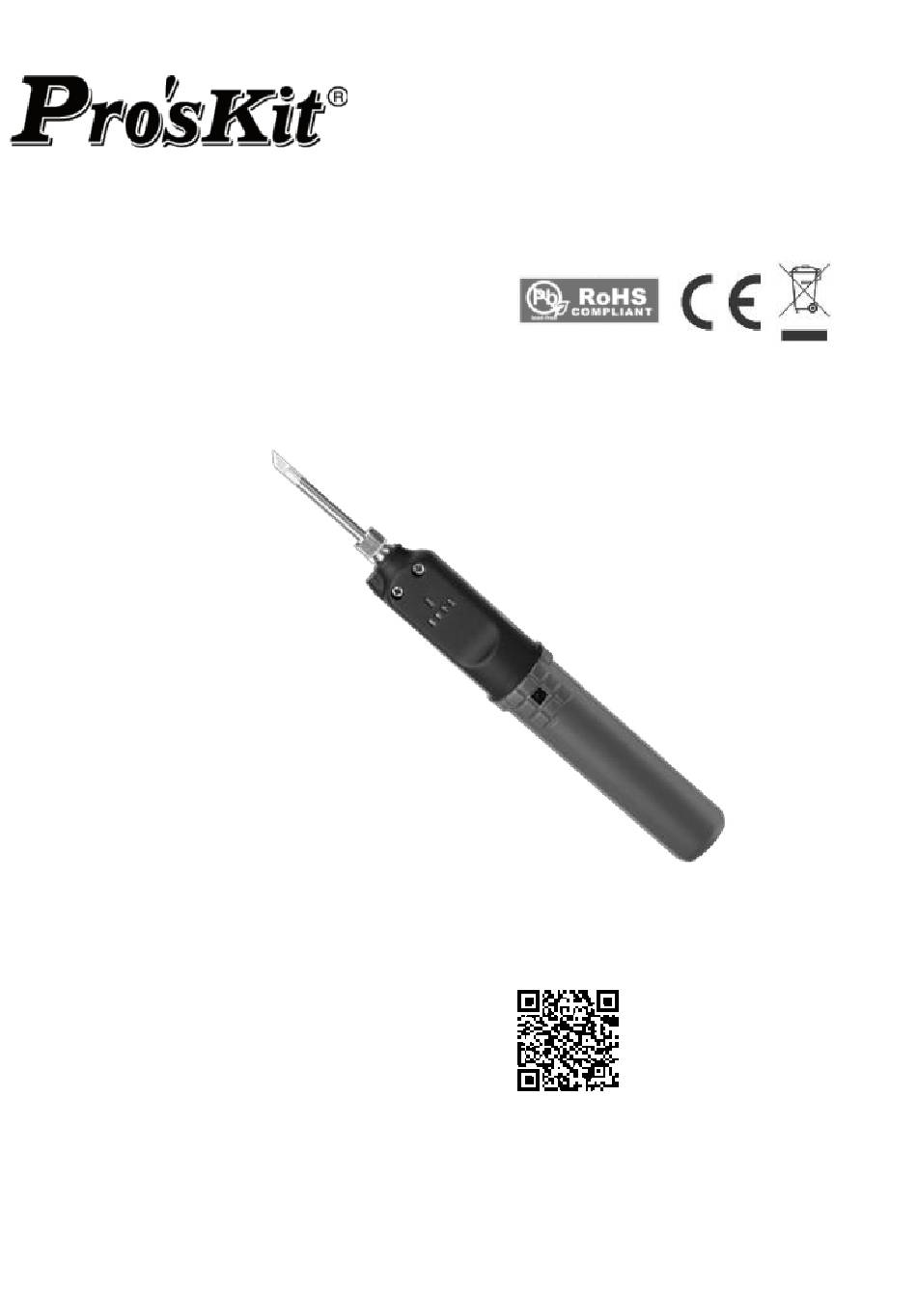

- Page 1 SI-B165 Cordless Soldering Iron User’s Manual User’s Manual Edition, 2024 ©2024 Copyright by Prokit’s Industries Co., Ltd.
- Page 2 SI-B165 Cordless Soldering Iron User’s Manual Thank you very much for purchasing Pro’skit SI-B165 Cordless Soldering Iron. Please read this manual before operating the SI-B165. Please store the manual in a safe, easily accessible place for future reference. This is a fully functional USB Cordless Soldering Iron brings you more convenient.
- Page 3 Contents: 1*Soldering iron 1*Micro soldering iron holder 1*USB cord (TYPE-C USB) 1*User’s manual Instructions: 1) Short press the function button to turn on the battery indicator light. Touch the induction area soldering iron with your finger to heat up, and the work indicator light will turn on.
- Page 4 6) The product has protection against overcurrent, overvoltage, short circuit, overcharging, and over discharging, which can effectively protect the lifespan of lithium batteries. 7) The product cannot be used while charging. How to solder: File off any dirt, rust or paint on the part you wish to solder. Heat the part with the soldering iron.
- Page 5 3. Default state of the battery The state of charge is at about 45%. The open circuit voltage is 3.700V~3. 750V.Because the battery will consume electricity by itself, 45% state of charge can't be guaranteed when it reaches customers. Violent vibration, shock, exposure to the sun or rain during transportation must be avoided.
- Page 6 When stored within 3 months: -30°C ~ +45°C When stored within 12 months: -20°C ~ +25°C 3.3. The pack should be recharged to 45% SOC if the pack has never been used for one (1) year, this will avoid the cell voltage drop too low. Safety Instruction 1.
- Page 7 1.7. Do not remove the outer sleeve from a battery pack nor cut into its housing. 1.8. When find battery power down during use, please switch off the device to avoid over discharge. 1.9. After using, if the battery is hot, before recharging it, allow it to cool in a well-ventilated place out of direct sunlight.
- Page 8 SI-B165 充電式電池烙鐵使用說明書 非常感謝您購買 Pro’skitSI-B165 充電式電池烙鐵。在操作 SI-B165 之前，請 閱讀本手冊。請將本手册存放在安全、方便取用的地方，以備將來參考。這是 一款功能齊全的 USB 充電式電池烙鐵，輕便小巧，便於攜帶，加熱迅速。請閱 讀以下說明 規格： 功耗 500℃ 溫度 開關 觸控操作 30s(不接觸觸控區域) 自動關機 約 1.5h 使用時間 約 2h 充電時間 3.7V 2200mAh Li-ion 18650 電池 USB Type-C 充電口 190x25x29mm 尺寸(mm) 烙鐵重量(g) 可更換式烙鐵頭: 型號 :5SI-B165-K----刀型頭(標配) 5SI-B165-T----圓尖頭...
- Page 9 说明： 1） 短按功能按鍵電量指示燈亮，手指觸摸感應區烙鐵加熱，工作指示燈亮， 手指移開感應區加熱燈滅，産品不加熱，開機狀態短按兩次關機。 2） 産品開機狀態 30 秒不使用，進入自動關機。 3） 長按功能按鍵 3 秒，開啓、關閉 LED 輔助照明。 4） 使用時當低電量指示燈閃爍請及時充電，進行充電時電量指示燈閃亮，充 滿後電量指示燈常亮。 5） 開機後工作指示燈微弱閃爍時，提示發熱芯未裝好或發熱芯損壞，請及時 檢視或更換發熱芯。 6） 産品具有過流、過壓、短路、過充、過放等保護，能有效保護鋰電池壽命。 7） 産品不能邊充電邊使用。 如何焊接： 1.清除焊接零件上的污垢、鏽跡或油漆。 2.用烙鐵加熱零件。 3.在零件上塗抹松香基焊料，並用烙鐵將其熔化。 注意：使用非松香基焊料時,在使用前一定要在零件上塗抹一層焊膏。 4.移動焊接部件前，等待焊料冷卻硬化。 警告： ⚫ 始終用錫塗層保持尖端，以確保較長的使用壽命。 ⚫ 處理加熱的烙鐵時要格外小心，因為烙鐵的高溫會引起火災或灼傷。 ⚫ 不使用時，必須將該工具放在其支架上。...
- Page 10 ⚫ 本設備不適用於身體、感官或精神能力下降或缺乏經驗和知識的人（包括 兒童） ，除非負責其安全的人對其使用本設備進行監督或指導。 ⚫ 應對兒童進行監督，確保他們不會玩電器。 ⚫ 如果充電線損壞，請更換合格充電線，以避免危險。 電池說明： 1.電池規格：18650 Li-ion 3.7V 2200mAh 2.尺寸：18x65mm 3.電池預設狀態充電狀態約為 45%。開路電壓為 3.700V~3.750V。 因為電池本身會消耗電能，45%的充電狀態在到達客戶時無法保證，運輸過程 中必須避免劇烈振動、衝擊、日曬雨淋。 4.預期壽命：標準週期，連續使用 300 次，充電狀態降至標準充電狀態的 80%。 5.使用時的溫度範圍： 充電：0~50℃（建議<45℃） 放電:-20~65℃（建議<60℃） 鋰電池正確使用和操作說明 1.充電 1.1 充電電壓必須設置為 4.2V/電池。考慮到充電器的電壓偏差，充電電壓必須 低於 4.20V/電池。即使在異常情況下，充電電壓也不應高於 4.225V/電池， 以免過充電。充電電壓超過 4.2V 會縮短電池壽命，導致電池失效，甚至出 現嚴重的安全問題。 1.2 電池必須使用 CC（恒流）-CV（恒壓）方法充電。不要使用連續充電方法。 1.3 當電池電壓低於...
- Page 11 12 個月內儲存時：-20°C~+25°C 3.3 如果電池 1 年未使用，電池組應充電至 45%電量，避免電池電壓太低。 安全說明 1.僅在規定的應用中使用或充電電池。 2.使用正確的鋰電池充電器。 3.將電池組連接到充電器時，請確保極性正確，不要對電池進行反向充電。 4.不使用時，不要讓電池長期保持充電狀態。 5.切勿將電池放入水中或海水中。 6.不要把電池扔進火裡。 7.不要在烈日下使用或離開電池（或在陽光照射下的加熱車內） 。電池可能產生 熱量、煙霧或火焰。 8.不要拆卸、打開或撕碎電池。 9.不要直接焊接到電池上。 10.不要讓蓄電池處於極端溫度、深度迴圈和過度充電/過度放電等不利條件下。 11.不要使電池短路。不要隨意將電池存放在盒子或抽屜中，以免電池相互短路 或被導電材料短路，否則會對電池造成永久性損壞。 12.不要焚燒或毀壞電池，可能會爆炸或釋放有毒物質。 13.不要讓電池受到機械衝擊。 警告！ 1.使用新電池或長期存放後首次使用的電池時，請在使用前將電池充滿電。 2.禁止逆向連接 電池應正確連接 。 接線前必須確認極性 。 如果電池連接不當， 電池將無法充電 。 同時，反向充電可能對電池造成損壞，導致電池性能下降，損害電池安全，並 可能導致發熱或洩漏。 3.請勿將電池與其他品牌電池或不同化學成分的電池（如鹼性和鋅碳）混放。 4.請使用中勿將新電池與舊電池混用，否則會導致過度放電。 5.如果發現蓄電池有雜音、溫度過高或洩漏，請停止使用。 6.當電池發熱時，請不要觸摸和處理電池，直到電池冷卻。 7.不要從電池組上拆下外套，也不要切入外殼。...
- Page 12 小心！ 1.不使用電池時，請將其與設備斷開。 2.拔下電池，方法是握住接頭本身，而不是拉電源線。 3.使用過的電池應由授權單位處理。 4.在長時間存儲之後，可能需要對電池進行多次充電和放電，以獲得最佳性能。 5.電池在常溫下工作時性能最佳。 6.保持電池清潔乾燥。 7.在處理二次電池時，應使不同電化物質的電池彼此分開。...
- Page 13 SI-B165 充电式电池烙铁使用说明书 非常感谢您购买 Pro’skit SI-B165 充电式电池烙铁。在操作 SI-B165 之 前，请阅读本手册。请将本手册存放在安全、方便取用的地方，以备将来参考。 这是一款功能齐全的 USB 充电式电池烙铁，轻便小巧，便于携带，加热迅速， 冷却迅速。请阅读以下说明 规格： 功耗 温度 500℃ 开关 触控操作 自动关机 30s(不接触触控区域) 使用时间 约 1.5h 充电时间 约 2h 电池 3.7V 2200mAh Li-ion 18650 充电口 USB Type-C 尺寸(mm) 190x25x29mm 烙铁重量(g) 可更换式烙铁头: 型号 :5SI-B165-K----刀型头(标配) 5SI-B165-T ----圆尖头...
- Page 14 说明： 1） 短按功能按键电量指示灯亮，手指触摸感应区烙铁加热，工作指示灯亮， 手指移开感应区加热灯灭，产品不加热，开机状态短按两次关机。 2） 产品开机状态 30 秒不使用，进入自动关机。 3） 长按功能按键 3 秒，开启、关闭 LED 辅助照明。 4） 使用时当低电量指示灯闪烁请及时充电，进行充电时电量指示灯闪亮，充 满后电量指示灯常亮。 5） 开机后工作指示灯微弱闪烁时，提示发热芯未装好或发热芯损坏，请及时 检视或更换发热芯。 6） 产品具有过流、 过压、 短路、 过充、 过放等保护， 能有效保护锂电池寿命。 7） 产品不能边充电边使用。 如何焊接： 1.清除焊接零件上的污垢、锈迹或油漆。 2.用烙铁加热零件。 3.在零件上涂抹松香基焊料，并用烙铁将其熔化。注意：使用非松香基焊料时, 在使用焊料之前，一定要在零件上涂抹一层焊膏。 4.移动焊接部件前，等待焊料冷却硬化。 警告： ⚫ 始终用锡涂层保持尖端，以确保较长的使用寿命。 ⚫ 处理加热的烙铁时要格外小心，因为烙铁的高温会引起火灾或灼伤。...
- Page 15 ⚫ 不使用时，必须将该工具放在其支架上。 ⚫ 本设备不适用于身体、感官或精神能力下降或缺乏经验和知识的人（包括 儿童） ，除非负责其安全的人对其使用本设备进行监督或指导。 ⚫ 应对儿童进行监督，确保他们不会玩电器。 ⚫ 如果充电线损坏，请更换合格充电线，以避免危险。 电池说明： 1.电池型号：18650 Li-ion 3.7V 2200mAh 2.尺寸: 18x65mm 3.电池预设状态充电状态约为 45%。开路电压为 3.700V~3.750V。 因为电池本身会消耗电能，45%的充电状态在到达客户时无法保证，运输过程 中必须避免剧烈振动、冲击、日晒雨淋。 4.预期寿命：标准周期，连续使用 300 次，充电状态降至标准充电状态的 80%。 5.使用时的温度范围： 充电：0~50℃（建议<45℃） 放电:-20~65℃（建议<60℃） 锂电池正确使用和操作说明 1. 充电 1.1 充电电压必须设置为 4.2V/电池。考虑到充电器的电压偏差，充电电压必 须低于 4.20V/电池。即使在异常情况下，充电电压也不应高于 4.225V/电 池，以免过充电。充电电压超过 4.2V 会缩短电池寿命，导致电池失效，甚 至出现严重的安全问题。...
- Page 16 3 个月内储存时：-30°C~+45°C 12 个月内储存时：-20°C~+25°C 3.3 如果电池 1 年未使用，电池组应充电至 45%电量，避免电池电压太低。 安全说明 1.仅在规定的应用中使用或充电电池。 2.使用正确的锂电池充电器。 3.将电池组连接到充电器时，请确保极性正确，不要对电池进行反向充电。 4.不使用时，不要让电池长期保持充电状态。 5.切勿将电池放入水中或海水中。 6.不要把电池扔进火里。 7.不要在烈日下使用或离开电池（或在阳光照射下的加热车内） 。电池可能产生 热量、烟雾或火焰。 8.不要拆卸、打开或撕碎电池。 9.不要直接焊接到电池上。 10.不要让蓄电池处于极端温度、 深度循环和过度充电/过度放电等不利条件下。 11.不要使电池短路。不要随意将电池存放在盒子或抽屉中，以免电池相互短路 或被导电材料短路，否则会对电池造成永久性损坏。 12.不要焚烧或毁坏电池，可能会爆炸或释放有毒物质。 13.不要让电池受到机械冲击。 警告！ 1.使用新电池或长期存放后首次使用的电池时，请在使用前将电池充满电。 2.禁止逆向连接 电池应正确连接。 接线前必须确认极性。 如果电池连接不当， 电池将无法充电。 同时，反向充电可能对电池造成损坏，导致电池性能下降，损害电池安全，并 可能导致发热或泄漏。 3.请勿将电池与其他品牌电池或不同化学成分的电池（如碱性和锌碳）混放。 4.请使用中勿将新电池与旧电池混用，否则会导致过度放电。 5.如果发现蓄电池有杂音、温度过高或泄漏，请停止使用。 6.当电池发热时，请不要触摸和处理电池，直到电池冷却。 7.不要从电池组上拆下外套，也不要切入外壳。...
- Page 17 受影响的区域，并寻求医疗建议。 小心！ 1.不使用电池时，请将其与设备断开。 2.拔下电池，方法是握住接头本身，而不是拉电源线。 3.使用过的电池应由授权单位处理。 4.在长时间存储之后， 可能需要对电池进行多次充电和放电， 以获得最佳性能。 5.电池在常温下工作时性能最佳。 6.保持电池清洁干燥。 7.在处理二次电池时，应使不同电化物质的电池彼此分开。...
- Page 18 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 SI-B165 ※ 在正常使用情况下，自原购买日起主机保修一年 (不含配件、易耗品)。 ※ 产品保固卡需盖上店章、日期章并填写产品序号，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请同时出示本保固卡，如无法出示，视 为自动放弃。 ※ 保固期满后，如需维修之性质，则酌收检修工时费用。若有零件需更换，则 零件费另计。 保修说明 一、 保固期限内，如发生下列情况，本公司需依实际状况酌收材料成本或修 理费(由本公司维修人员判定)： • 产品表面的损伤，包括外壳的破裂或刮痕 • 因误用、疏忽、不当安装或测试，未经授权私自打开产品修理，修改产 品或者任何其它超出预期使用范围的原因所造成的损害 • 因意外因素或人为因素(包括搬运、挤压、碰撞、高温、输入不合适电 压、腐蚀等不可抗力因素)导致的故障或损坏。 • 因使用非宝工导致的故障及损坏。 二、非服务保证内容 • 配件及外壳碎裂或损伤。 • 任何因自然磨损、超负荷工作而引起的损坏。 三、 超过保固期限仍需检修，虽未更换零件，将依本公司保固条款酌收工时服...
- Page 19 制造商： 宝工实业股份有限公司 台湾台北新北市新店区民权路130巷7号5楼 电话：886-2-22183233 E-mail: pk@mail.prokits.com.tw 销售/生产商： 上海宝工工具有限公司 上海市浦东新区康桥东路1365弄25号 电话：021-68183050 服务热线 ：400 1699 629 网址: www.prokits.com.tw 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw Email: pk@mail.prokits.com.tw ©2024Prokit’s Industries Co., LTD. All rights reserved 2024001(C)
