Mesures de sécurité
IMPORTANT :
VEUILLEZ LIRE ATTENTIVEMENT LES DIRECTIVES D'INSTALLATION AVANT DE DÉBUTER L'INSTALLATION DE CE
LUMINAIRE. GARDER CES DIRECTIVES POUR RÉFÉRENCE FUTURE.
GÉNÉRAL :
•
Lors de la réception de l'appareil, vérifier soigneusement qu'il n'y a pas de dommages causés durant le transport et si
des dommages sont constatés aviser le transporteur
•
Couper l'alimentation de la boîte de fusibles ou du disjoncteur avant de raccorder l'appareil à l'alimentation électrique
•
Couper l'alimentation lorsque vous effectuez l'entretien
•
Vérifier que la tension d'alimentation est conforme en la comparant aux informations indiquées sur l'étiquette du luminaire
•
Toutes les connexions de câblage doivent être munies de capuchons de connexion homologués UL
•
Prendre en considération les petites pièces et jeter l'emballage, car ils peuvent être dangereux pour les enfants
•
Risque de brûlure. Débrancher l'alimentation et laisser refroidir l'appareil avant de le manipuler
Liste de vérification pour le dépannage
Vérifier la source d'alimentation
–
–
Vérifier les raccords électriques
–
Consulter le guide de mise en service et le document FAQ
Directives d'installation
1.
Utiliser une boîte de jonction octogonale pour installer le détecteur dans le plafond (découper la tuile du plafond pour installer le
détecteur sur la boîte de jonction.
Acheminer les fils de haute tension dans la boîte de jonction par l'entrée défonçalbe du conduit.
2.
3.
Connecter les fils de haute tension aux bornes correspondantes sur le détecteur.
Desserrer les vis de montage de l'appareil rattachées sur la boîte de jonction.
4.
5.
Aligner le détecteur et la boîte de jonction afin que les vis de montage sur la boîte correspondent aux trous en forme de serrure
sur l'arrière du boîtier du détecteur.
Insérer le détecteur dans la boîte de jonction et faire pivoter afin que les vis de montage s'enclenchent dans les fentes en fome
6.
de serrure.
7.
Resserrer les deux vis pour rattacher le détecteur sur la boîte de jonction.
8.
Enclencher le couvercle avant sur le détecteur.
9.
Pour la programmation se reporter au guide de mise en service ci-dessous.

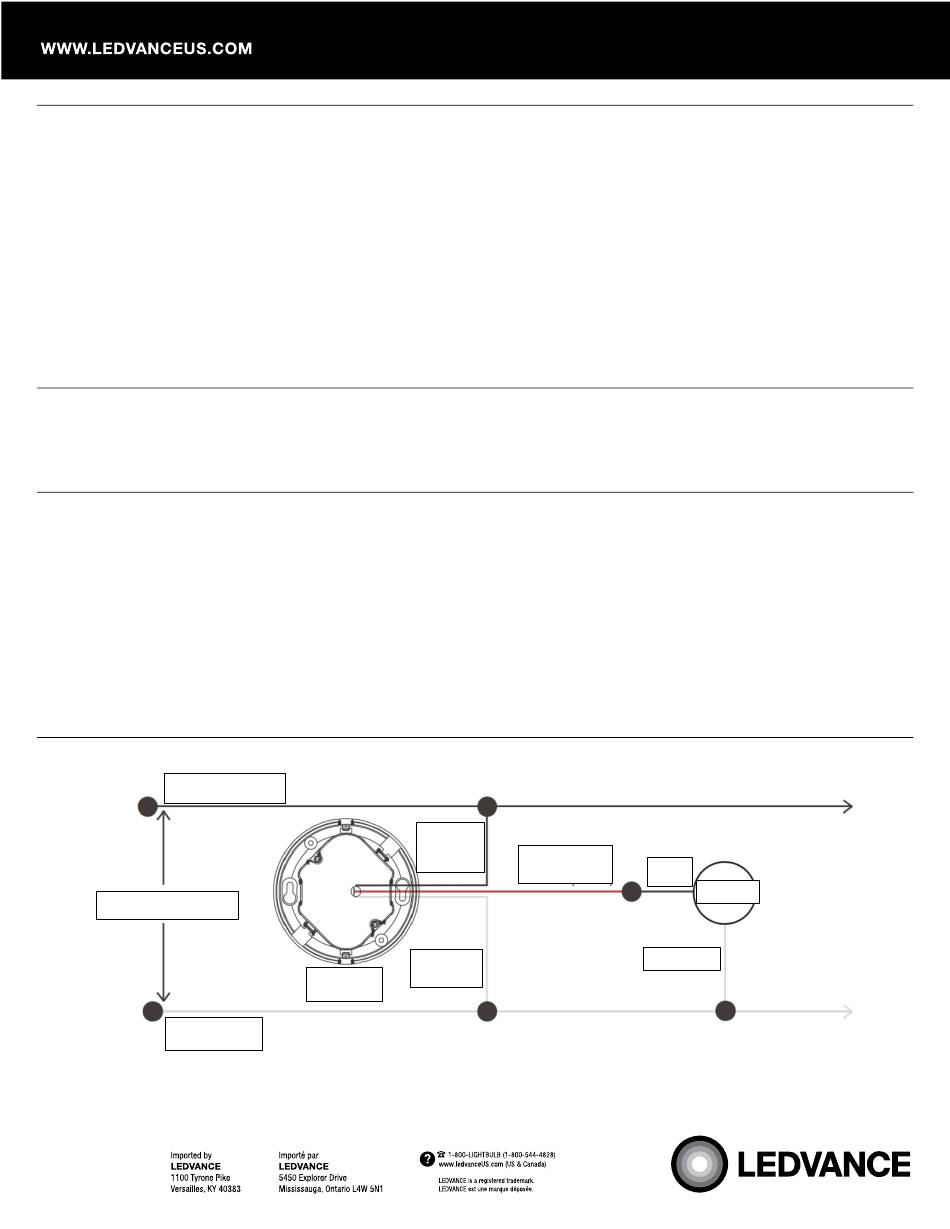

Schéma de câblage général
Alimentation (noir)
120-277V CA 50/60 Hz
Neutre (blanc)
4134402
Noir
(AWG
18)
Blanc
(AWG 18)
Détecteur
Rouge
Noir
(AWG 18)
Charge
Blanc
