SCHNELLINSTALLATIIONSANLEITUNG - DE
Installation des Enphase Communications Kit
Bei dem Enphase Communications Kit (COMMS-KIT-EU-01) handelt es sich um ein drahtloses USB-Gerät für die Anbindung der IQ Battery 3T/ 10T an das
IQ Gateway Metered. Das Communications Kit ermöglicht die drahtlose Kommunikation zwischen dem IQ Gateway Metered und Energiespeichergeräten
der Typen IQ Battery 3T/10T. Hinweis: Sie müssen das Communications Kit installieren, damit das Energiemanagementsystem korrekt funktioniert. Das
Communications Kit umfasst einen 2,4 GHz Funksender/-empfänger. Dieser Leitfaden richtet sich an geschultes Installations- und Wartungspersonal.
1
Vorbereitung
Das IQ Gateway benötigt das Enphase Communications Kit, um mit den IQ
Batteries zu kommunizieren. Sie müssen das Kommunikations-Kit installieren,
bevor Sie das System in Betrieb nehmen.
2 Installation des Enphase Communications Kit
✓
HINWEIS: DInstallieren Sie das Enphase Communications Kit nicht
innerhalb von aMetallgehäuse.
Gehen Sie wie folgt vor, um das Communications Kit in der Nähe eines
IQ Gateway zu installieren:
A) Wählen Sie einen Anbringungsort in der Nähe des IQ Gateway, sodass
das USB-Kabel des Communications Kit bis zum IQ Gateway reicht.
B) Stecken Sie das freie Ende des USB-Kabels in den USB-Anschluss des
IQ Gateway.
C) Sie können das Communications Kit mit Schrauben an der Wand oder
an einer Tafel anbringen. Befestigen Sie das Communications Kit mit je
einer Schraube in den beiden dafür vorgesehenen Bohrungen. Ziehen
Sie die Schrauben nicht zu stark an, um Beschädigungen am Gehäuse
des Communications Kit zu vermeiden. Je nach den Anforderungen am
Montageort können Sie das Communications Kit auch mit Kabelbindern
befestigen.
3 Verbindungsherstellung mithilfe der Enphase
Installer App
Sie müssen die Software des IQ Gateway auf Version 7.x.x oder höher
aktualisieren, damit eine ordnungsgemäße Funktion mit dem Enphase
Communications Kit (COMMS-KIT-EU-01) gewährleistet ist.
A) Führen Sie mithilfe der Enphase Installer App ein Upgrade des IQ Gateway
auf die aktuellste Version (7.x.x oder höher) durch. Befolgen Sie bitte
die Anweisungen für die Inbetriebnahme, um sicherzustellen, dass die
Software des IQ Gateway aktualisiert wird.
✓
HINWEIS: Der Updatevorgang für die Software des IQ Gateway kann bis zu
30 Minuten dauern. Befolgen Sie bitte die Anweisungen für das Software-
Update aus der Schnellinstallationsanleitung für das IQ Gateway und
der Enphase Installer App. Während des Update Vorgangs wird das IQ
Gateway mehrmals neu gestartet.
B) Nach dem Software-Update können Sie mit der Bereitstellung von Geräten
beginnen. Gehen Sie, während der Bereitstellung, mit Ihrem Mobilgerät
in der Hand vom IQ Gateway zur IQ Battery. Dies trägt dazu bei, dass alle
Geräte über Bluetooth Low Energy (BLE) bereitgestellt werden.
• Beginnen Sie in der Nähe des IQ Gateway und gehen Sie zu den
IQ Batteries. Die Enphase Installer App zeigt die IQ Batteries als
Nicht vorgesehen an. Der Kreis neben diesen Geräten dreht sich,
was bedeutet, dass die Enphase Installer App nach verfügbaren
Geräten sucht.

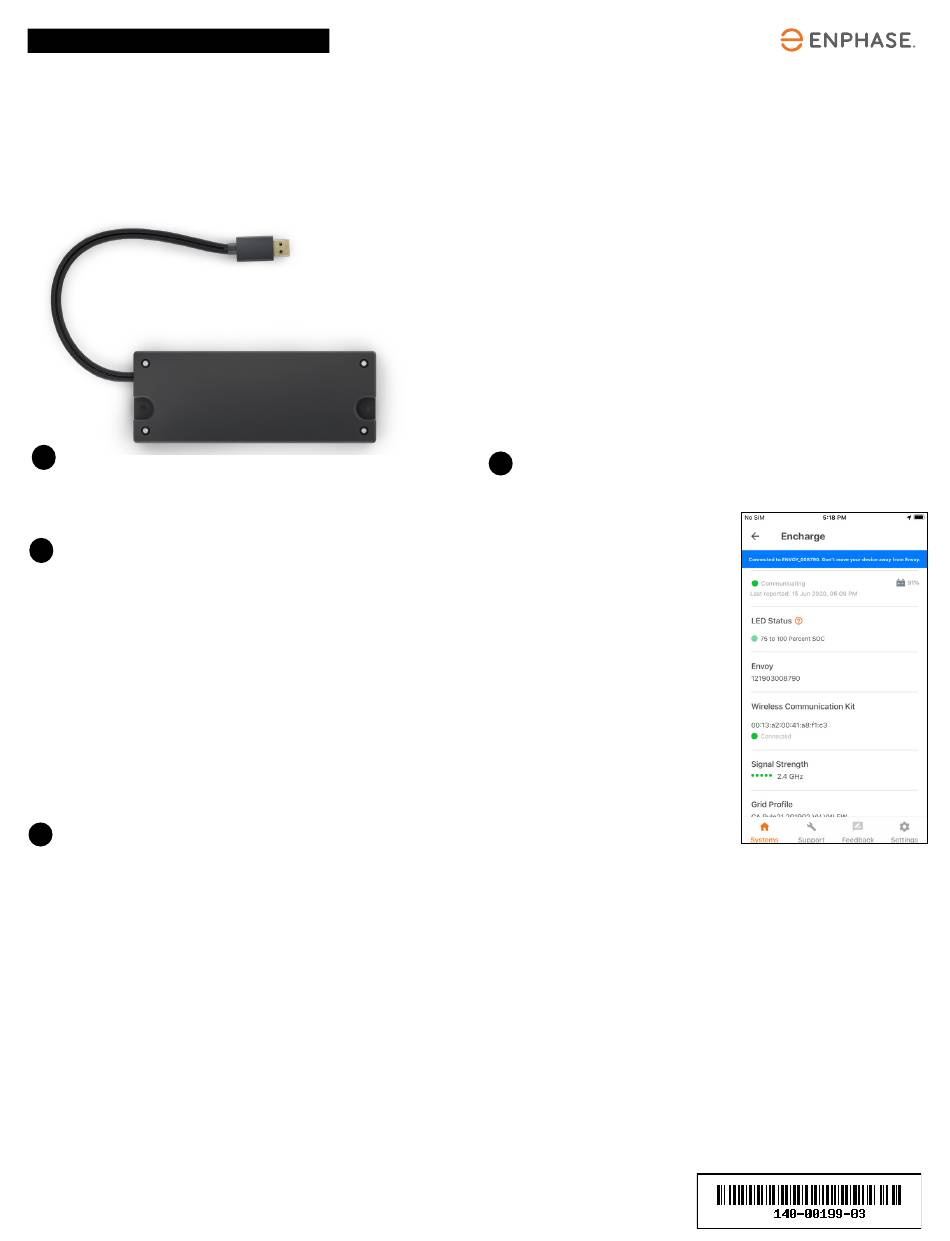

(Modell: COMMS-KIT-EU-01)
•
• Drücken Sie die Zurück-Taste
•
•
C) Wenn das IQ Gateway das Communications Kit nicht erkennt, kann keine
erfolgreiche Bereitstellung der Geräte durchgeführt werden. Um den
Fehler zu beheben, starten Sie das IQ Gateway erneut und wiederholen
Sie die Bereitstellung.
4
Nach der Inbetriebnahme können
Sie mit der Enphase Installer App die
drahtlose Kommunikation zwischen
dem IQ Gateway und anderen
Komponenten überprüfen.
A) Navigieren Sie zu Geräte & Arrays >
B) Unter Wireless Communication
✓
✓
Warten Sie in der Nähe der IQ Batteries, bis diese in der Enphase
Installer App mit dem Hinweis Warten auf Bereistellung angezeigt
werden.
. Auf allen Geräten muss jetzt der
Hinweis Warte auf Bestätigung angezeigt werden. Die Enphase Installer
App wartet darauf, dass das IQ Gateway die Kommunikation mit den IQ
Batteries bestätigt.
Warten Sie, bis bei allen Geräten Bereitgestellt angezeigt wird.
Die IQ Batteries sind für die Kommunikation mit dem IQ Gateway bereit.
Überprüfung der drahtlosen Kommunikation
nach der Inbetriebnahme
IQ Battery ><Seriennummer>.
Kit wird die Signalstärke der
Kommunikation zwischen dem
Enphase Communications Kit
(COMMS-KIT-EU-01) und der IQ
Battery angezeigt (siehe Abbildung).
HINWEIS: Signal mit drei oder mehr
(von fünf Punkten) bedeuten eine
gute Kommunikationsverbindung.
HINWEIS: Die Anzeige in Ihrer
Enphase Installer App weicht
möglicherweise von der Abbildung
ab, zeigt jedoch dieselben
Informationen an.
