Robus TUBERA GU10 Quick Start Manual

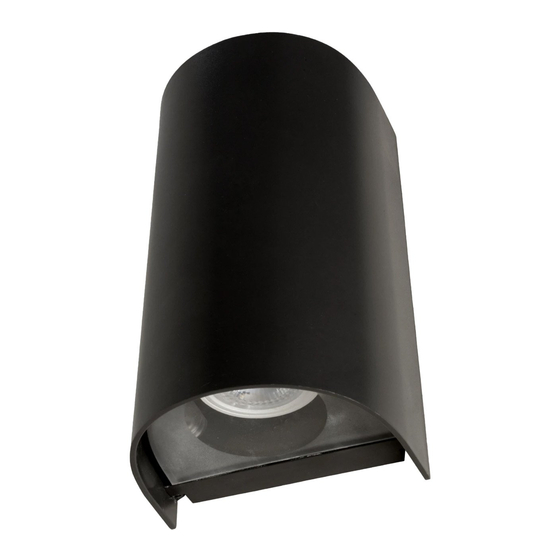

TUBERA GU10 UP/DOWN WALL LIGHT, IP54,
DOUBLE BLACK
RTBGU-04
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
The Installation must be carried out by a qualified electrician.
Note:
The luminaire must be disconnected before carrying out any insulation
resistance testing. Product technical information and specification may
change over time without prior notification. For the latest technical
information please visit our web site www.robus.com or robusdirect.com
-20°C < Ta < +45°C, 220-240V ~ 50/60Hz, IP54, Class II
Complies with GU10 lamp holders, 2 X Max. 7W LED.
Suitable for mounting on normally flammable surface.
Installation
1. Ensure that mains supply is off before commencing work.
2. Take off the outer cover via removing two screws on the top
and bottom of fitting.
3. Mark appropriate fixing hole positions on wall, check location
buried cables, pipes and other building services before drilling.
Insert the wall plugs into the holes after drilling. And then feed
the supply cable through the cable gland and fix the bottom tray
of fitting by using the screws.
4. Connect supply cables to terminals block: Brown (live) to L and
Blue (neutral) to N.
5. Insert GU10 lamps into the lamp holders. Replace securely to
avoid water ingress.
6. Refit the cover onto the fitting and tighten the screws.
! Ensure mains supply is off. ! When operating the luminaire is too
hot to touch. Switch off and allow to cool before undertaking any
maintenance work.
Note: Lamp not included.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
Issue 1 101123
EN
TUBERA GU10 BOVEN/ONDER WANDLAMP,
IP54, DUBBEL ZWART
RTBGU-04
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. De installatie dient te worden uitgevoerd door
een elektricien.
Opmerkingen:
De lamp moet worden losgekoppeld voordat de isolatieweerstand wordt
getest. Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente technische
gegevens naar onze website www.robus.com of robusdirect.com
-20°C < Ta < +45°C, 220-240V ~ 50/60Hz, IP54, Class II.
Voldoet aan GU10 lamphouders, 2 X Max. 7W LED.
Geschikt voor montage op een normaal ontvlambaar oppervlak.
Installatie
1. Zorg dat de netvoeding is uitgeschakeld voordat u begint.
2. Verwijder het buitenste deksel door twee schroeven aan de
boven- en onderkant van de armatuur los te draaien.
3. Markeer de geschikte plaats van de bevestigingsgaten op de
muur en zorg dat u geen verborgen kabels, leidingen en andere
voorzieningen van het gebouw kunt beschadigen voordat u
begint met boren. Steek de muurpluggen in de geboorde gaten.
Voer hierna de stroomkabel door de kabelpakking en zet de
bodemplaat van de armatuur met de schroeven vast.
4. Sluit de stroomkabels aan op het aansluitblok: Bruin (stroom)
op L, Blauw (neutraal) op N.
5. Plaats de GU10 lampen in de lamphouders. Schroef weer goed
vast om binnendringen van water te voorkomen.
6. Plaats de diffuser weer op de armatuur en draai de schroeven
vast.
! Zorg dat de netvoeding is uitgeschakeld. ! Wanneer de lamp
brandt, is de armatuur te heet om aan te raken. Schakel uit en laat
afkoelen voordat u onderhoudswerkzaamheden uitvoert.
Opmerking: lamp niet inbegrepen.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
NL
TUBERA GU10 AUF/AB DOPPEL-
WANDLEUCHTE, IP54, SCHWARZ
RTBGU-04
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN,
UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Die Installation muss von einem Elektriker vorgenommen
Hinweis:
Vor der Durchführung von Isolationswiderstandsprüfungen muss die Leuchte
vom Strom getrennt werden. Technische Produktinformationen und Angaben
können sich im Lauf der Zeit ohne weitere Mitteilung ändern. Besuchen Sie
unsere Webseite www.robus.com oder robusdirect.com für aktuelle technische
Informationen.
-20°C < Ta < +45°C, 220-240V ~ 50/60Hz, IP54, Class II.
Entspricht GU10 Lampenfassungen, 2 X Max. 7W LED.
Geeignet für die Montage auf normal brennbaren Oberflächen.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist,
bevor Sie mit der Installation beginnen.
2. Nehmen Sie die äußere Abdeckung ab, indem Sie die beiden
Schrauben an der Ober- und Unterseite der Leuchte entfernen.
3. Zeichnen Sie die passenden Löcher an der Wand an; überprüfen
Sie vor dem Bohren, dass Sie keine unter Putz liegenden Kabel,
Rohre oder andere Leitungen beschädigen. Setzen Sie nach
dem Bohren die Dübel in die Löcher ein. Führen Sie dann das
Versorgungskabel durch die Kabeleinführungsöffnung und
befestigen Sie den Bodensockel der Leuchte mithilfe der
Schrauben.
4. Schließen Sie die Stromkabel an die Anschlussklemme an: braun
(spannungsführend) an L, blau (neutral) an N.
5. Setzen Sie die GU10-Lampen in die Lampenfassungen ein.
Achten Sie darauf, dass kein Wasser eindringen kann.
6. Setzen Sie die Abdeckung wieder auf die Leuchte und ziehen Sie
die Schrauben fest.
! Vergewissern Sie sich, dass das Stromnetz ausgeschaltet ist. ! Die
eingeschaltete Leuchte ist zu heiß, um sie anzufassen. Schalten
Sie sie vor Wartungsarbeiten aus und lassen Sie sie abkühlen.
Hinweis: Leuchtmittel nicht inbegriffen.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
DE
STENSKA SVETILKA GOR/DOL GU10
TUBERA, IP54, DVOJNA, ČRNA
RTBGU-04
PRED MONTAŽO SKRBNO PREBERITE NAVODILA ZA UPORABO IN JIH
SHRANITE NA VARNO MESTO, SAJ JIH BOSTE POZNEJEMORDA ŠE
POTREBOVALI.
werden.
! Električne naprave lahko povzročijo telesne poškodbe, smrt in
materialno škodo. Priklop sme izvesti le strokovnjak za
Opomba:
Pred preizkusi izolacijske upornosti svetilko obvezno izključite.
Pridržujemo si pravico do sprememb proizvoda in tehničnih specifikacij
brez predhodnega obvestila. Za najnovejše tehnične informacije obiščite
našo spletno stran www.robus.com ali robusdirect.com.
-20°C < T < +45°C, 220-240V ~ 50/60Hz, Razred II, IP54
del
Ustreza okovom za sijalko GU10, 2 X Max. 7W LED.
Primerno za montažo na normalno vnetljive površine.
Inštalacija
1. Pred začetkom dela obvezno izključite omrežno napajanje.
2. Odvijte vijake s z vrha in dna svetila ter snemite zunanji pokrov.
3. Na steni označite ustrezna mesta za pritrdilne luknje; preden
zavrtate, preglejte in potrdite, da ne boste zavrtali v morebitne
kable, cevi in drugo stavbno napeljavo pod ometom. V izvrtane
luknje potisnite stenske vložke. Nato napeljite omrežni kabel
skozi kabelsko uvodnico in z vijaki pritrdite spodnji podstavek
svetila.
4. Priključite napajalne žice na blok sponk: rjava (faza) na L in
modra (nevtralna) na N.
5. Vstavite sijalke GU10 v grla. Varno in trdno namestite nazaj
tako, da ne bo mogoč vdor vode.
6. Pritrdite nazaj na svetilo pokrov in privijte vijake.
! Omrežno napajanje mora biti izključeno. ! Svetilo se med
delovanjem zelo segreje. Pred vzdrževalnimi opravili svetilo
izključite in pustite, da se ohladi.
Pomni: Sijalka ni priložena.
Informacije za uporabnika:
1. Upoštevajte predpise o odstranjevanju odpadne električne in elektronske opreme –
proizvoda ni dovoljeno odstraniti med gospodinjske odpadke (OEEO s simbolom:
prekrižanim zabojnikom za odpadke na kolesih).
2. Prispevajte k varovanju okolja in omogočite reciklažo proizvoda – po koncu njegove
življenjske dobe ga predajte pristojnemu zbirnemu centru za odpadke ali vrnite
trgovcu, pri katerem ste ga kupili.
3. Ta oprema lahko vsebuje snovi, ki so v primeru malomarnega ravnanja nevarne za
zdravje in okolje. Pomembno je, da proizvod ločite od drugih gospodinjskih odpadkov
in ga predate v reciklažo (OEEO).
4. Simbol »prekrižani zabojnik za odpadke na kolesih« na proizvodu pomeni, da tega
proizvoda ni dovoljeno odstraniti med običajne gospodinjske odpadke, temveč
skladno s predpisi o OEEO.
SL
elektrotehniko.
