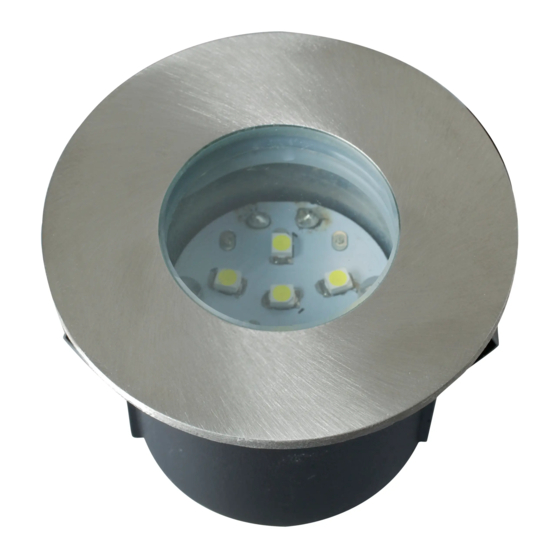

Robus R10LED240S-01 Instructions

IP67 MAINS VOLTAGE GROUNDLIGHT
-10 LEDs, WHITE/BLUE
R10LED240S-01, R10LED240S-07
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class I, IP67
Suitable for mounting on normally flammable surface
Installation
1 Ensure mains supply is switched off before commencing work.
2 Location:
Avoid: positions in path centre where pedestrian may trip on edge of light
Check wiring path layout, cable lengths, etc before commencing work.
3 The main sleeve should be mounted in the ground,with the top edge level
with the surface.There needs to be at least 30cm of loose material below the
sleeve to provide drainage around the luminaire.
4 Introduce cabels of fitting to terminal box: brown to L ,blue to N,
and yellow/greeen to earth.
5 Fit luminaire body to sleeve and refit top,tightening screws securely to
complete installation,ensure that the glass and front bezel are refitted
securely with the screws fully tightened to ensure waterproof seal.
6 The body may be fixed directly into wooden decking. This requires a cut-out
hole 100mm diameter in the deck.
7 Please note that the supply used to power this fitting must be protected by a
residual current circuit breaker
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 250815
IP67 NETSPANNING VLOERSPOT
-10 LEDs, WIT/BLAUW
EN
R10LED240S-01, R10LED240S-07
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP67
Geschikt voor montage op een normaal ontvlambare oppervlake.
Installatie
1 Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2 plaats: Voorkom het midden van een wandelpad waar voetgangers kunnen
struikelen over de rand van het armatuur Controleer de lay-out van de
bedrading, kabellengtes, enz. voordat u begint.
3 De hoofdmof moet in de vloer worden gemonteerd en de bovenste rand
moet even hoog komen als het vloeroppervlak. Voorzie minstens 30 cm los
materiaal onder de mof voor drainage rondom de armatuur.
4 steek de kabels van de armatuur in de aansluitdoos: bruin op L, blauw op N
en geel-groen op de aarding.
5 Plaats het armatuur in de mof en plaats de bovenkant terug op zijn plaats
door de schroeven goed vast te draaien. Zorg om de installatie te voltooien
dat het glasplaatje en de voorste ring terug op hun plaats zitten en goed zijn
vastgedraaid met de schroeven om waterdichtheid te waarborgen.
6 De behuizing kan rechtstreeks een houten vloer worden geplaatst. Hiervoor
moet u een gat met een diameter van 100mm voorzien in de vloer.
7 Houd er rekening mee dat de gebruikte voeding voor dit armatuur
beschermd moet zijn door een differentieelschakelaar.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
IP67 NETZSPANNUNG BODENLEUCHTE
-10 LEDs, WEISS/BLAU
NL
R10LED240S-01, R10LED240S-07
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION
BEGINNEN, UND BEWAHREN SIE SIE FÜR DIE SPÄTERE
VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder
Sachschaden verursachen. Bei Zweifeln hinsichtlich der Installation
oder des Gebrauchs konsultieren Sie einen qualifizierten Elektriker.
Technische Produktinformationen und Angaben können sich im Lauf
der Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse I, IP67
Geeignet zur Montage auf einer brennbaren Fläche.
Installation
1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist,
bevor Sie mit der Installation beginnen.
2. Standort: Vermeiden Sie: Gehwege, auf denen Passanten auf die Kante der
Lampe treten könnten. Überprüfen Sie vor der Installation den Kabelverlauf,
die Kabellänge usw.
3. Die Haupthülse wird in den Boden gesteckt, sodass die obere Kante mit der
Bodenebene abschließt.Um ausreichende Drainage zu gewährleisten,
müssen mindestens 30 cm loses Material unterhalb der Hülse vorhanden
sein.
4. Führen Sie das Stromkabel zur Anschlussklemme und schließen Sie die
Stromversorgung an: Braun an „L", Blau an „N" und Gelb-grün an „E".
5. Befestigen Sie den Beleuchtungskörper auf der Hülse und ziehen Sie die
Schrauben fest; schrauben Sie Glas und Einfassung mit den
entsprechenden Schrauben fest, sodass die Lampe absolut wasserdicht ist.
6. Der Beleuchtungskörper kann direkt in Holzplanken montiert werden. Dazu
muss ein 100mm großes Loch in das Holzdeck gesägt werden.
7. Bitte beachten Sie, dass die Stromversorgung für diese Lampe durch einen
Fehlerstrom-Schutzschalter gesichert sein muss.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Hinweis:
