Robus REL0630-25 Manual

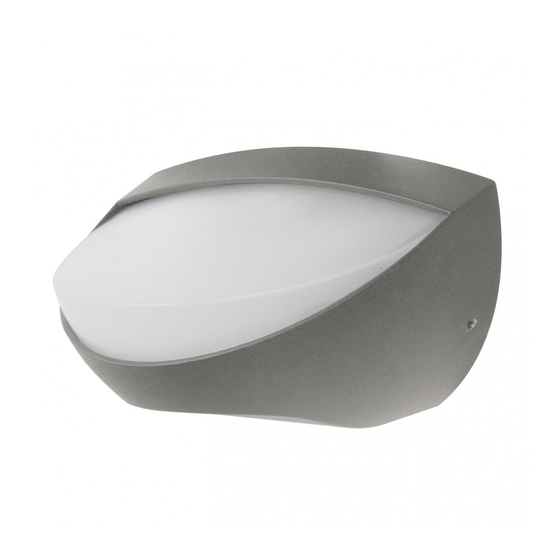

ECLIPSE 6/12W IP54 LED WALL LIGHT,
3000K DARK GREY
REL0630-25, REL1230-25
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Class I, IP54
Luminaire is non-dimmable

Installation

1. Ensure mains supply is switched off before commencing Work.
2. Expose the base from the fittings by removing the two side
screws
3. Introduce supply cable
4. Mark appropriate fixing points on the wall check that fixings will
not impinge on concealed cables or other building services before
drilling
5. Attach base to wall using suitable screws
6. Connect supply: Live – Brown,Neutral – Blue and
Yellow/Green - Earth.
7. Attach front cover to the base and tighten the screwas. Ensure it
is secure
Note: This luminaire has no user serviceable parts. If damaged,
disconnect from mains and discontinue use.

Information for the Product user:

1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 190814
ECLIPSE 6/12W IP54 LED WANDLAMP,
3000K DONKERGRIJS
EN
REL0630-25, REL1230-25
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of
robusdirect.com
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Klasse I, IP54
Niet-dimbare armatuur
Installation
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint te werken.
2. Verwijder de twee inbusschroeven voor toegang tot de basis van
de verlichtingsarmatuur
3. Steek het stroomsnoer door het hiertoe voorziene gat
4. Markeer de overeenkomstige bevestigingspunten op de muur;
zorg dat de bevestingen geen verborgen kabels of andere
voorzieningen van het gebouw kunnen beschadigen voordat u
begint met boren.
4. Bevestig de basis tegen de muur.
5. Sluit de voeding aan: Stroom - Bruin, Neutraal - Blauw en
Aarding - Groen/Geel
6. Bevestig de behuizing van de verlichtingsarmatuur op de basis
en draai de schroeven vast. Zorg dat alles goed vast zit
Opmerking: Deze verlichtingsarmatuur bevat geen onderdelen die
door de gebruiker kunnen worden gerepareerd. In het geval van
schade, koppel de lamp af van het lichtnet en stop met gebruiken
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
ECLIPSE 6/12W IP54 LED-WANDLEUCHTE,
3000K DUNKELGRAU
REL0630-25, REL1230-25
NL
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION
BEGINNEN, UND BEWAHREN SIE SIE FÜR DIE SPÄTERE
VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder
Sachschaden verursachen. Bei Zweifeln hinsichtlich der Installation
oder des Gebrauchs konsultieren Sie einen qualifizierten Elektriker.
Technische Produktinformationen und Angaben können sich im Lauf
der Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische
Informationen.
-20°C < Ta < +50°C, 220V-240V ~ 50/60Hz, Klasse I, IP54
Leuchte ist nicht dimmbar
Installation
1. Vergewissern Sie sich, dass das Versorgungsnetz
ausgeschaltet ist, bevor Sie mit der Installation beginnen.
2. Entfernen Sie die beiden Sechskantschrauben und nehmen Sie
den Sockel ab.
3. Führen Sie das Stromkabel durch die entsprechende Öffnung.
4. Zeichnen Sie an der Wand die korrekten Befestigungspunkte
an und vergewissern Sie sich vor dem Bohren, dass die
Bohrlöcher keine Rohre, Leitungen oder andere Haustechnik
beschädigen.
5. Montieren Sie den Sockel an der Wand.
6. Schließen Sie die Stromversorgung an: Spannungsführend -
Braun, Neutral - Blau,Erde - Grün/Gelb
7. Montieren Sie den Leuchtkörper auf dem Sockel und ziehen
Sie die Schrauben fest. Achten Sie darauf, dass alles fest sitzt.
Hinweis: Diese Leuchte hat keine Teile, die vom Anwender gewartet
werden müssen. Sollte ein Teil beschädigt sein, trennen Sie die
Leuchte von der Stromversorgung und stellen Sie den Gebrauch ein.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
DE
Hinweis:
