Theory X 170/195/220 Quadcopter Manual BLH9440, BLH9450, BLH9460
™
EN
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon
Hobby, LLC. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.
Meaning of Special Language
The following terms are used throughout the product literature to indicate various levels of potential harm when
operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little
or no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a
possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral
damage, and serious injury OR create a high probability of superfi cial injury.
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating.
Failure to operate the product correctly can result in damage to the product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic mechani-
cal ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage to the product or
other property. This product is not intended for use by children without direct adult supervision. Do not use with incompatible
components or alter this product in any way outside of the instructions provided by Horizon Hobby, LLC. This manual contains
instructions for safety, operation and maintenance. It is essential to read and follow all the instructions and warnings in the
manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.
As of this printing, you are required to register with the FAA if you own this product.
For up-to-date information on how to register with the FAA, please visit https://registermyuas.faa.gov/.
For additional assistance on regulations and guidance on UAS usage, visit knowbeforeyoufl y.org/.
Age Recommendation: Not for children under 14 years. This is not a toy.
Safety Precautions and Warnings
• Always keep a safe distance in all directions around your model • Never place any portion of the model in your mouth as it could
to avoid collisions or injury. This model is controlled by a radio cause serious injury or even death.
signal subject to interference from many sources outside your • Never operate your model with low transmitter batteries.
control. Interference can cause momentary loss of control. • Always keep aircraft in sight and under control.
• Always operate your model in open spaces away from full-size • Always move the throttle fully down at rotor strike.
vehicles, traffi c and people. • Always use fully charged batteries.
• Always carefully follow the directions and warnings for this • Always keep transmitter powered on while aircraft is powered.
and any optional support equipment (chargers, rechargeable • Always remove batteries before disassembly.
battery packs, etc.). • Always keep moving parts clean.
• Always keep all chemicals, small parts and anything electrical • Always keep parts dry.
out of the reach of children. • Always let parts cool after use before touching.
• Always avoid water exposure to all equipment not specifi cally • Always remove batteries after use.
designed and protected for this purpose. Moisture causes • Never operate aircraft with damaged wiring.
damage to electronics. • Never touch moving parts.
Included Items:
• Blade Theory X 170, 195 or 220 FPV Quadcopter Frame Kit
® ™
Tools Needed to Complete:
• 1.5mm Hex Wrench • 2mm Hex Wrench • Thread lock
Components Needed to Complete:
• FPV Camera • Video Antenna
• Video Transmitter • Power Distribution Board
• Flight Control • Propellers (4)
• ESCs (4) • 4S LiPo Battery
• Motors (4)
Specifi cations
Theory X 170 Theory X 195
Diameter (between motor centers) 6.7 in. (170mm) 7.6 in. (195mm)
Flying Weight 13.7-14.8oz (390-420g) 14.1-15.8oz (400-450g) 14.1-15.8oz (400-450g)
Recommended Equipment
Theory X
Equipment Part # Description
170
FSV1204 700TVL WDR CMOS Fixed Mount FPV Camera Opt
Camera
SPMVC650 650TVL CCD FPV Camera NTSC X
SPMVT025 25mw 5.8 GHz video transmitter with Raceband Opt
Video Transmitter SPMVT250 250mw 5.8GHz video transmitter X
SPMVT600 600mw 5.8GHz video transmitter Opt
Flight Control SPMFC3206 Flight Controller X
ESC (4) BLHA1006 20A ESC BLHeli Opto Quad Speed Control X
Motor (4)
LHA100 2205-2350Kv Scorpion Motor X
IRLSN5G8RHSET SpiroNet 5.8GHz RHCP Ant Set (2pc) Opt
Video Antenna
IRLSN5G8LHSET SpiroNet 5.8GHz LHCP Ant Set (2pc) X
Power Distribution
SPMVX9909 Power Distribution Board X
Board (PDB)
EFLRB8504S35 850mAh 4S 14.8V 35C LiPo Battery Thrust Opt
EFLRB10004S35 1000mAh 4S 14.8V 35C LiPo Battery Thrust X
Battery
EFLRB13004S35 1300mAh 4S 14.8V 35C LiPo Battery Thrust Opt
EFLRB18004S35 1800mAh 4S 14.8V 35C LiPo Battery Thrust Opt
BLHA1002 5x4 FPV Race Prop, 2Blade, Green N/A
Propeller (4) BLHA1003 5x4 FPV Race Prop, 3Blade, Green N/A
Maximum Propeller Diameter 4 inch
X Recommended Equipment Opt Optional Equipment N/A Equipment Not Currently Available
Theory x170/195/220 Quadcopter Bedienungsanleitung BLH9440, BLH9450, BLH9460
DE
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon
Hobby LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der
Registerkarte „Support" für das betreffende Produkt.
Spezielle Bedeutungen
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe
Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe
oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die
Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,
Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl ächliche Verletzungen.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen
vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem
Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und
benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise
betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich
nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung
durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise
zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig,
vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen,
damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
Sicherheitsvorkehrungen und Warnhinweise
• Halten Sie stets in allen Richtungen einen Sicherheitsabstand • Stecken Sie keinen Teil des Modells in den Mund, da dies zu
um Ihr Modell, um Zusammenstöße oder Verletzungen zu schweren Verletzungen oder sogar zum Tod führen kann.
vermeiden. Dieses Modell wird von einem Funksignal ge- • Betreiben Sie Ihr Modell nie mit fast leeren Senderakkus.
steuert, das Interferenzen von vielen Quellen außerhalb Ihres • Halten Sie das Fluggerät immer in Sicht und unter Kontrolle.
Einfl ussbereiches unterliegt. Diese Interferenzen können • Gehen Sie sofort auf Motor Aus bei Rotorberührung.
einen augenblicklichen Steuerungsverlust verursachen. • Verwenden Sie immer vollständig geladene Akkus.
• Betreiben Sie Ihr Modell immer auf einer Freifl äche ohne • Lassen Sie immer den Sender eingeschaltet wenn das
Fahrzeuge in voller Größe, Verkehr oder Menschen. Fluggerät eingeschaltet ist.
• Befolgen Sie stets sorgfältig die Anweisungen und Warn- • Nehmen Sie vor der Demontage des Fluggerätes die Akkus
hinweise für das Modell und jegliche optionalen Hilfsgeräte heraus.
(Ladegeräte, Akkupacks usw.). • Halten Sie bewegliche Teile immer sauber.
• Bewahren Sie alle Chemikalien, Klein- und Elektroteile stets • Halten Sie die Teile immer trocken.
außerhalb der Reichweite von Kindern auf. • Lassen Sie Teile immer erst abkühlen bevor Sie sie anfassen.
• Setzen Sie Geräte, die für diesen Zweck nicht speziell aus- • Nehmen Sie die Akkus/Batterien nach Gebrauch heraus.
gelegt und geschützt sind, niemals Wasser aus. Feuchtigkeit • Betreiben Sie Ihr Fluggerät niemals mit beschädigter
kann die Elektronik beschädigen. Verkabelung.
• Fassen Sie niemals bewegte Teile an.
IIm Lieferumfang enthalten:
• Blade Theory X 170, 195 oder 220 FPV Quadcopter Rahmen Kit
Benötigtes Werkzeug:
• 1.5mm Sechskantschlüssel • Schraubensicherungslack
• 2mm Sechskantschlüssel
Benötigte Komponenten:
• FPV Kamera • Motoren (4)
• Videosender • Videoantenne
• Flight Control • Stromverteilerplatine PDB
• Regler / ESCs (4) • Propeller (4)
• 4S LiPo Akku
Spezifi kationen
Theory X 170
Durchmesser (zwischen den Motorachsen) 170mm
Fluggewicht 390-420g
Empfohlenes Zubehör
Zubehör Teil # Beschreibung
FSV1204 700TVL WDR CMOS FPV Kamera
Kamera
SPMVC650 650TVL CCD FPV Kamera NTSC
Videosender SPMVT025 25mw 5.8 GHz Videosender mit Raceband
Flight Control SPMFC3206 Flight Controller
ESC /Regler (4) BLHA1006 20A ESC Regler BLHeli Opto Quad Speed Control
Motor (4)
LHA100 2205-2350Kv Scorpion Motor
IRLSN5G8RHSET SpiroNet 5.8GHz RHCP Ant Set (2pc)
Videoantennen
IRLSN5G8LHSET SpiroNet 5.8GHz LHCP Ant Set (2pc)
Power Distribution
Board / Stromver- SPMVX9909 Stromverteilerplatine PDB
teilerplatine
Theory X 220
EFLRB8504S35 850mAh 4S 14.8V 35C LiPo Battery Thrust
8.6 in. (220mm)
EFLRB10004S35 1000mAh 4S 14.8V 35C LiPo Battery Thrust
Akku
EFLRB13004S35 1300mAh 4S 14.8V 35C LiPo Battery Thrust
EFLRB18004S35 1800mAh 4S 14.8V 35C LiPo Battery Thrust
BLHA1002 5x4 FPV Race Prop, 2Blade, grün
Theory X Theory X
195 220 Propeller (4) BLHA1003 5x4 FPV Race Prop, 3Blade, grün
Opt Opt maximaler Propellerdurchmesser
X X
X Empfohlenes Zubehör Opt Optionales Zubehör N/A Zubehör zur Zeit n.n. verfügbar
Opt Opt
X X
Manuel pour quadcoptère Theory X 170/195/220
FR
Opt Opt
X X REMARQUE
X X
La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion
X X
d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez
Opt Opt
sur l'onglet de support de ce produit.
X X
Signifi cation de certains termes spécifi ques
X X
Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors
de l'utilisation de ce produit :
N/A N/A
REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
Opt Opt
ET éventuellement un faible risque de blessures.
X Opt
ATTENTION : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
Opt X
ET des blessures graves.
X X
AVERTISSEMENT : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts
Opt Opt
matériels et des blessures graves OU engendrer une probabilité élevée de blessure superfi cielle.
5 inch 6 inch
AVERTISSEMENT : lisez la TOTALITÉ du manuel d'utilisation afi n de vous familiariser avec les caractéristiques du
produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que
des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes
de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut
provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n'est pas destiné à être
utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec
des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel
comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter la
totalité des instructions et avertissements du manuel avant l'assemblage, le réglage et l'utilisation, ceci afi n de manipuler
correctement l'appareil et d'éviter tout dégât matériel ou toute blessure grave.
14 ans et plus. Ceci n'est pas un jouet.
Précautions et directives liées à la sécurité
• Maintenez toujours une distance de sécurité adéquate
dans toutes les directions autour de l'appareil pour éviter
tout risque de collision ou de blessure. Cet appareil est
contrôlé par un signal radio et peut être soumis à des
interférences provenant de nombreuses sources hors de
votre contrôle. Les interférences peuvent entraîner une
perte de contrôle momentanée.
• Utilisez toujours l'appareil dans des espaces dégagés, à
l'écart des véhicules, de la circulation et des personnes.
• Respectez toujours scrupuleusement les instructions et
avertissements relatifs à l'appareil et à tous les équipe-
ments complémentaires optionnels utilisés (chargeurs,
packs de batteries rechargeables, etc.).
• Tenez les produits chimiques, les petites pièces et les
composants électriques hors de portée des enfants.
• Évitez d'exposer à l'eau tout équipement non conçu et
protégé à cet effet. L'humidité endommage les compo-
sants électroniques.
Éléments inclus:
• Kit châssis pour quadcoptère FPV Blade Theory 170, 195 ou 220
Outils requis:
• Clé hexagonale 1,5mm • Frein fi let
• Clé hexagonale 2mm
Composants requis:
• Caméra FPV • Antenne vidéo
• Émetteur vidéo • Carte de distribution
• Contrôleur de vol • Hélices (4)
• Contrôleurs (4) • Batterie Li-Po 4S
• Moteurs (4)
Caractéristiques
Diamètre (entre centres des moteurs)
Masse
Équipement recommandé
Équipement Réf. pièce
FSV1204 Caméra FPV fi xe CMOS 700TVL WDR
Caméra
SPMVC650 Caméra FPV CCD 650TVL NTSC
SPMVT025 Émetteur vidéo 25mw 5,8GHz avec RaceBand
Theory X 195 Theory X 220
Émetteur vidéo SPMVT250 Émetteur vidéo 25mw 5,8GHz
195mm 220mm SPMVT600 Émetteur vidéo 600mw 5,8GHz
Contrôleur de vol SPMFC3206 Contrôleur de vol
400-450g 400-450g
Contrôleur (4) BLHA1006 Contrôleur 20A BLHeli Opto quadcoptère
Moteur (4) LHA100 Moteur Scorpion 2205-2350Kv
Theory X Theory X Theory X IRLSN5G8RHSET Set antenne SpiroNet 5,8GHz RHCP
Antenne vidéo
170 195 220
IRLSN5G8LHSET Set antenne SpiroNet 5,8GHz LHCP
Opt Opt Opt
Carte de distribution SPMVX9909 Carte de distribution
X X X
EFLRB8504S35 Batterie Li-Po Thrust 4S 14,8V 850mA 35C
X X X
EFLRB10004S35 Batterie Li-Po Thrust 4S 14,8V 1000mA 35C
Batterie
X X X
EFLRB13004S35 Batterie Li-Po Thrust 4S 14,8V 1300mA 35C
X X X
EFLRB18004S35 Batterie Li-Po Thrust 4S 14,8V 1800mA 35C
X X X
BLHA1002 Hélice FPV Race 5x4, bipale, verte
Opt Opt Opt
Hélice (4) BLHA1003 Hélice FPV Race 5x4, tripale, verte
X X X
Diamètre maximum d'hélice
X Équipement recommandé Opt Équipement Optionnel
X X X
Theory X 170/195/220 Manuale Quadricoptero
IT
Opt N/A N/A
X Opt Opt
Opt X Opt
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione
Opt Opt X
di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare
N/A X X clic sulla sezione Support del prodotto.
N/A Opt Opt
Convenzioni terminologiche
101mm 127mm 152mm
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo
potenziale durante l'uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il
BLH9440, BLH9450, BLH9460 rischio minimo o nullo di lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di
gravi lesioni alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni
collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superfi ciali alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima
di farlo funzionare. Un uso improprio del prodotto può causare danni al prodotto stesso e alle altre cose e gravi
lesioni alle persone.
Questo è un prodotto sofi sticato per appassionati di modellismo. Deve essere azionato in maniera attenta e respon-
sabile e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di questo prodotto può
causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai
bambini senza la diretta supervisione di un adulto. Non tentare in nessun caso di smontare il prodotto, di utilizzarlo con
componenti non compatibili o di potenziarlo senza previa approvazione di Horizon Hobby, LLC. Questo manuale contiene
le istruzioni per la sicurezza, l'uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le
avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, al fi ne di utilizzarlo correttamente e di evitare
di causare danni alle cose o gravi lesioni alle persone.
Almeno 14 anni. Non è un giocattolo.
Ulteriori precauzioni per la sicurezza e avvertenze
• Mantenere sempre un perimetro di sicurezza intorno al
modello per evitare collisioni o ferite. Questo modello
funziona con comandi radio soggetti alle interferenze di
altri dispositivi non controllabili dall'utente. Le interferenze
possono provocare una momentanea perdita di controllo.
• Utilizzare sempre l'aeromodello in spazi aperti liberi
da veicoli, traffi co o persone.
• Seguire sempre scrupolosamente le istruzioni e le
avvertenze relative all'aeromodello e a tutti gli accessori
(caricabatterie, pacchi batterie ricaricabili ecc.).
• Tenere sempre le sostanze chimiche, i componenti di pic-
cole dimensioni e i componenti elettrici fuori dalla portata
dei bambini.
• Evitare sempre il contatto con l'acqua di tutti i dispositivi
che non sono stati specifi catamente progettati per funzio-
nare in acqua. L'umidità danneggia le parti elettroniche.
• Non mettere in bocca alcun componente dell'aeromodello
poiché potrebbe causare lesioni gravi o persino la morte.
Articoli forniti:
• Kit telaio quadricottero Blade Theory 170, 195 o 220 FPV
• Ne mettez jamais aucune pièce de l'appareil dans votre
Attrezzi necessari per il montaggio:
bouche. Vous vous exposeriez à un risque de blessure
• Chiavetta esagonale 1,5mm
grave, voire mortelle.
• N'utilisez jamais l'appareil lorsque les batteries de l'émet- • Chiavetta esagonale 2mm
teur sont presque vides.
Componenti necessari per completare:
• Gardez toujours l'aéronef en vue et sous contrôle.
• Camera per FPV
• Baissez toujours le manche des gaz lorsque les pales
• Trasmettitore video
touchent un objet ou le sol.
• Stabilizzatore di volo
• Utilisez toujours des batteries complètement chargées.
• ESCs (4)
• N'éteignez jamais l'émetteur lorsque l'aéronef est
• Motori (4)
sous tension.
• Retirez toujours les batteries avant le démontage.
Specifi che
• Nettoyez systématiquement les pièces mobiles.
• Séchez systématiquement les pièces de l'appareil.
• Laissez toujours les pièces refroidir avant de les toucher.
• Retirez systématiquement les batteries après utilisation. Diametro (tra il centro dei motori)
• N'utilisez jamais l'aéronef lorsque les câbles sont endommagés.
Peso in ordine di volo
• Ne touchez jamais les pièces mobiles.
Attrezzatura consigliata
Équipement
FSV1204
Camera
SPMVC650
SPMVT025
Trasmettitore video
SPMVT250
SPMVT600
Stabilizzazione SPMFC3206
ESC (4) BLHA1006
Motore (4) LHA100
IRLSN5G8RHSET SpiroNet 5.8GHz RHCP Set antenna (2pz)
Theory X 170 Theory X 195 Theory X 220
Antenna video
IRLSN5G8LHSET SpiroNet 5.8GHz LHCP Set antenna (2pz)
170mm 195mm 220mm
Piastra distribuzi-
SPMVX9909
390-420g 400-450g 400-450g
one alimentazione
EFLRB8504S35
EFLRB10004S35 1000mAh 4S 14.8V 35C LiPo Batteria
Batteria
Theory X Theory X Theory X
EFLRB13004S35 1300mAh 4S 14.8V 35C LiPo Batteria
Description
170 195 220
EFLRB18004S35 1800mAh 4S 14.8V 35C LiPo Batteria
Opt Opt Opt
BLHA1002
X X X
Elica (4)
BLHA1003
Opt Opt Opt
Diametro Massimo Eliche
X X X
Opt Opt Opt X Attrezzatura consigliata
X X X

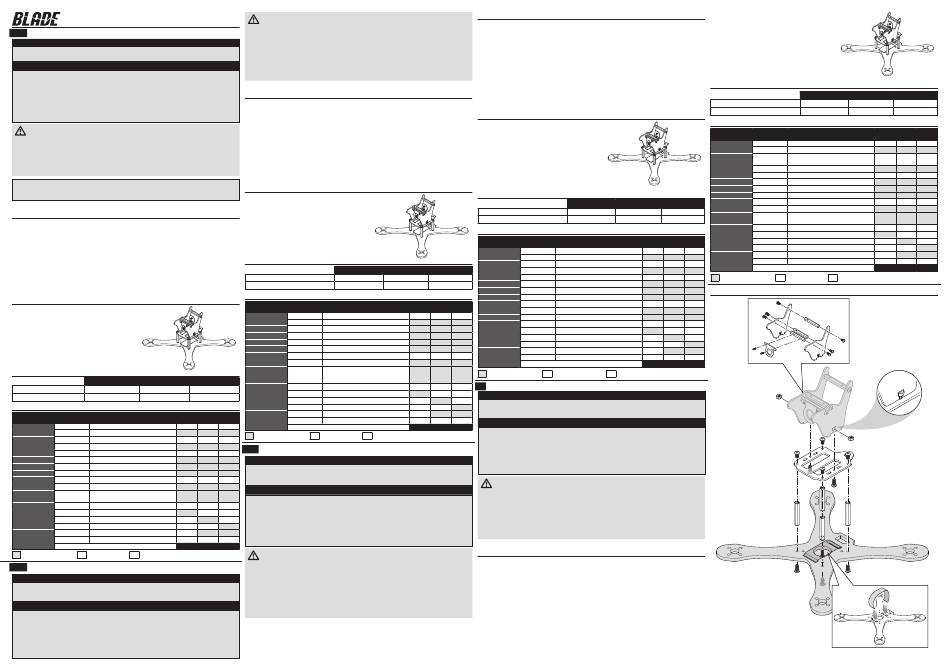

X X X Frame Assembly / Rahmenmontage / Assemblage du châssis / Montaggio del telaio
X X X
Opt Opt Opt
X X X
X X X
Opt N/A N/A
X Opt Opt
Opt X Opt
Opt Opt X
N/A X X
N/A Opt Opt
101mm 127mm 152mm
N/A Équipement Non Disponible Actuellement
BLH9440, BLH9450, BLH9460
AVVISO
• Non far volare l'aeromodello se le batterie del trasmettito-
re sono poco cariche.
• Tenere sempre l'aeromodello a vista e sotto controllo.
• Abbassare sempre completamente lo stick del motore,
quando le eliche rischiano di toccare un oggetto o il suolo.
• Utilizzare sempre batterie completamente cariche.
• Tenere sempre acceso il trasmettitore mentre l'aeromo-
dello è alimentato.
• Rimuovere sempre le batterie prima dello smontaggio.
• Tenere sempre pulite le parti mobili.
• Tenere sempre asciutte le parti.
• Lasciare sempre raffreddare le parti dopo l'uso prima
di toccarle.
• Rimuovere sempre le batterie dopo l'uso.
• Non far volare mai l'aeromodello con il cablaggio
danneggiato.
• Non toccare mai le parti mobili.
• Frenafi letti
• Antenna per video
• Piastra distribuzione alimentazione
• Eliche (4)
• 4S LiPo Batteria
Theory X 170 Theory X 195 Theory X 220
170mm 195mm 220mm
390-420g 400-450g 400-450g
Theory X Theory X Theory X
Codice Descrizione
170 195 220
700TVL WDR CMOS camera FPV supporto fi sso Opt Opt Opt
650TVL CCD camera FPV NTSC X X X
25mw 5.8 GHz trasmettitore video con
Opt Opt Opt
Raceband
250mw 5.8GHz trasmettitore video X X X
600mw 5.8GHz trasmettitore video Opt Opt Opt
Stabilizzatore X X X
20A ESC BLHeli Opto Quad Regolatore X X X
2205-2350Kv Scorpion motore X X X
Opt Opt Opt
X X X
Piastra distribuzione alimentazione X X X
850mAh 4S 14.8V 35C LiPo Batteria Opt N/A N/A
X Opt Opt
Opt X Opt
Opt Opt X
5x4 FPV Race Prop, 2 pale, verde N/A X X
5x4 FPV Race Prop, 3 pale, verde N/A Opt Opt
101mm 127mm 152mm
Opt Articoli Opzionali N/A Articoli al Momento Non Disponibili
