AN110
Netzgerät für Messstromwandler
Bestimmungsgemäße Verwendung
Das Netzgerät AN110 dient der Spannungsversorgung von Mess-
stromwandlern der Baureihe W...AB. Den Messstromwandlern ist
die symmetrische Versorgungsspannung von DC ±12 V über eine
konfektionierte Anschlussleitung der Serie WXS... zuzuführen.
Sicherheitshinweise allgemein
Bestandteil der Gerätedokumentation sind neben dieser Bedie-
nungsanleitung die beiliegenden „Wichtigen sicherheitstech-
nischen Hinweise für Bender-Produkte".
Funktionsbeschreibung
Maximal sechs Messstromwandler der Baureihe W...AB können
durch das Netzgerät versorgt werden.
Montage und Anschluss
Montage
Das Gerät ist für folgende Einbauarten geeignet:
Schnellmontage auf Hutprofilschiene nach IEC 60715
oder Schraubmontage (Hutschienenadapter entfernen)
Maßbild
Alle Maße in mm.
1
TBP409021deen / 05.2010
Label 46x72
LL5,5x4,5 (4x)
95
110
Power supply unit for CTs
Intended Use
The power supply unit AN110 is intended to supply measuring
current transformers of the W...AB series. These measuring cur-
rent transformers are supplied with a symmetrical supply voltage
of DC ±12 V via a pre-fabricated power supply cord of the WXS...
type range.
Safety Information
In addition to this data sheet, the documentation of the device in-
cludes a sheet entitled "Important safety instructions for Bender
products".
Function
A maximum of six measuring current transformers of the W...AB
series can be supplied by one power supply unit.
Installation and Connection
Installation
The device is suited for:
DIN rail mounting in compliance with IEC 60715
or screw mounting (remove DIN rail adaptor)

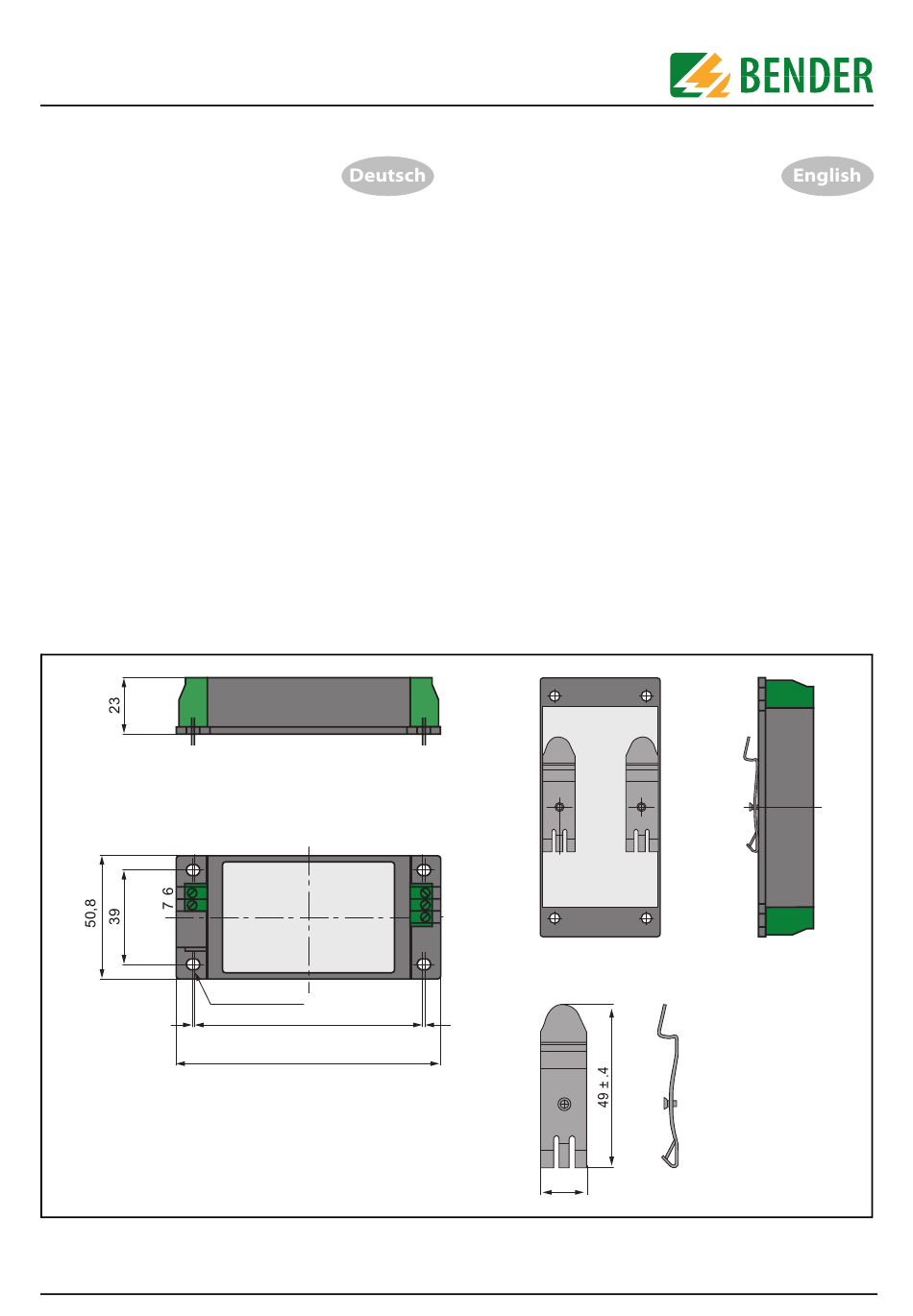

Dimension diagram
All dimensions in mm.
1
14 ± .4
Hutschienenadapter
DIN rail adaptor
1
