Version 1.0
Published April 2024
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"

Advertisement

Table of Contents
loading

Related Manuals for ASROCK X600D5-P1

Summary of Contents for ASROCK X600D5-P1

  • Page 1 Version 1.0 Published April 2024 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Page 2 AUSTRALIA ONLY Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any other reasonably foreseeable loss or damage caused by our goods. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.

  • Page 3: Motherboard Layout

    X600D5-P1 Motherboard Layout CMOS Battery CPU_FAN1 CHA_FAN1 MONO1 USB4/ USB 3.2 Gen2 COM1 USB4_1 Headset Mic In USB 3.2 Gen1 T: USB_4 B: USB_5 M2_1_CT1_1 USB 3.2 Gen1 T: USB_1 B: USB_TC_1 RJ-45 P305 USB 2.0 T: USB2_2 B: USB2_3 USB 3.2 Gen1...
  • Page 4 No. Description 2 x 260-pin DDR5 SO-DIMM Slots (DDR5_A1, DDR5_B1) CPU Fan Connector (CPU_FAN1) Chassis Fan Connector (CHA_FAN1) 2.5W Mono Out Speaker Header (MONO1) SATA3 Connector (SATA1) Clear CMOS Jumper (CLRMOS1) Chassis Intrusion Header (P305) COM Port Header (COM1)

  • Page 5: Front Panel

    X600D5-P1 Front Panel No. Description No. Description Power Button (SW1) USB 3.2 Gen1 Type-C Port (USB_TC_1) USB 2.0 Ports (USB2_2_3) Microphone Input USB 3.2 Gen1 Type-A Port (USB_1) Headphone/Headset Jack...

  • Page 6: Rear Panel

    Rear Panel No. Description No. Description Display Port (DP1) USB 3.2 Gen1 Type-A Ports (USB_4_5) Display Port (DP2)*(co-lay D-SUB) 2.5G LAN RJ-45 Port** HDMI Port USB 3.2 Gen1 Type-A Ports (USB_6_7) USB4 Type-C Port* DC Jack*** (USB4_1) * USB4 for Ryzen 8000G Series Processors;...

  • Page 7: Package Contents

    X600D5-P1 Chapter 1 Introduction Thank you for purchasing X600D5-P1 motherboard. In this documentation, Chapter 1 and 2 contains the introduction of the motherboard and step-by-step installation guides. Because the motherboard specifications and the BIOS software might be updated, the content of this documentation will be subject to change without notice.

  • Page 8: Specifications

    • Supports DDR5 non-ECC, un-buffered memory up to 6400+(OC)* • Max. capacity of system memory: 96GB * Please refer to Memory Support List on ASRock’s website for more information. (http://www.asrock.com/) Expansion • 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module...
  • Page 9 X600D5-P1 • 2.5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Supports Dragon 2.5G LAN Software - Smart Auto Adjust Bandwidth Control - Visual User Friendly UI - Visual Network Usage Statistics - Optimized Default Setting for Game, Browser, and...
  • Page 10 RAID • Supports RAID 0 and RAID 1 for M.2 NVMe storage devices • SPI TPM 2.0 IC (NUVOTON NPCT750) (Optional) Connector • 1 x COM Port Header • 1 x Chassis Intrusion Header • 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

  • Page 11: Chapter 2 Installation

    X600D5-P1 Chapter 2 Installation This is a Proprietary form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Page 12: Installing The Cpu

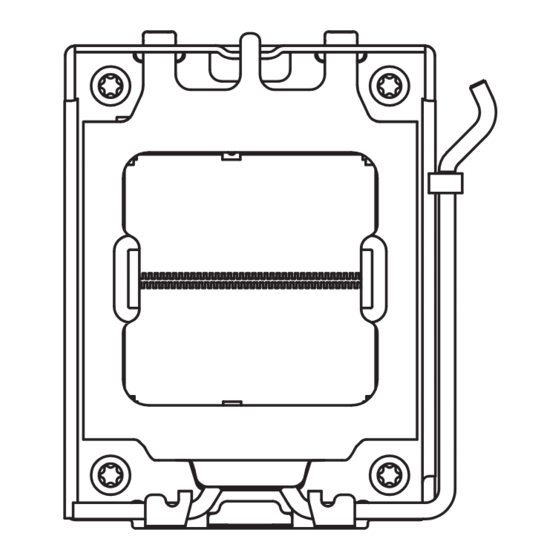

    2.1 Installing the CPU 1. Before you insert the 1718-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Page 13 X600D5-P1 Carefully place the CPU in as flat as possible. Do not drop it.
  • Page 14 Make sure the CPU is aligned with the socket before locking it into place. Make sure the black cover plate is always in place until it pops off when closing the socket lever. Please save the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.

  • Page 15: Installing The Cpu Cooler

    X600D5-P1 2.2 Installing the CPU Cooler After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other.

  • Page 16: Installing Memory Modules (So-Dimm)

    2.3 Installing Memory Modules (SO-DIMM) This motherboard provides two 260-pin DDR5 (Double Data Rate 5) SO-DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR5 SO-DIMM pairs. 2.
  • Page 17 X600D5-P1 1. Carefully insert the SO-DIMM memory modules into the slot at a 30-degree angle. 2. Push down until the modules snap into place.

  • Page 18: Jumpers Setup

    2.4 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper Short: Clear CMOS (CLRCMOS1) Open: Default 2-pin Jumper...

  • Page 19: Onboard Headers And Connectors

    X600D5-P1 2.5 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. Serial ATA3 Connector...
  • Page 20 Chassis Intrusion Header This motherboard supports (2-pin P305) CASE OPEN detection Signal (see p.1, No. 7) feature that detects if the chassis cove has been removed. This feature requires a chassis with chassis intrusion detection design. 2.5W Audio Amp Output Please connect the chassis Header speaker to this header.
  • Page 21 X600D5-P1 2.6 M.2 WiFi/BT Module Installation Guide The M.2 is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT module. Installing the WiFi/BT module Step 1 Prepare a type 2230 WiFi/BT module and the screw.
  • Page 22 Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Page 23 X600D5-P1 2.7 M.2 SSD Module Installation Guide The M.2 is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Sockets (M2_1 and M2_2, Key M) support type 2280 PCIe Gen4x4 (64 Gb/s) mode .
  • Page 24 M.2 SSD Module Support List Vendor Interface ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA)(NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA)(NVMe) INTEL PCIe INTEL 600P-SSDPEKKW256G7-256GB (NVMe)
  • Page 25 X600D5-P1 1 Einleitung Vielen Dank für den Kauf des Motherboards X600D5-P1. In dieser Dokumentation enthalten Kapitel 1 und 2 die Motherboard-Vorstellung sowie Schritt-für-Schritt- Installationsanleitungen. Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden.

  • Page 26: Technische Daten

    • 2 x DDR5-SO-DIMM-Steckplätze • Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis 6400+(OC)* • Systemspeicher, max. Kapazität: 96GB * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) Erweiterungs- • 1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul steckplatz Grafikkarte • Integrierte AMD RDNA Grafik (tatsächliche Unterstützung kann...
  • Page 27 X600D5-P1 • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Unterstützt Dragon-2,5-GHz-LAN-Software - Intelligente Bandbreitensteuerung mit automatischer Anpassung - Visuell ansprechende Benutzeroberfläche - Visuelle Netzwerknutzungsstatistiken - Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi - Nutzerangepasste Prioritätssteuerung Frontblende, • 1 x Ein-/Austaste • 1 x Kopfhörer-/Headset-Anschluss...
  • Page 28 RAID • Unterstützt RAID 0 und RAID 1 für M.2-NVMe-Speichergeräte Anschluss • SPI TPM 2.0 IC (NUVOTON NPCT750) (optional) • 1 x COM-Anschluss-Stiftleiste • 1 x Gehäuseeingriff-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
  • Page 29 X600D5-P1 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen (CLRCMOS1)
  • Page 30 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Serial-ATA-III-Anschluss Dieser SATA-III-Anschluss (SATA1: nimmt SATA-Datenkabel zum siehe S.
  • Page 31 X600D5-P1 Gehäuseeingriff-Stiftleiste Dieses Motherboard (2-polig P305) unterstützt die Gehäuse- Signal (siehe S. 1, Nr. 7) offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus. 2,5-W-Audioverstärker- Bitte verbinden Sie den Ausgang-Stiftleiste Gehäuselautsprecher mit dieser...
  • Page 32 1.5 Installationsanleitung zu M.2 WLAN/BT-Modul Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. M.2-Sockel (Key E), unterstützt Typ-2230-WLAN/BT-Modul. WLAN/BT-Modul installieren Schritt 1 Bereiten Sie ein Typ-2230-WLAN/ BT-Modul und die Schraube vor. Schritt 2 Suchen Sie nach der Mutternposition, die verwendet werden soll.
  • Page 33 X600D5-P1 Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen. Ziehen Sie die Schraube nicht übermäßig stark an; andernfalls kann das Modul beschädigt werden.
  • Page 34 1.6 M.2-SSD-Modul-Installationsanleitung Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Die Hyper-M.2-Sockel (M2_1 und M2_2, Key M) unterstützen Typ-2280-PCIe-Gen4x4- modus (64 Gb/s) . Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Setzen Sie das M.2 SSD-Modul sorgfältig an den M.2-Steckplatz an,...
  • Page 35 X600D5-P1 M.2_SSD-Modul – Unterstützungsliste Anbieter Schnittstelle P/N ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe)

  • Page 36: Contenu De L'emballage

    1 Introduction Merci d'avoir acheté cette carte mère X600D5-P1. Dans cette documentation, les Chapitres 1 et 2 sont consacrés à la présentation de la carte mère et à son installation étape par étape. Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à...

  • Page 37: Spécifications

    6400+(OC)* • Capacité max. de la mémoire système : 96 GO * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) Fente • 1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT d’extension...
  • Page 38 Réseau local • 2,5 Gigabit LAN 10/100/1000/2500 Mo/s • Dragon RTL8125BG • Prend en charge le logiciel Dragon 2,5G LAN - Contrôle de la bande passante à réglage automatique intelligent - Interface visuelle conviviale - Statistiques d'utilisation du réseau visuel - Paramétrage par défaut optimisé...
  • Page 39 X600D5-P1 RAID • Prend en charge RAID 0 et RAID 1 pour les périphériques de stockage M.2 NVMe Connecteur • SPI TPM 2.0 IC (NUVOTON NPCT750) (optionnel) • 1 x embase pour port COM • 1 x embase d’intrusion châssis • 1 x connecteur pour ventilateur de CPU (4 broches)

  • Page 40: Configuration Des Cavaliers

    1.3 Configuration des cavaliers L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS Court-circuité : Fonction Clear (CLRCMOS1)
  • Page 41 X600D5-P1 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Page 42 Embase d’intrusion châssis Cette carte mère prend en charge (P305 à 2 broches) la fonction de détection CHASSIS Signal (voir p.1, No. 7) OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d’intrusion.
  • Page 43 X600D5-P1 1.5 Guide d'installation du module M.2 WiFi/BT Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230. Installation du module WiFi/BT Étape 1...
  • Page 44 Étape 4 Serrez la vis avec un tournevis pour fixer le module en place. Ne serrez pas trop la vis, au risque d’ e ndommager le module.
  • Page 45 X600D5-P1 1.6 Guide d'installation du module SSD M.2 Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_1 et M2_2, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2280.
  • Page 46 Liste de prise en charge du module M.2 SSD Fournisseur Interface ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe) INTEL...

  • Page 47: Contenuto Della Confezione

    X600D5-P1 1 Introduzione Congratulazioniii per l'acquisto della scheda madre X600D5-P1. In questo manuale, i capitoli 1 e 2 contengono un'introduzione alla scheda madre e le guide di installazione passo passo. Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà...
  • Page 48 • Supporta DDR5 non ECC, memoria senza buffer fino a 6400+ (OC)* • Capacità max. della memoria di sistema: 96GB * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) Alloggio • 1 Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BT d’espansione Grafica • Scheda grafica AMD RDNA...
  • Page 49 X600D5-P1 • 2,5 LAN Gigabit 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Supporta il software Dragon 2,5G LAN - Controllo intuitivo di regolazione automatica della larghezza di bandal - Interfaccia grafica facile da usare - Statistiche d'uso della rete - Impostazioni predefinite ottimizzate per le modalità di Gioco, Navigazione e Streaming - Controllo priorità...
  • Page 50 RAID • Mendukung RAID 0 dan RAID 1 untuk perangkat penyimpanan M.2 NVMe Connettore • SPI TPM 2.0 IC (NUVOTON NPCT750) (opzionali) • 1 x connettore porta COM • 1 x connettore intrusione telaio • 1 x connettore ventola CPU (4-pin) * Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).
  • Page 51 X600D5-P1 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
  • Page 52 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Connettore Serial ATA3 Questo connettore SATA3 (SATA1:...
  • Page 53 X600D5-P1 Header di intrusione nello Questa scheda madre supporta la chassis funzionalità di rilevamento CASE Signal (P305 a 2 pin) OPEN che rileva se il coperchio (vedere pag. 1, N. 7) dello chassis è stato rimosso. Questa funzione richiede uno...
  • Page 54 1.5 Guida d'installazione del modulo M.2 WiFi/BT M.2 è un connettore bordo scheda di piccole dimensioni e versatile che mira a sostituire mPCIe e mSATA. Socket M.2 (Kunci E), supporta moduli di tipo 2230 WiFi/BT Installazione del modulo WiFi/BT Passaggio 1 Preparare un modulo WiFi/BT tipo 2230 e la vite Passaggio 2...
  • Page 55 X600D5-P1 Passaggio 4 Stringere la vite con un cacciavite per fissare il modulo in posizione. Non stringere troppo la vite in quanto il modulo potrebbe danneggiarsi.
  • Page 56 1.6 Guida d'installazione del modulo M.2 SSD M.2 è un connettore bordo scheda di piccole dimensioni e versatile che mira a sostituire mPCIe e mSATA. I socket Hyper M.2 (M2_1 e M2_2, Key M), supporta la modalità di tipo 2280 PCIe Gen4x4 (64 Gb/s) . Installazione del modulo M.2 SSD Passaggio 1 Preparare un modulo M.2 SSD e la...
  • Page 57 X600D5-P1 Elenco di supporto modulo M.2 SSD Venditore Interfaccia P/N ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA)(NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA)(NVMe)

  • Page 58: Contenido Del Paquete

    1 Introducción Gracias por adquirir la placa base X600D5-P1. En esta documentación, los capítulos 1 y 2 contienen la introducción de la placa base y las guías de instalación paso a paso. Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará...

  • Page 59: Especificaciones

    • Capacidad máxima de memoria del sistema: 96GB * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) Ranura de • 1 x Zócalo M.2 (clave E), admite el tipo de módulo 2230 WiFi/BT expansión...
  • Page 60 • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Admite el software Dragon 2,5G LAN - Ajuste automático inteligente del control de ancho de banda - Interfaz de usuario sencilla visual - Estadísticas de uso de red visuales - Configuración predeterminada optimizada para los modos Juego, Explorador y Streaming - Control de prioridades personalizado por el usuario E/S en el...
  • Page 61 X600D5-P1 RAID • Admite RAID 0 y RAID 1 para dispositivos de almacenamiento M.2 NVMe Conector • SPI TPM 2.0 IC (NUVOTON NPCT750) • 1 x Base de conexiones de puerto COM • 1 x Base de conexiones para manipulación del chasis • 1 x Conector para ventilador de la CPU (4 contactos)
  • Page 62 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de Corto: Borrado de CMOS CMOS...
  • Page 63 X600D5-P1 1.4 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará...
  • Page 64 Cabezal de intrusión de Esta placa base es compatible chasis con la función de detección de Signal (P305 de 2 contactos) CUBIERTA ABIERTA que detecta (consulte la pág. 1, nº 7) si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.
  • Page 65 X600D5-P1 1.5 Guía de instalación del módulo M.2 WiFi/BT El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. Zócalo M.2 (clave E), admite el tipo de módulo 2230 WiFi/BT.
  • Page 66 Paso 4 Apriete el tornillo con un destornillador para fijar el módulo en su lugar. No apriete en exceso el tornillo, ya que podría dañar el módulo.
  • Page 67 X600D5-P1 1.6 Guía de instalación del módulo de unidad de estado sólido M.2 El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. Los zócalos Hyper M.2 (M2_1 y M2_2, Clave M) son compatibles con los modos de tipo 2280 PCIe Gen4x4 (64 Gb/s).
  • Page 68 Lista de compatibilidad del módulo de sólido M.2 Proveedor Interface ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA)(NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA)(NVMe) INTEL PCIe INTEL 600P-SSDPEKKW256G7-256GB (NVMe)

  • Page 69: Комплект Поставки

    X600D5-P1 1 Введение Благодарим вас за приобретение системной платы X600D5-P1. Разделы 1 и 2 настоящего документа содержат общие сведения о системной плате и пошаговые инструкции по установке. По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного...

  • Page 70: Технические Характеристики

    • Поддержка небуферизованной памяти DDR5 (не ECC) до 6400+(OC)* • Максимальный объем ОЗУ: 96 Гбит * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) Слоты рас- • 1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230 ширения...
  • Page 71 X600D5-P1 ЛВС • 2,5 Gigabit LAN 10/100/1000/2500 Мб/с • Dragon RTL8125BG • Поддержка ПО Dragon 2,5G LAN - Управление пропускной способностью с интеллектуальной автонастройкой - Наглядный удобный пользовательский интерфейс - Наглядная статистика использования сети - Оптимизированная настройка по умолчанию параметров...
  • Page 72 RAID • Поддерживается RAID 0 и RAID 1 для запоминающих устройств M.2 NVMe Разъемы • SPI TPM 2.0 IC (NUVOTON NPCT750) (Дополнительно) • 1 колодка СОМ-порта • 1 x колодка для датчика вскрытия корпуса • 1 x разъем для вентилятора охлаждения ЦП (4-контактный) * Разъем...
  • Page 73 X600D5-P1 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек Замкнута: Сброс настроек CMOS CMOS 2-контактная (CLRCMOS1) Разомкнута: По умолчанию перемычка (см. стр. 6, № 1) CLRCMOS1 используется...
  • Page 74 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек- колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Разъем...
  • Page 75 X600D5-P1 Колодка для датчика Эта материнская плата вскрытия корпуса поддерживает технологию Signal (2-контактная, P305) определения вскрытия корпуса (см. стр. 1, № 7) по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия. Колодка вывода Предназначена для...
  • Page 76 1.5 Руководство по установке модуля M.2 WiFi/BT Модуль М.2 представляет собой небольшой универсальный краевой разъем печатной платы, который используется вместо mPCIe и mSATA. Слот M.2 (ключ E) для модуля WiFi/BT типа 2230. Установка модуль WiFi/BT Шаг 1 Подготовьте модуль WiFi/BT типа 2230 и...
  • Page 77 X600D5-P1 Шаг 4 Затяните винт отверткой, чтобы зафиксировать модуль. Не перетягивайте винт, т.к. это может привести к повреждению модуля.
  • Page 78 1.6 Руководство по установке модуля M.2 SSD Модуль М.2 представляет собой небольшой универсальный краевой разъем печатной платы, который используется вместо mPCIe и mSATA. Гнездо Hyper M.2 (M2_1 и M2_2, ключ M) с поддержкой режимов 2280 PCIe Gen4x4 (64 Гбит/с) . Установка модуль M.2 SSD Шаг...
  • Page 79 X600D5-P1 Перечень поддерживаемых модулей M.2 SSD Поставщик Интерфейс Артикул ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe)

  • Page 80: Conteúdo Da Embalagem

    1 Introdução Obrigado por comprar a placa mãe X600D5-P1. Nesta documentação, Capítulo 1 e 2 contém a introdução da placa-mãe e guias de instalação passo a passo. Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará...
  • Page 81 • 2 x Slots DDR5 SO-DIMM • Suporta DDR5 não-ECC, memória sem buffer até 6400+(OC)* • Capacidade máxima da memória do sistema: 96GB * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) Slot de • 1 x soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT...
  • Page 82 • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Suporta o Software Dragon 2,5G LAN - Ajuste Inteligente de Controle de Largura de Banda - IU Visual Fácil de Usar - Estatísticas de Uso de Rede Visual - Configuração Padrão Otimizada para Modos de Jogo, Navegador e Transmissão - Controle de Prioridade Personalizado do Usuário E/S do painel...
  • Page 83 X600D5-P1 RAID • Suporta RAID 0 e RAID 1 para dispositivos de armazenagem M.2 NVMe Conector • SPI TPM 2.0 IC (NUVOTON NPCT750) (Opcional) • 1 x Suporte porta COM • 1 x Gabinete de Alimentação de Intrusão • 1 x Conector da ventoinha da CPU (4 pinos) * O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).
  • Page 84 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS Curto: Apagar CMOS (CLRCMOS1)
  • Page 85 X600D5-P1 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Conector Serial ATA3...
  • Page 86 Suporte de intrusão do Esta placa-mãe suporta a função chassi de detecção de ABERTURA da Signal (2-pin P305) CAIXA que detecta se a tampa do (ver p.1, N.º 7) chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.
  • Page 87 X600D5-P1 1.5 Guia de Instalação do Módulo M.2 WiFi/BT O M.2 é um conector edge cartão versátil e de pequeno tamanho que objetiva substituir mPCIe e mSATA. O soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT. Instalando o Módulo WiFi/BT Passo 1 Prepare um módulo tipo 2230 e o...
  • Page 88 Passo 4 Aperte o parafuso com uma chave de fenda para prender o módulo no lugar. Por favor, não aperte excessivamente o parafuso, pois isto pode danificar o módulo.
  • Page 89 X600D5-P1 1.6 Guia de Instalação do Módulo SSD M.2 O M.2 é um conector edge cartão versátil e de pequeno tamanho que objetiva substituir mPCIe e mSATA. O Hyper Soquete M.2 (M2_1 e M2_2, Chave M), suporta modo tipo 2280 PCIe Gen4x4 (64 Gb/s) .
  • Page 90 Lista de Suporte do Módulo SSD M.2 Vendedor Interface ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe) INTEL PCIe INTEL 600P-SSDPEKKW256G7-256GB (NVMe)

  • Page 91: Zawartość Opakowania

    X600D5-P1 1 Wprowadzenie Dziękujemy za zakup płyty głównej X600D5-P1. W niniejszej dokumentacji, rozdziały 1 i 2 zawierają wprowadzenie do płyty głównej oraz przewodnik instalacji krok po kroku. Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia.
  • Page 92 • 2 x gniazda DDR5 SO-DIMM • Obsługa niebuforowanej pamięci DDR5 non-ECC, do 6400+(OC)* • Maks. wielkość pamięci systemowej: 96GB * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) Gniazdo • 1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 rozszerzeń...
  • Page 93 X600D5-P1 • 2,5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Obsługa oprogramowania Dragon 2,5G LAN - Inteligentne automatycznie regulowane sterowanie przepustowością - Graficzny, przyjazny dla użytkownika interfejs - Graficzna statystyka wykorzystania sieci - Optymalizowane ustawienia domyślne dla gier, przeglądarki i trybów transmisji strumieniowej...
  • Page 94 RAID • Obsługa RAID 0 i RAID 1 urządzeń pamięci masowej M.2 NVMe Złącze • SPI TPM 2.0 IC (NUVOTON NPCT750) (Opcjonalnie) • 1 x złącze główkowe portu COM • 1 x złącze główkowe funkcji naruszenia obudowy • 1 x złącze wentylatora CPU (4-pinowe) * Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).
  • Page 95 X600D5-P1 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z Zwarcie: Usunięcie danych z pamięci CMOS pamięci CMOS...
  • Page 96 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze Serial ATA3 To złącze SATA3 obsługują...
  • Page 97 X600D5-P1 Złącze główkowe czujnika Ta płyta główna obsługuje naruszenia obudowy funkcję wykrywania OTWARCIA Signal (2-pinowe P305) OBUDOWY, która wykrywa (sprawdź s.1, Nr 7) zdjęcie pokrywy obudowy. Ta funkcja wymaga obudowy z konstrukcją wykrywania naruszenia obudowy. Złącze główkowe wyjścia Podłącz to tego złącza wzmacniacza audio 2,5 W główkowego głośnik obudowy.
  • Page 98 1.5 Instrukcja instalacji modułu M.2 WiFi/BT M.2 jest małej wielkości i uniwersalnym złączem krawędzi karty przeznaczonym do zastąpienia złącz mPCIe i mSATA. Gniazdo M.2 (Key E) obsługuje modułu WiFi/Bluetooth typu 2230. Instalacja modułu WiFi/BT Krok 1 Przygotować moduł WiFi/BT typu 2230 lub oraz śrubę.
  • Page 99 X600D5-P1 Krok 4 Dokręcić śrubę wkrętakiem, celem przymocowania modułu na miejscu. Nie należy dokręcać śruby zbyt mocno, ponieważ może dojść do uszkodzenia modułu.
  • Page 100 1.6 Instrukcja instalacji modułu M.2 SSD M.2 jest małej wielkości i uniwersalnym złączem krawędzi karty przeznaczonym do zastąpienia złącz mPCIe i mSATA. Hyper M.2 Socket (M2_1 i M2_2, Key M) obsługą trybu 2280 PCIe Gen4x4 (64 Gb/s) . Instalacja modułu M.2 SSD Krok 1 Przygotować...
  • Page 101 X600D5-P1 Lista obsługiwanych modułów M.2 SSD Dostawca Interfejs Numer części (P/N) ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel...
  • Page 102 1 개요 X600D5-P1 마더보드를 구입해 주셔서 감사합니다. 이 문서에서 1장과 2장에서는 마더보드를 소개하고 단계적 설치 지침을 설명합니다. 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 1.1 포장 내용물 • X600D5-P1 마더보드 • 빠른 설치 안내서 1개...
  • Page 103 • DDR5 SO-DIMM 슬롯 2개 • DDR5 비ECC, 비버퍼링 메모리 최대 6400+(OC) 지원* • 시스템 메모리 최대 용량: 96GB * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오. (http://www.asrock.com/) • M.2 소켓(E 키) 1개, 타입 2230 WiFi/BT 모듈 지원...
  • Page 104 • 2.5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Dragon 2.5G LAN 소프트웨어 지원 - 대역폭 제어에 대한 스마트 자동 조정 - 시각적으로 사용자에게 친숙한 UI - 시각 효과가 뛰어난 네트워크 사용량 통계 - 게임, 브라우저 및 스트리밍 모드에 최적화된 기본 설정 - 사용자...
  • Page 105 X600D5-P1 • M.2 NVMe 저장 장치용 RAID 0 및 RAID 1 지원 RAID • SPI TPM 2.0 IC (NUVOTON NPCT750) (선택 품목) 커넥터 • COM 포트 헤더 1개 • 섀시 침입 헤더 1개 • CPU 팬 커넥터(4핀) 1개 * CPU 팬 커넥터는 팬 전력이 최대 1A(12W)인 CPU 팬을...
  • Page 106 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씌우면 점퍼가 “ 단락” 됩니다. 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다. Clear CMOS 점퍼 단락: Clear CMOS (CLRCMOS1) 단선: 기본값 2핀 점퍼 (1페이지, 6번 항목 참조) CLRCMOS1을 사용하여 CMOS에 저장된 데이터를 지울 수 있습니다. CMOS 에...
  • Page 107 X600D5-P1 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다. 시리얼 ATA3 커넥터 이 SATA3 커넥터는 최대 (SATA1: 6.0 Gb/s 데이터 전송 속도를...
  • Page 108 섀시 침입 헤더 이 마더보드는 섀시 커버가 (2핀 P305) 제거될 경우 이를 감지하는 Signal (1페이지, 7번 항목 케이스 열림 감지 기능을 참조) 지원합니다. 이 기능을 사용하려면 섀시 침입 감지 설계가 적용된 섀시를 사용해야 합니다. 2.5W 오디오 앰프 출력 섀시 스피커를 이 헤더에 헤더...
  • Page 109 X600D5-P1 1.5 M.2 WiFi/BT 모듈 설치 안내서 M.2는 mPCIe와 mSATA 교체를 목표로 하는 소형 범용 카드 에지 커넥터입니다. M.2 소켓(E 키)은 타입 2230 WiFi/BT 모듈 지원 WiFi/BT 모듈 설치 1단계 타입 2230 WiFi/BT 모델 및 나사를 준비하십시오. 2단계 너트 위치를 찾습니다.
  • Page 110 4단계 나사를 스크루드라이버로 조여 모듈을 제자리에 고정합니다. 모듈이 손상될 수 있으므로 나사를 너무 조이지 마십시오.
  • Page 111 X600D5-P1 1.6 M.2 SSD 모듈 설치 안내서 M.2는 mPCIe와 mSATA 교체를 목표로 하는 소형 범용 카드 에지 커넥터입니다. 하이퍼 M.2 소켓(M2_1 및 M2_2, Key M)은 타입 2280 PCIe Gen4x4(64Gb/s) 모드를 지원합니다. M.2 SSD 모듈 설치 1단계 M.2 SSD 모듈과 나사를...
  • Page 112 M.2 SSD 모듈 지원 목록 벤더 ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe) INTEL PCIe...
  • Page 113 X600D5-P1 1 はじめに X600D5-P1 マザーボードをお買い上げいただきありがとうございます。 この文書の第 1 章と第 2 章には、 マザーボードの説明とステップ毎のインストールガイドが記載されて います。 マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、 このマニュアルの内 容は予告なしに変更することがあります。 1.1 パッケージの内容 • X600D5-P1 マザーボード • 1 x クイックインストールガイド • 1 x SATA データ （電源ケーブル付属） （ オプション） • 2 x M.2 ソケッ ト用ねじ （オプション）...
  • Page 114 • 2 x DDR5 SO-DIMM スロッ ト • 最大 6400+(OC) の DDR5 ノン ECC、 アンバッファードメモリに 対応 * • システムメモリの最大容量 ： 96GB * 詳細については、 ASRock ウェブサイトのメモリーサポート一覧を 参照してください。 (http://www.asrock.com/) 拡張スロッ ト • 1 x M.2 ソケッ ト (Key E)、 タイプ 2230 Wi-Fi/BT モジュールに対...
  • Page 115 X600D5-P1 • 2.5 ギガビッ ト LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Dragon 2.5G LAN ソフトウェアに対応 - スマートに帯域幅制御を自動調整 - 見やすく使いやすい UI - 見やすいネッ トワーク使用統計情報 - ゲーム、 ブラウザ、 ストリーミングモードように最適化されたデ フォルト設定 - ユーザーカスタマイズによる優先度制御 フロント • 1 x 電源ボタン パネル I/O • 1 x ヘッ ドフォン / ヘッ ドセッ トジャック...
  • Page 116 RAID • M.2 NvMe ストレージ デバイスの場合、 RAID 0 および RAID 1 に対応 コネクタ • SPI TPM 2.0 IC (NUVOTON NPCT750) （オプション） • 1 x COM ポートヘッダー • 1 x シャーシイントルージョンヘッダー • 1 x CPU ファンコネクタ （4 ピン） * CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応 します。...
  • Page 117 X600D5-P1 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていな い場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS のクリア (CLRCMOS1) オープン ： デフォルト 2 ピンジャンパー （p.1、 No. 6 参照） CLRCMOS1 は、 CMOS のデータをクリアすることができます。 CMOS のデータには、 システムパスワード、 日付、 時間、 システム設定パラメーターなどのシステム設定情...
  • Page 118 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタには ジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパーキャップを 被せると、 マザーボードに物理的損傷が起こることがあります。 シリアル ATA3 コネクタ この SATA3 コネクターは、 最高 （SATA1: 6.0 Gb/s のデータ転送速度で内 p.1、 No. 5 参照） 部ストレージデバイス用の SATA データケーブルをサポートしま す。 CPU ファンコネクター このマザーボードは 4 ピン CPU （4 ピン CPU_FAN1） ファン （静音ファン） コネクタ （p.1、 No. 2 参照） が装備されています。...
  • Page 119 X600D5-P1 シャーシイントルージョ このマザーボードはシャーシ ンヘッダー カバーが開けられたことを検 Signal （2 ピン P305） 知する、 ケース開閉検知機能を （p.1、 No. 7 参照） サポートします。 この機能には、 シャーシイントルージョン検知 設計されたシャーシが必要で す。 2.5W オーディオアンプ シャーシスピーカーをこのヘッ 出力ヘッダー ダーに接続してください。 MONO_OUT+ MONO_OUT- （2 ピン MONO1） （p.1、 No. 4 参照）...
  • Page 120 1.5 M.2 WiFi/BT モジュール取り付けガイド M.2 は、 mPCIe および mSATA を置き換えることを目的とした、 小型で用途の広いカー ドエッジコネクタです。 M.2 ソケッ ト (Key E)、 タイプ 2230 Wi-Fi/BT モジュールに対応。 Wi-Fi/BT モジュールの取り付け 手順 1 タイプ 2230 Wi-Fi/BT モジュールと ネジを準備します。 手順 2 使用するナッ トの位置を確認します。 PCB Length: 3cm Module Type: Type2230 手順...
  • Page 121 X600D5-P1 手順 4 ドライバーでねじをしっかりと留め てください。 しかし、 きつく締めすぎ るとモジュールが破損する恐れがあ るのでご注意ください。...
  • Page 122 1.6 M.2_SSD モジュール取り付けガイド M.2 は、 mPCIe および mSATA を置き換えることを目的とした、 小型で用途の広いカード エッジコネクタです。 Hyper M.2 Socket （M2_1 および M2_2、 キー M） は、 タイプ 2280 PCIe Gen4x4 (64 Gb/s) モードをサポートします。 M.2 SSD モジュールの取り付け 手順 1 M.2 SSD モジュールとネジを準備し ます。 手順 2 M.2 SSD モジュールを整列して、 丁寧に...
  • Page 123 X600D5-P1 M.2 SSD モジュールサポート一覧 インター ベンダー フェース ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe)
  • Page 124 1 简介 感谢您购买 X600D5-P1 主板。在本文档中，第 1 章和第 2 章介绍主板并详细介绍如 何安装它。 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行 通知。 1.1 包装清单 • X600D5-P1 主板 • 1 x 快速安装指南 • 1 x 串行 SATA 数据电源线（选购） • 2 x 螺丝（供 M.2 接口使用） （选购） • 1 x 螺丝（供 WiFi 模块使用） （选购）...
  • Page 125 X600D5-P1 1.2 规格 平台 • 6.7 英寸 x 6.8 英寸，17.0 cm x 17.2 cm • 稳固的电容器设计 • 支持 AMD Socket AM5 Ryzen 8000 和 7000 系列处理器 支持最高 65W 的 CPU 4+1+1 电源相设计 芯片集 • AMD X600 内存 • 双通道 DDR5 内存技术...
  • Page 126 • 2.5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • 支持 Dragon 2.5G LAN 软件 - 智能化自动调整带宽控制 - 视效用户友好 UI - 视效网络使用情况统计数据 - 游戏、浏览器和串流模式的默认设置进行了优化 - 用户定制优先级控制 前面板 I/O • 1 x 电源按钮 • 1 x 耳机插孔 • 1 x USB 3.2 Gen1 Type-A 端口 •...
  • Page 127 X600D5-P1 RAID • 支持 RAID 0 和 RAID 1，用于 M.2 NVMe 存储设备 接口 • SPI TPM 2.0 IC (NUVOTON NPCT750)（选购） • 1 x COM 端口接脚 • 1 x 机箱侵入接脚 • 1 x CPU 风扇接口（4 针） * CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。...
  • Page 128 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 短接：清除 CMOS (CLRCMOS1) 开路：默认 2 针跳线 （见第 1 页，第 6 个） CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系 统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭 计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住 在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必 须先启动系统，并在关闭后再执行清除 CMOS 操作。 如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项“Clear Status”（清除状态） 调整为清除前一个机箱侵入状态的记录。...
  • Page 129 X600D5-P1 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚 和接口上将会对主板造成永久性损坏。 串行 ATA3 接口 此 SATA3 接口支持数据传输速 （SATA1: 率最高为 6.0 Gb/s 的内部存储 见第 1 页，第 5 个） 设备的 SATA 数据线。 CPU 风扇接口 此主板提供 4 针 CPU 风扇（静 （4 针 CPU_FAN1） 音风扇）接口。如果您打算连 （见第 1 页，第 2 个）...
  • Page 130 机箱侵入接头 此主板支持 CASE OPEN（机箱 （2 针 P305） 打开）检测功能 - 检测机箱盖 Signal （见第 1 页，第 7 个） 是否拆下。此功能需要采用侵 入检测设计的机箱。 2.5W 音频放大器输出接脚 请将机箱扬声器连接到此接头。 （2 针 MONO1） MONO_OUT+ MONO_OUT- （见第 1 页，第 4 个）...
  • Page 131 X600D5-P1 1.5 M.2 WiFi/BT 模块安装指南 M.2 是一种小尺寸、多用途卡边缘接口，用于取代 mPCIe 和 mSATA。M.2 Socket (Key E)，支持类型 2230 WiFi/BT 模块。 安装 WiFi/BT 模块 步骤 1 准备好 2230 型 WiFi/BT 模块和螺 钉。 步骤 2 找到需要使用的螺母位置。 PCB Length: 3cm Module Type: Type2230 步骤 3 将 WiFi/BT 模块轻轻插入 M.2 插槽...
  • Page 132 步骤 4 用螺丝刀拧紧螺丝，将模块固定到 位。请勿过分拧紧螺丝，否则可能 会损坏模块。...
  • Page 133 X600D5-P1 1.6 M.2 SSD 模块安装指南 M.2 是一种小尺寸、多用途卡边缘接口，用于取代 mPCIe 和 mSATA。超级 M.2 接口 （M2_1 和 M2_2，Key M）, 支持类型 2280 PCIe Gen4x4 (64 Gb/s) 模式。 安装 M.2 SSD 模块 步骤 1 准备好 M.2 SSD 模块和螺丝。 步骤 2 将 M.2 SSD 模块对准并轻轻插入 M.2 插槽。请注意，M.2 SSD 模块...
  • Page 134 M.2_SSD 模块支持列表 供应商 接口 ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA)(NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA)(NVMe) INTEL PCIe INTEL 600P-SSDPEKKW256G7-256GB (NVMe) INTEL PCIe...
  • Page 135 X600D5-P1 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息 产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有 的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成 严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一 中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的 限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准...
  • Page 136 1 簡介 感謝您購買華擎 X600D5-P1 主機板。在本文件中，第 1 章及第 2 章包含主機板的簡介 及逐步安裝指南。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 1.1 包裝內容 • X600D5-P1 主機板 • 1 x 快速安裝指南 • 1 x SATA 資料及電源纜線（選用） • 2 x 螺絲（適用於 M.2 插座）（選用） • 1 x 螺絲（適用於 WiFi 模組）（選用）...
  • Page 137 X600D5-P1 1.2 規格 平台 • 6.7-in x 6.8-in, 17.0 cm x 17.2 cm • 固態電容設計 • 支援 AMD Socket AM5 Ryzen 8000 及 7000 系列處理器 支援最高 65W CPU 4+1+1 電源相位設計 晶片組 • AMD X600 記憶體 • 雙通道 DDR5 記憶體技術 • 2 x DDR5 SO-DIMM 插槽...
  • Page 138 • 2.5 Gigabit LAN 10/100/1000/2500 Mb/s • Dragon RTL8125BG • 支援 Dragon 2.5G LAN 軟體 - 智慧自動調整頻寬控制 - 使用者視覺人性化 UI - 視覺網路使用統計資料 - 適合遊戲、瀏覽器和串流模式的最佳化預設設定 - 使用者自訂優先順序控制 前面板 I/O • 1 x 電源按鈕 • 1 x 耳機 / 耳機組插孔 • 1 x USB 3.2 Gen1 Type-A 連接埠 •...
  • Page 139 X600D5-P1 RAID • 針對 M.2 NVMe 儲存裝置支援 RAID 0 和 RAID 1 接頭 • SPI TPM 2.0 IC (NUVOTON NPCT750)（選用） • 1 x COM 連接埠排針 • 1 x 機殼防護排針 • 1 x CPU 風扇接頭 (4-pin) * CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。...
  • Page 140 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有 跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路：清除 CMOS (CLRCMOS1) 開啟：預設 2-pin 跳線 （請參閱第 1 頁，編號 6） 您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。 若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機 殼防護狀態的紀錄。...
  • Page 141 X600D5-P1 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及 接頭上，將造成主機板永久性的受損。 Serial ATA3 接頭 此 SATA3 接頭皆支援內部儲存 (SATA1: 裝置的 SATA 資料纜線，最高 請參閱第 1 頁，編號 5） 可達 6.0 Gb/s 資料傳輸率。 CPU 風扇接頭 本主機板提供 4-Pin CPU 風扇 (4-pin CPU_FAN1) （靜音風扇）接頭。若您計畫 （請參閱第 1 頁， 連接 3-Pin CPU 風扇，請接至 FAN_VOLTAGE 編號...
  • Page 142 機殼防護排針 本主機板支援「機殼開啟」 (2-pin P305) 偵測功能，可偵測機殼外蓋是 Signal （請參閱第 1 頁， 否遭移除。若要使用本功能， 編號 7） 機殼必須採用機殼防護偵測設 計。 2.5W 音訊 AMP 輸出排針 請將機殼喇叭連接至此排針。 (2-pin MONO1) MONO_OUT+ MONO_OUT- （請參閱第 1 頁， 編號 4）...
  • Page 143 X600D5-P1 1.5 M.2 WiFi/BT 模組安裝指南 M.2 為小型多功能卡緣接頭，用於取代 mPCIe 和 mSATA。M.2 插座 (Key E)，支援 2230 型 WiFi/BT 模組。 安裝 WiFi/BT 模組 步驟 1 準備 2230 型 WiFi/BT 模組和螺絲。 步驟 2 找到要使用的螺帽位置。 PCB Length: 3cm Module Type: Type2230 步驟 3 將 WiFi/BT 模組輕輕插入 M.2 插...
  • Page 144 步驟 4 使用螺絲起子鎖緊螺絲，固定模 組。請勿過度鎖緊螺絲，以免損壞 模組。...
  • Page 145 X600D5-P1 1.6 M.2 SSD 模組安裝指南 M.2 為小型多功能卡緣接頭，用於取代 mPCIe 和 mSATA。Hyper M.2 插座（M2_1 和 M2_2，Key M）支援 2280 型 PCIe Gen4x4 (64 Gb/s) 模式。 安裝 M.2 SSD 模組 步驟 1 準備 M.2 SSD 模組和螺絲。 步驟 2 對齊並將 M.2 SSD 模組輕輕插入 M.2 插槽。請注意，M.2 SSD 模組...
  • Page 146 M.2_SSD 模組支援清單 廠商 介面 ADATA PCIe ADATA ASX7000NPC-512GT-C (XPG SX7000) (NVMe) ADATA PCIe ADATA ASX8000NPC-512GM-C (XPG ASX8000) (NVMe) Apacer PCIe Apacer Z280 AP240GZ280-240G (NVMe) Intel PCIe Intel Optane Memory 32GB (MEMPEK1W032GA) (NVMe) Intel PCIe Intel Optane Memory 16GB (MEMPEK1W016GA) (NVMe) INTEL PCIe INTEL 600P-SSDPEKKW256G7-256GB (NVMe)
  • Page 147 • Mendukung memori DDR5 non-ECC, tanpa buffer hingga 6400+(OC)* • Kapasitas maksimum memori sistem: 96GB * Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) Slot Ekspansi • 1 x Soket M.2 (Tombol E), mendukung modul WiFi/BT tipe 2230 Grafik • Grafis AMD RDNA...
  • Page 148 • 2,5 LAN Gigabit 10/100/1000/2500 Mb/s • Dragon RTL8125BG • Mendukung Perangkat Lunak Dragon 2,5G LAN Software - Kontrol Bandwidth Penyesuaian Otomatis Pintar - UI Visual Praktis - Statistik Penggunaan Jaringan Visual - Pengaturan Default Optimal untuk Game, Browser, dan Mode Streaming - Kontrol Prioritas Kustom Pengguna I/O Panel...
  • Page 149 X600D5-P1 RAID • Mendukung RAID 0 dan RAID 1 untuk perangkat penyimpanan M.2 NVMe Konektor • SPI TPM 2.0 IC (NUVOTON NPCT750) (Opsional) • 1 x Header Port COM • 1 x Header Sasis Intrusion • 1 x Konektor Kipas CPU (4-pin) * Konektor Kipas CPU mendukung kipas CPU dengan daya kipas maksimum 1A (12W).

  • Page 150: Declaration Of Conformity

    DECLARATION OF CONFORMITY Per FCC Part 2 Section 2.1077(a) Responsible Party Name: ASRock Incorporation Address: 13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard X600D5-P1 Model Number : Conforms to the following speci cations:...

  • Page 151: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) X600D5-P1 (Model Designation / Trade Name) EMC Directive – 2014/30/EU EN 55032: 2015 / A11: 2020, EN 55035: 2017 / A11: 2020 EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013...
  • Page 152 EU Declaration of Conformity Product: Product Motherboard Model X600D5-P1 Authorized Representative (UK-GB): Name: Gary Tsui Address: Bijsterhuizen 11-11, 6546 AR Nijmegen,The Netherlands Contact person: Gary Tsui This declaration is issued under the sole responsibility of the mentioned Manufacturer. The subject equipment under declaration is in conformity with the UK-GB Regulation(s) below: e Electromagnetic Compatibility Regulations 2016 (S.I.
