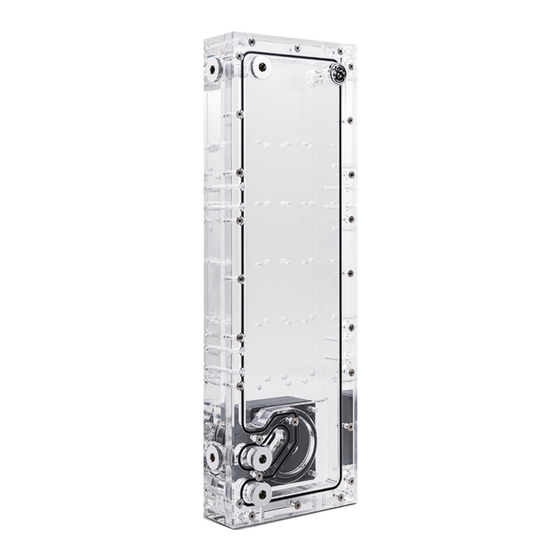

Bitspower CR360 Reservoir Slim Edition
Accessories
1
BPM-WTCR360S
2
1 SET
3
4
5
6
[ 1 ]
instruction manual
V1
Mounting bracket (short)
Mounting bracket (long)
M3x45mm Screw
M3x5mm Screw
M4x6mm Screw
2 PCS
2 PCS
4 PCS
4 PCS
4 PCS

Advertisement

loading
Need help?

Need help?

Do you have a question about the BPM-WTCR360S and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Bitspower BPM-WTCR360S

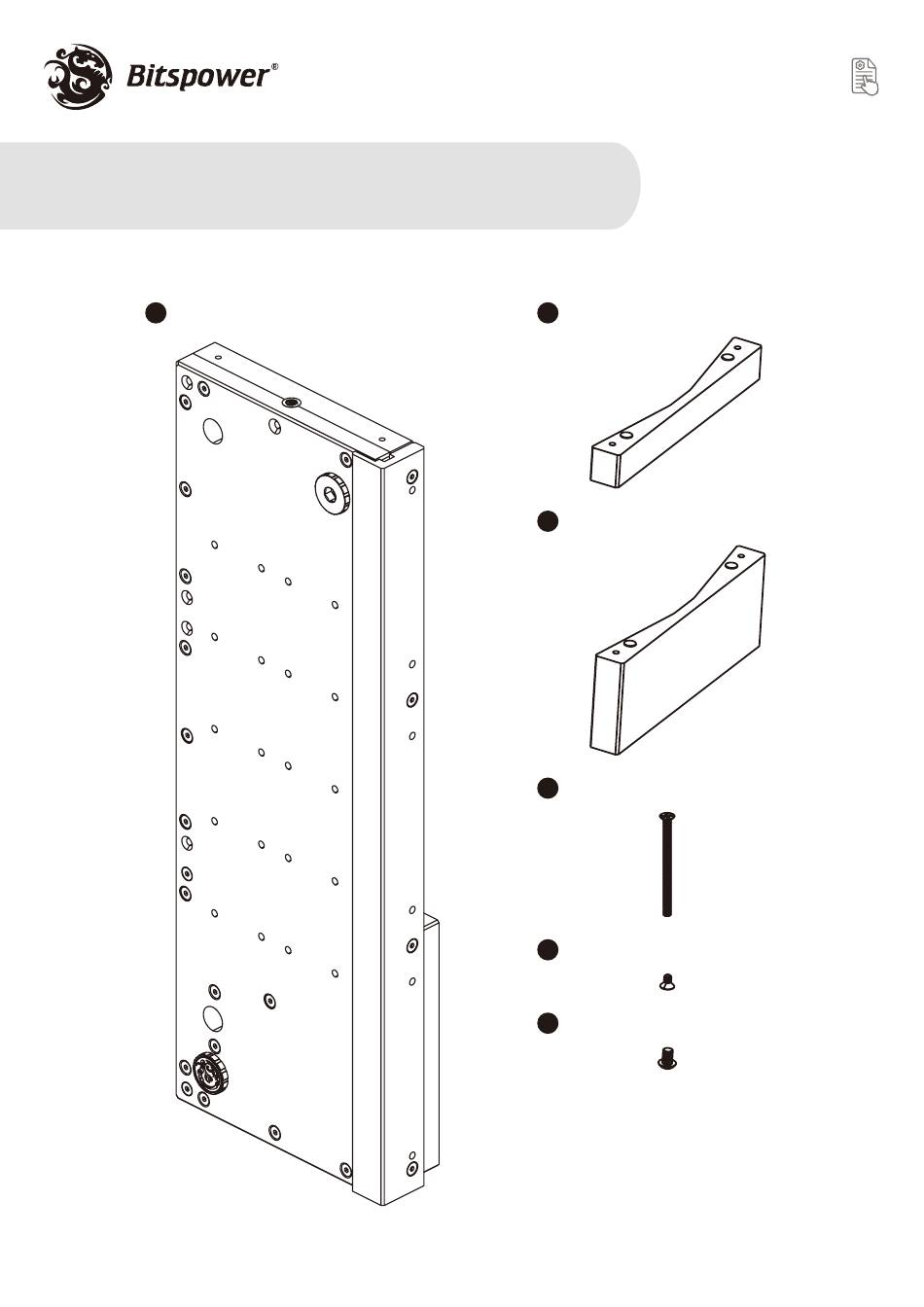

  • Page 1 Bitspower CR360 Reservoir Slim Edition Accessories BPM-WTCR360S 1 SET Mounting bracket (short) 2 PCS Mounting bracket (long) 2 PCS M3x45mm Screw 4 PCS M3x5mm Screw 4 PCS M4x6mm Screw 4 PCS [ 1 ]...
  • Page 2 Assembly steps Installation For Mounting bracket (short) step 1 step 2 Assemble the M3x5mm screws Install the mounting bracket (short) step 3 step 4 41.2 Installed in the chassis 48.5 Dimension [ 2 ]...
  • Page 3 Assembly steps Installation For Mounting bracket (long) step 1 step 2 Assemble the M3x5mm screws Install the mounting bracket (long) step 3 step 4 64.2 Installed in the chassis 68.2 Dimension [ 3 ]...
  • Page 4 Recommend For Vertical stand(Additional purchases) Method A step 1 step 2 step 3 step 4 [ 4 ]...
  • Page 5 Method B step 1 step 2 step 3 step 4 [ 5 ]...
  • Page 6 Recommend For Hole offset block(Additional purchases) Method A Method B [ 6 ]...
  • Page 7 Dimension (After installing the lighting module and the vertical bracket) 23.2 22.8 PUMP SPECIFICATION Rated voltage:12V DC Power consumption:8.4W Maximum flow:460±15% L/h Noise:≤ 24dBA PWM:Yes MTBF:15000 hours Warranty:2 years [ 7 ]...
  • Page 8 Bitspower recommends that customers use Bitspower Pellucid Coolant for their coolant fluid. It is also recommended to use Bitspower Dye to create any desired color. If the customer chooses different liquid coolants,...
  • Page 9 使用說明書 Bitspower CR360 Reservoir Slim Edition 配件 BPM-WTCR360S 1 組 固定支架 2 個 墊高支架 2 個 M3x45mm 螺絲 4 支 M3x5mm 螺絲 4 支 M4x6mm 螺絲 4 支 [ 9 ]...
  • Page 10 組裝步驟 使用說明 針對固定支架 方法 A 步驟 1 步驟 2 組裝 M3x5mm 螺絲 安裝固定支架 步驟 3 步驟 4 41.2 安裝於機殼 48.5 尺寸參考 [ 10 ]...
  • Page 11 組裝步驟 使用說明 針對墊高支架 方法 A 步驟 1 步驟 2 組裝 M3x5mm 螺絲 安裝墊高支架 步驟 3 步驟 4 64.2 安裝於機殼 68.2 尺寸參考 [ 11 ]...
  • Page 12 推薦 針對垂直支架 ( 額外購買 ) 方法 A 步驟 1 步驟 2 步驟 3 步驟 4 [ 12 ]...
  • Page 13 方法 B 步驟 1 步驟 2 步驟 3 [ 13 ]...
  • Page 14 推薦 滑塊 ( 額外購買 ) 方法 A 方法 B [ 14 ]...
  • Page 15 尺寸參考 23.2 22.8 水泵規格 額定電壓:12V DC 功率消耗:8.4W 最大流量:460±15% L/h 噪音:≤ 24dBA PWM:Yes MTBF:≥ 15000 hours 保固:2 years [ 15 ]...
  • Page 16 注意 跑水前,請先確認所有零件已安裝在正確的位置上,在不開主機,單開水 泵的情况下,進行 24 小時的跑水測試, 確保無漏水情况後再開主機,避 免發生漏水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力,如有更動恕不另行通知, 產品顏色與配件以實物為準。 當使用測氣產品測試水路時,為避免由於壓力過大導致產品損壞,輸入的 壓力請不要超過 0.5kg/cm (Bar),如因壓力過大造成產品損壞,將由客戶 自行承擔,嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用 Bitspower 透明冷卻液。此外,也可以添加 Bitspower 染料到透明冷卻液中以滿足顏色要求。如果消費者選擇不同的 水冷液,可能會引起水路配件中的塗層剝落、積垢堵塞水道、水泵磨損、 水箱管破裂、破壞 O 型圈密封性導致漏水等。任何因使用不當水冷液導致 相關的問題將由消費者自行負責。 [ 16 ]...
  • Page 17 使用说明书 Bitspower CR360 Reservoir Slim Edition 配件 BPM-WTCR360S 1 组 固定支架 2 个 垫高支架 2 个 M3x45mm 螺丝 4 支 M3x5mm 螺丝 4 支 M4x6mm 螺丝 4 支 [ 17 ]...
  • Page 18 组装步骤 使用说明 针对固定支架 方法 A 步骤 1 步骤 2 组装 M3x5mm 螺丝 安装固定支架 步骤 3 步骤 4 41.2 安装于机壳 48.5 尺寸参考 [ 18 ]...
  • Page 19 组装步骤 使用说明 针对垫高支架 方法 A 步骤 1 步骤 2 组装 M3x5mm 螺丝 安装垫高支架 步骤 3 步骤 4 64.2 安装于机壳 68.2 尺寸参考 [ 19 ]...
  • Page 20 推荐 针对垂直支架 ( 额外购买 ) 方法 A 步骤 1 步骤 2 步骤 3 步骤 4 [ 20 ]...
  • Page 21 方法 B 步骤 1 步骤 2 步骤 3 [ 21 ]...
  • Page 22 推荐 滑块 ( 额外购买 ) 方法 A 方法 B [ 22 ]...
  • Page 23 尺寸参考 23.2 22.8 水泵规格 额定电压:12V DC 功率消耗:8.4W 最大流量:460±15% L/h 噪音:≤ 24dBA PWM:Yes MTBF:≥ 15000 hours 保固:2 years [ 23 ]...
  • Page 24 注意 跑水前,请先确认所有零件已安装在正确的位置上,在不开主机,单开水 泵的情况下,进行 24 小时的跑水测试, 确保无漏水情况后再开主机,避 免发生漏水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力,如有更动恕不另行通知, 产品颜色与配件以实物为准。 当使用测气产品测试水路时,为避免由于压力过大导致产品损坏,输入的 压力请不要超过 0.5kg/cm (Bar),如因压力过大造成产品损坏,将由客户 自行承担,严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用 Bitspower 透明冷却液。此外,也可以添加 Bitspower 染料到透明冷却液中以满足颜色要求。如果消费者选择不同的 水冷液,可能会引起水路配件中的涂层剥落、积垢堵塞水道、水泵磨损、 水箱管破裂、破坏 O 型圈密封性导致漏水等。任何因使用不当水冷液导致 相关的问题将由消费者自行负责。 [ 24 ]...
