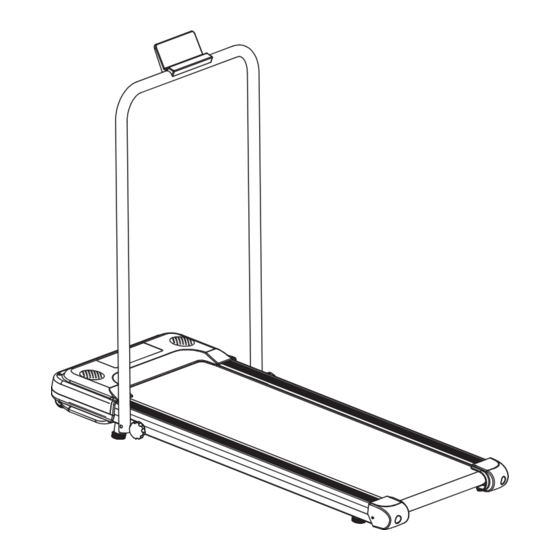

Summary of Contents for Bcube ZETAQ
-
Page 2: Istruzioni Di Sicurezza
ISTRUZIONI D'USO ISTRUZIONI DI SICUREZZA Tenere tutti gli indumenti appesi e gli asciugamani lontani dal nastro di corsa. Se un oggetto si incastra, spegnere Leggere attentamente l'intero manuale prima di montare o immediatamente l'apparecchio. utilizzare il dispositivo. Prestare attenzione quando si avvia o si arresta Utilizzare il dispositivo solo come descritto nelle istruzioni. -
Page 3: Istruzioni Di Montaggio
ISTRUZIONI D'USO ENTITÀ DELLA FORNITURA, SINGOLE PARTI E STRUMENTI Descrizione Pezzo Descrizione Pezzo Vite M3x40 (n. 38) Lubrificante Chiave a brugola Manopola M12 (No36) ISTRUZIONI DI MONTAGGIO Prima di iniziare il montaggio del tapis roulant, verificare che siano presenti tutti i componenti specificati. Alcune delle fasi di montaggio richiedono un sollevamento pesante. - Page 4 ISTRUZIONI D'USO FASE 2: Utilizzare le manopole in dotazione (36) per fissare saldamente il corrimano su entrambi i lati. FASE 3: Utilizzare le viti in dotazione (38) per fissare la staffa (37) al corrimano.
- Page 5 ISTRUZIONI D'USO DISEGNO DELL'ESPLOSIONE...
-
Page 6: Elenco Delle Parti Di Ricambio
ISTRUZIONI D'USO ELENCO DELLE PARTI DI RICAMBIO Designazione Pezzo Designazione Pezzo Telaio Cavo Binario laterale Chiave a brugola Nastro di corsa Lubrificante Tavola di corsa Telecomando Coperchio del motore Fissaggio laterale Coperchio del motore Vite M4*12 Tappo terminale Bullone M6*20 Scheda madre Bullone M8*40 Motore... -
Page 7: Attivazione Del Telecomando
ISTRUZIONI D'USO FUNZIONAMENTO DEL COMPUTER ATTIVAZIONE DEL TELECOMANDO Inserire la cella a bottone sul retro del telecomando Con il tapis roulant acceso, premere il pulsante di avvio finché non si sente "di". Per avviare il tapis roulant utilizzare il telecomando FUNZIONI CHIAVE DEL TELECOMANDO Con il pulsante SPEED "-"... -
Page 8: Problemi E Rimedi
ISTRUZIONI D'USO PROBLEMI E RIMEDI PROBLEMA POSSIBILI CAUSE RIMEDIO Il cavo di alimentazione non è collegato Inserire il cavo di alimentazione L'interruttore On/Off non è impostato su On Posizionare l'interruttore On/Off su On Il fusibile della casa è saltato Controllare i fusibili della casa Il cavo del tirante destro è... - Page 9 ISTRUZIONI D'USO PROBLEMA POSSIBILI CAUSE RIMEDIO Cavo di collegamento al motore difettoso o Controllare il cavo di collegamento del motore nel ll t t Controllare la lubrificazione e la tensione del tappeto di scorrimento; escludere altre cause che Motore sovraccarico potrebbero frenare il nastro, come rulli difettosi o Messaggio di errore sul oggetti estranei.
- Page 10 ISTRUZIONI D'USO MANUTENZIONE / ASSISTENZA TENSIONE DEL TAPPETO DI SCORRIMENTO Una pulizia/manutenzione regolare aumenta la durata del Se il tappeto da corsa scivola o si avverte un'esitazione durante i dispositivo. singoli passi, è necessario aumentare la tensione. Ispezionare regolarmente il tapis roulant e, se necessario, serrare Ruotare la vite posteriore sinistra di 1/4 di giro in senso orario.
- Page 11 BEDIENUNGSANLEITUNG SICHERHEITSINWEISE Halten Sie alle hängenden Kleidungsstücke und Handtücher vom laufenden Band fern. Sollte ein Gegenstand stecken Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie bleiben, schalten Sie das Gerät sofort aus. das Gerät montieren oder in Betrieb nehmen. Seien Sie vorsichtig, wenn Sie das Training beginnen oder Benutzen Sie das Gerät nur wie in der Anleitung beschrieben.
- Page 12 BEDIENUNGSANLEITUNG LIEFERUMFANG, EINZELTEILE UND WERKZEUGE Beschreibung Stück Beschreibung Stück Schraube M3x40 (Nr. 38) Silikonöl Inbusschlüssel M12 Handrad (No36) AUFBAUANLEITUNG Bevor Sie anfangen das Laufband aufzubauen, überprüfen Sie bitte, dass alle angegebenen Teile vorhanden sind. Manche der Aufbauschritte verlangen schweres Heben. Es wird empfohlen, dass Sie sich beim Aufbau dieses Produkts von einer anderen Person unterstützen lassen.
- Page 13 BEDIENUNGSANLEITUNG SCHRITT 2: Verwenden Sie die mitgelieferten Handräder (36), um den Handlauf auf beiden Seiten fest zu befestigen. SCHRITT 3: Verwenden Sie die mitgelieferten Schrauben (38), um die Konsole (37) am Handlauf zu befestigen...
- Page 14 BEDIENUNGSANLEITUNG EXPLOSIONSZEICHNUNG...
- Page 15 BEDIENUNGSANLEITUNG ERSATZTEILLISTE Bezeichnung Stück Bezeichnung Stück Rahmen Kabel Seitenholm Inbusschlüssel Trittbrett Silikonöl Laufmate Fernbedienung Motorabdeckung Seitenfixierung Motorabdeckung Schraube M4*12 Endkappe Schraube M6*20 Controller-Platine Schraube M8*40 Motor Unterlegscheibe φ16*φ9*0,8 Motorriemen Mutter M8 Sicherungssatz Schraube M6*60 Schalter Unterlegscheibe φ6,5*φ12*T1,2 Kabelschloss Konsole Schaumstoffklebeband Schraube M6*50 bewegliches Rad Schraube M8*10...
-
Page 16: Tastenfunktionen Der Fernbedienung
BEDIENUNGSANLEITUNG COMPUTERBEDIENUNG AKTIVIERUNG DER FERNBEDIENUNG Setzen Sie die Knopfzelle auf der Rückseite der Fernbedienung ein Drücken Sie die Start-Taste bei eingeschalteten Laufband bis Sie "di" hören Verwenden Sie die Fernbedienung, um das Laufband zu starten TASTENFUNKTIONEN DER FERNBEDIENUNG SPEED “-” – Taste können Sie die Geschwindigkeit verringern. - Page 17 BEDIENUNGSANLEITUNG PROBLEME UND BEHEBUNG PROBLEM MÖGLICHE URSACHEN BEHEBUNG Netzkabel ist nicht einsteckt Netzkabel einstecken Der Ein/Ausschalter ist nicht auf Ein gestellt Der Ein/Ausschalter auf Ein stellen Die Haussicherung ist herausgesprungen Die Haussicherungen prüfen Das Kabel im rechten Holm ist oben- oder unten Kabelverbindung anhand Aufbauanleitung prüfen ab geschert Das Laufband lässt sich nicht...
- Page 18 BEDIENUNGSANLEITUNG PROBLEM MÖGLICHE URSACHEN BEHEBUNG Verbindungskabel zum Motor defekt oder lose Motor-Verbindungskabel im Motorraum prüfen Schmierung und Spannung der Laufmatte prüfen; Motor überlastet sonstige Ursachen die das Band bremsen können Fehlermeldung auf Display wie defekte Rollen oder Fremdkörper ausschließen E-02 Motor defekt Motor tauschen Verbindungskabel zwischen Motor und Controller...
-
Page 19: Wartung / Instandhaltung
BEDIENUNGSANLEITUNG WARTUNG / INSTANDHALTUNG Verwenden Sie nur Silikonöl, das keine Erdölkomponenten enthält. Ein regelmäßiges Säubern/Warten erhöht die Lebensdauer Ihres Gerätes. SPANNEN DER LAUFMATTE Untersuchen Sie Ihr Laufband regelmäßig und ziehen Sie lockere Teile gegebenenfalls nach. Tauschen Sie abgenutzte Teile sofort Sollte die Laufmatte durchrutschen oder bei einzelnen Schritten aus. -
Page 20: Safety Instructions
OPERATING INSTRUCTIONS SAFETY INSTRUCTIONS Use caution when starting or stopping the workout. Use the handrail whenever possible. Hold onto the handrail when Read the entire manual carefully before mounting or operating running at a very low speed. Do not get off the treadmill the device. - Page 21 OPERATING INSTRUCTIONS SCOPE OF DELIVERY, INDIVIDUAL PARTS AND TOOLS Description Piece Description Piece Screw M3x40 (No. 38) Silicone oil Allen key M12 Handwheel (No36) ASSEMBLY INSTRUCTIONS Before you start assembling the treadmill, please check that all the specified parts are present. Some of the assembly steps require heavy lifting.
- Page 22 OPERATING INSTRUCTIONS STEP 2: Use the supplied handwheels (36) to securely fasten the handrail on both sides. STEP 3: Use the supplied screws (38) to attach the bracket (37) to the handrail...
-
Page 23: Explosion Drawing
OPERATING INSTRUCTIONS EXPLOSION DRAWING... -
Page 24: Spare Parts List
OPERATING INSTRUCTIONS SPARE PARTS LIST Designation Piece Designation Piece Frame Cable Side rail Allen key Running board Silicone oil Run Mate Remote control Engine cover Side fixation Engine cover Screw M4*12 End cap M6*20 bolt Controller board M8*40 bolt Motor Washer φ16*φ9*0.8 Motor belt Nut M8... -
Page 25: Computer Operation
OPERATING INSTRUCTIONS COMPUTER OPERATION ACTIVATION OF THE REMOTE CONTROL Insert the button cell on the back of the remote control With the treadmill turned on, press the start button until you hear "di". Use the remote control to start the treadmill KEY FUNCTIONS OF THE REMOTE CONTROL SPEED "-"... - Page 26 OPERATING INSTRUCTIONS PROBLEMS AND REMEDY PROBLEM POSSIBLE CAUSES REMEDY Power cord is not plugged in Plug in power cable The On/Off switch is not set to On Set the On/Off switch to On The house fuse has jumped out Check the house fuses The cable in the right tie bar is sheared off at the Check cable connection according to assembly top or bottom...
- Page 27 OPERATING INSTRUCTIONS PROBLEM POSSIBLE CAUSES REMEDY Connection cable to motor defective or loose Check engine connection cable in engine Check lubrication and tension of the running mat; Motor overloaded rule out other causes that could brake the belt, such as defective rollers or foreign objects. Error message on display E-02 Motor defective...
-
Page 28: Maintenance & Servicing
OPERATING INSTRUCTIONS MAINTENANCE / SERVICING TENSIONING THE RUNNING MAT Regular cleaning/maintenance increases the service life of your If the running mat slips or you feel a faltering during individual device. steps, it is necessary to increase the tension. Inspect your treadmill regularly and tighten loose parts if Turn the left rear screw 1/4 turn clockwise.
