WoodLife Garden GORDON 38492 Assembly Instructions Manual

Garden shed 11x7
Hide thumbs

Advertisement

Quick Links

Download this manual
Notice de montage
FR
Assembly instructions
EN
Montageanleitung
DE
Instruciones de montaje
ES
Istruzioni di montaggio
IT
Instrukcja montażu
PL
2
22
42
62
82
102
11x7

Advertisement

loading
Need help?

Need help?

Do you have a question about the GORDON 38492 and is the answer not in the manual?

Questions and answers

Related Manuals for WoodLife Garden GORDON 38492

Summary of Contents for WoodLife Garden GORDON 38492

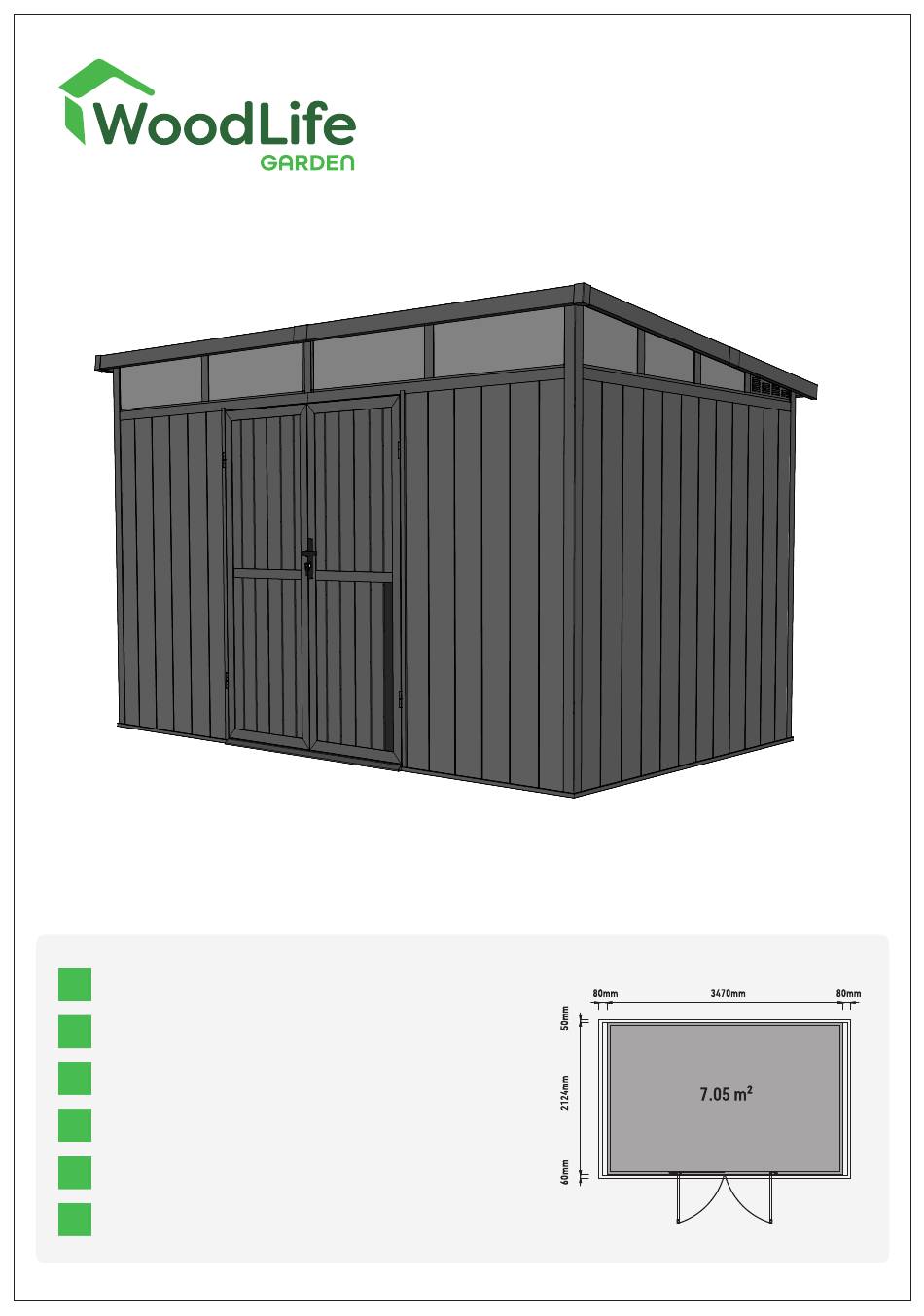

  • Page 1 11x7 Notice de montage Assembly instructions Montageanleitung Instruciones de montaje Istruzioni di montaggio Instrukcja montażu...
  • Page 2 FRANÇAIS RECOMMANDATIONS Veuillez lire la liste des composants AVANT le montage, assurez-vous qu’aucune pièce n’est endommagée ou manquante. Relisez l’intégralité des instructions de montage. Assemblez toutes les pièces en suivant les instructions de ce manuel et ne sautez aucune étape. Traitez les panneaux muraux avec un soin extrême avant et pendant le montage.
  • Page 3 FRANÇAIS Schéma de l’abri de jardin Outils nécessaires à l’installation...
  • Page 4 FRANÇAIS Structure Description QTÉ Code Cadre inférieur en aluminium M1107 (avant et arrière) 35.2-30-1742-1 35x20 L=1742mm Cadre inférieur en aluminium M1107 (avant et arrière) 35.2-30-1742-2 35x20 L=1742mm Châssis inférieur en aluminium M1107 (gauche et droite) 35.2-30-2124 35x20 L=2124mm Colonne en aluminium Colonne avant (avant gauche) gauche M1107...
  • Page 5 FRANÇAIS Structure Description QTÉ Code Fenêtre (côté droit) M0907 2045x321x107 1996-322 Carreau d'acier de couleur 840x2230 2200 Double Door 1350x1830 Mur en planches de WPC 176×20L 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 176×20L Poutre en aluminium M0907 69x47 L=600mm 69-47-600 Poutre en aluminium...
  • Page 6 FRANÇAIS FRANÇAIS Vis 8x80 Structure Structure Description Description QTÉ QTÉ Code Code Vis 4x16 Cadre inférieur en alu- Cadre inférieur en aluminium M0707 M1107 minium (avant et arrière) (avant et arrière) 35.2-30-2124 35.2-30-1742-1 Rivet 4x10 35x20L=2124mm 35x20 L=1742mm Cadre inférieur en aluminium Colonne avant M1107 Colonne en aluminium (avant...
  • Page 7 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 ENGLISH Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte...

  • Page 8: Care And Safety Instructions

    ENGLISH RECOMMENDATIONS Please read the components list BEFORE assembly, make sure that no parts are damaged or missing. Read through the complete assembly instructions again. Assemble all parts according to the instructions in this manual and do not skip any step. Treat the wall panels with extreme care before and during assembly.

  • Page 9: Tools Required For Installation

    ENGLISH Garden Shed Three-view Drawing Tools Required for Installation...
  • Page 10 ENGLISH Structure Description Code Aluminum Bottom Frame M1107 (Front & Rear) 35.2-30-1742-1 35x20 L=1402mm Aluminum Bottom Frame M1107 (Front & Rear) 35.2-30-1742-2 35x20 L=1402mm Aluminum Bottom Frame M1107 (Left & Right) 35.2-30-2124 35x20 L=2124mm Aluminum Column Left front column (Left Front) M1107 59x59 L=2222mm 59-59-2222...
  • Page 11 ENGLISH Structure Description Code Window (Right Side) M1107 2045x321x107 1996-322 Color Steel Tile 840x2230 2200 Double Door 1350x1830 WPC Plank Wall 176×20L 170x20 L=1875 WPC Plank Wall 170x20 L=1964 176×20L Aluminum Beam M01107 69x47 L=600mm 69-47-600 Aluminum Beam M1107 19.8x19.8 L=600mm 19.8-19.8-600 Gutter for roof CCP-M-1107...
  • Page 12 FRANÇAIS ENGLISH Screws 8x80 Structure Structure Description Description QTÉ Code Code Screws 4x16 Cadre inférieur en alu- Aluminum Bottom Frame M0707 M1107 minium (avant et arrière) (Front & Rear) 35.2-30-2124 35.2-30-1742-1 Rivet 4x10 35x20L=2124mm 35x20 L=1402mm Aluminum Bottom Frame Colonne avant M1107 Colonne en aluminium (avant (Front &...
  • Page 13 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 DEUTSCH Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte...
  • Page 14 DEUTSCH EMPFEHLUNGEN Lesen Sie bitte VOR dem Zusammenbau die Liste der Bestandteile durch und vergewissern Sie sich, dass keine Teile beschädigt sind oder fehlen. Lesen Sie die gesamte Aufbauanleitung. Bauen Sie alle Teile gemäß den Anweisungen in dieser Anleitung zusammen und lassen Sie keinen Schritt aus. Behandeln Sie die Wandpaneele vor und während der Montage mit äußerster Sorgfalt.

  • Page 15: Benötigtes Werkzeug

    DEUTSCH Schema des Gartenhauses Benötigtes Werkzeug...
  • Page 16 DEUTSCH Abbildung Beschreibung Anzahl Code Unterer Aluminiumrahmen M1107 (vorne und hinten) 35.2-30-1742-1 35x20 L=1402mm Unterer Aluminiumrahmen M1107 (vorne und hinten) 35.2-30-1742-2 35x20 L=1402mm Unterer Aluminiumrahmen M1107 (links und rechts) 35.2-30-2124 35x20 L=2124mm Linke vordere Aluminiumsäule (vorne links) Säule M1107 59x59 L=2222mm 59-59-2222 Rechte vordere Aluminiumsäule (rechts vorne)
  • Page 17 DEUTSCH Abbildung Beschreibung Anzahl Code Fenster (rechte Seite) M1107 2045x321x107 1996-322 Farbige Dachplatte aus Stahl 840x2230 2200 Doppeltür 1350x1830 Wand aus WPC-Brettern 176×20L 170x20 L=1875 Wand aus WPC-Brettern 170x20 L=1964 176×20L Balken aus Aluminium M01107 69x47 L=600mm 69-47-600 Balken aus Aluminium M1107 19.8x19.8 L=600mm 19.8-19.8-600...
  • Page 18 FRANÇAIS DEUTSCH Schrauben 8x80 Abbildung Structure Beschreibung Description Anzahl QTÉ Code Code Schrauben 4x16 Cadre inférieur en alu- Unterer Aluminiumrahmen M0707 M1107 minium (avant et arrière) (vorne und hinten) 35.2-30-2124 35.2-30-1742-1 35x20L=2124mm 35x20 L=1402mm Niete 4x10 Unterer Aluminiumrahmen Colonne avant M1107 Colonne en aluminium (avant (vorne und hinten)
  • Page 19 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 ESPAÑOL Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte...

  • Page 20: Instrucciones De Seguridad

    ESPAÑOL RECOMENDACIONES Por favor, lea la lista de montaje de los componentes, asegúrese de que ninguna pieza esté dañada o faltante. Lea las instrucciones de montaje varias veces. Monte las piezas según las instrucciones y no se salte ninguna parte Trate los paneles de la pared con cuidado antes y durante el montaje.

  • Page 21: Herramientas Necesarias Para La Instalación

    ESPAÑOL Caseta de jardín dibujo 3D Herramientas necesarias para la instalación...
  • Page 22 ESPAÑOL Estructura Descripción CANT. Código Telaio inferiore in alluminio M1107 (anteriore e posteriore) 35.2-30-1742-1 35x20 L=1402mm Telaio inferiore in alluminio M1107 (anteriore e posteriore) 35.2-30-1742-2 35x20 L=1402mm Telaio inferiore in alluminio M1107 (sinistra e destra) 35.2-30-2124 35x20 L=2124mm Columna delan- Colonna in alluminio tera izquierda (anteriore sinistro)
  • Page 23 ESPAÑOL Estructura Descripción CANT. Código Ventana (lado derecho) M1107 2045x321x107 1996-322 Azulejo de acero de color 840x2230 2200 Puerta doble 1350x1830 Pared de tablones de WPC 176×20L 170x20 L=1875 Pared de tablones de WPC 170x20 L=1964 176×20L Viga de aluminio M01107 69x47 L=600mm 69-47-600...
  • Page 24 FRANÇAIS ESPAÑOL Tornillos 8x80 Estructura Structure Descripción Description CANT. QTÉ Código Code Tornillos 4x16 Cadre inférieur en alu- Telaio inferiore in alluminio M0707 M1107 minium (avant et arrière) (anteriore e posteriore) 35.2-30-2124 35.2-30-1742-1 Remache 4x10 35x20L=2124mm 35x20 L=1402mm Telaio inferiore in alluminio Colonne avant M1107 Colonne en aluminium (avant...
  • Page 25 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 ITALIANO Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte...
  • Page 26 ITALIANO RACCOMANDAZIONI Si prega di leggere l’elenco dei componenti PRIMA di procedere al montaggio, assicurarsi che nessuna parte sia danneggiata o mancante. Rileggere tutte le istruzioni di montaggio. Assemblare tutte le parti seguendo le istruzioni di questo manuale e non saltare alcun passaggio. Trattare i pannelli che costituiscono le pareti con estrema cura prima e durante il montaggio.

  • Page 27: Strumenti Necessari Per L'installazione

    ITALIANO Schema della casetta da giardino Strumenti necessari per l’installazione...
  • Page 28 ITALIANO Struttura Descrizione QTÀ Codice Telaio inferiore in alluminio M1107 (anteriore e posteriore) 35.2-30-1742-1 35x20 L=1402mm Telaio inferiore in alluminio M1107 (anteriore e posteriore) 35.2-30-1742-2 35x20 L=1402mm Telaio inferiore in alluminio M1107 (sinistra e destra) 35.2-30-2124 35x20 L=2124mm Colonna in alluminio Colonna anteriore (anteriore sinistra) sinistra M1107...
  • Page 29 ITALIANO Struttura Descrizione QTÀ Codice Finestra (lato destro) M1107 2045x321x107 1996-322 Pannello del tetto in acciaio colorato 840x2230 2200 Doppia Porta 1350x1830 Plancia per la parete in WPC 176×20L 170x20 L=1875 Plancia per la parete in WPC 170x20 L=1964 176×20L Trave di alluminio M01107 69x47 L=600mm...
  • Page 30 FRANÇAIS ITALIANO Viti 8x80 Structure Struttura Description Descrizione QTÉ QTÀ Codice Code Viti 4x16 Cadre inférieur en alu- Telaio inferiore in alluminio M0707 M1107 minium (avant et arrière) (anteriore e posteriore) 35.2-30-2124 35.2-30-1742-1 Rivetto 4x10 35x20L=2124mm 35x20 L=1402mm Telaio inferiore in alluminio Colonne avant M1107 Colonne en aluminium (avant...
  • Page 31 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 POLSKI Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte...
  • Page 32 POLSKI ZALECENIA Prosimy o zapoznanie się z listą elementów PRZED montażem oraz o upewnienie się, że żadna z części nie jest uszkodzona oraz o sprawdzenie, czy lista części jest kompletna względem niniejszej instrukcji. Przed przystąpieniem do prac montażowych, należy zapoznać się w całości z instrukcją montażu. Należy zamontować...
  • Page 33 POLSKI Schemat domku ogrodowego Narzędzia potrzebne do montażu...
  • Page 34 POLSKI Struktura Opis Ilość Aluminiowa rama dolna M1107 (przód i tył) 35.2-30-1742-1 35x20 L=1402mm Aluminiowa rama dolna M1107 (przód i tył) 35.2-30-1742-2 35x20 L=1402mm Aluminiowa rama dolna M1107 (lewa i prawa) 35.2-30-2124 35x20 L=2124mm Aluminiowa kolumna Przednia lewa (lewa przednia) kolumna M1107 59x59 L=2222mm 59-59-2222...
  • Page 35 POLSKI Struktura Opis Ilość Okno (prawa strona) M1107 2045x321x107 1996-322 Stalowa dachówka kolorowa 840x2230 2200 Drzwi podwójne 1350x1830 Ściana z desek WPC 176×20L 170x20 L=1875 Ściana z desek WPC 170x20 L=1964 176×20L Belka aluminiowa M01107 69x47 L=600mm 69-47-600 PBelka aluminiowa M1107 19.8x19.8 L=600mm 19.8-19.8-600...
  • Page 36 FRANÇAIS POLSKI Viti 8x80 Struktura Structure Description Opis Ilość QTÉ Code Viti 4x16 Cadre inférieur en alu- Aluminiowa rama dolna M0707 M1107 minium (avant et arrière) (przód i tył) 35.2-30-2124 35.2-30-1742-1 Rivetto 4x10 35x20L=2124mm 35x20 L=1402mm Aluminiowa rama dolna Colonne avant M1107 Colonne en aluminium (avant (przód i tył)
  • Page 37 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte...
  • Page 38 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 39 FRANÇAIS WOODLIFE FR: Après avoir préparé la zone d’installation de votre abri de jardin, veuillez d’abord vérifier les pièces selon la liste des pièces. ENG: After prepare the installation area for your garden shed, please check parts according to the part list firstly, then place those parts on site, and Structure Description QTÉ...
  • Page 40 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 41 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium FR: Installez l’abri de jardin par l’avant, insérez la colonne (gauche et avant) et la paroi en planches WPC dans la rainure des cadres inférieurs en aluminium, puis fixezla colonne et les planches à...
  • Page 42 FRANÇAIS WOODLIFE Installare le tavole della parete WPC una alla olta. Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222...
  • Page 43 FRANÇAIS WOODLIFE allare le tavole in WPC che costituiscono la te una alla volta. Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 FR: Installez le mur de planches WPC un par un. ENG: Install the WPC plank wall one by one.
  • Page 44 e) al suo posto, quindi inserire la trave ad FRANÇAIS WOODLIFE H in alluminio (retro) nella colonna. Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant...
  • Page 45 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: Installez le mur avant en planches WPC et la poutre en aluminium en forme de H (avant) dans l’endroit indiqué...
  • Page 46 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 47 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: Après l’ajustement, veuillez fixer le mur en planches WPC, le cadre inférieur en aluminium et la poutre en H en aluminium avec des vis.
  • Page 48 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 49 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: Relier les poutres en aluminium à...
  • Page 50 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 51 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: Installez la sortie de la gouttière, puis fixez-la avec du mastic.
  • Page 52 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 53 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: Installez la tuile en acier de couleur, la longueur d’extension de la tuile doit être de 60 mm sur le côté...
  • Page 54 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 55 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: Installez toutes les planches d’accotement en aluminium en suivant le schéma ci-dessous.
  • Page 56 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm ggi: 59-59-222 Colonne arrière Colonne en aluminium (arrière FR: Veuillez installer la porte en suivant les étapes suivantes :...
  • Page 57 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 FR: Après avoir fixé la charnière, suspendez la porte dans les charnières du haut vers le bas. Vis 5x45 ENG: After fix the hinge, hang the door in the knuckles from the top downwards.
  • Page 58 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
  • Page 59 FRANÇAIS WOODLIFE Structure Description QTÉ Code Double porte 1350x1830 Mur en planches de WPC 170x20 L=1875 Mur en planches de WPC 170x20 L=1964 Vis 8x80 Vis 4x16 Rivet 4x10 Connecteur 50x50 Vis 5x20 Vis 5x45 Vis 5x60 Loquet Charnière Capuchon en plastique pour planche de bord en aluminium Kit de verrouillage de porte FR: La double porte peut également être installée sur le côté...
  • Page 60 FRANÇAIS WOODLIFE Structure Description QTÉ Code Cadre inférieur en alu- M0707 minium (avant et arrière) 35.2-30-2124 35x20L=2124mm Colonne avant Colonne en aluminium (avant gauche M0707 gauche) 59x59L=2222mm 59-59-2222 Colonne avant Colonne en aluminium (avant droite M0707 droite) 59x59L=2222mm 59-59-222 Colonne arrière Colonne en aluminium (arrière gauche M09707 gauche) 59x59L=2008mm...
