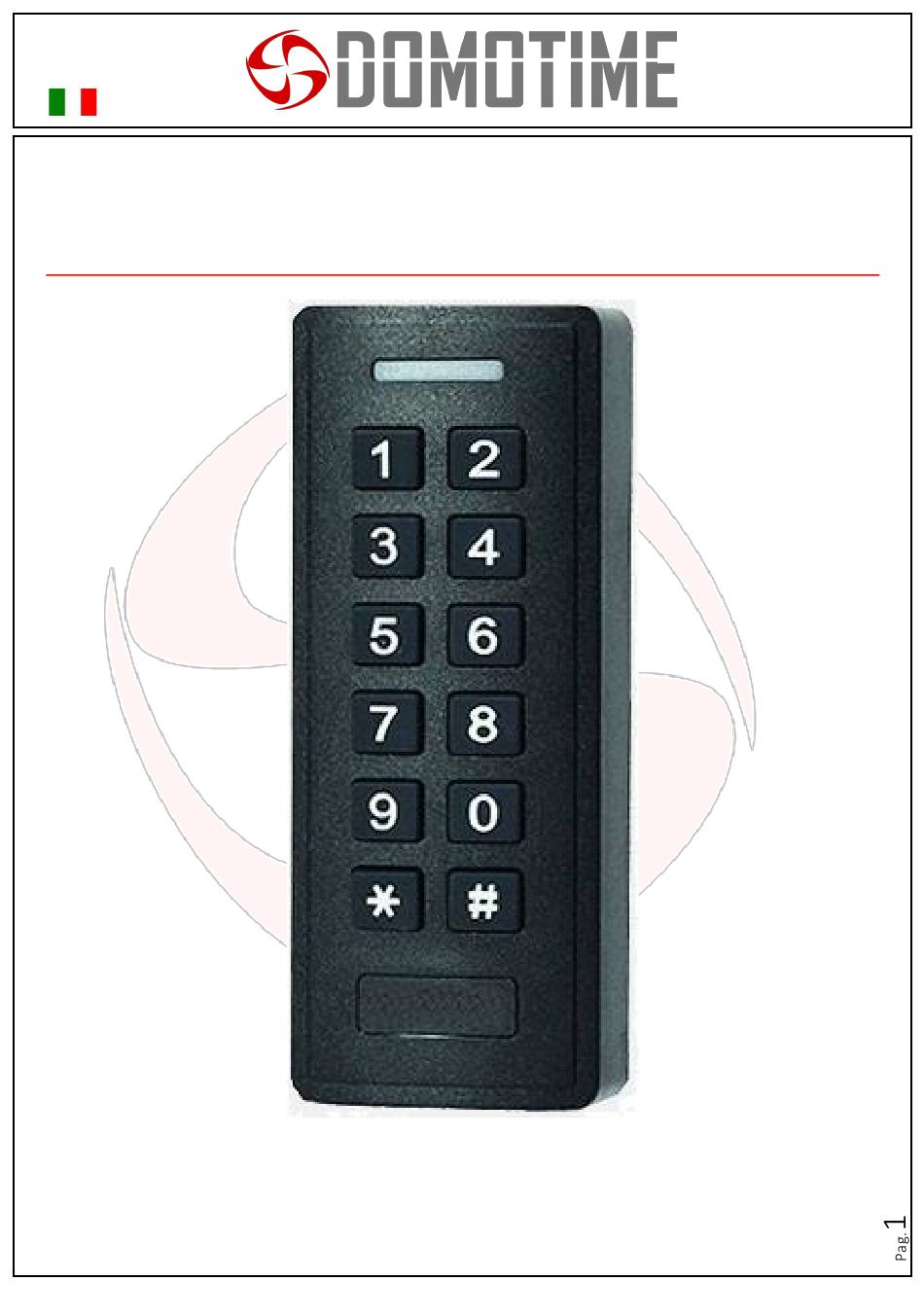

- Page 1 ACKPPL433.100 Manuale d’istruzioni TASTIERINO E LETTORE DI CARTE IN ABS RF 433 MHz Manuale ACKPPL433.100 - Ver. 20.10...
-
Page 2: Avvertenze Importanti
Domotime Srl si riserva il diritto di apportare modifiche tecniche al prodotto senza preavviso; declina inoltre ogni responsabilità per danni a persone o cose dovuti a uso improprio o installazione errata del lettore ACKPPL433.100. Questo manuale di istruzioni è destinato esclusivamente a personale tecnico qualificato nel campo delle installazioni di automazione. -
Page 3: Descrizione Componenti
Fissare il lettore sulla parte posteriore a muro. Dettagli comunicazione Il tastierino ACKPPL433.100 è un trasmettitore 433 MHz, per tanto deve comunicare con una ricevente per aprire/chiudere un’uscita, può farlo attraverso la sola radiofrequenza 433 MHz. Permette quindi di comandare QUALSIASI DISPOSITIVO attraverso i contatti di una ricevente 433 MHz. -
Page 4: Operazioni Base
Rimuovere una carta/tag o un codice PIN attraverso l’ID Utente Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Rimuovere una carta/tag o un codice PIN (Digitare ID Utente) utilizzando l’ID Utente Uscire dalla modalità programmazione Manuale ACKPPL433.100 - Ver. 20.10... - Page 5 Selezionare apertura/chiusura del relè con rilevamento della carta/tag oppure del codice PIN (Predefinito) Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Selezionare apertura/chiusura del relè con rilevamento della carta/tag oppure del codice PIN Uscire dalla modalità programmazione Manuale ACKPPL433.100 - Ver. 20.10...
- Page 6 Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Cicalino ON Uscire dalla modalità programmazione Cicalino: OFF Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Cicalino OFF Uscire dalla modalità programmazione Manuale ACKPPL433.100 - Ver. 20.10...
- Page 7 Per configurare il tastierino ACKPPL433.100 alla ricevente SUN.RX433 è necessario agire sul tastierino e sulla ricevente nel seguente modo: Posizionare il tastierino in prossimità della ricevente e digitare su ACKPPL433.100 un PIN valido o avvicinare una carta/tag al dispositivo come operazioni seguenti:...
- Page 8 Domotime srl Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale ACKPPL433.100 - Ver. 20.10...
- Page 9 ACKPPL433.100 User manual WIRELESS KEYPAD AND CARD READER – RF 433 MHz Manuale ACKPPL433.100 - Ver. 20.10...
-
Page 10: Important Warnings
+39 030 9913901. Product overview The DOMOTIME ACKPPL433.100 keypad and card reader / tag is an access control device, has a simple design, easy operations and high reliability. The device allows the opening or closing of a relay by detecting a card / tag or by entering a PIN code. -
Page 11: Components Description
- Attach the unit to the back cover. Comunication details The ACKPPL433.100 keypad is a 433 MHz transmitter, therefore it must communicate with a receiver to open / close an output, it can do so through the 433 MHz radio frequency only. -
Page 12: Basic Setup
Remove a card / tag or PIN using the user ID (Digit user ID) Exit from programming mode Remove all users Working description Keystroke combination Entering the programming mode (Digit Master Code) Remove all users (Digit Master Code) Exit from programming mode Manuale ACKPPL433.100 - Ver. 20.10... - Page 13 Open / close relay with card / tag detection or PIN code detection (Default) Open / close the relay with card / tag detection (Read card on the keypad) Open / close relay with PIN code detection (Digit PIN code) Manuale ACKPPL433.100 - Ver. 20.10...
- Page 14 Keystroke combination Entering the programming mode (Digit Master Code) Buzzer: ON (Deafult) Exit from programming mode Buzzer: OFF Descrizione funzionamento Keystroke combination Entering the programming mode (Digit Master Code) Buzzer: OFF Exit from programming mode Manuale ACKPPL433.100 - Ver. 20.10...
- Page 15 Press the learning button (S1 or S2), the corresponding LED will light up (L1 or L2). Position the keypad near the receiver and enter a valid PIN on ACKPPL433.100 or put a card/tag closer to the device as per following operations:...
- Page 16 Domotime srl Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale ACKPPL433.100 - Ver. 20.10...
