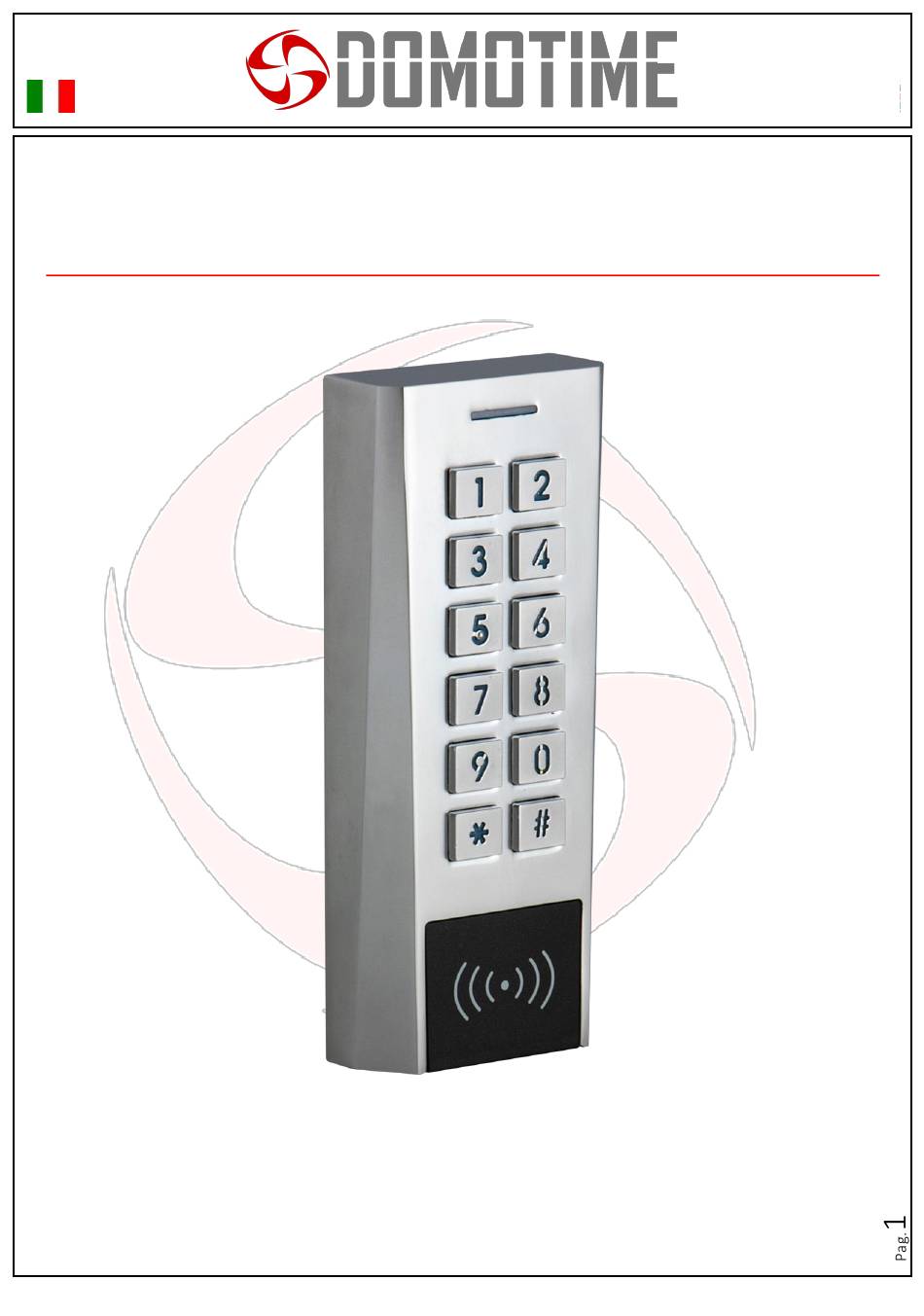

- Page 1 HL.ACKPBT Manuale d’istruzioni TASTIERINO E LETTORE DI CARTE/TAG ANTIVANDALO mono e/o bicanale, Standalone – Wiegand Manuale HL.ACKPBT - Ver. 19.09...
-
Page 2: Avvertenze Importanti
+39 030 9913901. Presentazione del prodotto Il tastierino e lettore di carte HL.ACKPBT di DOMOTIME è un dispositivo di controllo degli accessi, ha un design semplice, operazioni facili e ha alta affidabilità. Il circuito all’interno è resinato il che ne conferisce una totale resistenza all’acqua (IP 66). -
Page 3: Dati Tecnici
Temperatura di esercizio: -40°C / + 60°C Umidità di esercizio: 0% RH – 98% RH Materiale: Lega di zinco Grado di protezione IP: IP66 Dimensioni: 134 x 55,5 x 21 Peso netto: 340 g Descrizione componenti Manuale HL.ACKPBT - Ver. 19.09... -
Page 4: Installazione
Fissare il lettore sulla parte posteriore a muro. Dettagli comunicazione Il tastierino e lettore di carte/tag HL.ACKPBT consente di comandare QUALSIASI DISPOSITIVO tramite i contatti puliti NO/NC, come ad esempio serrature, cancelli, pompe idrauliche, sistemi di sicurezza come allarmi, videosorveglianza o anti-intrusione, qualsiasi tipo di automazione, ecc., attraverso due tipi di comunicazione:... - Page 5 Modalità Standalone La modalità Standalone permette al tastierino di comandare QUALSIASI DISPOSITIVO attraverso contatti puliti NO/ NC che ha a bordo e di utilizzare funzioni ausiliarie di comando e/o allarme direttamente dal dispositivo HL.ACKPBT. Cablaggio Colore cavo Nome contatto Funzione Cablaggio modalità...
-
Page 6: Operazioni Base
Rimuovere utenti Rimuovere una carta/tag attraverso la carta/tag stessa Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Rimuovere una carta/tag utilizzando la carta stessa (Avvicinare la carta al lettore) Uscire dalla modalità programmazione Manuale HL.ACKPBT - Ver. 19.09... - Page 7 Uscire dalla modalità programmazione Utilizzo opzione 1) Aprire/chiudere il relè con carta/tag Aprire/chiudere il relè con carta/tag (Avvicinare la carta/tag al lettore HL.ACKPBT) Programmazione opzione 2) Selezionare apertura/chiusura del relè con rilevamento carta e successiva digitazione del PIN Descrizione funzionamento Combinazione tasti Entrare nella modalità...
- Page 8 PIN Uscire dalla modalità programmazione Utilizzo opzione 3) Aprire/chiudere il relè con rilevamento impronta digitale Aprire/chiudere il relè con rilevamento carta/tag (Avvicinare la carta/tag al lettore HL.ACKPBT) Aprire/chiudere il relè con digitazione codice PIN (Digitare codice PIN) Configurazione relè...
-
Page 9: Configurazione Allarme
è disattivataverrà attivato solamente l’anti-tamper Uscire dalla modalità programmazione Allarme: OFF Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digit Master Code) Allarme OFF Attenzione: questa operazione disabiliterà la modalità accecamento con allarme Uscire dalla modalità programmazione Manuale HL.ACKPBT - Ver. 19.09... - Page 10 NO/NC e di conseguenza ad abilitare nessun dispositivo ad esso collegato. Per poter utilizzare la modalità Wiegand del tastierino HL.ACKPBT è necessario collegarlo ad una scheda di decodifica remota.
- Page 11 Combinazione tasti Entrare nella modalità programmazione Leggere la “Master Delete Card” sul lettore Rimuovere una o più carte/tag Avvicinare al device una o più carte/tag Uscire dalla modalità programmazione Leggere la “Master Delete Card” sul lettore Manuale HL.ACKPBT - Ver. 19.09...
-
Page 12: Altre Funzioni
1 beep Allarme Luce rossa lampeggiante veloce Beep continuo Impostare avvisi sonori E’ possibile abilitare o disabilitare gli avvisi sonori emessi dal cicalino del tastierino HL.ACKPBT attraverso i seguenti Descrizione funzionamento: Disattivare cicalino Descrizione funzionamento Combinazione di tasti Entrare nella modalità programmazione... - Page 13 Impostare retroilluminazione della tastiera Il tastierino HL.ACKPBT è dotato di una tastiera retroilluminata, è possibile attivare o disattivare tale funzione mediante i seguenti Descrizione funzionamento: Disattivare retroilluminazione della tastiera Descrizione funzionamento Combinazione di tasti Entrare nella modalità programmazione (Digitare Master Code) LED OFF Uscire dalla modalità...
- Page 14 Possono essere trasferiti in un massimo di 10 dispositivi alla volta. Attenzione: La Master Unit e la Accept Unit devono essere HL.ACKPBT; Il Master Code delle due unità deve essere lo stesso; Eseguire l’operazione di trasferimento (come di seguito) soltanto sulla Master Unit;...
- Page 15 Complies with the legislative regulations as in the following directives: EN 55022:2010+AC:2011 EN 55024:2010+A1:2015 This statement is issued under the sole responsibility of the manufacturer and, if applicable, of his authorized representative. _______________________________________________________________________________________________ Lonato, 19/02/2018 __________________________ Manuale HL.ACKPBT - Ver. 19.09...
- Page 16 Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACKPBT - Ver. 19.09...
- Page 17 HL.ACKPBT User manual ANTI-VANDALISM KEYPAD AND CARD READER single and / or dual channel, Standalone - Wiegand Manuale HL.ACKPBT - Ver. 19.09...
-
Page 18: Important Warnings
Important warnings Domotime Srl reserves the right to make any technical change to the product without prior notice; it also declines any responsibility for damages to persons or things due to improper use or improper installation of the proximity access control HL.ACKPBT. -
Page 19: Technical Data
Wiegand interface: 26 bits Operating temperature: -40°C / + 60°C Operating humidity: 0% RH – 98% RH Material: Zinc alloy IP protection rate: IP66 Dimensions: 134 x 55,5 x 21 Net weight: 340 g Components description Manuale HL.ACKPBT - Ver. 19.09... -
Page 20: Installation
- Attach the unit to the back cover. Comunication details The HL.ACKPBT reader allows you to control ANY DEVICE through one or more NO / NC dry contacts, such as locks, gates, hydraulic pumps, security systems such as alarms, video surveillance or anti-intrusion, any type of automation, etc. -
Page 21: Standalone Mode
In Standalone mode it isn’t mandatory to connect all the cables of the HL.ACKPBT, for example in the absence of an exit button it is possible to leave the yellow cable disconnected but it must not make contact with the others to avoid malfunctions. -
Page 22: Basic Setup
Remove users Remove a card / tag through the card / tag itself Working description Keystroke combination Entering the programming mode (Digit Master Code) Remove a card throught the card itself (Read card) Exit Setup Mode Manuale HL.ACKPBT - Ver. 19.09... - Page 23 Option 2 using) Open / close the relay with card/tag detection and subsequent PIN entry Open / close the relay with card/tag detection and (Read card on the reader) (Digit PIN code) subsequent PIN entry Manuale HL.ACKPBT - Ver. 19.09...
-
Page 24: Relay Configuration
Jamming mode OFF (Default) Exit Setup Mode Jamming mode: ON without alarm Working description Keystroke combination Entering the programming mode (Digit Master Code) Jamming mode ON without alarm Access will be denied for 10 minutes Exit Setup Mode Manuale HL.ACKPBT - Ver. 19.09... -
Page 25: Alarm Configuration
Exit Setup Mode Alarm: OFF Working description Keystroke combination Entering the programming mode (Digit Master Code) Alarm OFF Warning: this operation will disable the blinding with alarm mode Exit Setup Mode Manuale HL.ACKPBT - Ver. 19.09... -
Page 26: Wiegand Mode
In order to use the Wiegand mode of the HL.ACKPBT keypad it is necessary to connect it to a remote decoder board. WARNING: Before being able to add a user to the decoder card, it must be stored on the biometric reader. - Page 27 Entering the programming mode Read the "Master Delete Card" on the reader Remove one or more cards / tags Read one or more cards on the reader Exit Setup Mode Read the "Master Delete Card" on the reader Manuale HL.ACKPBT - Ver. 19.09...
-
Page 28: Other Functions
1 beep Alarm Red light flashing quickly Continuous beep Set sound alerts It is possible to enable or disable the sound warnings emitted by the buzzer of the HL.ACKPBT keypad through the following commands: Buzzer: OFF Operation Keystroke combination Enter the programming mode... - Page 29 Set keyboard backlight The HL.ACKPBT keypad is equipped with a backlit keyboard, this function can be activated or deactivated using the following commands: Keypad backlight: OFF Operation Keystroke combination Enter the programming mode (Digit Master Code) Keypad backlight OFF Exit programming mode...
- Page 30 User data transfer The HL.ACKPBT keypad supports the transfer of user information, ie each card / tag and PIN entered in the unit can be copied to another device. This operation could be used in the case in which two units must be connected on which the same users must be present.
- Page 31 Complies with the legislative regulations as in the following directives: EN 55022:2010+AC:2011 EN 55024:2010+A1:2015 This statement is issued under the sole responsibility of the manufacturer and, if applicable, of his authorized representative. _______________________________________________________________________________________________ Lonato, 19/02/2018 __________________________ Manuale HL.ACKPBT - Ver. 19.09...
- Page 32 Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACKPBT - Ver. 19.09...
