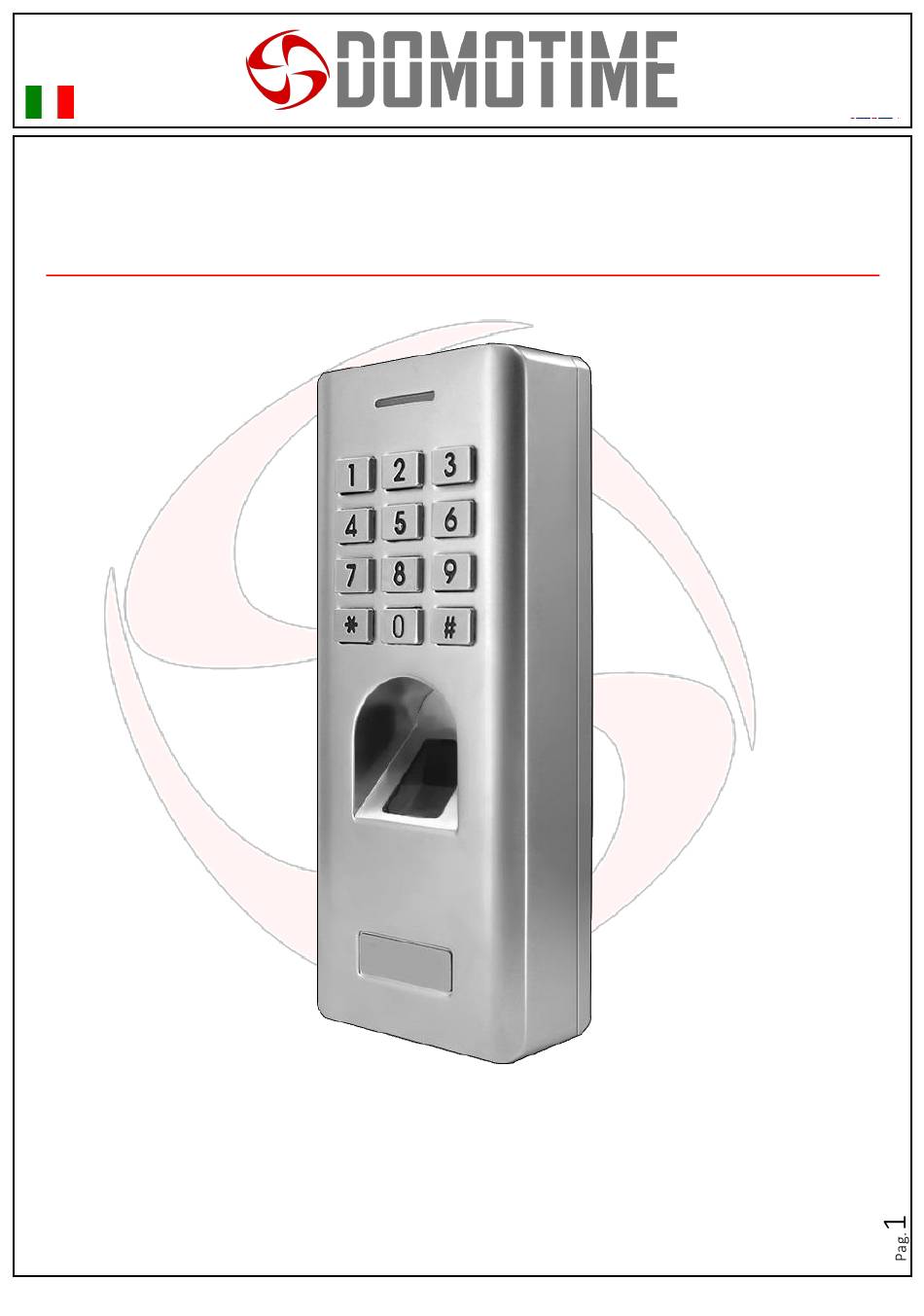

- Page 1 HL.ACKPFP Manuale d’istruzioni TASTIERINO E LETTORE BIOMETRICO ANTIVANDALO mono e/o bicanale, Standalone – Wiegand Manuale HL.ACKPBT - Ver. 19.09...
-
Page 2: Avvertenze Importanti
+39 030 9913901. Presentazione del prodotto Il tastierino e lettore biometrico HL.ACKPFP di DOMOTIME è un dispositivo di controllo degli accessi, ha un design semplice, operazioni facili e ha alta affidabilità. Il circuito all’interno è resinato il che ne conferisce una totale resistenza all’acqua (IP 66). -
Page 3: Dati Tecnici
Dati tecnici Alimentazione: 12 Vdc ± 10% Corrente assorbita: ≤ 45 mA Corrente di esercizio: ≤ 150 mA Risoluzione lettore 500 DPI d’impronte: Utenti registrabili: 1000 Impronte digitali / 2000 codici PIN Connessione cablaggio: Uscita relè (Standalone), Uscita Wiegand, Pulsante d’uscita, Allarme Tempo chiusura relè: Regolabile, da 1 a 99 secondi Relè:... -
Page 4: Installazione
La modalità Standalone permette al lettore biometrico di comandare QUALSIASI DISPOSITIVO attraverso i contatti NO/ NC e di utilizzare funzioni ausiliarie di comando e/o allarme direttamente dal dispositivo HL.ACKPFP (pagina 5). La modalità Wiegand permette al HL.ACKPFP di commutare dei contatti NO/NC per comandare QUALSIASI DISPOSITIVO da remoto tramite una scheda di controllo. - Page 5 Modalità Standalone La modalità Standalone permette al tastierino di comandare QUALSIASI DISPOSITIVO attraverso contatti puliti NO/ NC che ha a bordo e di utilizzare funzioni ausiliarie di comando e/o allarme direttamente dal dispositivo HL.ACKPFP. Cablaggio Colore cavo Nome contatto Funzione Cablaggio modalità...
-
Page 6: Operazioni Base
Programmazione Informazioni generali di programmazione Codice ID utente: ad ogni PIN di accesso o impronta digitale inserita viene associato un ID utente identificativo ed univoco. L’ID utente può essere qualsiasi numero da 1 a 3000, da 1 a 1000 riservati alla gestione delle impronte digitali e da 1001 a 3000 riservati alla gestione dei PIN, eccetto i seguenti codici: ... - Page 7 (Digitare Master Code) Selezionare apertura/chiusura del relè con digitazione SOLO codice PIN Uscire dalla modalità programmazione Utilizzo opzione 1) Aprire/chiudere il relè con codice PIN Aprire/chiudere il relè con carta/tag (Digitare codice PIN su HL.ACKPFP) Manuale HL.ACKPBT - Ver. 19.09...
- Page 8 Uscire dalla modalità programmazione Utilizzo opzione 2) Aprire/chiudere il relè con rilevamento impronta digitale Aprire/chiudere il relè con impronta digitale (Appoggiare l’impronta sul lettore HL.ACKPFP) Programmazione opzione 3) Selezionare apertura/chiusura del relè con rilevamento impronta digitale oppure con digitazione codice PIN Descrizione funzionamento Combinazione tasti Entrare nella modalità...
-
Page 9: Configurazione Allarme
Impostare modalità accecamento La funzione “accecamento” si attiverà dopo 10 rilevazioni di utenti non abilitati, quindi di tentativi falliti. Questa funzione può essere impostata per negare l’accesso per 10 minuti ed essere disattivata solo dopo l’inserimento di un’impronta digitale o un codice PIN valido o il Master Code. Accecamento: OFF (Predefinito) Descrizione funzionamento Combinazione tasti... - Page 10 Apertura forzata porta aperta Quando viene utilizzato con un contatto magnetico opzionale o un contatto magnetico incorporato nella serratura, se la porta viene aperta con la forza, il cicalino interno e l'allarme esterno (se presente) suoneranno entrambi. Possono essere arrestati da utenti abilitati, altrimenti continuerà a suonare per il tempo definito dall’allarme. Imposta rilevamento apertura porta Quando viene utilizzato con un contatto magnetico opzionale o un contatto magnetico incorporato della serratura, se la porta viene aperta normalmente, ma non chiusa dopo 1 minuto, il cicalino interno emetterà...
- Page 11 NO/NC e di conseguenza ad abilitare nessun dispositivo ad esso collegato. Per poter utilizzare la modalità Wiegand del tastierino HL.ACKPFP è necessario collegarlo ad una scheda di decodifica remota.
- Page 12 Aggiungere utenti Aggiungere un codice PIN assegnandone un ID utente specifico Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Aggiungere un codice PIN assegnandone uno (Digitare ID utente) (Digitare codice PIN) specifico ID utente. ID Utente: qualsiasi numero da 1 a 1000 Codice PIN: qualsiasi numero da 4 a 6 cifre Uscire dalla modalità...
-
Page 13: Altre Funzioni
Rimuovere tutti gli utenti Descrizione funzionamento Combinazione tasti Entrare nella modalità programmazione (Digitare Master Code) Rimuovere tutti gli utenti (Digitare Master Code) Uscire dalla modalità programmazione Altre funzioni Avvisi visivi e sonori Il dispositivo è dotato di un LED e di un cicalino che permettono all’utente di ricevere avvisi visivi e sonori a seguito di ogni operazione. -
Page 14: Declaration Of Conformity
DECLARATION OF CONFORMITY Domotime s.r.l. Via Monico 9 25017 Lonato del Garda (BS) – ITALIA _______________________________________________________________________________________________ DECLARE that the equipment described below: Description: Model: Anti-vandalism fingerprint and keypad reader HL.ACKPFP Complies with the legislative regulations as in the following directives:... - Page 15 Manuale HL.ACKPBT - Ver. 19.09...
- Page 16 Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACKPBT - Ver. 19.09...
- Page 17 HL.ACKPFP User manual ANTI-VANDALISM KEYPAD AND FINGERPRINT READER single and / or dual channel, Standalone – Wiegand Manuale HL.ACKPBT - Ver. 19.09...
-
Page 18: Important Warnings
+39 030 9913901. Product overview The DOMOTIME keypad and biometric reader HL.ACKPFP is an access control device, has a simple design, easy operations and high reliability. The circuit inside is resined which gives it a total resistance to water (IP 66). -
Page 19: Technical Data
Technical data Power supply: 12 Vdc ± 10% Idle current: ≤ 45 mA Working current: ≤ 150 mA Fingeprint reader resolution: 500 DPI Users capacity: 1000 fingerprints / 2000 keypad users Wiring connections: Relay output, exit button, alarm, Wiegand output Relay closing time: Adjustable, from 1 to 99 seconds Relay:... -
Page 20: Installation
- Attach the unit to the back cover. Communication details The HL.ACKPFP reader allows you to control ANY DEVICE through one or more NO / NC dry contacts, such as locks, gates, hydraulic pumps, security systems such as alarms, video surveillance or anti-intrusion, any type of automation, etc. -
Page 21: Standalone Mode
In Standalone mode it isn’t mandatory to connect all the cables of the HL.ACKPFP, for example in the absence of an exit button it is possible to leave the yellow cable disconnected but it must not make contact with the others to avoid malfunctions. -
Page 22: Basic Setup
Programming General programming information User ID Number: it assigns an user ID number in order to keep track of the users of access PIN or fingerprints. The user ID number can be any number from 1~3000. From 1 to 1000 reserved for fingerprints, from 1001 to 3000 reserved for PINs, with below exception: ... -
Page 23: Remove Users
Select relay opening / closing with ONLY PIN code detection Exit Setup Mode Option 1 using) Open / close relay with PIN code detection Open / close relay with PIN code (Digit PIN code on HL.ACKPFP reader) Manuale HL.ACKPBT - Ver. 19.09... -
Page 24: Relay Configuration
Option 2 using) Open / close relay with fingerprint detection Open / close relay with fingerprint (Place the fingerprint on the HL.ACKPFP reader) Option 3 programming) Select relay opening / closing with fingerprint or PIN code detection (Default) Programming Step... -
Page 25: Alarm Configuration
Set jamming mode The “jamming alarm” will go off after 10 failed card attempts (factory default is OFF). It can be set to deny access for 10 minutes after wrong operation. It can be put off after entering a valid fingerprint, PIN code or Master code. Jamming mode: OFF (Default) Programming Step Keystroke Combination... - Page 26 Door Forced Open Detection When use with an optional magnetic contact or built-in magnetic contact of the lock, if the door is opened by force, the inside buzzer and external alarm (if there is) will both operate, they can be stopped by master users or valid users, or else, it will continue to sound the same time with the alarm time set.
-
Page 27: Wiegand Mode
NO/NC contacts and consequently to enable any device connected. In order to use the Wiegand mode of the HL.ACKPFP keypad it is necessary to connect it to a remote decoder board. WARNING: Before being able to add a user to the decoder card, it must be stored on the biometric reader. - Page 28 Add users Add a PIN code by assigning a specific user ID Programming Step Keystroke Combination Enter Setup Mode (Digit Master Code) Add a PIN code by assigning a specific user ID. (Digit user ID) (Digit PIN code) User ID: any number from 1 to 1000 PIN code: any number from 4 to 6 digits Exit Setup Mode Add a fingerprint by assigning a specific user ID...
-
Page 29: Other Functions
Other functions Sound and Light Indication The device is equipped with an LED and a buzzer that allow the user to receive visual and audible warnings following each operation. Operation Status Buzzer Stand by Red light bright Enter into programming mode Red light shines One beep In the programming mode... - Page 30 DECLARATION OF CONFORMITY Domotime s.r.l. Via Monico 9 25017 Lonato del Garda (BS) – ITALIA _______________________________________________________________________________________________ DECLARE that the equipment described below: Description: Model: Anti-vandalism fingerprint and keypad reader HL.ACKPFP Complies with the legislative regulations as in the following directives:...
- Page 31 Manuale HL.ACKPBT - Ver. 19.09...
- Page 32 Via Monico, 9 25017 Lonato d/G (BS) – Italy - Tel: +39 030 9913901 - Fax: +39 030 2070611 Skype: domotime - email: info@domotime.com www.domotime.com Manuale HL.ACKPBT - Ver. 19.09...
