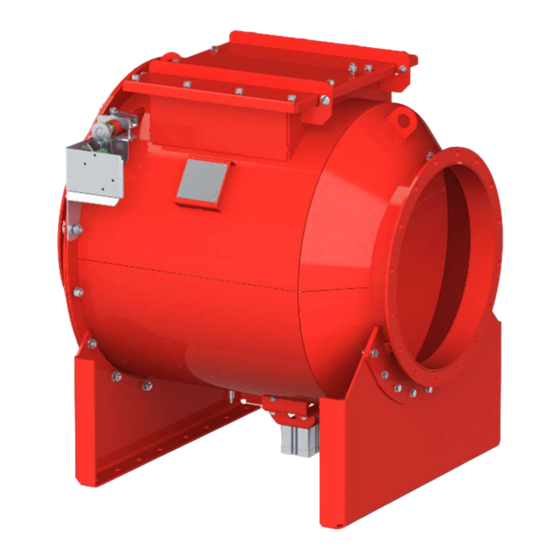

BADA-FAB ATEX non-return valve
Maintenance manual (EN), page 2
Manuel de maintenance (FR), page 25
Onderhoudshandleiding (NL), blz. 49
Wartungshandbuch (DE), Seite 74
Rev. 11.0-2023

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BADA-FAB and is the answer not in the manual?

Questions and answers

Related Manuals for Formula Air BADA-FAB

Summary of Contents for Formula Air BADA-FAB

  • Page 1 BADA-FAB ATEX non-return valve Maintenance manual (EN), page 2 Manuel de maintenance (FR), page 25 Onderhoudshandleiding (NL), blz. 49 Wartungshandbuch (DE), Seite 74 Rev. 11.0-2023...

  • Page 2: Table Of Contents

    Earthing (Electrostatic bond) ......................... 10 5. Maintenance ..............................10 5.1. Periodic maintenance of the BADA-FAB ATEX non-return valve ..............10 5.2. Cleaning and checking the inside of the BADA-FAB ATEX non-return valve ..........11 5.3. Maintenance after an explosion ......................11 6.

  • Page 3: Introduction

    Failure to comply with the requirements of the operating manual or incorrect use of the BADA-FAB ATEX non-return valve during operation can lead to the damage of the BADA-FAB ATEX non-return valve and the loss of the safety function performed by the BADA-FAB ATEX non-return valve itself. This will result in termination of the warranty on the item and will release the manufacturer from any liability.

  • Page 4: Product Description

    The BADA-FAB ATEX non-return valves are not designed to prevent the transmission of fire or burning powder transported by the normal process flow. The BADA-FAB ATEX non-return valves are built in 3 mm thick 16mo3 steel, powder coated RAL 3020 and the blade in HB400 (Hardox).

  • Page 5: How It Works

    How it works During the normal process, the BADA-FAB ATEX non-return valve’s blade opens due to the airflow (Figure: 2). At factory standstill, the BADA-FAB ATEX non-return valve blade comes to rest on the lock due to the inner blade’s own weight.

  • Page 6: Technical Datasheet

    Considering the normal process flow direction ; installation in which the fan is located upstream of the explosion source (Figure 7). Usually associated with over-pressure installations. Figure 7 : Push flow situation User manual | BADA-FAB ATEX non-return valve www.formula-air. com...

  • Page 7: Pull Flow Situation

     The maximum dust concentration in the ducting is without limit,  The BADA-FAB ATEX non-return valve has to be installed so that the propagating brush discharges on the external surface of the device are avoided,  The electrical devices installed together with the BADA-FAB ATEX non-return valve must have the type of protection corresponding with the defined explosive zone.

  • Page 8: Transportation, Storage & Handling

    Make sure that the mounting surface is even, stable and that it can bear the load of the BADA-FAB ATEX non-return valve to ensure the proper functioning of the BADA-FAB ATEX non-return valves.

  • Page 9: Connecting The Bada-Fab Atex Non-Return Valve

    Figure 10 : Installation direction 4.2. Connecting the BADA-FAB ATEX non-return valve For the best isolation effectiveness, the BADA-FAB ATEX non-return valve needs to be installed in proximity of the risk zone which it is foreseen to isolate. Step 1: Connect the inlet and outlet to the duct system with the correct fasteners, Step 2: Make sure that the indicator is in the correct position (Figure 11), otherwise unblock before use.

  • Page 10: Earthing (Electrostatic Bond)

    Earthing (Electrostatic bond) Electrostatic bonding of the BADA-FAB ATEX non-return valve must be carried out before commissioning. The BADA-FAB ATEX non-return valve is foreseen with an earthing lug on either side of the body to attach an earthing strap (sold separately).

  • Page 11: Cleaning And Checking The Inside Of The Bada-Fab Atex Non-Return Valve

    The time between 2 general inspection operations cannot be more than 6 months according to the BADA-FAB ATEX non-return valve status. Clean the BADA-FAB ATEX non-return valve and check the performance regularly. It is strictly forbidden to open the inspection panel while the air flow is running through the duct.

  • Page 12: Components And Spare Parts

    The ATEX 2014/34/EU Directive classifies the protection system (in this case the non-return valve) into 3 categories, with direct protection levels, guaranteed to the related protection. User manual | BADA-FAB ATEX non-return valve www.formula-air. com...

  • Page 13: Atex Code Description

    : Allowed ambient temperature range. 7.3. Production identification The identification of Formula Air Group as manufacturer of the BADA-FAB ATEX non-return valve is due to the conformity with the current legislation by means of the following :  Declaration of conformity according to Directive ATEX 2014/34/EU, ...

  • Page 14: Accessories (Position & Dust Level Sensors, Remote Unlocking)

    CE marking, Designation of series of type, Serial number, Year of construction, Explosion resistance pressure or explosion shock resistance pressure for the BADA-FAB non-return valve, Maximal airspeed, Ambient temperature range, The volume of the BADA-FAB non-return valve, 10. Positioning of the BADA-FAB non-return valve, 11.

  • Page 15: Installing The Atex Zone 21 Position Sensor On The Support

    Screw the position sensor on the inner side plate of the support with the supplied bolts and nuts as indicated below. 8.1.7. Installing the position sensor support on the BADA-FAB non-return valve Step 1. Unscrew the screw indicated in the image below, Step 2.

  • Page 16: Resetting Of The Sensor

    When an explosion occurs, or the sensor is triggered due to high-pressure cleaning use this document to reset the sensor. Step 1. Unlock the system by pulling the handle on the bottom of the BADA-FAB ATEX non-return valve, CAUTION !

  • Page 17: Dust Level Sensor

    Step 1. Un-screw, and remove, the bolt and nut in the bottom of the BADA-FAB ATEX non-return valve, Step 2. Put the bottom screw on the dust level sensor and insert it in the hole at the bottom of the BADA-FAB ATEX non-return valve, Step 3.

  • Page 18: Specifications

    Step 4. Insert the dust level sensor in the hole at the bottom of the BADA-FAB ATEX non-return valve till the nut touches the underside of the BADA-FAB ATEX non-return valve, Step 5. Place the second nut on the inside of the BADA-FAB ATEX non-return valve on the dust level sensor and tighten it.

  • Page 19: Restrictions

    The device needs to be connected to clean oil free air, with a compressed air pressure between 4 and 8 Bar, and needs to be coupled to a switching device to activate the cylinder in case of unwanted locking of the BADA-FAB ATEX non-return valve (remote unlocking compressed air activation not included).

  • Page 20: Tools

    Step 2 : Screw the head of the cylinder in the locking mechanism hole (in place of the red handle), Step 3 : mount cylinder on BADA-FAB : use the M8 bolts and washers to hold the base of the cylinder, Step 4 : tighten all the bolts while making sure that all elements are well aligned, Step 5 : make pneumatic connection (see point 8.4.5.).

  • Page 21: Troubleshooting

     Wrong installing position for the BADA-  Check if the BADA-FAB ATEX valve was FAB ATEX valve installed properly  Wrong BADA-FAB ATEX valve used (too  Reconsider the BADA-FAB ATEX valve...
  • Page 22  Check the fan start stop sequence shutdown of an sequence installation always  Wrong installing position for the BADA-  Check if the BADA-FAB ATEX valve was requires an in-depth FAB ATEX valve installed properly inspection of the whole installation to ...

  • Page 23: Dismantling And Recycling

    It is strictly forbidden to dispose of toxic wastes in municipal sewerage and drain systems. This concerns all oils, greases, and other toxic materials in liquid or solid form. 11. Maintenance log date description User manual | BADA-FAB ATEX non-return valve www.formula-air. com...
  • Page 24 Contacts Formula Air The Netherlands Formula Air Belgium Formula Air Baltic Head Office / Production / Sales Logistics / Sales Production / Sales Bosscheweg 36 Rue des Dizeaux 4 P. Motiekaičio g. 3 5741 SX Beek en Donk, 1360 Perwez LT-77104 Šiauliai...
