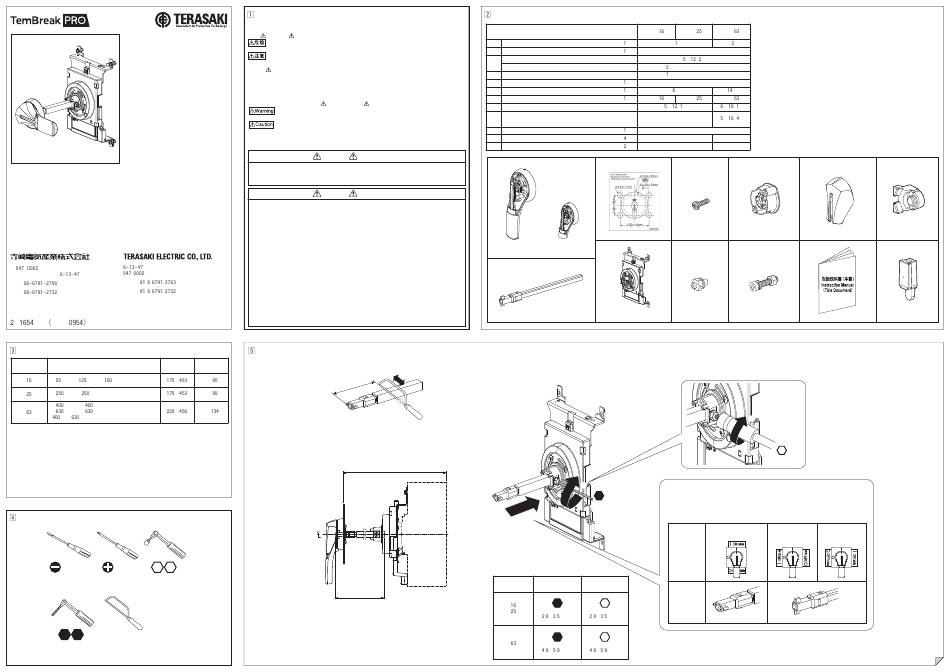

TERASAKI TemBreak PRO TPHS16S Instruction Manual

パ ネ ル マ ウ ン ト 式
外 部 操 作 ハ ン ド ル
取 扱 説 明 書
Panel-Mounted
External Operating Handle
Instruction Manual
形式 （Types）
TPHS16S
TPHS25S
TPHS63S
Fig. TPHS63S Fig. TPHS63
本機は，比較的奥行のあるモーターコントロールセンターや配電盤内に組込んだ遮断器
を盤外から手動で操作する装置です。
This device allows the breaker installed in comparatively deep motor control center or
switchboard to be operated manually without the need for opening the panel of the
motor control center or switchboard.
本説明書は， ご使用になる方のお手元で大切に保管して下さい。 本書に述べていない取扱い，
及び誤った取扱いによ って生じ る損害に関 して， 弊社は一切責任を負いません。
Please retain this manual for future reference.The Manufacturer assumes no
responsibility for damages resulting from non-application or incorrect application of the
instructions provided herein.
〒 ‐ Kamihigashi, Hiranoku, Osaka
大阪市平野区加美東 - , Japan
TEL + - - -
TEL
FAX + - - -
FAX
http: // www.terasaki.co.jp
http: // www.terasaki.co.jp
kiki-info@terasaki.co.jp int-sales@terasaki.co.jp
G SAA KRB-
適用遮断器形式 Applicable Breaker Types
ハンドル形式 適用遮断器形式
A [mm]
Handle type Applicable breaker type
PS -PF, PS -□□, P □ 〜
TPHS S
PS -□□, P □ 〜
TPHS S
PS -□□, PH -□□,
〜
TPHS S PS -□□, PH -□□,
P □, P □
必要となる工具 Assembly Tools
8 10
（4.5×50） （No.2）
2.5 3
安全上のご 注意
施工， 使用， 保守 ・ 点検の前に， 必ず本書と その他の付属書類をお読み頂き， 機器の知識， 安全
の情報， 及び注意事項の全てに習熟 してか らお取扱い下さ い。本書では， 安全注意事項のラ ン
ク を｢ 危険｣， ｢ 注意｣と して区分 してあ り ます。
： 取扱いを誤った場合に， 危険な状況が起り えて， 死亡ま たは重傷を受ける可能性が想定
さ れる場合。
： 取扱いを誤った場合に， 危険な状況が起り えて， 中程度の傷害や軽傷を受ける可能性が
想定さ れる場合。
なお， 「 注意」 に記載 した事項で も， 状況によ っては重大な結果に結びつ く場合があ り ます。
いずれも重要な内容ですので必ず守って下さ い。
Be sure to read these Instructions and other associated documents accompanying the product
thoroughly to be familiarize yourself with the product handling, safety information, and all other
precautions before mounting, using, servicing, or inspecting the product. In these Instructions,
safety notices are divided into " Warning" and " Caution" according to the hazard level:
: A warning notice with this symbol indicates that neglecting the suggested procedure or
practice could be fatal or result in serious personal injury.
: A caution notice with this symbol indicates that neglecting the suggested procedure or
practice could result in moderate or slight personal injury and/or property damage.
Note that failing to observe caution notices could result in serious injury / damage in same situations.
Because safety notices contain important information, be sure to read and observe them.
危険 Warning
■使用上のご注意 Operation Precautions
●充電端子部に触れないで下さい。 感電のおそれがあります。
Never touch live terminals. Doing so may result in electric shock.
注意 Caution
■施工上のご注意 Installation Precautions
●電気工事は， 有資格者 （電気工事士） が行って下さ い。
Electrical work should only be undertaken by suitably qualified persons.
●施工作業は， 上位遮断器な ど を○ （OFF） に し， 充電 していないこ と を確認 して行って下さ い｡
感電のおそれがあ り ます。
Prior to commencing any work on the product, open an upstream circuit breaker or isolator to
ensure that no voltage is applied to the product. Otherwise, electrical shock may result.
●配電盤のパネルの固定には， 本機のパネルロ ッ ク と は別に固定金具を ご用意下さ い。 本機
のみでのパネルの固定は， 破損の原因と な り ます。
To remain the switchboard panel closed securely, use appropriate hardware in addition to the
panel lock of the handle. Using the panel lock only may result in damage to the switchboard panel.
■使用上のご注意 Operation Precautions
●遮断器が自動的に ト リ ッ プ （遮断） した場合は， 原因を取り除いてか らハン ドルを｜ （ON） に して下
さい。 大電流 （短絡電流） を遮断した場合は， 遮断器を点検して下さい。 火災のおそれがあ り ます。
When the breaker trips open automatically, remove the cause, then return the handle to the ¦(ON)
position. Should a fault be interrupted, the breaker must be inspected. Otherwise, a fire may result.
●操作ノ ブに過大な荷重を加えないで下さ い。 損傷の原因と な り ます。
Do not apply excessive force to the operating knob. Otherwise, damage may occur.
ハンドル奥行・遮断器取付け方向変更要領

The Handle Depth / The Mounting Direction Changing Procedure

B [mm]
A−
B
A−
A−
・ 金属切断部は防錆処置を施して下さい。
・ Perform the anti-rust treatment to the metal section.
B
内容物一覧 Packaged Items
内容物一覧

Packaged Items

① 操作ハンドル Operating handle
② ハンドル取付け穴あけ銘板 Drilling label
③ タッピンねじ Tapping screw
φ5×16 (for Shaft support)
④ シャフトサポート Shaft Support
⑤ ハンドルカバー Handle cover
角シャフト Square shaft
⑥
操作ユニット Operating unit
⑦
六角穴付きねじ HEXA. Socket Screw
⑧
⑨ 操作ユニット取付けねじ
Mounting Screw for Operating unit
⑩ 取扱説明書 Instruction Manual
⑪ ナッ トホルダー （3 極用） Nut holder (for 3 poles)
⑫ ナッ トホルダー （4 極側用） Nut holder (for 4 pole side)
①
S2 S1
⑥
A
②
ハンドル形式
③
Handle type
2.5
TPHS S
TPHS S
. - . N・m
3
TPHS S
. - . N・m
TPHS S TPHS S TPHS S
： pc S S
： pc ○
φ x pcs
○ pcs （オプション optional）
○ pc （オプション optional）
： pc ○
： pc □ mm □
mm
： pc TPHS S TPHS S TPHS S
M x set M x set
− M x set
： pc ○
： pc − ○
： pc − ○
② ③ ④
⑦ ⑧ ⑨
Fig. TPHS63S
④
③
② ： 下表よ り， 変更する遮断器取付け方向に対応した角シ ャ フ トはめ込み位置を選び，
3
はめ込みます。
Referring to the table below, install the square shaft in the position matched
to the change in breaker mounting direction.
角シ ャ フ トはめ込み位置 Square shaft installation positions
上電源供給形
Upper power supply type
遮断器
Fig. TPHS63S
取付け方向

Mounting

direction
④
角シ ャ フ ト
はめ込み位置
8 Square shaft
installation
positions
. - . N・m （標準 Default）
10
. - . N・m
⑤ ⑪
⑩ ⑫
10
左電源供給形 右電源供給形
Left power supply Right power supply
type type
