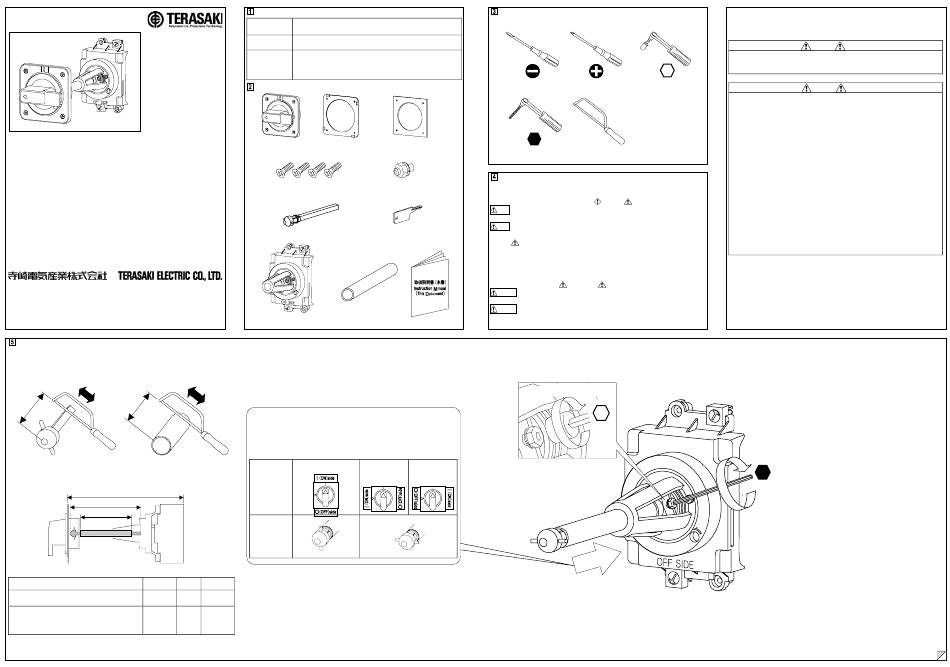

TERASAKI T2HP12 Instruction Manual

2
TemBreak
パネルマウント式
外部操作ハンドル
取扱説明書
Panel-Mounted
External Operating Handle
Instruction Manual
形式(Type): T2HP12
T2HP25
本機は，比較的奥行のあるモーターコントロールセンターや配電盤内に組込ん
だ遮断器を盤外から手動で操作する装置です。
This device allows the breaker installed in comparatively deep motor control center or
switchboard to be operated manually without the need for opening the panel of the motor control
center or switchboard.
本書は，ご使用になる方のお手元で大切に保管下さい。本書に記載のない取扱
い，及び誤った取扱いにより生じる損害に関して，弊社は責任を負いません。
Please retain this manual for future reference. The Manufacturer assumes no responsibility for
damages resulting from non-application or incorrect application of the instructions provided herein.
〒547-0002 の大阪市平野区加美東 7-2-10 7-2-10 Kamihigashi, Hiranoku, Osaka
547-0002, Japan
電話:06(6791)9320
ファックス:06(6791)9274 TEL:81-6-6791-9323/ FAX:81-6-6791-9274
Web Site: www.terasaki.co.jp
ホームページ：www.terasaki.co.jp
Ｅメール：kiki-info@terasaki.co.jp Email: int-sales@terasaki.co.jp
2G0334SAB (KRB-0367b)
ハンドル奥行・遮断器取付け方向変更要領
The Handle Depth/ The Mounting Direction Changing Procedure
◯
1
A
B
C
適用遮断器形式
A [mm] B [mm]
Applicable breaker types
S50-GF,S100,E125,S125,ZAS100ZAS125,NS100,NS125,
229～543 A-173
ZS100,ZS125,ZNS100,ZNS125
S160,E225,S225,E250,S250,ZAE225,ZAE250,ZAS225,
ZAS250,NE225,NE250,NS225,NS250,ZE225,ZE250,
264～578 A-208
ZS225,ZS250, ZNE225,ZNE250,ZNS225,ZNS250,
H100,H125,L100,L125,H225,L225,H250,L250
・金属切断部は防錆処置を施して下さい。
・ Perform the anti-rust treatment to the metal section.
適用遮断器形式 Applicable Breaker Types
ハンドル形式 適用ブレーカ形式
Handle type Applicable breaker type
S50-GF,S100,E125,S125,ZAS100ZAS125,NS100,NS125, ZS100,
T2HP12
ZS125,ZNS100,ZNS125
S160,E225,S225,E250,S250,ZAE225,ZAE250,ZAS225, ZAS250,
T2HP25
NE225,NE250,NS225,NS250,ZE225,ZE250,ZS225,ZS250,
ZNE225,ZNE250,ZNS225,ZNS250,
H100,H125,L100,L125,H225,L225,H250,L250
内容物一覧 Packaged Items
ハンドルユニット 取付板 防塵パッキン（オプション）
Handle unit Mounting plate Gasket for dust protection (optional)
さらねじ(黒) M4×14- 4pcs. 六角穴付きねじ M5×12
Flat Head Screws (Black) HEXA SOKET SCREW M5×12
角シャフト キー（オプション）
Shaft
操作ユニット 固定チューブ
Operation unit Rigid tube
◯
1
◯
：下表より，変更する遮断器取付け方向に対応した角シャフトはめ込み
2
位置を選び，はめ込みます。
Referring to the table below, install the square shaft in the position matched to the
change in breaker mounting direction.
角シャフトはめ込み位置 Square shaft installation positions
上電源供給形 左電源供給形
Upper power supply type Left power supply
遮断器
取付け方向
Mounting
direction
◯ ◯
2
角シャフト
はめ込み位置
Square shaft
installation
positions
(標準 Default)
C [mm]
A-122
A-157
必要となる工具 Assembly Tools
2.5
安全上のご注意 Safety Notices
施工，使用，保守・点検の前に，必ず本書とその他の付属書類をお読み頂き，
機器の知識， 安全の情報， 及び注意事項の全てに習熟してからお取扱い下さい。
本書では，安全注意事項のランクを「 危険」 ， 「 注意」に区分しています。
危険：取扱いを誤った場合に，危険な状況が起こりえて，死亡または重傷を受
ける可能性が想定される場合。
注意：取扱いを誤った場合に，危険な状況が起こりえて，中程度の傷害や軽傷
を受ける可能性が想定される場合及び物的損害のみが想定される場合。
Key (optional)
なお， 「 注意」に記載した事項でも，状況によっては重大な結果に結びつく
可能性があります。いずれも重要な内容ですので，必ず守って下さい。
Be sure to read these Instructions and other associated documents accompanying the product
thoro- ughly to be familiarize yourself with the product handling, safety information, and all other
precautions before mounting, using, servicing, or inspecting the product. In these Instructions,
safety notices are divided into " Warning" and " Caution" according to the hazard level:
Warning : A warning notice with this symbol indicates that neglecting the suggested procedure
or practice could be fatal or result in serious personal injury.
Caution : A caution notice with this symbol indicates that neglecting the suggested procedure or
practice could result in moderate or slight personal injury and/or property damage.
◯ 2.2-3.5Nm
4
右電源供給形
Right power supply
type type
2
'
Note that failing to observe caution notices could result in serious injury/damage in some situations.
Because safety notices contain important information, be sure to read and observe them.
■使用上のご注意 Operation Precautions
●充電端子部に触れないで下さい。感電のおそれがあります。
8
Never touch live terminals. Doing so may result in electric shock.
■施工上のご注意 Installation Precautions
●電気工事は，有資格者（電気工事士）が行って下さい。
Electrical work should only be undertaken by suitably qualified persons.
●施工作業は，上位遮断器などを○（OFF）にし，充電していないことを
確認して行って下さい｡感電のおそれがあります。
Prior to commencing any work on the product, open an upstream circuit breaker or isolator
to ensure that no voltage is applied to the product. Otherwise, electrical shock may result.
●配電盤のパネルの固定には，本機のパネルロックとは別に固定金具をご
用意下さい。本機のみでのパネルの固定は，破損の原因となります。
To remain the switchboard panel closed securely, use appropriate hardware in addition to
the panel lock of the handle. Using the panel lock only may result in damage to the
switchboard panel.
■使用上のご注意 Operation Precautions
●遮断器が自動的にトリップ（遮断）した場合は，原因を取り除いてから
ハンドルを｜（ON）にして下さい。大電流（短絡電流）を遮断した場合
は，遮断器を点検して下さい。火災のおそれがあります。
When the breaker trips open automatically, remove the cause, then return the handle to
the |(ON) position. Should a fault be interrupted, the breaker must be inspected.
Otherwise, a fire may result.
●操作ノブに過大な荷重を加えないで下さい。損傷の原因となります。
Do not apply excessive force to the operating knob. Otherwise, damage may occur.
8
2.5
◯
3
◯ , ◯
2 2 '
Warning
危険
Caution
注意
2.2-3.5Nm
