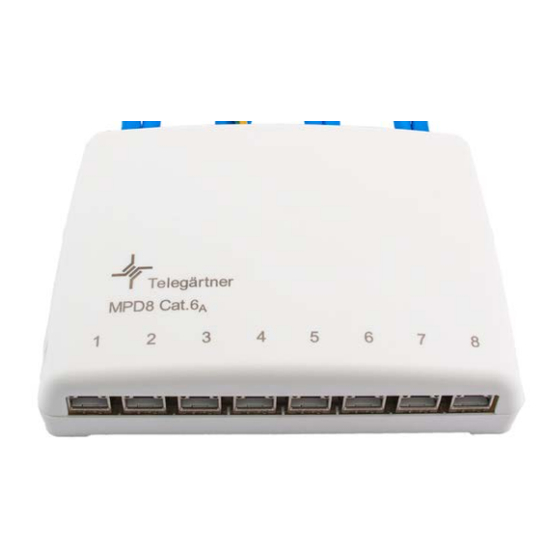

Mini-Verteiler / Mini Distributor
MPD12-HS K Cat.6
A
MPD6-HS K Cat.6
/ MPD6-H K Cat.6A / MPD8 AMJ/UMJ TH35/AP Cat.6
A
Montageanleitung / Assembly Instructions
1
Lieferumfang / scope of delivery
geschirmt/shielded, LSA
J02022A0052 alpinweiß / alpine white
J02022A0053 lichtgrau / light grey
3
Lieferumfang / scope of delivery
geschirmt / shielded, LSA
J02021A0030 alpinweiß / alpine white
5
Lieferumfang / scope of delivery
geschirmt / shielded, LSA
J02022A0050 alpinweiß / alpine white
J02022A0051 lichtgrau / light grey
i
Hinweis für Montage und Benutzung / Note for Installation and Use
Anschlussdosen und Patch Panels entsprechen den Normen / Outlets and Patch Panels meet the specifications EN 50173-1, IEC 60603-7-51 und / and IEC 60603-7-41.
7
Abisolierlänge / stripping length
S/FTP
Geflechtschirm nach hinten legen
fold braided shield backwards
20 mm
Adernpaare vorsortieren / presort pairs
Paarabschirmung nicht entfernen
do not remove the pair screen
10
32 mm
24 mm
8 mm
S/FTP und/and U/FTP:
Paarabschirmung auf Maß entfernen
remove the pair screen according to size
Telegärtner Karl Gärtner GmbH • Lerchenstr. 35 • D-71144 Steinenbronn • Tel.: +49 (0)7157/125-100 • Fax: +49 (0)7157/125-120 • E-Mail: info@telegaertner.com •
/ MPD12-H K Cat.6A / MPD8 - HS K Cat.6
ungeschirmt / unshielded
J02022A0054 lichtgrau / light grey
ungeschirmt / unshielded
J02022A0053 lichtgrau / light grey
8
min. 60 mm
U/FTP
Beilaufdraht gewickelt / drain wire wrapped
11
T568A
16 mm
T568B
8
2
2
1
drücken / press
4
2
1
drücken / press
150 mm
6
Lieferumfang / scope of delivery
Modular
H02000A0103 alpinweiß / alpine white
min. 60 mm
1
A
A
Befestigungsspur / fixing rail
236 mm
Befestigungsspur / fixing rail
9
Isolierkreuz abschneiden
cut off cross separator
U/UTP
Verdrillung der Adernpaare nicht
auflösen / do not untwist the pairs
Anschluss
12
Connection
Farbcode
RJ45
10BT/
Colour code T568
PIN
100BT
Nr./No.
A
B
W - G
W - O
1
G
O
2
W - O
W - G
3
BL
BL
4
W - BL
W - BL
5
O
G
6
W - BR
W - BR
7
BR
BR
8
www.telegaertner.com
min. 60 mm
Anwendung / Application
1 Gigabit/
Token
Upo/
10 Gigabit
Ring
TEL
Ethernet
ISDN/So
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
