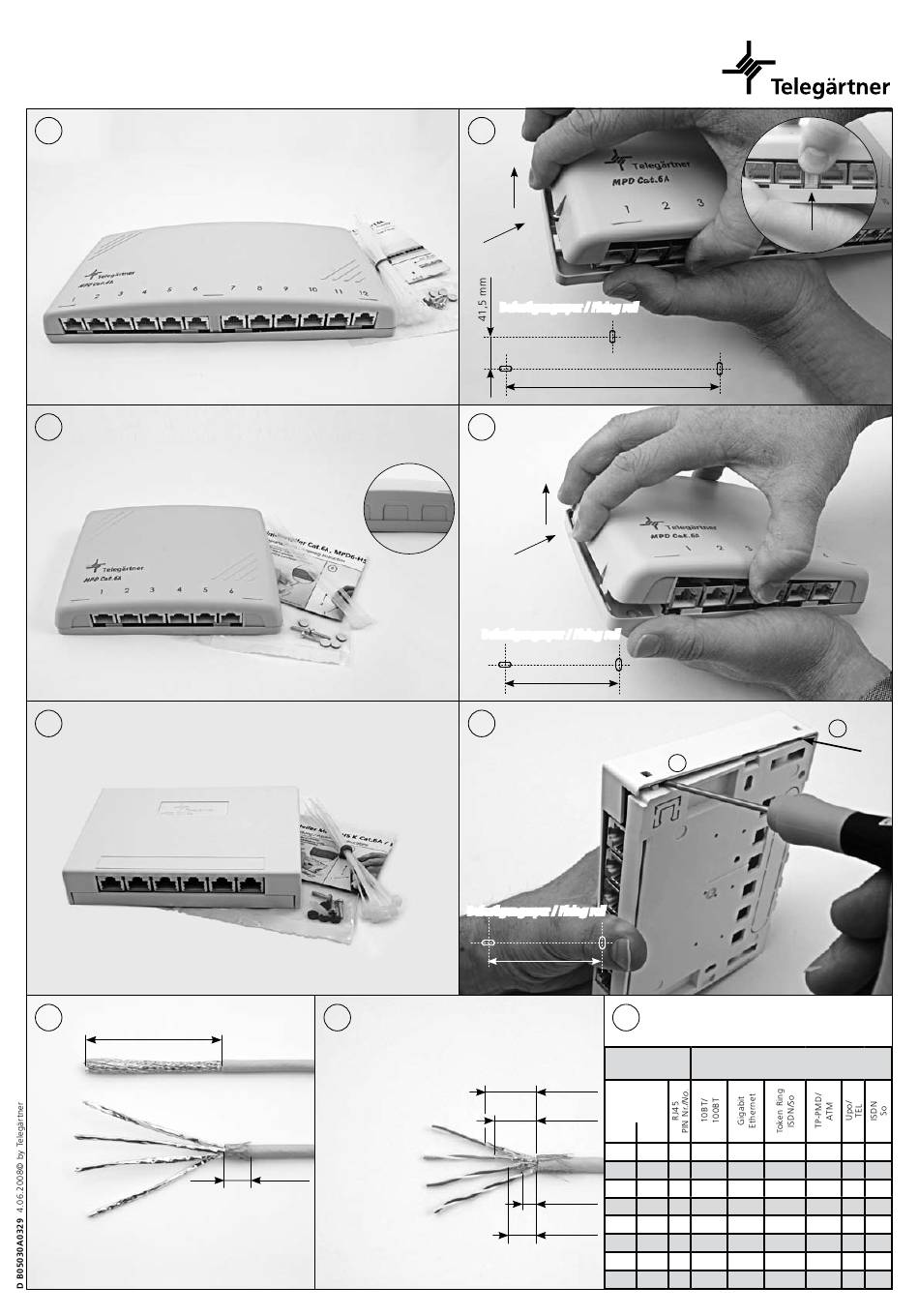

Telegärtner MPD12-HS K Cat.6A Assembly Instructions

MPD12-HS K Cat.6A / MPD12-H K Cat.6+
Mini-Verteiler/Distributor MPD6-HS K Cat.6A / MPD6-H K Cat.6+
MPD6-HS Flex K Cat.6A
Montageanweisung / Assembly Instructions
Lieferumfang / Scope of delivery
1
geschirmt/shielded
J02022A0049 alpinweiß/alpine white
J02022K0028 lichtgrau/light grey
Lieferumfang / Scope of delivery
3
geschirmt/shielded
J02021A0029 alpinweiß/alpine white
J02022K0015 lichtgrau/light grey
Lieferumfang / Scope of delivery
5
geschirmt/shielded
J02021A0033 reinweiß/pure white
7
min. 60 mm
W-G / G
W-O / O
W-BL / BL
W-BR / BR
Paarabschirmung nicht entfernen
do not remove the pair screen
Adernpaare sortieren / sort pairs
Telegärtner Karl Gärtner GmbH • Lerchenstr. 35 • D-71144 Steinenbronn • Tel.: +49 (0)7157/125-100 • Fax: +49 (0)7157/125-120 • e-mail: info@telegaertner.com • http://www.telegaertner.com
ungeschirmt/unshielded
J02022B0035 lichtgrau/light grey
ungeschirmt/unshielded
J02021B0016 lichtgrau/light grey
Paarabschirmung gemäß Vorgabe entfernen
8
remove pair screen according to instruction
A
B
W-G / G W-O / O
W-O / O W-G / G
20 mm
W-BL / BL W-BL / BL
W-BR / BR W-BR / BR
2
2
1
drücken / press
Befestigungsspur / Fixing rail
236 mm
4
2
1
drücken / press
Befestigungsspur / Fixing rail
123 mm
Teile des Verteilers mittels Schraubendreher entriegeln
6
unlock distributor using a screwdriver
Befestigungsspur / Fixing rail
123 mm
9
Anschluss
Connection
32 mm
Farbcode
Colour code
24 mm
T568
A
W-G W-O
G O
W-O W-G
8 mm
BL BL
16 mm
W-BL W-BL
O G
W-BR W-BR
BR BR
3
1
Anwendung / Application
B
• • •
1
• • •
2
• • •
3
• •
4
• •
5
• • •
6
• •
7
• •
8
2
2a
• 1a
• 1b
2b
