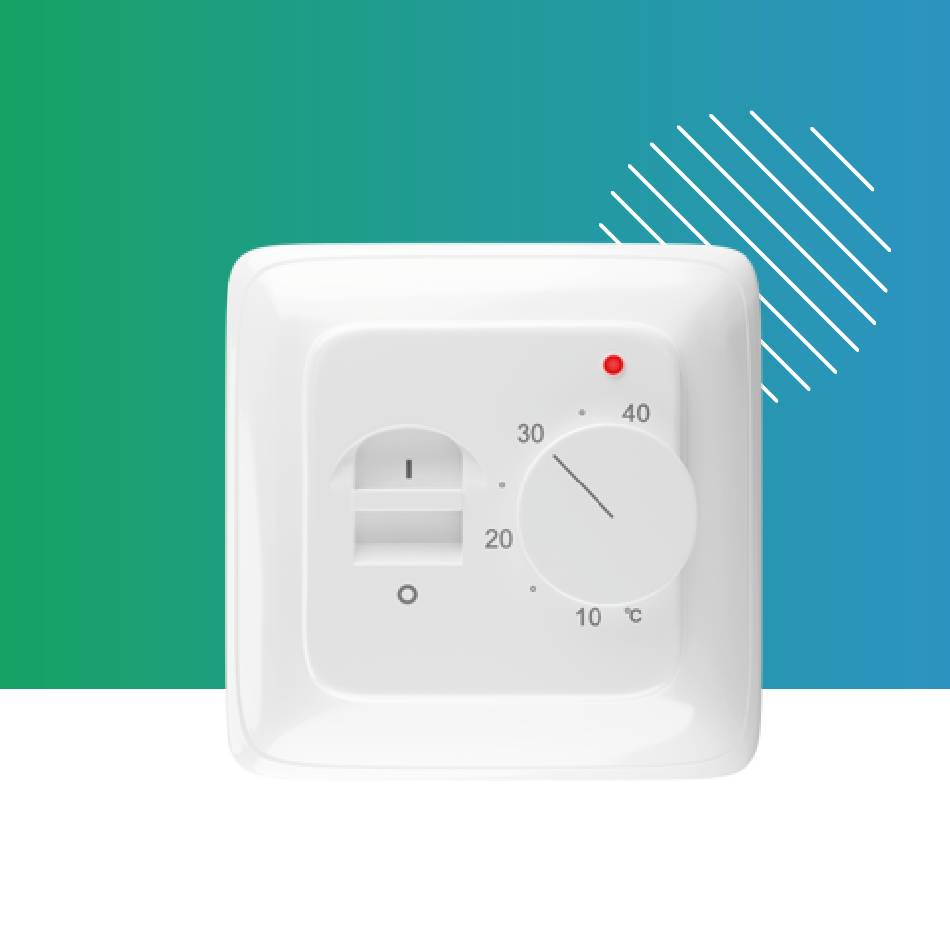

Termostat
HD-T01
Instrukcja obsługi / User manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HD-T01 and is the answer not in the manual?

Questions and answers

Related Manuals for Heat Decor HD-T01

Summary of Contents for Heat Decor HD-T01

  • Page 1 Termostat HD-T01 Instrukcja obsługi / User manual...

  • Page 2: Table Of Contents

    Spis treści Opis termostatu HD-T01 Parametry techniczne Przygotowanie do instalacji Instalacja zewnętrznego czujnika temperatury podłogi Instalacja termostatu Sterowanie termostatem Czujnik podłogi - temperatura Zgodność z przepisami...

  • Page 3: Opis Termostatu Hd-T01

    Opis termostatu HD-T01 Manualny termostat elektroniczny przeznaczony do sterowania elek- trycznymi urządzeniami grzewczymi. Posiada jeden, zewnętrzny czuj- nik temperatury podłogi. Manualny termostat elektroniczny przeznaczony do sterowania elek- trycznymi urządzeniami grzewczymi i montażu wyłącznie w środku budynku. Posiada jeden, zewnętrzny czujnik temperatury podło- gi.

  • Page 4: Parametry Techniczne

    Parametry techniczne Dokłdność ± 5°C Zkres tempertury podłogi 5°C – 40°C Mksymalne obciżenie 16 A Zsilanie 230 V Stopień ochrony IP IP21 Wymiary panelu przedniego 86 x 86 x 22 mm...

  • Page 5: Przygotowanie Do Instalacji

    Przygotowanie do instalacji 1. Termostat 3. Peszel ochronny 2. Puszka podtynkowa 4. Zewnętrzny czujnik temperatury podłogi...

  • Page 6: Instalacja Zewnętrznego Czujnika Temperatury Podłogi

    Instalacja zewnętrznego czujnika temperatury podłogi 1. Zewnętrzny czujnik temperatury podłogi powinien być umieszczony w osobnej rurce instalacyjnej (peszlu), którą prowadzimy od termo- statu do podłogi. 2. Dla poprawnego działania termostatu zewnętrzny czujnik temperatury podłogi musi być umieszczony w miejscu wskazanym przez instrukcję instalacji urządzenia grzewczego.

  • Page 7: Instalacja Termostatu

    Instalacja termostatu 1. Instalację wykonuj przy wyłączonym zasilaniu z rozdzielni elektrycznej. 2. Pokrętło sterujące ustaw na temperaturę minimalną, lekko podważ je i wyjmij, odkręć przód termostatu od płyty montażowej. Śruba D mocuje panel przedni do płyty montażowej. Śruba C ogranicza zakres regulacji temperatury.
  • Page 8 Instalacja termostatu 3. Podłącz przewody jak w schemacie poniżej. t°C AC230V MAX LOAD 50/60HZ 3600W/16A...
  • Page 9 Instalacja termostatu 4. Zamontuj i dokręć płytę montażową w standardowej puszcze insta- lacyjnej o średnicy Ø 60 mm.
  • Page 10 Instalacja termostatu 5. Dokręć przód termostatu do płyty montażowej, lekko wciśnij pokrętło sterujące na pozycji minimalnej temperatury.
  • Page 11 Instalacja termostatu Komplet elementów składających się na termostat HD-T01 Pokrętło Termostat Ramka Obudowa...
  • Page 12 Instalacja termostatu Termostat powinien być zainstalowany przez doświadczonego elektryka z aktualnymi uprawnieniami SEP. UWAGI: Ustawiona temperatura podłogi nie może przekraczać granicz- nych wartości temperatury podanych przez producenta podłogi.

  • Page 13: Sterowanie Termostatem

    Sterowanie termostatem Zasilanie - Wł. - Wył. Dioda LED Gdy ogrzewanie jest włączone dioda świeci się na czerwono Zakres regulacji temperatury 5°C – 40°C...
  • Page 14 Sterowanie termostatem Termostat posiada zakres regulacji temperatury podłogi 5 – 40°C. Aby ułatwić regulację temperatury termostat wyposażano w diodę LED, która będzie świecić na czerwono, gdy ogrzewanie jest włączone. Po włączeniu termostatu oraz ustawieniu żądanej temperatury podłogi na pokrętle, dioda LED będzie się świecić aż do momentu osiągniecia usta- wionej temperatury podłogi.

  • Page 15: Czujnik Podłogi - Temperatura

    Czujnik podłogi - temperatura Średni opór Temperatura (°C) elektryczny (Ω) 22070 17960 12091 8312 5827...

  • Page 16: Zgodność Z Przepisami

    Zgodność z przepisami Zgodność z przepisami Urządzenie posiada certyfikat CE. Urządzenie jest zgodne z następującymi dyrektywami Unii Europejskiej: Dyrektywa 2014/30/EU w sprawie kompatybilności elektromagnetycznej; Dyrektywa niskonapięciowa 2014/35/EU. Urządzenie ma potwierdzone certyfikatem uprawnienie do oznaczania go znakiem bezpieczeństwa oznaczającym wyrób bezpieczny w użytkowaniu. Urządzenie jest zgodne z dyrektywą...
  • Page 17 ży, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt sprzedawany. Zużyty sprzęt sprzedawca przyjmuje pod adre- sem: Heat Decor sp. z o.o., ul. Gromadzka 54, 30-719 Kraków. Sprzedawca, dostarczając Klientowi sprzęt przeznaczony dla gospo-...
  • Page 18 ża- den z zewnętrznych wymiarów nie przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych. Zużyty sprzęt sprzedawca przyjmuje pod adresem: Heat Decor sp. z o.o., ul. Gromadzka 54, 30-719 Kraków.
  • Page 19 Table of contents HD-T01 thermostat description Technical specification Preparation for installation Installation of the external floor temperature sensor Thermostat installation Thermostat control Floor sensor - temperature Compliance with regulations...

  • Page 20: Hd-T01 Thermostat Description

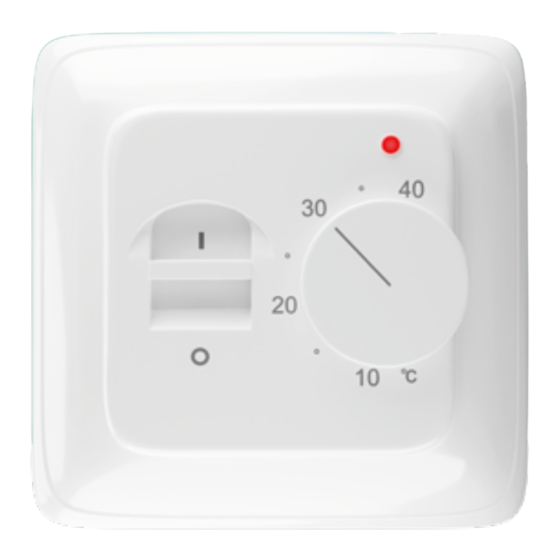

    HD-T01 thermostat description Electronic manual thermostat designed to control electric heating devi- ces. It has one external floor temperature sensor. Manual electronic thermostat designed for controlling electric heating devices and for installation exclusively inside a building. It has one external floor temperature sensor. The set floor temperature determi- nes the level to which the air in the room will gradually approach, but it is not directly equivalent to it.

  • Page 21: Technical Specification

    Technical specification Accuracy ± 5°C Floor temperature range 5°C – 40°C Maximum load 16 A Power supply 230 V IP Rating IP21 Front panel dimensions 86 x 86 x 22 mm...

  • Page 22: Preparation For Installation

    Preparation for installation 1. Thermostat 3. Protective conduit 2. Installation box 4. External floor temperature sensor...

  • Page 23: Installation Of The External Floor Temperature Sensor

    Installation of the external floor temperature sensor 1. The external floor temperature sensor should be placed in a sepa- rate installation conduit that is run from the thermostat to the floor. 2. To ensure the thermostat operates correctly, the external floor tem- perature sensor must be positioned in the location specified by the heating device's installation instructions.

  • Page 24: Thermostat Installation

    Thermostat installation 1. Perform the installation with the power turned off. 2. Set the temperature control knob to the minimum temperature position, gently pry it open and remove it, then unscrew the front of the thermo- stat from the mounting plate. Screw D attaches the front panel to the mounting plate.
  • Page 25 Thermostat installation 3. Connect the wires as shown in the diagram below. t°C AC230V MAX LOAD 50/60HZ 3600W/16A...
  • Page 26 Thermostat installation 4. Mount and tighten the mounting plate in a standard installation box with a diameter of Ø 60 mm.
  • Page 27 Thermostat installation 5. Tighten the front of the thermostat to the mounting plate, then gently press the control knob in the minimum temperature position.
  • Page 28 Thermostat installation The complete set of components that make up the HD-T01 thermostat Knob Thermostat Frame Housing...
  • Page 29 Thermostat installation Thermostat installation The thermostat should be installed by an experienced electrician with appropriate qualifications. NOTES: The set floor temperature must not exceed the temperature limits specified by the flooring manufacturer.

  • Page 30: Thermostat Control

    Thermostat control Power supply - ON - OFF LED indicator when heating systems is turned on the indicator will light up Temperature adjustment range 5 – 40°C...
  • Page 31 Thermostat control The thermostat has a temperature adjustment range for the floor of 5 – 40°C. To make temperature regulation more convenient, the ther- mostat is equipped with an LED indicator that will light up in red when the heating is turned on. After turning on the thermostat and setting the desired floor temperatu- re using the dial, the LED indicator will continue to light up until the set floor temperature is reached.

  • Page 32: Floor Sensor - Temperature

    Floor sensor - temperature Average electrical Temperature (°C) resistance (Ω) 22070 17960 12091 8312 5827...

  • Page 33: Compliance With Regulations

    Compliance with regulations The device is CE certified. The device complies with the following European Union directives: Directive 2014/30/EU on electromag- netic compatibility; Low Voltage Directive 2014/35/EU. The device has been certified with the safety mark indicating it is safe for use. The device complies with the European Parliament and Council Directive RoHS (Restriction of Hazardous Substances) (2011/65/EU).
  • Page 34 The seller accepts the used equipment at the following address: Heat Decor sp. z o.o., ul. Gromadzka 54, 30-719 Kraków, Poland. The seller in Poland, when delivering equipment intended for house-...
  • Page 35 25 cm, without the obligation to purchase new equipment intended for house- holds. The seller accepts the used equipment at the following address: Heat Decor sp. z o.o., ul. Gromadzka 54, 30-719 Kraków.
  • Page 36 Poznaj nasze wideoporadniki i odkryj najnowsze innowacje Watch our video tutorials and discover the latest innovations Pozostańmy w kontakcie Let’s stay in touch Heat Decor sp. z o.o. +48 123 576 134 heatdecor.com...
