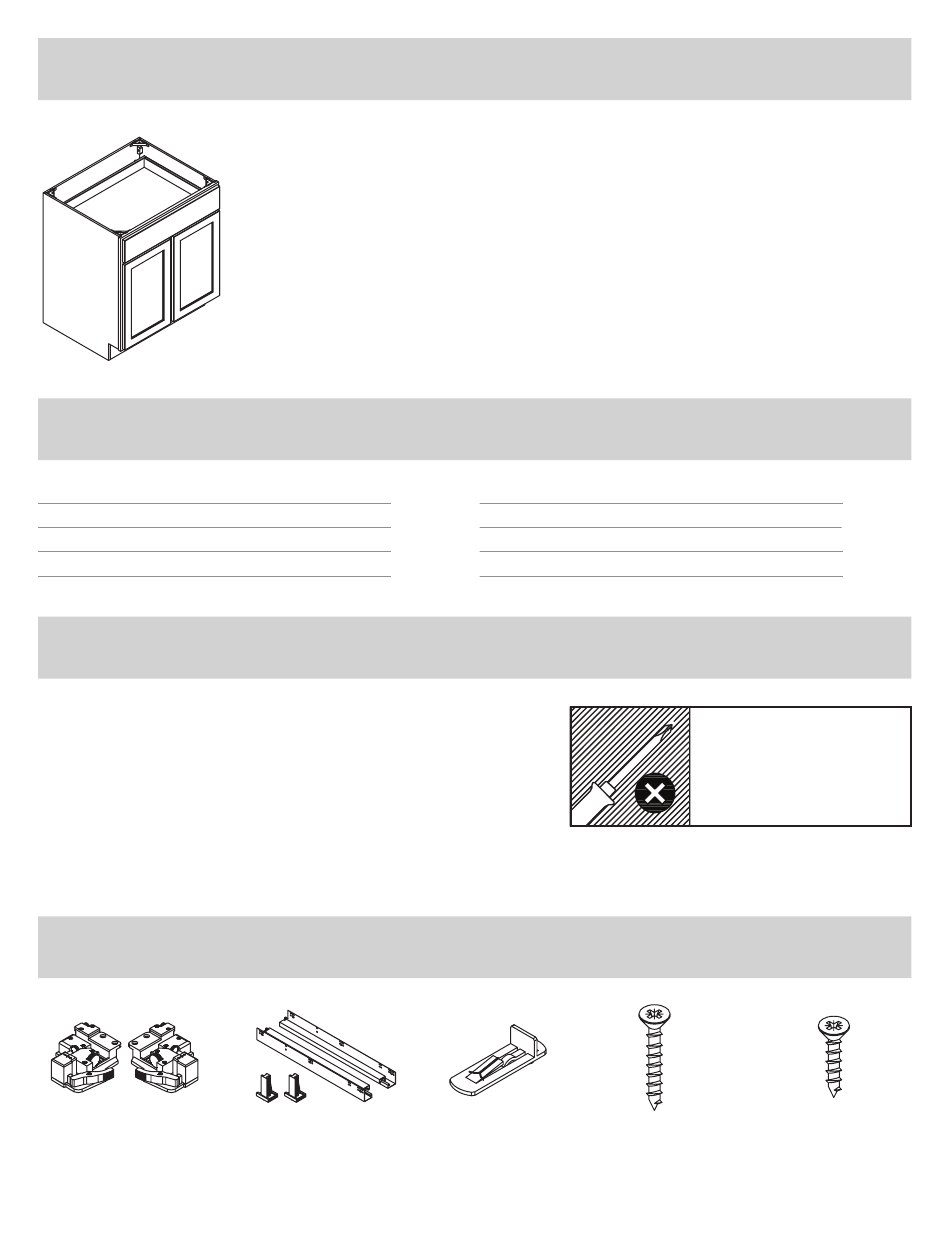

ASSEMBLY INSTRUCTIONS
TABLE OF CONTENTS
Before you Begin
Hardware Included
Package Contents
Assembly
BEFORE YOU BEGIN
Review the parts in the box with the contents outlined
in our Hardware Included section of this manual. If
any part is missing or damaged, contact our customer
support before performing any assembly.
To ensure no damage to the product occurs, assemble
the cabinet on a soft surface such as carpet, a towel or
the cardboard packaging.
HARDWARE INCLUDED
DRAWER BOTTOM
BRACKET SET
x1
Model # B27, B30, B36
Finish: White, Gray
Page 1
Page 1
Page 2
Page 3
DRAWER SLIDE
SET
x1
Thank you for your purchase! Have
questions or need help? Please call
our customer service 8:30 a.m. - 5 p.m.,
Support@magickwoods.com
Drawer Front Adjustment
Door Adjustment
Care and Cleaning
Warranty
SHELF PIN
1" CSK SCREW
x4
Français : page 14
Español: página 27
CST, Monday - Friday.
1.833.748.4846
Page 10
Page 11
Page 12
Page 12
TOOLS REQUIRED
FOR ASSEMBLY
Hardware continued on next page.
5/8" CSK SCREW
x4
x9
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B27 and is the answer not in the manual?

Questions and answers

Related Manuals for Magick Woods Elements B27

Summary of Contents for Magick Woods Elements B27

  • Page 1 Français : page 14 Español: página 27 Thank you for your purchase! Have questions or need help? Please call Model # B27, B30, B36 our customer service 8:30 a.m. - 5 p.m., CST, Monday - Friday. Finish: White, Gray 1.833.748.4846 Support@magickwoods.com...

  • Page 2: Package Contents

    1/2" CSK SCREW 5 MM BUMPER CORNER BRACKET 1/2" PAN HEAD SCREW PACKAGE CONTENTS Part # Description Qty. LEFT-HAND GABLE RIGHT-HAND GABLE BACK PANEL SHELF FRAME & DOOR ASSEMBLY DRAWER FRONT ASSEMBLY DRAWER SIDE DRAWER BOTTOM DRAWER BACK TOE KICK BOTTOM HELPFUL HINT: Use painter's tape to temporarily label components as shown in the diagram for...
  • Page 3 ASSEMBLY Step 1 Insert the shelf pins in your preferred locations as per the illustration. Insert the drawer slide rear support parts as per the illustration. Step 2 Assemble the cabinet parts as per the illustration. Using a Phillips Head screwdriver, rotate the connector clockwise to fasten into place.
  • Page 4 Step 3 Insert the bottom panel as shown in the drawing. Step 4 Align the toe kick onto the assembled cabinet box as per the illustration. Using a Phillips Head screwdriver, rotate the connector clockwise to fasten into place. Ensure all connectors are locked into place before moving the cabinet.
  • Page 5 Step 5 1. Stand the cabinet upright. Slightly tilt and insert the shelf into the cabinet as shown on the diagram. 2. Press shelf in a downward direction to lock into place. PRESS TO FIX ANGLE INSERT SHELF ASSEMBLY Step 6 Add the frame and door assembly to the cabinet box as shown in the illustration.
  • Page 6 Step 7 Using a Phillips Head screwdriver, secure the back panel 5/8" CSK screws as shown in the illustration. Be careful not over-tighten as this may damage the product. 5/8" CSK SCREWS Step 8 Place the drawer slides in the correct position and fasten with 5/8" CSK screws as shown. 5/8"...
  • Page 7 Step 9 Place the drawer front on a soft surface to prevent damage. Assemble the drawer box parts as per the illustration. Step 10 1. Using a Phillips Head screwdriver, secure the drawer box assembly with 1" CSK screws as shown in the diagram.
  • Page 8 Step 11 Place the bumpers on the drawer front as shown. BUMPER Step 12 1. Fully extend the left and right slides and place the drawer box assembly on top. 2. Ensure the slides are lined up with the grooves on the bottom of the drawer box. 3.
  • Page 9 Step 13 Line up the corner brackets in the correct positions and use the 1/2" pan head screws to secure them into place as shown in the illustration. 1/2" PAN HEAD SCREW Step 14 Place the bumpers on the doors as shown. If needed, door and drawer adjustment instructions are available on pages 10 and 11.
  • Page 10 DRAWER FRONT ADJUSTMENT If you need to adjust your drawer front/back, up/down or left/right, please follow the below instructions. Front/Back Adjustment Up/Down Adjustment Left/Right Adjustment Need assistance? Contact us at 1.833.748.4846.

  • Page 11: Door Adjustment

    DOOR ADJUSTMENT If you need to adjust your door front/back, up/down or left/right, please follow the below instructions. Front/Back Adjustment Up/Down Adjustment Left/Right Adjustment Need assistance? Contact us at 1.833.748.4846.

  • Page 12: Care And Cleaning

    CARE AND CLEANING • For normal cleaning, use a soft damp cloth. Dry the surface after wiping. • Use a mild soap and water solution, with most of the water squeezed from the cloth. • For items tougher to clean, you can use most general-purpose household cleaners. •...
  • Page 13 What This Warranty Does Not Cover: This warranty does not cover any problems or damage which result from improper transportation, improper installation, mishandling, misuse, abuse, neglect, abnormal use, commercial use, improper maintenance, unauthorized repairs, accidents, or acts of God, such as hurricanes, fire, earthquakes or floods. The warranty and any applicable implied warranties do not cover incidental or consequential damages arising from any defects in the product such as labor charges for installation or removal of the product or any associated products.

  • Page 14: Instructions Pour L'assemblage

    INSTRUCTIONS POUR L’ASSEMBLAGE Nous vous remercions de votre achat! Si vous avez des questions ou avez Modèle Nº B27, B30, B36 besoin d’aide : Veuillez communiquer avec notre service à la clientèle entre Fini : Blanc, Gris 8 h et 17 h (HNE), du lundi au vendredi.

  • Page 15: Contenu De L'emballage

    VIS À TÊTE FRAISÉE BUTOIR DE 5 MM SUPPORT EN VIS À TÊTE CYLINDRIQUE DE 1/2 PO CORNIÈRE DE 1/2 PO CONTENU DE L’EMBALLAGE Nº de pièce Description Qté. PANNEAU GAUCHE PANNEAU DROIT PANNEAU ARRIÈRE TABLETTE ENSEMBLE CADRE ET PORTE ASSEMBLAGE DU DEVANT DE TIROIR CÔTÉ...
  • Page 16 ASSEMBLAGE Étape 1 Insérez les taquets à tablette aux endroits désirés, tel qu’il est illustré. Insérez les pièces du support arrière de la glissière de tiroir pour les insérer, tel qu’il est illustré. Étape 2 Assemblez les pièces de l’armoire, tel qu’il est illustré. À l’aide d’un tournevis cruciforme, faites tourner le raccord dans le sens des aiguilles d’une montre pour le fixer.
  • Page 17 Étape 3 Insérez le panneau inférieur tel que le démontre l’illustration. Étape 4 Alignez le coup-de-pied sur le caisson d’armoire assemblé, tel qu’il est illustré. À l’aide d’un tournevis cruciforme, faites tourner le raccord dans le sens des aiguilles d’une montre pour le fixer.
  • Page 18 Étape 5 1. Placez l’armoire en position verticale. Inclinez légèrement la tablette et insérez-la dans l’armoire, comme le montre l’illustration. 2. Appuyez sur la tablette pour la fixer en place. APPUYER POUR FIXER INSÉRER EN ANGLE ENSEMBLE DE TABLETTE Étape 6 Fixez l’ensemble cadre et porte au caisson d’armoire, tel qu’il est illustré.
  • Page 19 Étape 7 À l’aide d’un tournevis cruciforme, fixez le panneau arrière avec des vis à tête fraisée de 5/8 po, tel qu’il est illustré. Prenez soin de ne pas trop serrer les vis, car vous risqueriez d’endommager l’article. VIS À TÊTE FRAISÉE DE 5/8 PO Étape 8...
  • Page 20 Étape 9 Placez le devant de tiroir sur une surface douce pour éviter de l’endommager. Assemblez les pièces du tiroir, tel qu’il est illustré. Étape 10 1. À l’aide d’un tournevis cruciforme, fixez l’ensemble de tiroir avec des vis à tête fraisée de 1 po, tel qu’il est illustré.
  • Page 21 Étape 11 Placez les butoirs sur le devant de tiroir tel qu’il est illustré. BUTOIR Étape 12 1. Étirez complètement les glissières gauche et droite et placez l’ensemble de tiroir sur le dessus. 2. Assurez-vous que les glissières sont alignées sur les rainures au bas du tiroir. 3.
  • Page 22 Étape 13 Alignez les supports en cornière dans la bonne position et utilisez les vis à tête cylindrique de 1/2 po pour les fixer en place, tel qu’il est illustré. VIS À TÊTE CYLINDRIQUE DE 1/2 PO Étape 14 Placez les butoirs sur les coins à l’arrière des portes, tel qu’il est illustré. Des instructions pour le réglage des tiroirs et des portes sont disponibles aux pages 23 et 24, au besoin.
  • Page 23 RÉGLAGE DU DEVANT DE TIROIR Si vous devez déplacer votre tiroir vers le haut ou vers bas, vers la droite ou la gauche, ou vers l’avant ou l’arrière, veuillez suivre les instructions ci-dessous. Réglage avant/arrière Réglage haut/bas Réglage gauche/droite Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
  • Page 24 RÉGLAGE DES PORTES Si vous devez déplacer votre porte vers le haut ou vers bas, vers la droite ou la gauche, ou vers l’avant ou l’arrière, veuillez suivre les instructions ci-dessous. Réglage avant/arrière Réglage haut/bas Réglage gauche/droite Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.

  • Page 25: Entretien Et Nettoyage

    ENTRETIEN ET NETTOYAGE • Pour nettoyer l’article normalement, utilisez un linge doux et humide. Séchez la surface après l’avoir essuyée. • Utilisez une solution d’eau et de savon doux et essorez le linge pour extraire la majorité de l’eau. • Pour les articles plus difficiles à...
  • Page 26 de bois sont naturelles et inévitables. Par ailleurs, il nous est impossible de représenter parfaitement les couleurs des articles dans les documents imprimés. Il serait donc préférable que vous voyiez des articles en présentation pour faire votre choix de couleur. Qu’est-ce qui n’est pas couvert par la présente garantie? Cette garantie ne couvre pas les problèmes ou les dommages résultant d’un transport inadéquat, d’une installation ou d’une manipulation inadéquate, d’un usage inapproprié...

  • Page 27: Instrucciones De Ensamblaje

    INSTRUCCIONES DE ENSAMBLAJE Gracias por su compra. ¿Necesita ayuda o tiene preguntas? Llame a nuestro servicio Modelo B27, B30, B36 de atención al cliente de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este. Acabado: Blanco, Gris 1.833.748.4846...

  • Page 28: Contenido Del Paquete

    TORNILLO TOPE DE 5 MM SOPORTE DE TORNILLO DE CABEZA CSK DE 1/2” ESQUINA ALOMADA DE 1/2” CONTENIDO DEL PAQUETE Pieza # Descripción Cantidad GABLETE IZQUIERDO GABLETE DERECHO PANEL POSTERIOR REPISA BASTIDOR Y PUERTA ENSAMBLE FRONTAL DE LA GAVETA COSTADO DE LA GAVETA PARTE INFERIOR DE LA GAVETA PARTE POSTERIOR DE LA GAVETA RODAPIÉ...
  • Page 29 ENSAMBLAJE Paso 1 Inserte los soportes para estante en su ubicación preferida según la ilustración. Inserte las piezas de soporte posteriores del deslizador para gaveta se muestra en la ilustración. Paso 2 Ensamble las piezas del gabinete como se muestra en la ilustra-ción. Con un destornillador Phillips, gire el conector en dirección de las manecillas del reloj para fijarlo en su lugar.
  • Page 30 Paso 3 Inserte el panel inferior como se muestra en el dibujo. Paso 4 Alinee el rodapié con la caja ensamblada del gabinete según la ilustración. Con un destornillador Phillips, gire el conector en dirección de las manecillas del reloj para fijarlo en su lugar. Asegúrese de que todos los conectores estén trabados en su lugar antes de mover el gabinete.
  • Page 31 Paso 5 1. Coloque el gabinete en posición vertical. Incline ligeramente el estante e introdúzcalos en el gabinete como se muestra en el diagrama. 2. Presione el estante hacia abajo para bloquearlos en su lugar. PRESIONAR PARA FIJAR ACCESORIO DE ÁNGULO ENSAMBLAJE DEL ESTANTE Paso 6...
  • Page 32 Paso 7 Con un destornillador Phillips, asegure el panel posterior con tornillos CSK de 5/8" como se muestra en la ilustración. Tenga cuidado de no apretar demasiado, ya que se podría dañar el producto. TORNILLO CSK DE 5/8” Paso 8 Coloque los deslizadores de gaveta en la posición correcta y fíjelos con tornillos CSK de 5/8"...
  • Page 33 Paso 9 Coloque la parte frontal de la gaveta sobre una superficie suave para evitar daños. Ensamble las piezas de la caja de la gaveta como se muestra en la ilustración. Paso 10 1. Con un destornillador Phillips, asegure en ensamble de la caja de la gaveta con tornillos CSK de 1"...
  • Page 34 Paso 11 Coloque los protectores en el frente de la gaveta como se muestra. TOPE Paso 12 1. Extienda por completo los deslizadores izquierdo y derecho y coloque encima la caja de la gaveta del ensamble. 2. Asegúrese de que los deslizadores estén alineados con las ranuras en la parte inferior de la caja de la gaveta.
  • Page 35 Paso 13 Alinee los soportes de esquina en las posiciones correctas y utilice los tornillos de cabeza alomada de 1/2" para fijarlos en su sitio como se muestra en la ilustración. TORNILLO DE CABEZA ALOMADA DE 1/2” Paso 14 Coloque los protectores en las esquinas de la parte posterior de las puertas, como se muestra en el diagrama.
  • Page 36 AJUSTES FRONTAL DE LA GAVETA Si necesita ajustar la gaveta hacia arriba/abajo o hacia la izquierda/derecha y hacia delante/atrás, siga las instrucciones a continuación. Ajuste hacia delante/atrás Regulación hacia arriba/abajo Ajuste hacia la izquierda/derecha ¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.
  • Page 37 AJUSTES DE LA PUERTA Si necesita ajustar la puerta hacia arriba/abajo o hacia la izquierda/derecha y hacia delante/atrás, siga las instrucciones a continuación. Ajuste hacia delante/atrás Regulación hacia arriba/abajo Ajuste hacia la izquierda/derecha ¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.

  • Page 38: Cuidado Y Limpieza

    CUIDADO Y LIMPIEZA • Para una limpieza normal, utilice un paño suave y húmedo. Seque la superficie después de limpiarla. • Utilizando una solución de agua y jabón suave, con la mayor parte del agua exprimida del paño. • Para los artículos más difíciles de limpiar, puede utilizar la mayoría de los limpiadores domésticos de uso general.
  • Page 39 Lo que no cubre esta garantía: Esta garantía no cubre ningún problema o daño como resultado del transporte inadecuado, instalación indebida, manipulación incorrecta, uso indebido, abuso, negligencia, uso anormal, uso comercial, mantenimiento inadecuado, reparaciones no autorizadas, accidentes o desastres naturales como huracanes, incendios, terremotos o inundaciones.
