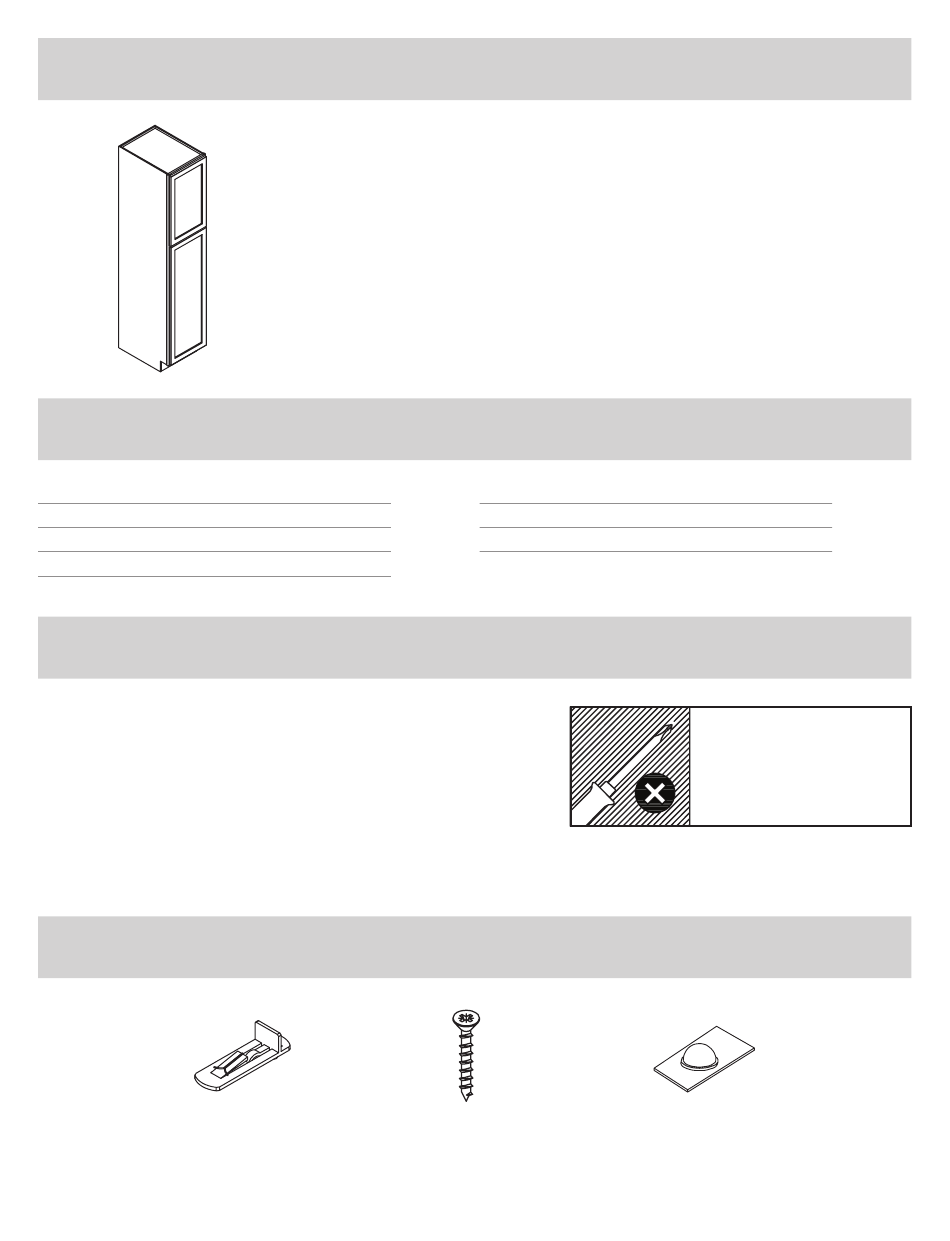

ASSEMBLY INSTRUCTIONS
TABLE OF CONTENTS
Before you Begin
Hardware Included
Package Contents
Assembly
BEFORE YOU BEGIN
Review the parts in the box with the contents outlined
in our Hardware Included section of this manual. If
any part is missing or damaged, contact our customer
support before performing any assembly.
To ensure no damage to the product occurs, assemble
the cabinet on a soft surface such as carpet, a towel or
the cardboard packaging.
HARDWARE INCLUDED
SHELF PIN

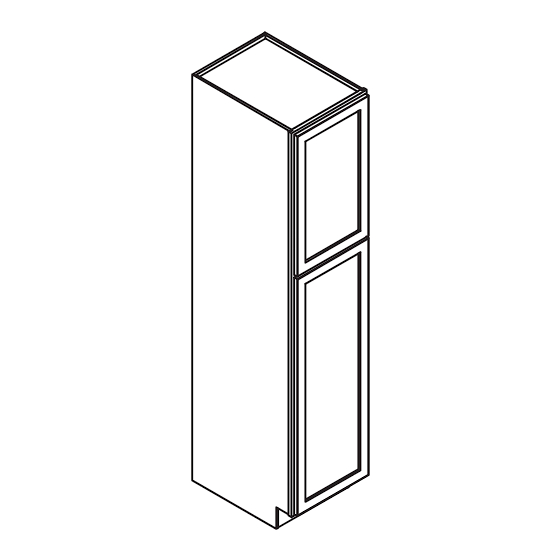

Model # U1884(L/R)
Finish: White, Gray
Page 1
Page 1
Page 2
Page 3
5/8" CSK SCREW
x12
Thank you for your purchase! Have
questions or need help? Please call
our customer service 8:30 a.m. - 5 p.m.,
Support@magickwoods.com
Door Adjustment
Care and Cleaning
Warranty
x6
Français : page 11
Español: página 21
CST, Monday - Friday.
1.833.748.4846
Page 8
Page 9
Page 9
TOOLS REQUIRED
FOR ASSEMBLY
5 MM BUMPER
x4
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U1884L and is the answer not in the manual?

Questions and answers

Related Manuals for Magick Woods Elements U1884L

Summary of Contents for Magick Woods Elements U1884L

  • Page 1 ASSEMBLY INSTRUCTIONS Français : page 11 Español: página 21 Thank you for your purchase! Have questions or need help? Please call our customer service 8:30 a.m. - 5 p.m., Model # U1884(L/R) CST, Monday - Friday. Finish: White, Gray 1.833.748.4846 Support@magickwoods.com TABLE OF CONTENTS Before you Begin...

  • Page 2: Package Contents

    PACKAGE CONTENTS Part # Description Qty. LEFT-HAND GABLE RIGHT-HAND GABLE TOP, BOTTOM & MIDDLE SHELF BACK PANEL FRAME & DOOR ASSEMBLY TOE KICK SHELF HELPFUL HINT: Use painter's tape to temporarily label components as shown in the diagram for easy assembly. Need assistance? Contact us at 1.833.748.4846.
  • Page 3 ASSEMBLY Step 1 Insert the shelf pins in your preferred locations as per the illustration. Step 2 Assemble the cabinet parts as per the illustration. Using a Phillips Head screwdriver, rotate the connector clockwise to fasten into place. Ensure all connectors are locked into place before moving the cabinet.
  • Page 4 Step 3 Insert the top, middle, and bottom shelves into the cabinet box as illustrated. Step 4 Align the toe kick onto the assembled cabinet box as per the illustration. Using a Phillips Head screwdriver, rotate the connector clockwise to fasten into place. Ensure all connectors are locked into place before moving the cabinet.
  • Page 5 Step 5 Turn the cabinet on its side. Using a Phillips Head screwdriver, secure the back panel with 5/8" CSK screws as shown in the illustration. Be careful not to over-tighten as this may damage the product. 5/8" CSK SCREWS Step 6 1.
  • Page 6 Step 7 Add the frame and door assembly to the cabinet box as shown in the illustration. Step 8 1. Open the doors. Using a Phillips Head screwdriver, rotate the connector clockwise to secure the door and frame assembly in place as shown in diagram. Ensure all connectors are locked into place before moving the cabinet.
  • Page 7 ENJOY YOUR NEW CABINETS Need assistance? Contact us at 1.833.748.4846.

  • Page 8: Door Adjustment

    DOOR ADJUSTMENT If you need to adjust your door front/back, up/down or left/right, please follow the below instructions. Front/Back Adjustment Up/Down Adjustment Left/Right Adjustment Need assistance? Contact us at 1.833.748.4846.

  • Page 9: Care And Cleaning

    CARE AND CLEANING • For normal cleaning, use a soft damp cloth. Dry the surface after wiping. • Use a mild soap and water solution, with most of the water squeezed from the cloth. • For items tougher to clean, you can use most general-purpose household cleaners. •...
  • Page 10 What This Warranty Does Not Cover: This warranty does not cover any problems or damage which result from improper transportation, improper installation, mishandling, misuse, abuse, neglect, abnormal use, commercial use, improper maintenance, unauthorized repairs, accidents, or acts of God, such as hurricanes, fire, earthquakes or floods. The warranty and any applicable implied warranties do not cover incidental or consequential damages arising from any defects in the product such as labor charges for installation or removal of the product or any associated products.

  • Page 11: Instructions Pour L'assemblage

    INSTRUCTIONS POUR L’ASSEMBLAGE Nous vous remercions de votre achat! Si vous avez des questions ou avez besoin d’aide : Veuillez communiquer Modèle Nº U1884(L/R) avec notre service à la clientèle entre Fini : Blanc, Gris 8 h et 17 h (HNE), du lundi au vendredi. 1 833 748.4846 Support@magickwoods.com MATIÈRES...

  • Page 12: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE Nº de pièce Description Qté. PANNEAU GAUCHE PANNEAU DROIT TABLETTES SUPÉRIEURE, INFÉRIEURE ET CENTRALE PANNEAU ARRIÈRE ENSEMBLE CADRE ET PORTE COUP-DE-PIED TABLETTE CONSEIL UTILE : utilisez du ruban adhésif de peintre pour étiqueter temporairement les composants comme indiqué sur le diagramme afin de faciliter l'assemblage. Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
  • Page 13 ASSEMBLAGE Étape 1 Insérez les taquets à tablette aux endroits désirés, tel qu’il est illustré. Étape 2 Assemblez les pièces de l’armoire, tel qu’il est illustré. À l’aide d’un tournevis cruciforme, faites tourner le raccord dans le sens des aiguilles d’une montre pour le fixer. Assurez-vous que tous les raccords sont verrouillés en place avant de déplacer l’armoire.
  • Page 14 Étape 3 Insérez les tablettes supérieure, centrale et inférieure dans le caisson d’armoire, tel que l’illustre la figure ci-dessous. Étape 4 Alignez le coup-de-pied sur le caisson d’armoire assemblé, tel qu’il est illustré. À l’aide d’un tournevis cruciforme, faites tourner le raccord dans le sens des aiguilles d’une montre pour le fixer.
  • Page 15 Étape 5 Placez l’armoire sur le côté. À l’aide d’un tournevis cruciforme, fixez le panneau arrière avec des vis à tête fraisée de 5/8 po, tel qu’il est illustré. Prenez soin de ne pas trop serrer les vis, car vous risqueriez d’endommager l’article.
  • Page 16 Étape 7 Fixez l’ensemble cadre et porte au caisson d’armoire, tel qu’il est illustré. Étape 8 1. Ouvrez les portes. À l’aide d’un tournevis cruciforme, faites tourner le raccord dans le sens des aiguilles d’une montre pour fixer l’ensemble cadre et porte en place, tel qu’il est illustré. Assurez-vous que tous les raccords sont verrouillés en place avant de déplacer l’armoire 2.
  • Page 17 PROFITEZ DE VOS NOUVELLES ARMOIRES Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.
  • Page 18 RÉGLAGE DES PORTES Si vous devez déplacer votre porte vers le haut ou vers bas, vers la droite ou la gauche, ou vers l’avant ou l’arrière, veuillez suivre les instructions ci-dessous. Réglage avant/arrière Réglage haut/bas Réglage gauche/droite Vous avez besoin d’aide? Communiquez avec nous au 1 833 748-4846.

  • Page 19: Entretien Et Nettoyage

    ENTRETIEN ET NETTOYAGE • Pour nettoyer l’article normalement, utilisez un linge doux et humide. Séchez la surface après l’avoir essuyée. • Utilisez une solution d’eau et de savon doux et essorez le linge pour extraire la majorité de l’eau. • Pour les articles plus difficiles à...
  • Page 20 de bois sont naturelles et inévitables. Par ailleurs, il nous est impossible de représenter parfaitement les couleurs des articles dans les documents imprimés. Il serait donc préférable que vous voyiez des articles en présentation pour faire votre choix de couleur. Qu’est-ce qui n’est pas couvert par la présente garantie? Cette garantie ne couvre pas les problèmes ou les dommages résultant d’un transport inadéquat, d’une installation ou d’une manipulation inadéquate, d’un usage inapproprié...

  • Page 21: Instrucciones De Ensamblaje

    INSTRUCCIONES DE ENSAMBLAJE Gracias por su compra. ¿Necesita ayuda o tiene preguntas? Llame a nuestro servicio Modelo U1884(L/R) de atención al cliente de lunes a viernes de 8 a.m. a 5 p.m., hora estándar del Este. Acabado: Blanco, Gris 1.833.748.4846 Support@magickwoods.com ÍNDICE Antes de comenzar...

  • Page 22: Contenido Del Paquete

    CONTENIDO DEL PAQUETE Pieza # Descripción Cantidad GABLETE IZQUIERDO GABLETE DERECHO ESTANTE SUPERIOR, INFERIOR Y CENTRAL PANEL POSTERIOR BASTIDOR Y PUERTA RODAPIÉ REPISA CONSEJO ÚTIL: Utilice cinta de pintor para etiquetar temporalmente los componentes como se muestra en el diagrama para facilitar el montaje. ¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.
  • Page 23 ENSAMBLAJE Paso 1 Inserte los soportes para estante en su ubicación preferida según la ilustración. Paso 2 Ensamble las piezas del gabinete como se muestra en la ilustra-ción. Con un destornillador Phillips, gire el conector en dirección de las manecillas del reloj para fijarlo en su lugar. Asegúrese de que todos los conectores estén trabados en su lugar antes de mover el gabinete.
  • Page 24 Paso 3 Inserte los estantes superior, central e inferior en la caja del gabinete tal como se muestra a continuación. Paso 4 Alinee el rodapié con la caja ensamblada del gabinete según la ilustración. Con un destornillador Phillips, gire el conector en dirección de las manecillas del reloj para fijarlo en su lugar. Asegúrese de que todos los conectores estén trabados en su lugar antes de mover el gabinete.
  • Page 25 Paso 5 Ponga la gabinete de lado. Con un destornillador Phillips, asegure el panel posterior con tornillos CSK de 5/8" como se muestra en la ilustración. Tenga cuidado de no apretar demasiado, ya que se podría dañar el producto. TORNILLO CSK DE 5/8”...
  • Page 26 Paso 7 Agregue el bastidor y la puerta a la caja del gabinete como se muestra en la ilustración. Paso 8 1. Abra las puertas. Con un destornillador Phillips, gire el conector en dirección de las manecillas del reloj para asegurar la puerta y el bastidor en su lugar como se muestra en el diagrama. Asegúrese de que todos los conectores estén trabados en su lugar antes de mover el gabinete.
  • Page 27 DISFRUTE DE SUS NUEVOS GABINETES ¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.
  • Page 28 AJUSTES DE LA PUERTA Si necesita ajustar la puerta hacia arriba/abajo o hacia la izquierda/derecha y hacia delante/atrás, siga las instrucciones a continuación. Ajuste hacia delante/atrás Regulación hacia arriba/abajo Ajuste hacia la izquierda/derecha ¿Necesita ayuda? O póngase en contacto con nosotros en el 1.833.748.4846.

  • Page 29: Cuidado Y Limpieza

    CUIDADO Y LIMPIEZA • Para una limpieza normal, utilice un paño suave y húmedo. Seque la superficie después de limpiarla. • Utilizando una solución de agua y jabón suave, con la mayor parte del agua exprimida del paño. • Para los artículos más difíciles de limpiar, puede utilizar la mayoría de los limpiadores domésticos de uso general.
  • Page 30 Lo que no cubre esta garantía: Esta garantía no cubre ningún problema o daño como resultado del transporte inadecuado, instalación indebida, manipulación incorrecta, uso indebido, abuso, negligencia, uso anormal, uso comercial, mantenimiento inadecuado, reparaciones no autorizadas, accidentes o desastres naturales como huracanes, incendios, terremotos o inundaciones.
