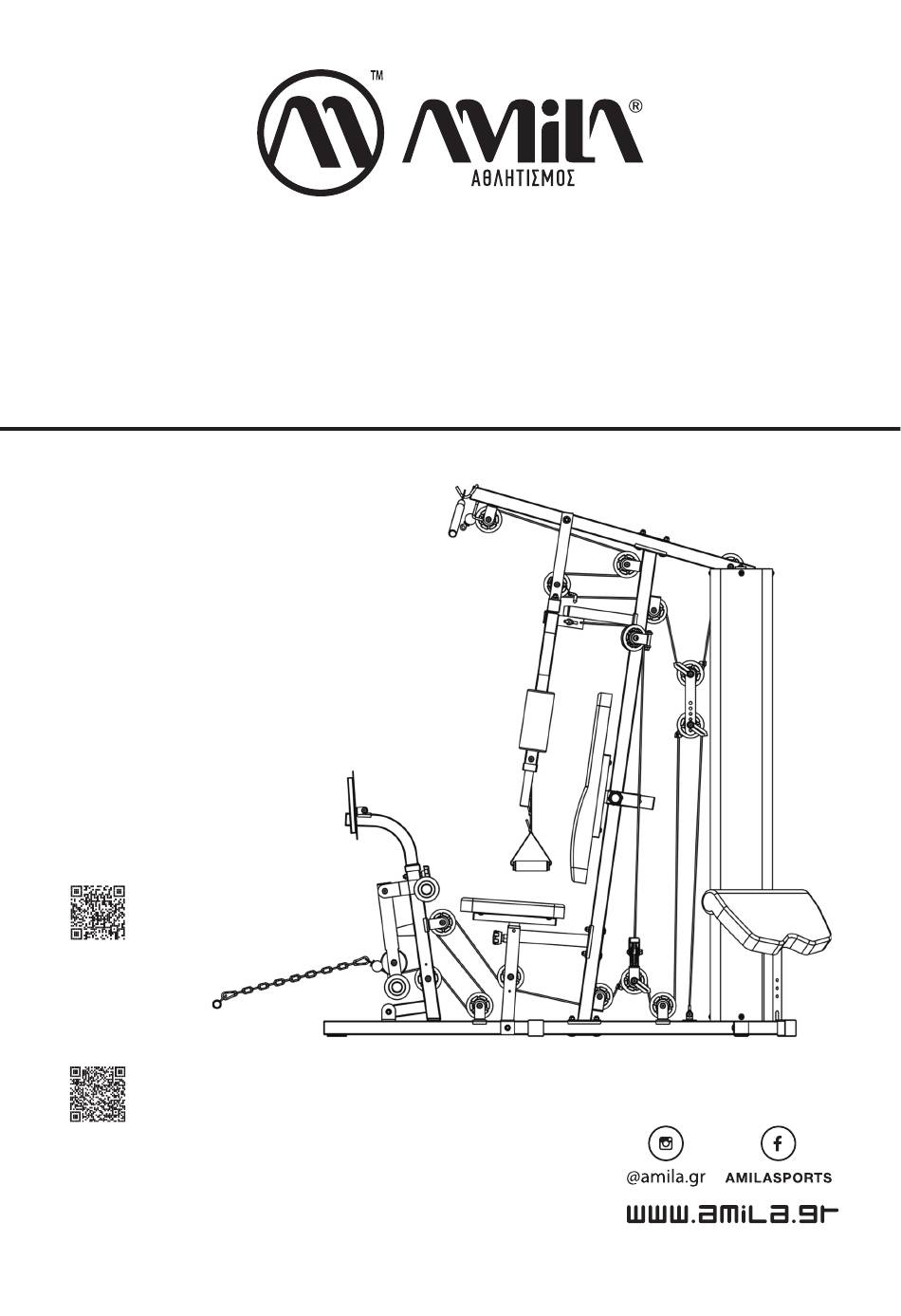

(Οδηγίες Συναρμολόγησης | Assembly Instructions)
Δείτε έναν σύντομο
οδηγό συναρμολόγησης
εδώ:
Scan the code
to view a short
assembly video
(Greek language)
Μάθε περισσότερα
για το πολυόργανο
σκανάροντας το QR
Learn more about
the homegym by
scanning the QR
91202
ITEM NO.:
homegym hg1187
homegym
Πολυόργανο Γυμναστικής
Advertisement
Related Manuals for Amila HG1187
Summary of Contents for Amila HG1187
- Page 1 Πολυόργανο Γυμναστικής (Οδηγίες Συναρμολόγησης | Assembly Instructions) Δείτε έναν σύντομο οδηγό συναρμολόγησης εδώ: Scan the code to view a short assembly video (Greek language) Μάθε περισσότερα για το πολυόργανο σκανάροντας το QR Learn more about the homegym by...
-
Page 2: Οδηγιεσ Ασφαλειασ
ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 1. Διαβάστε όλες τις οδηγίες και κάντε ασκήσεις προθέρμανσης πριν χρησιμοποιήσετε αυτό το μηχά- νημα. 2. Το πολυόργανο είναι ένα όργανο γυμναστικής οικιακής χρήσης, καθώς επίσης και ένα όργανο αε- ροβικής γυμναστικής που μπορεί να σας βοηθήσει να αναπτύξετε την καρδιο-αναπνευστική σας λειτουργία. - Page 3 ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ / PARTS LIST Σχέδιο / Drawing Τμχ. Περιγραφή / Description /Pcs Κυρίως βάση Base frame Πίσω σταθεροποιητής Rear stabilizer Εμπρός κάθετος σκελετός Front vertical frame Χερούλια Handles Μπροστινό τμήμα σκελετού Front support frame Στήριγμα καθίσματος Seat pad support Δεξιά...
- Page 4 Σχέδιο / Drawing Τμχ. Περιγραφή / Description /Pcs Πλάκα πίεσης ποδιών Leg press plate Άνω σκελετός Upper frame Σωλήνας εκτάσεων ποδιών Leg developer Βάση μαξιλαριού δικεφάλων Arm curl pad support Βάση ράβδων ασκήσεων στήθους Front press frame Διπλή βάση τροχαλιών Cross double floating pulley bracket Φλογέρα...
- Page 5 Σχέδιο / Drawing Τμχ. Περιγραφή / Description /Pcs Παράλληλο διπλό στήριγμα τροχαλίας Double floating pulley bracket Έλασμα στερέωσης Bracket Τριβέας Bushing Τριβέας Bushing Αφρώδη προστατευτικά για ασκήσεις ποδιών Foam rolls for feet exercises Αφρώδη προστατευτικά για τις ράβδους ασκήσεων στήθους Foam rolls for chest exercises 18 Τροχαλία...
- Page 6 Σχέδιο / Drawing Τμχ. Περιγραφή / Description /Pcs Καπάκι πλακών βαρών Weight plate upper bracket Βάσεις πλακών βαρών Weight plate bottom bracket Βάσεις υφασμάτινων καλυμμάτων Fabric plate covers’ brackets Άνω συρματόσχοινο με μπίλια, μήκους 3150mm 3150mm upper cable Κάτω συρματόσχοινο με μπίλια, μήκους...
- Page 7 Σχέδιο / Drawing Τμχ. Περιγραφή / Description /Pcs Υφασμάτινα καλύμματα Fabric plate covers Άξονες αφρωδών προστατευτικών Foam roll tubes Πλάκα στερέωσης Bracket Σχέδιο / # Τμχ. Περιγραφή / Σχέδιο / # Τμχ. Περιγραφή / Drawing /Pcs Description Drawing /Pcs Description Άξονας...
- Page 8 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ / ASSEMBLY INSTRUCTIONS Βήμα 1 / Step 1 1) Τοποθετήστε τους οδηγούς βαρών (22) στις 1) Insert 2 pcs guide rods (22) into the holes of τρύπες του πίσω σταθεροποιητή (2) και στερε- the Rear Stabilizer(2) separately and tighten ώστε...
- Page 9 Βήμα 2 / Step 2 1) Συνδέστε τον εμπρός κάθετο σκελετό (3) 1) Attach the front vertical frame (3) onto the στην κυρίως βάση (1) με βίδες (27), έλασμα base frame (1). Carefully align the holes and στερέωσης (24), ροδέλες (44) και παξιμάδια secure them with 2 pc M10*70 carriage bolt (46).
- Page 10 Βήμα 3 / Step 3 1) Περάστε τις βάσεις πλακών βαρών (92) στους 1) Place the 2pcs weight plate bottom brack- οδηγούς βαρών (22) και στερεώστε τες με et (92) along the guide rods (22) and secure αλενόβιδες (37) και ροδέλες (44). them with 2pcs M10*25 Allen Bolt (37) and 2) Μετά...
- Page 11 Βήμα 4 / Step 4 1) Τοποθετήστε τα καπάκια πλακών βαρών (91) 1) Place the 2pcs weight plate upper bracket (91) στους οδηγούς βαρών (22). along the guide rod (22). 2) Τοποθετήστε τον άνω σκελετό (12) στον 2) Place the Upper Frame (12) onto the Front Ver- εμπρός...
- Page 12 Βήμα 5 / Step 5 1) Συνδέστε τη βάση ράβδων ασκήσεων στή- 1) Attach the Front Press Frame (15) to the Up- θους(15) στον άνω σκελετό (12) χρησιμοποι- per Frame (12), secure them with 1pc axle (26), ώντας αξονάκι (26), ροδέλες (45) και παξιμά- 2pcs Ø25×Ø10.5×б1.5 washer (45) and 2pcs δια...
- Page 13 Βήμα 6 / Step 6 1) Συνδέστε το μπροστινό τμήμα σκελετού (5) με 1) Attach the Front support frame (5) onto the βίδα (30), ροδέλες (44) και παξιμάδι (46). base frame, secure them with 1pc M10*80 2) Εισάγετε τη βάση του καθίσματος (9) στην Carriage bolt (30), 2pcs Ø10 washers (44),1 pc τρύπα...
- Page 14 Βήμα 7 / Step 7 1) Συνδέστε τις ράβδους ασκήσεων στήθους (7 & 1) Attach the Right butterfly (8) to the front 8) στη βάση τους (15) με ροδέλες (45) και πα- press base, secure them together with 1 pc ξιμάδια...
- Page 15 Βήμα 8 / Step 8 1) Συνδέστε τα χερούλια (4) στις ράβδους ασκή- 1) Attach the 2pcs handle (4) into the butter- σεων στήθους (7 & 8) με αλενόβιδες (37) και fly frame as the diagram shows. Secure them ροδέλες (44). with 2pcs M10*25 Allen bolt (37) and 2pcs 2) Τοποθετήστε...
- Page 16 — 16 —...
- Page 17 Βήμα 9 / Step 9 1) Πάρτε το άνω συρματόσχοινο με μπίλια μή- 1) Feed the bolt end of the 3150mm Upper ca- κους 3150mm (94) και εισάγετέ το από το ble (94) through opening in Upper frame (12). εμπρός μέρος του άνω σκελετού (12). Τοπο- Place 1pc Pulley (79) below the cable and se- θετήστε...
- Page 18 — 18 —...
- Page 19 Βήμα 10 / Step 10 1) Περάστε τη μια άκρη του συρματόσχοινου 1) Attach the end of the 3020 MM butterfly cable μπράτσων ασκήσεων στήθους (96) στο γάντζο (96) to the hook and place 1pc pulley (79) be- που βρίσκεται στο πίσω μέρος της αριστερής low the cable.
- Page 20 — 20 —...
- Page 21 Βήμα 11 1) Πάρτε το κάτω συρματόσχοινο με μπίλια μήκους στην κυρίως βάση (1) στερεώνοντάς την με βίδα 4600mm (95) και εισάγετέ το από το εμπρός μέ- (35), ροδέλες (44) και παξιμάδι (46). ρος του σωλήνα εκτάσεων ποδιών (13). Τοποθετή- στε...
- Page 22 Βήμα 12 / Step 12 1) Συνδέστε την πλάκα πίεσης ποδιών (11) στη 1) Attach the Leg press plate (11) to the brack- βάση για πιέσεις ποδιών (10) με αλενόβιδα et and secure it with 1pc M10*90 Allen bolt (29), ροδέλες (44) και παξιμάδι (46). (29), 2pcs Ø10 washer (44), 1pc M10 Aircraft 2) Περάστε...
- Page 23 Βήμα 13 / Step 13 1) Στερεώστε το κάθισμα (98) στη βάση του (9) 1) Attach the seat pad (98) onto the adjustment με αλενόβιδες (39) και ροδέλες (43). support and secure them with 4pcs M8*18 Al- 2) Στερεώστε την πλάτη (97) στη βάση της (18) len bolts (39) and 4pcs Ø8 washer (43).
- Page 24 Βήμα 14 / Step 14 1) Συνδέστε τη μπάρα έλξεων (21) στο κάτω 1) Attach the short bar (21) to the end of the συρματόσχοινο χρησιμοποιώντας αλυσίδα lower cable with the 1pc Chain (87) and 2pcs (88) και άγκιστρα (86). Gourd Hooks (86).
