C/N:
10310001842
Human Machine Interface 설치 가이드
XGT Panel
이 설치 가이드는 HMI 제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
경고/주의 표기의 의미
잘못된 취급으로 사용자가 사망 또는 중상을 입을 위험이 예상
경고
되는 경우
잘못된 취급으로 사용자가 상해를 입거나 또는 물적 손해만 발생
주의
하는 위험이 예상되는 경우
전원이 인가된 상태에서 단자대를 만지지 마십시오.
전원이 인가된 상태에서 제품의 설치 및 제거를 하지 마십시오.
제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, 단락, 납땜 등을 하지 마십시오.
제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
가연성 물질이 있는 주변에 설치하지 마십시오.
제품에 직접 진동이 인가되지 않도록 하십시오.
전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
No
항목
1
사용온도
2
보관온도
3
사용습도
10∼85%RH, 이슬이 맺히지 않을 것
4
보관습도
10∼85%RH, 이슬이 맺히지 않을 것
단속적인 진동이 있는 경우
주파수
5≤f<8.4㎐
8.4≤f≤150㎐
5
내진동
연속적인 진동이 있는 경우
주파수
5≤f<8.4㎐
8.4≤f≤150㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XP-Runtime/LXP-Designer: V1.0 이상
부속품의 확인
4
■ 기기 내에 장착되어 있는 배터리를 확인하여 주십시오.
1) 용도: 정전 시 RTC 운전
2) 규격: CR2032
■ 박스 내에 들어있는 부속품을 확인하여 주십시오.
1) 디스플레이 고정 볼트: 1 세트(4개입)
2) DIN Rail 브래킷: 1 세트(볼트 2개 포함) ※ XP-VLink 지원 모델에만 포함

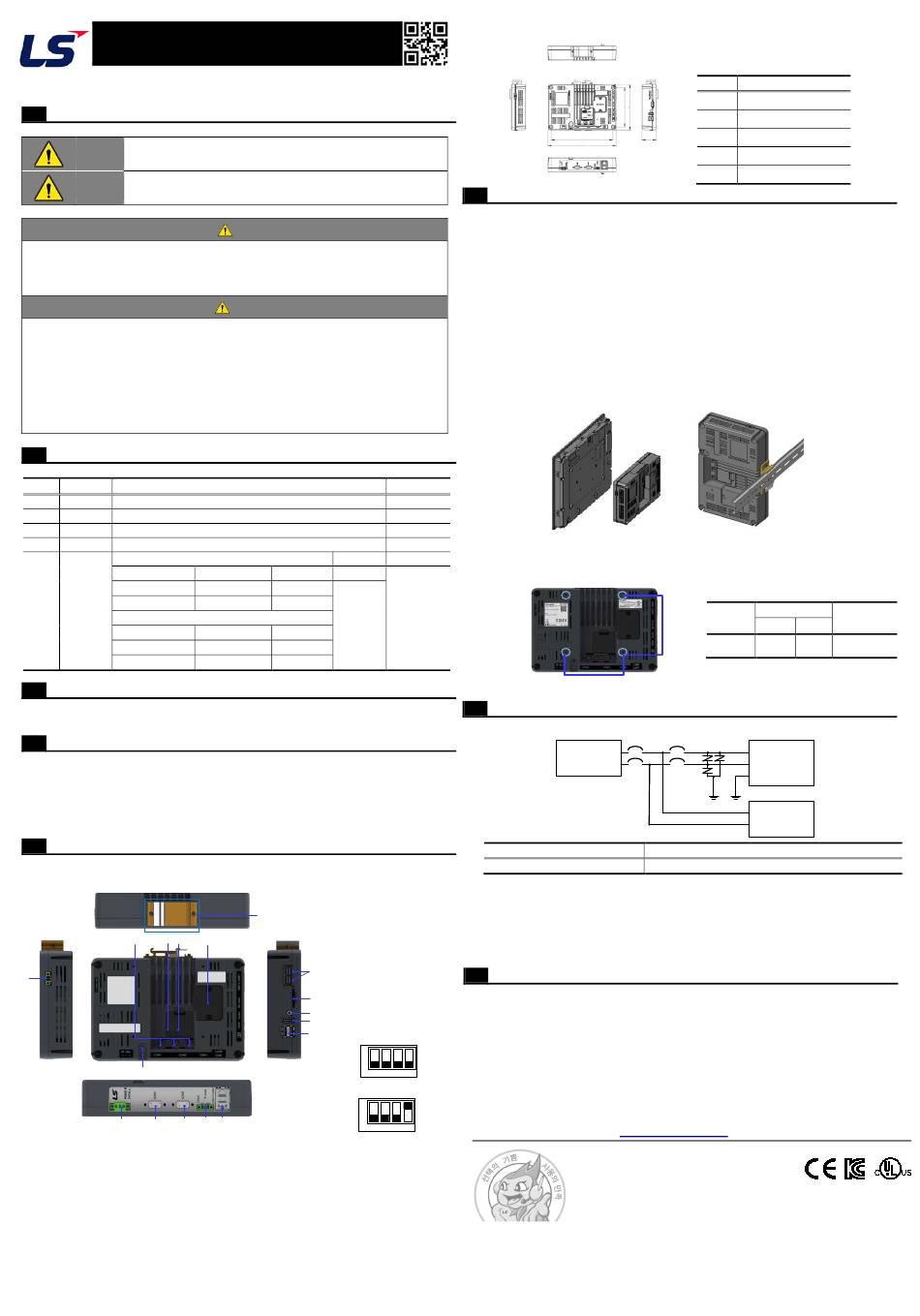

제품의 각 부 명칭 및 외형치수(mm)
5
■ 제품 외형에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시 참조하시기
바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
3
1 2
6
5
13
14
15 16 17
1 리셋 스위치
2 설정 스위치
PE 단자
4 확장 메모리 (option)
5
7 XP-VLink
8 SD 카드 인터페이스
10 HDMI 출력
11 USB 호스트
13 전원 입력 단자
14 COM1
16 COM3
17 이더넷 단자
LXP-MxxD
경고
주의
규격
-10℃∼50℃
-20℃∼60℃
-
가속도
진폭
횟수
-
3.5mm
9.8㎨(1G)
-
X,Y, Z
각 방향
가속도
진폭
10회
-
1.75mm
4.9㎨(0.5G)
-
12
4
7
8
9
10
11
초기설정 값
A
B
1
사용자 설정 값
A
B
1
※ 4번 스위치는 배터리 ON/OFF
3 종단저항 스위치
6 디스플레이 전원 출력
9 오디오 출력
12 DIN Rail 브래킷(option)
15 COM2
■ 제품 외형치수
제품의 장착
6
■ 제품 장착 시 유의사항
1) 제품 장착 및 분리는 전원 차단 후 하십시오.
2) 제품 장착 완료 후 전원을 인가해 주시기 바랍니다.
■ 디스플레이 유닛에 제품 설치 시 아래 기준에 따라 설치하여 주시기 바랍니다.
1) DISP 0, 1 및 디스플레이 전원 케이블을 반드시 제거하십시오.
2) 동봉된 고정 볼트로 단단하게 고정하십시오.
■ DIN 레일에 제품 설치 시 아래 기준에 따라 설치하여 주시기 바랍니다.
1) 설치 가능한 DIN 레일 규격은 35㎜입니다.
2) DIN 레일 변형 우려가 있으므로 제품 설치 위치에 고정나사를 추가하시기 바랍니다.
3) 제품 설치 시 전원 커넥터가 상단에 위치하도록 DIN 레일 브래킷을 설치하시기
바랍니다.
4) 설치 시 브래킷 상단 고리를 DIN 레일에 끼운 후 아래를 눌러 설치하시기 바랍니다.
5) 설치 후 DIN레일 스토퍼를 이용하여 제품을 고정하시기 바랍니다.
6) 탈거 시 제품을 위로 올려 브래킷 상단 고리를 먼저 분리하시기 바랍니다.
관련규격
-
-
-
<디스플레이 유닛 설치>
-
■ VESA 마운트에 제품 설치 시 아래 기준에 따라 설치하여 주십시오.
-
1) M4 볼트를 사용하여 주십시오.
2) 필요한 경우 스페이서를 사용하십시오.
IEC 61131-2
.
배선
7
■ 전원 배선
품명
정격전압
1) HMI의 전원은 기타기기(고전압, 고전류 기기)와 계통 전원을 분리하여 주십시오.
또한 통신 케이블은 전원 케이블과 100mm이상 이격하여 주십시오.
2) 전원 및 접지 배선은 18AWG~22AWG 범위 내에서 사용하여 주십시오.
3) 접지는 3종접지(접지저항 100Ω이하)를 하며 접지용 전선은 2㎟이상으로 사용할 것을
권장합니다. 단, 접지에 따라 오동작하는 경우 접지를 분리하여 주십시오.
보증 내용
8
보증 기간
구입하신 제품의 보증 기간은 제조일로부터 18개월입니다.
보증 외 범위
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
2
3
4
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
2
3
4
LS ELECTRIC Co., Ltd
한번 맺은 인연을
가장 소중히
여깁니다!
구분
A
C D
B
A
C
E
B
D
E
<DIN 레일 설치>
구분
Y
VESA
0
X
전원
공급장치
www.ls-electric.com
10310001842, V1.1 (2022.07)
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
080-777-2080(수신자부담)
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 우 (31226)
LXP-MxxD
200
220
127
147
46
[단위: mm]
치수
나사
Y
X
100
100
M4
XGT
Panel
기타
기기
LXP-MxxD
DC 24V
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
