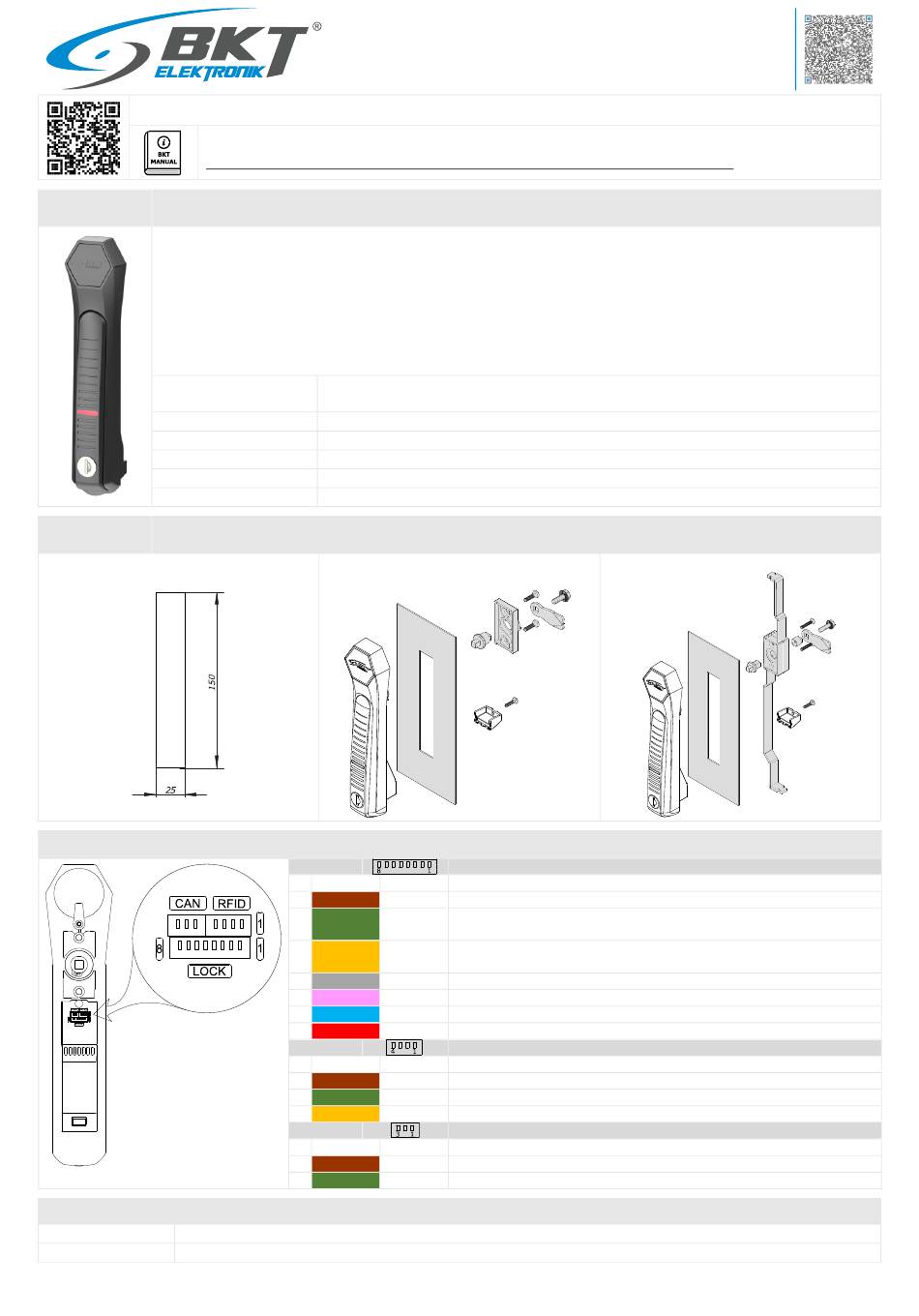

BKT Elektronik AL201 Quick Start Manual

BKT AL201 skrócona instrukcja obsługi
Pełna instrukcja obsługi znajduje się na stronie http://bkte.pl
Katalog produktów -> Systemu Automatyki w IT -> BKT ACS System kontroli dostępu -> Klamka AL201
AL201 – Klamka do szafy ze sterowaniem i monitorowaniem elektrycznym z możliwością otwarcia kluczem, opcjonalny wbudowany
Produkt
czytnik kart rfid
• Może być zastosowana jako:
- elektroniczny mechanizm otwierania szafy we współpracy z dowolnym systemem kontroli dostępu;
- autonomiczny system kontroli dostępu do szafy we współpracy z wbudowanym lub innym dowolnym czytnikiem kart z interfejsem
Wiegand.
• Czujnik położenia uchwytu klamki.
• Trójkolorowy LED do sygnalizacji optycznej stanu pracy klamki.
• Awaryjne otwieranie kluczem.
• Dostępne wkładki w systemie klucza master.
Zasilanie
Pobór prądu bez czytnika
Złącza
Wymiary
Waga
Indeks
W zależności od systemu montażu wymagane są odpowiednie dodatkowe elementy. Pudełko nie zawiera elementów oznaczonych na
Montaż
szaro.
Wymagany otwór montażowy
Złącza
Akcesoria
122AW002850 AW285 - 8-żyłowy przewód połączeniowy klamki AL200 i AL201, długość 5m; złącza: 1-wtyk, 2-tulejki zaciskowe
122AW002400 AW240 - 4-żyłowy przewód połączeniowy klamki AL200 i AL201, długość 0,5m; złącza: 1-wtyk, 2-tulejki zaciskowe
BKT_AL201_quick_manual-v2
Nominalne 12V DC, dopuszczalne 10-24V DC, zalecany zasilacz 12V DC ≥500mA. Napięcie zasilające
klamkę musi być odpowiednie również dla opcjonalnego czytnika kart rfid, jeśli będzie on podłączony.
Spoczynkowy: 25mA, w trakcie otwierania/zamykania: 180mA
Gniazdo 8 pinowe typu 53047-0810 i 4 pinowe typu 53047-0410 i 3 pinowe typu 53047-0310
212 x 47 x 48mm (W x S x G)
160g
122AL002010
System jednopunktowy
LOCK Gniazdo 8-pinowe (53047-0810)
Wejście zasilania: GND.
1 Biały GND
Wejście zasilania: +12V DC.
2 Brązowy +12V
Wyjście typu otwarty kolektor do sygnalizacji położenia uchwytu klamki, I
3 Zielony STATUS
Uchwyt otwarty -> tranzystor otwarty, uchwyt zamknięty -> tranzystor zamknięty.
Wejście sterujące klamką z zewnętrznego systemu. Otwieranie klamki -> CTRL zwarte z GND
4 Żółty CTRL
lub z +12V. Zamknięcie klamki -> CTRL niepodłączone.
Wejście dla czujnika drzwi – do wykorzystania w przyszłości. Nie podłączać.
5 Szary SENSOR
GND – dla czujnika drzwi – do wykorzystania w przyszłości. Nie podłączać.
6 Różowy GND
Interfejs CAN (CANL) – do wykorzystania w przyszłości. Nie podłączać.
7 Niebieski CANL
8 Czerwony CANH Interfejs CAN (CANH) – do wykorzystania w przyszłości. Nie podłączać.
RFID Gniazdo 4-pinowe (53047-0410) dla czytnika kart rfid
1 Biały GND Wyjście zasilania dla czytnika (Uwaga: bezpośrednio połączone z GND gniazda LOCK).
Wyjście zasilania dla czytnika (Uwaga: bezpośrednio połączone z +12V gniazda LOCK).
2 Brązowy +12V
Wejście Wiegand 0 dla czytnika kart.
3 Zielony WIEGAND 0
Wejście Wiegand 1 dla czytnika kart.
4 Żółty WIEGAND 1
Gniazdo 3-pinowe (53047-0310) dla interfejsu CAN
CAN
GND – dla interfejsu CAN – do wykorzystania w przyszłości. Nie podłączać.
1 Biały GND
2 Brązowy CANL Interfejs CAN (CANL) – do wykorzystania w przyszłości. Nie podłączać.
Interfejs CAN (CANH) – do wykorzystania w przyszłości. Nie podłączać.
3 Zielony CANH
BKT Elektronik - Centrala
ul. Wiejska 6
86-065 Lisi Ogon
tel. 52 36 36 371
e-mail: sales@bkte.pl
System wielopunktowy
=50mA, U =25V.
C CE
