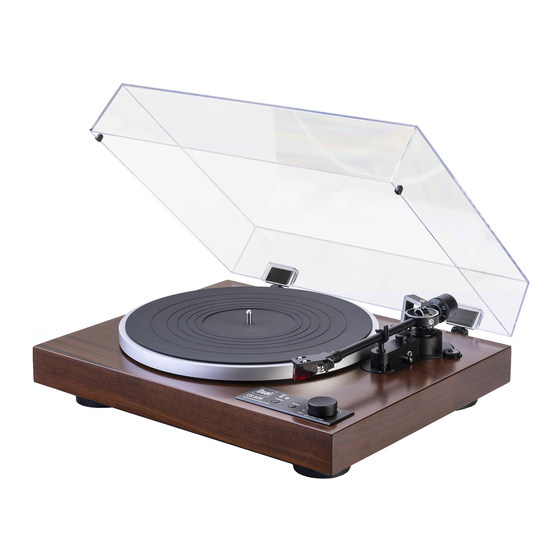

Summary of Contents for Dual CS 529
- Page 1 DUAL CS 529 BEDIENUNGSANLEITUNG OWNERS MANUAL DE: SEITE 2 – 12 EN: PAGE 13 – 23 BDA CS 529 V1 DE EN...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhalt Seite Inhaltsverzeichnis Technische Daten Vorwort Zielgruppe dieser Bedienungsanleitung Warnhinweise Richtlinien und Normen Entsorgungshinweise Hinweise zur Handhabung Sicherheitshinweise Bestimmungsgemäße Verwendung Lieferumfang / Verpacken Geräteübersicht Aufbau Plattenteller mit Riemen montieren Tonarm Tonarmkopf montieren Tonarm-Gegengewicht montieren Tonarm ausbalancieren Auflagekraft einstellen Anti-Skating-Einstellung Abdeckhaube montieren Plattenspieler am Verstärker anschließen Steckernetzteil anschließen... -
Page 3: Technische Daten
Technische Daten Antrieb Technische Änderungen und Irrtümer vorbehalten. Die Abmessungen sind ungefähre Werte. Antrieb Riemen / DC Servo-Motor mit optischer Drehzahlregelung Drehzahl in U/min 33/45/78 Gleichlaufschwankung < ±0,08 % (DIN bewertet) Tonarm Funktion Vollautomatische oder manuelle Bedienung aller Funktionen Lager Kugelgelagert / Vollkardanisch Effektive Tonarmlänge 221,5 mm... -
Page 4: Vorwort
• EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG • RoHS-Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist auf Anfrage bei Dual erhältlich: info@dual.de Entsorgung der Verpackung GEFAHR Lebensgefahr durch Ersticken! Erstickungsgefahr durch Folien und andere Verpackungsmaterialien. Die Verpackung und deren Teile nicht Kindern überlassen. Das Gerät wurde beim Transport durch die Verpackung geschützt. -
Page 5: Hinweise Zur Handhabung
Hinweise zur Handhabung Alle Sicherheitshinweise sorgfältig durchlesen und diese Bedienungsanleitung für spätere Fragen aufbewahren. Alle Warnungen und Hinweise in dieser Bedienungsanleitung befolgen. Sicherheitshinweise zum Umgang mit dem Steckernetzteil Das Steckernetzteil darf nur an eine Netzspannung von 100-240 V~, 50/60 Hz angeschlossen werden. Niemals das Steckernetzteil mit einer anderen Spannung betreiben. -
Page 6: Lieferumfang / Verpacken
Nehmen sie den Plattenteller ab (niemals den Plattenspieler mit aufgesetztem Teller transportieren). Sichern sie den Tonabnehmer mit dem Nadelschutz. Sichern sie den Tonarm an der Tonarmablage zusätzlich mit einem Bindestreifen. Stellen sie sicher das keine der Kleinteile oder Zubehörverpackungen innerhalb des Karton sich bewegen können. Hinweis: Weitere Anleitungen folgen auf: www.dual.de... -
Page 7: Geräteübersicht
Geräteübersicht Beschreibung Scharniere der Abdeckhaube (2×) Plattenteller Plattentellerbelag Plattentellerachse Umschalter PHONO / LINE Phono-Vorverstärker ein-/ausschalten RCA-Audio-Ausgang rot - rechter Kanal, weiß - linker Kanal GND: Erdung (Masseanschluss) Netzschalter Ein / Aus DC IN: 12 V-Anschluss für Steckernetzteil Bluetooth Bedienung Wiederholung Start / Stopp &... -
Page 8: Aufbau
Aufbau Plattenteller mit Riemen montieren Der Antriebsriemen liegt bereits auf der Riemenlauffläche des Plattentellers auf. Der Riemen wird mit dem roten Band um die Antriebsrolle des Motors gezogen. (Abb. 1) Den Plattenteller auf die Plattentellerachse aufsetzen. Den Plattenteller so drehen, dass die Antriebsrolle in der Aussparung erscheint (auf ca. -
Page 9: Abdeckhaube Montieren
Aufbau Abdeckhaube montieren 1. Die Scharniere (2) in die Halterungen (3) auf der Rückseite des Gerätes stecken. 2. Die Abdeckhaube (1) dann auf die beiden Scharniere (2) stecken. Plattenspieler am Verstärker anschließen Der Plattenspieler verfügt über einen eingebauten Entzerrer-Vorverstärker und kann sowohl an einen Phono-Eingang als auch an einen Audio- Eingang (AUXIN, LINE) angeschlossen werden. -
Page 10: Bedienung
Bedienung Abnehmen / Anbringen der Nadelschutzkappe Abb.1 Vor der Wiedergabe einer Schallplatte muss die Nadelschutzkappe vom Tonabnehmer entfernt werden. (Abb. 1) A) Halten 1. Die Nadelschutzkappe (2) nach vorne vom Tonabnehmer (1) abziehen. 2. Die Nadelschutzkappe nach der Wiedergabe wieder aufstecken. C) Abziehen B) Drücken Schallplatte abspielen (manuell) -
Page 11: Bluetooth Bedienung
Bluetooth Bedienung Installation App am Mobilgerät Android: Apple: Play Store App Store Mobilgerät Einstellungen 2) Für Android: Standort einschalten 1) Bluetooth einschalten Verbindung Fernbedienung herstellen 1) BLE-Menü öffnen 2) Connect drücken 3) Bereit = Zustand wird angezeigt Verbindung mit BT-Lautsprecher / Kopfhörer herstellen Bluetooth „Pairing“... -
Page 12: Gerät Reinigen
1. Mit einem Reinigungspinsel von hinten nach vorne über die Nadel streichen. 2. Zur Reinigung der Platte mit einer Carbon- Faserbürste leicht schräg über die Platte wischen. Hinweis: Zubehör ist in unserem Shop unter www.dual.de erhältlich. Plattenspieler reinigen Gefahr durch elektrische Spannung! Um die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät nicht mit einem nassen Tuch oder unter... -
Page 13: Contents
Contents Page Contents Technical specifications Preface Intended users of this operating manual Warnings Directives Disposal Safety instructions Safety Intended use List of contents / Packaging instructions Product overview Set Up Platter and belt installation Tonearm Fitting the headshell Counterweight fitting Balancing the tonearm Tracking force Anti-Skating-adjustment... -
Page 14: Technical Specifications
Technical Specifications Motor Drive Belt / DC Servo-controlled Motor with optical speed control Speed settings 33/45/78 Wow & Flutter < ±0,08 % (DIN WTD) Tonearm Function All functions can be fully automatic or manually operated Bearing Ball-Bearing / Twin Gimbal Mounting Effective length 221,5 mm Offset Angle... -
Page 15: Preface
Preface This instruction manual will help you to operate the turntable in a safe way. Please read this manual and the safety notices carefully before using the unit and keep them for later use. Be sure to make them accessible to other users and observe all information given here. Intended users of this operating manual This operating manual is intended for everyone who: •... -
Page 16: Safety Instructions
• Never try to operate the unit with a different voltage. • Only use the supplied power supply or an original Dual alternative. • The mains plug should only be connected after installation has been completed according to the instructions. -
Page 17: List Of Contents / Packaging Instructions
Secure the stylus with the protective cover for the needle and remove headshell. Attach the tonearm securely to the tonearm rest. Ensure that none of the small parts or associated packaging can move inside the cardboard box. Note: to www.dual.de For further information, please go... -
Page 18: Product Overview
Product overview Description Dust cover hinges (2×) Platter Platter mat Platter bearing PHONO / LINE Switch Phono-preamp on-/off RCA-Audio-Output R / L red - right channel, white - left channel GND: Ground connection Power switch ON / OFF DC IN: 12 V-Input for Power supply Bluetooth control Repeat Start / Stop &... -
Page 19: Set Up
Set Up Platter and belt installation Tape Motorpully The record player is delivered with the drive belt already fitted around the turntable flange. The belt is provided with a red tape so that it can be pulled over the drive motor pulley. (pic. 1) Place the platter on the turntable spindle. -
Page 20: Dust Cover Fitting
Set Up Set Up Dust cover fitting Slot both hinges (2) into the housings (3) in the back of the turntable. Uniformly push the right and left dust cover (1) receptacles onto the hinges Connection to amplifier The turntable comes with a built-in phono pre-amplifier. It can be either connected to the phono input or the line input at the amplifier. The built-in phono stage can switched on or off via a switch in the back of the turntable. -
Page 21: Operating The Turntable
Operating the turntable Removing / Attaching the stylus protection cap Pic. 1 Remove the stylus protection cap from the pick-up (1) prior to playing a record. (Pic.1) A- Hold 1. Push the stylus cap (2) on the bottom (B) as seen in the diagram. Hold in position (A) while move it up in circular motion (C). -
Page 22: Operating Bluetooth
Operating Bluetooth Install App on Mobile Device Android: Apple: Play Store App Store Mobile Devise Settings 1) Enable Bluetooth. 2) Android only: Enable Location. Connect the Remote-Control Function Open the BLE-Menu Ready = Status is indicated Press Connect Connect with Loudspeaker / Headphone Enable Bluetooth „Pairing“... -
Page 23: Cleaning
1. Carefully wipe the stylus brush in a front to back motion under the stylus. 2. To clean a record, use a carbon fibre brush to wipe gently and diagonally over the record Note: Brushes and accessories are available in the Dual shop: www.dual.eu Cleaning the record player Danger – Electric shock! To avoid the danger of an electric shock, you must not clean the unit with a wet cloth or under running water. - Page 24 Cet équipement est conforme aux IC RSS-102 des limites d'exposition aux rayonnements définies pour un incontrôlée environnement. Cet équipement doit être installé et utilisé à une distance minimum de 20 cm entre le radiateur et votre corps. Dual GmbH www.dual.eu...
