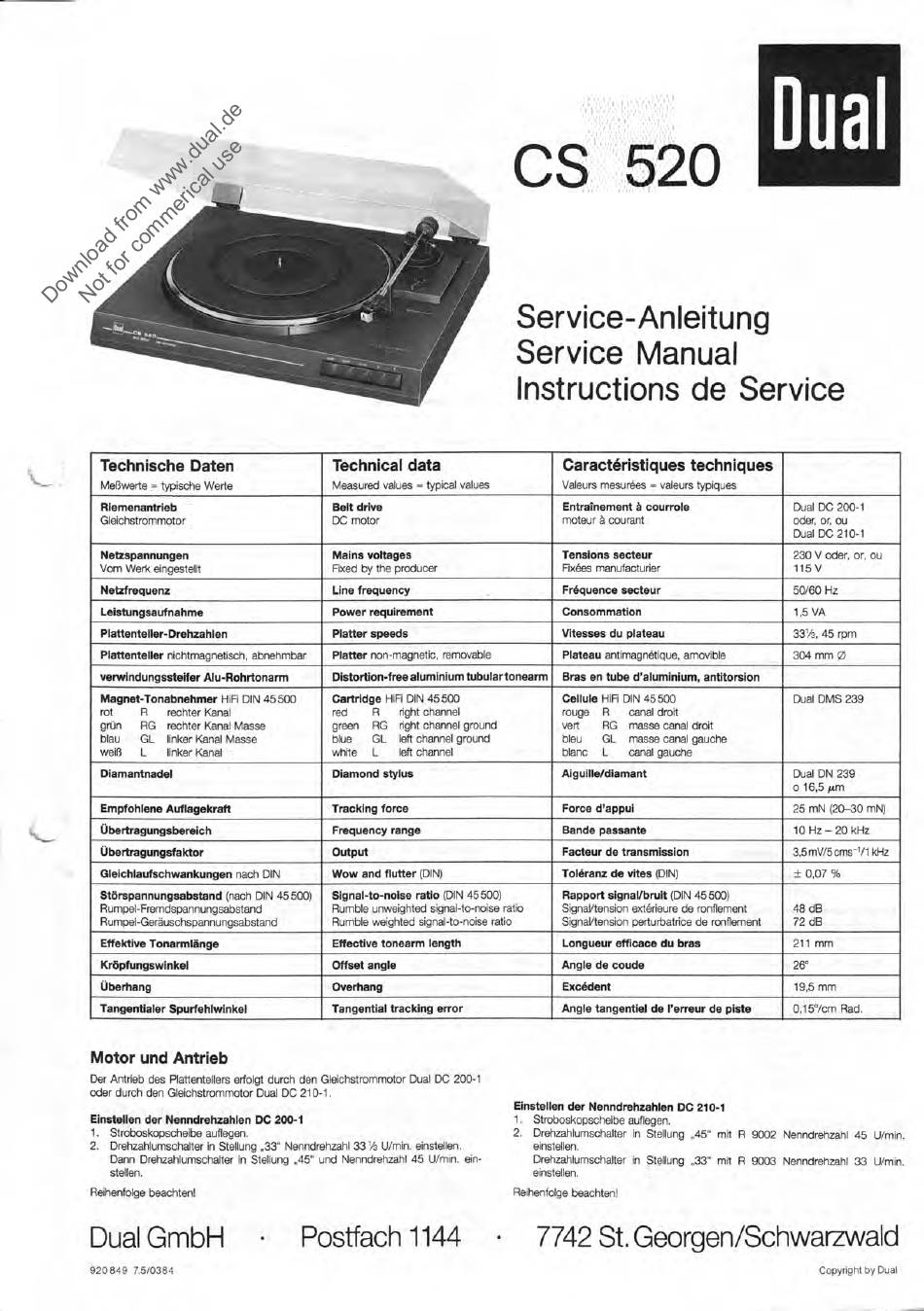

Dual CS 520 Service Manual

CS 520
Dual
Service-Anleitung
Service Manual
lnstructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractdristiques techniques
Valeurs mesurees = valeurs typiques
Riemenantrieb
Gleichstrommotor
Belt drive
DC motor
Entreinement ä courrole
moteur ä courant
Dual DC 200-1
oder, or, au
Dual DC 210-1
Netzspannungen
Vom Werk eingestellt
Mains voltages
Fixed by the producer
Tensions secteur
Fixes manufacturier
230 V oder, or, au
115 V
Netzfrequenz Line frequency Frequence secteur 50/60 Hz
Leistungsaufnahme
Power requirement Consommation 1,5 VA
Plattenteller-Drehzahlen Platter speeds Vitesses du plateau 331 / 2 , 45 rpm
Plattenteller nichtmagnetisch, abnehmbar Platter non-magnetic, removable Plateau antimagnetique, amovible 304 mm 0
verwindungssteifer Alu-Rohrtonarm Distortion-free eium'nhirn tubulartonearm Bras en tube d'aluminium, antitorsion
Magnet-Tonabnehmer HiFi DIN 45 500
rot R rechter Kanal
grün RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß L linker Kanal
Cartridge HiFi DIN 45 500
red R right channel
green RG right channel ground
blue GL left channel ground
white L left channel
Cellule HiFi DIN 45 500
rouge R canal droit
vert RG masse canal droit
bleu GL masse canal gauche
blanc L canal gauche
Dual DMS 239
Diamantnadel Diamond stylus Aiguille/diamant Dual DN 239
016,5 Am
Empfohlene Auflagekraft Trecking force Force d'appui 25 mN (20-30 mN)
Übertragungsbereich Frequency range Bande passante 10 Hz — 20 kHz
Übertragungsfaktor Output
Facteur de transmisslon 3,5 mV/5 cm5-1/1 kHz
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toleranz de vites (DIN) ± 0,07 %
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signaVbruit (DIN 45500)
Signal/tension exterieure de ronflement
Signailtension perturbatrice de ronflement
48 dB
72 dB
Effektive Tonarmlänge
Effective tonearm length Longueur efficace du bras 211 mm
Kröpfungswinkel Offset angle
Angle de coude
26°
Überhang Overhang Excedent 19,5 mm
Tangentialer Spurfehlwinkel Tangential tracking error Angle tangentiel de l'erreur de biste 0,15°/cm Rad.
Motor und Antrieb
Der Antrieb des Plattentellers erfolgt durch den Gleichstrommotor Dual DC 200-1
oder durch den Gleichstrommotor Dual DC 210-1.
Einstellen der Nenndrehzahlen DC 200-1
1. Stroboskopscheibe auflegen.
2. Drehzahlumschalter in Stellung „33" Nenndrehzahl 331/3 U/min. einstellen.
Dann Drehzahlumschalter in Stellung „45" und Nenndrehzahl 45 U/min. ein-
stellen.
Reihenfolge beachten!
Einstellen der Nenndrehzahlen DC 210-1
1. Stroboskopscheibe auflegen.
2. Drehzahlumschalter in Stellung „45" mit R 9002 Nenndrehzahl 45 U/min.
einstellen.
Drehzahlumschalter in Stellung „33" mit R 9003 Nenndrehzahl 33 U/min.
einstellen.
Reihenfolge beachten!
Dual GmbH •
Postfach 1144 • 7742 St. Georgen/Schwarzwald
920849 7.5/0384
Copyright by Dual
