AND FG-27 Instruction Manual

FG-27JA FG シリーズ用 Bluetooth
1. はじめに
FG-27JA は FG シリーズ専用の無線通信オプションです。 特定の製品または Bluetooth が搭載されている PC やタブレット、
スマートフォンとペアリングすることで通信することができます。
検定付きの機種には使用できません。

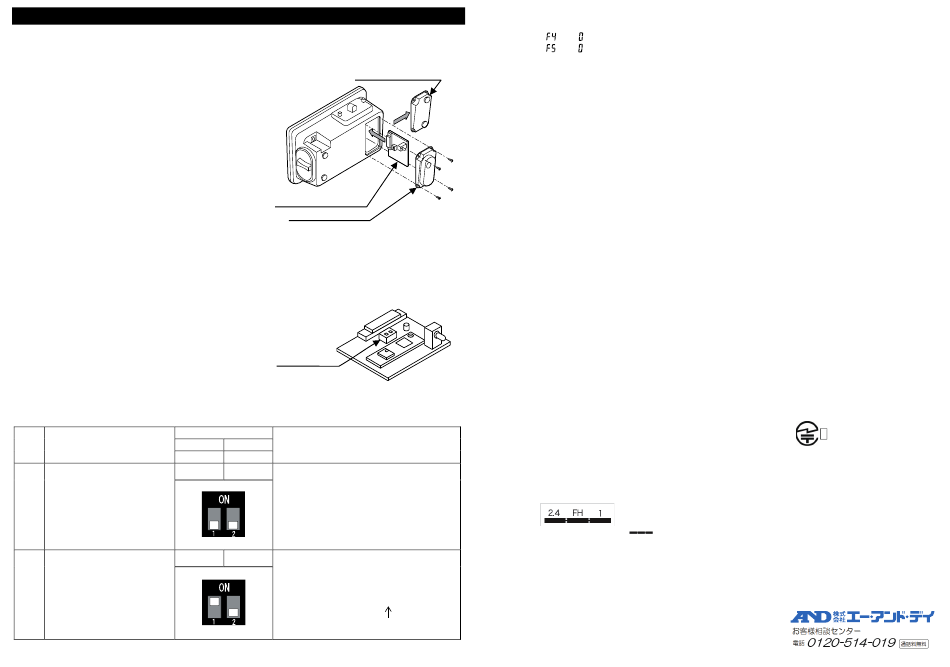

2. 取付方法
* はかりから AC アダプタを抜いてください。
電池使用中の場合、電池ケースを抜いてください。
1) オプション取付部のカバーを止めている 4 本のネジを緩め、
カバーをはずします。
2) インターフェースボードを表示部内部のコネクタに接続します。
3) オプション用パネルを 1)ではずしたネジ 4 本で表示部に固定します。
3. 無線接続が可能な機器
1) 専用アプリでタブレット/スマートフォンに接続
: A&D WeiV ®
を接続機器にインストール
2) AD-8931-JA : ワイヤレス通信用外部表示器
3) AD-8541-PC-JA : パソコン用ワイヤレス通信インターフェース
(PC の USB ポートに接続)
製品の詳細は A&D HP
をご確認ください。https://www.aandd.co.jp/
4) タブレット/スマートフォン/PC (Bluetooth 搭載)
: HID 機能に設定の場合 
* 4)に接続の場合はディップスイッチ No.1 を ON にしてください。
 ｢4. ディップスイッチの設定｣参照
4. ディップスイッチの設定
* 接続する機器によってディップスイッチの設定を変更してください。
｢3. 無線接続が可能な機器｣より
1) A&D WeiV、2) AD-8931-JA、3) AD-8541-PC-JA の場合は設定①
4) HID 機能でタブレットなどに接続の場合は設定②
* ディップスイッチの切り替えは、ボールペンまたは小型ドライバの先など、
丸みのあるものを使用してスライドさせてください。
* ディップスイッチ No. 2 は使用しません。
工場出荷時は OFF 状態ですが、ON にしても動作は変わりません。
ディップスイッチ
No. 1
設定 使用状況
SELECT
OFF
双方向通信を行う
①
(工場出荷時設定)
② キーボード入力で使用する
1WMPD4004842A
®
通信インターフェース 取扱説明書
オプション取付部カバー
インターフェースボード
オプション用パネル
｢6. HID 機能 (HID Over GATT Profile)｣参照
ディップスイッチ
No. 2
出力データ
SERIAL
OFF
AD-8931-JA/AD-8541-PC-JA/A&D WeiV
に接続の場合は、この設定にしてください。
ON OFF
数値データのみ
(ヘッダー、｢+｣符号、単位なし)
出力例 1) 1.23
出力例 2) -4.56
5. はかり(FG シリーズ)の設定の例
はかりの取扱説明書を参照して｢内部設定｣を設定します。
1) 内部設定｢
2) 内部設定｢
6. HID 機能 (HID Over GATT Profile)
* 基板のディップスイッチ No.1 を ON することで、Bluetooth が搭載されている PC やタブレット、スマートフォンなどに接続して、
汎用テキストアプリ(メモ帳や表計算ソフト)に計量値を入力することができます。WinCT および A&D WeiV は使用しません。
* 入力されるデータは数値のみで､｢ST｣や｢WT｣などのヘッダー､｢＋｣の符号､｢g｣や｢kg｣などの単位が付きません。
接続機器(タブレット/スマートフォン/PC)とのペアリングについて
* 接続機器の Bluetooth 機能を ON した状態で、はかりの電源を ON します。接続機器の Bluetooth 接続から、｢A&D_HID｣
から始まるデバイスを選択してペアリング作業を行ってください。A&D_HID の後に S/N が付く場合があります。
* ペアリングが確立すると LED が点灯します。
* デバイス選択後からペアリングせずに 30 秒以上経過すると接続できませんので、一度はかりの電源を OFF にして作業
し直してください。
ネジ
接続機器のキーボードの設定について
* タブレット/スマートフォンの入力モードが日本語になっていると受信不良や文字化けをしますので、アルファベット
入力モードに設定してからデータを受信してください。
* 英語キーボードアプリのインストールが必要な場合もありますので、タブレット/スマートフォンの設定方法の詳細は
A&D HP
を参照ください。https://www.aandd.co.jp/
* ペアリング中はキーボード切替のできない機器( iPhone などの場合)がありますので､ペアリングをする前､またははかり
の電源を OFF にした状態でキーボードをアルファベット入力に切り替えてください。
7. 使用上の注意
* ペアリングの方法/通信の方法は上記接続機器の取扱説明書を参照ください。
* 無線接続が確立するとオプションの LED が点灯します。
* 過去にペアリングした機器が近くにあると自動的に接続するので、HID 機能の ON/OFF に関わらず他の機器と接続する
場合は使用しない機器を OFF にするか、接続を解除してください。
* 通信できない場合はコネクタがしっかりと接続されているか確認してください。はかりの設定にも問題がない場合は、ペ
アリングの有無および接続機器の状態を確認してください。
* 場合によっては PC/タブレット/スマートフォンに Bluetooth が搭載されていても接続できない機器があります。
8. 電波に関する注意事項
* 無線通信は、EC2832 (加賀 FEI)/Bluetooth 5.0 (Bluetooth
* 本製品には、電波法に基づく小電力データ通信システムの無線局として、
工事設計認証を受けた無線設備を内蔵しています。
* 本製品の使用周波数帯では、 移動体識別用の構内無線局及び特定小電力無線局並びにアマチュア無線局が運営されています。
･ 本製品を使用する前に、近くで移動体識別用の構内無線局等が運用されていないことを確認してください。
･ 万一、本製品から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合、速やかに使用周波数
を変更するか、または電波の発射を停止し混信回避のための処置等を行ってください。
* 本製品をご使用の際は、見通し距離で 10 m 以下で通信を行ってください。
* 壁等の障害物がある場合といった使用環境によって通信距離は短くなります。
* Bluetooth と同じ 2.4 GHz 帯の電波を使用している以下の機器の近くで使用すると、干渉を起こす可能性があります。
･ 無線 LAN
･ Bluetooth 搭載機器(携帯電話等)
･ 電子レンジ等家電製品
* 本製品と計量器との通信は、周囲の電波環境及び機器環境により確立
計量値 又は維持し難くなることがあります。そのため、信頼性を重視する
ご使用には適しません。
｣を｢ ｣に設定してください。(2400bps)
｣を｢ ｣に設定してください。(ストリームモード)
® Low Energy) を使用しています。
2.4 : 2.4GHz 帯を使用する無線設備を表します。
FH : 変調方式が FH-SS 方式であることを表します。
1 : 想定される与干渉距離が 10 m 以下であることを表します。
: 全帯域を使用しかつ移動体識別装置の帯域を回避不可で有ることを表します。
※ AD-8931-JA に接続の場合のみ
R 005-103090
