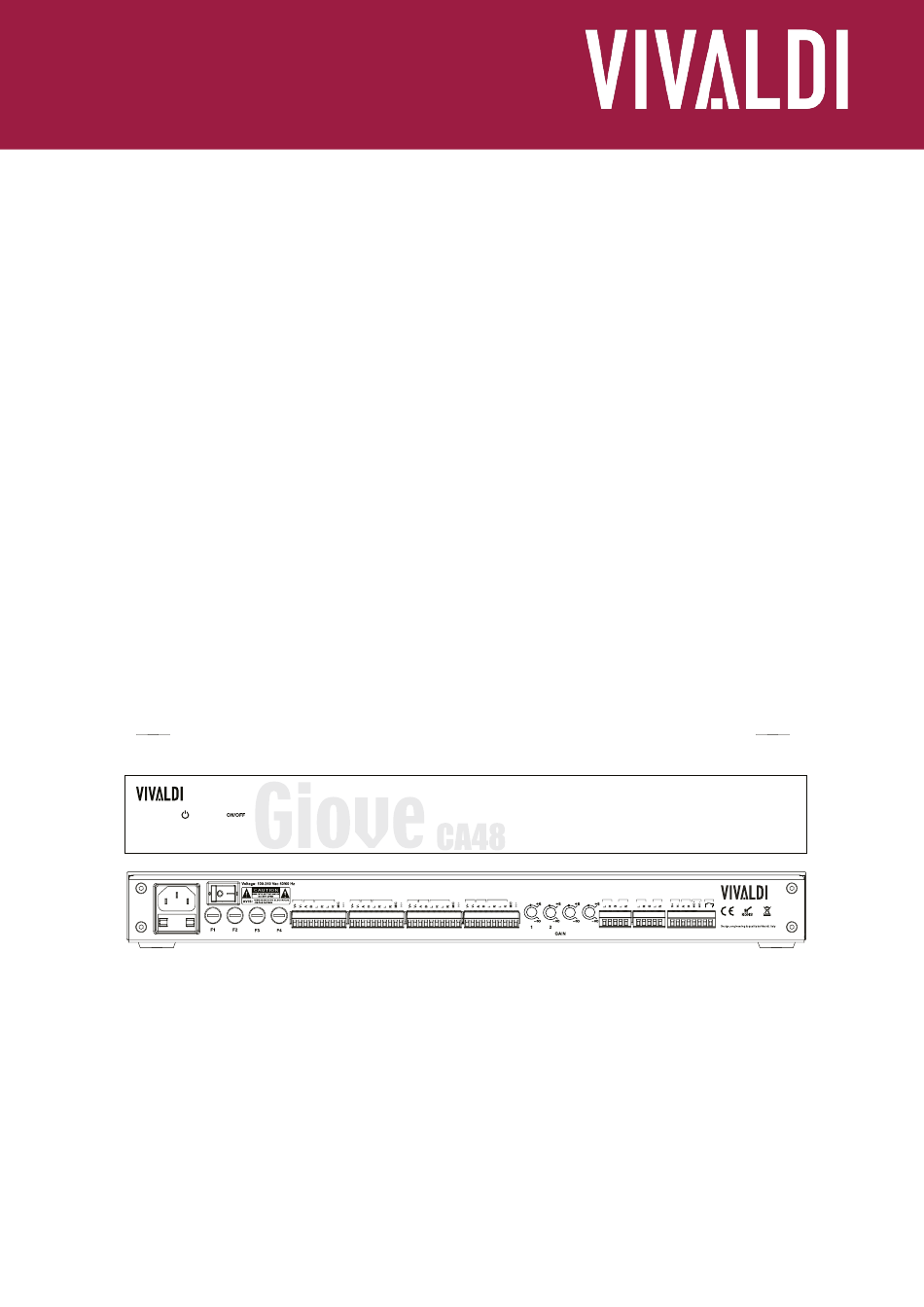

CA48
Manuale utente ITA/ENG
CA48
24Vdc
VivaNET
T0 AUX2
24Vdc
VivaNET
T0 AUX2
24Vdc
VivaNET
T0 AUX2
24Vdc
VivaNET
T0 AUX2
IN 1
IN 2
IN 3
IN 4
24Vdc
RS485
MIC
CALL
ID4
ID8
ID1
ID5
ID2
ID6
ID3
ID7
Made in Italy
3
4
CA48
24Vdc
24Vdc
CALL
24Vdc
VivaNET
T0 AUX2
24Vdc
VivaNET
T0 AUX2
24Vdc
VivaNET
T0 AUX2
VivaNET
T0 AUX2
IN 1
IN 2
IN 3
IN 4
RS485
MIC
ID1
ID5
ID2
ID6
ID3
ID7
ID4
ID8
Made in Italy
3
4

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CA48 and is the answer not in the manual?

Questions and answers

Related Manuals for Vivaldi CA48

Summary of Contents for Vivaldi CA48

  • Page 1 CA48 Manuale utente ITA/ENG CA48 24Vdc VivaNET T0 AUX2 24Vdc VivaNET T0 AUX2 24Vdc VivaNET T0 AUX2 24Vdc VivaNET T0 AUX2 IN 1 IN 2 IN 3 IN 4 24Vdc RS485 CALL Made in Italy CA48 24Vdc 24Vdc CALL 24Vdc...

  • Page 3: Table Of Contents

    3.3. DESCRIZIONE COLLEGAMENTO CON GIOVE FREE 3.4. DESCRIZIONE GAIN 3.5. DESCRIZIONE INGRESSI 3.6. DESCRIZIONE MORSETTO SUPERVISORE 3.7. CALL E MIC, SCHEMA INTERNO CA48 3.8. DIP SWITCH 3.9. LED DI STATO E PULSANTE 3.10. COLORI LED FRONTALE, STATO CENTRALE 3.11. COLORI LED FRONTALE, MENU 3.12.

  • Page 4: Avvertenze

    F. Se si osserva un’evidente alterazione delle prestazioni del prodotto, contattare il Supporto Tecnico Vivaldi. Vivaldi S.R.L. si riserva di aggiornare in qualsiasi momento questo documento senza preavviso. 1.1. SMALTIMENTO Questo simbolo indica che, a fine vita del prodotto in oggetto a questo documento, deve essere raccolto separatamente dagli altri rifiuti.

  • Page 5: Contenuto Confezione

    3. DESCRIZIONE Dispositivo per la selezione tra 4 sorgenti comuni da Giove Freelight, FreeMK3, FreeNetMK3, iFRE- EMK3. La centrale CA48 può alimentare fino a 8 dispositivi protetti a coppie da 4 fusibili. E’ presente un connettore per il collegamento di: •...

  • Page 6: Alimentazione

    3.2. ALIMENTAZIONE 24Vdc T0 AUX2 24Vdc T0 AU VivaNET VivaNET A. Connettore di alimentazione IEC 100-240 Vac 50/60 Hz con portafusibile (Utilizzare fusibili 250Vac 5x20F rapido 3,15A); B. Interruttore bipolare luminoso di alimentazione O = OFF e non illuminato, I = ON ed illuminato; C.

  • Page 7: Descrizione Collegamento Con Giove Free

    T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 VivaNET VivaNET VivaNET VivaNET E’ possibile collegare alla centrale CA48 i seguenti modelli di dispositivi Giove FREE: • Giove Freelight; • Giove FreeMK3; • Giove FreeNetMK3; • Giove iFREEMK3; I riferimenti per il collegamento dell’audio sono i seguenti: A.
  • Page 8 è possibile porre una resistenza in parallelo tra A e B sia dal lato CA48 che dal lato del dispositivo remoto, in questo modo si bilancia la linea ai suoi capi migliorando così il segnale. E’ possible collegare fino a due dispositivi in parallelo. (Nell’e- sempio vediamo ID1 ed ID5);...

  • Page 9: Descrizione Gain

    1. Si presume di regolare il GAIN dell’ingresso IN 1, abbassate il potenziometro fino al minimo gi- randolo verso sinistra; 2. Selezionate nel dispositivo Giove Free l’ingresso IN 1 della CA48 e ponetelo a circa 25 di volume; 3. Attivate la sorgente collegata all’ingresso IN 1 e aumentate il volume fino al suo massimo;...

  • Page 10: Descrizione Ingressi

    3.5. DESCRIZIONE INGRESSI 24Vdc IN 3 IN 4 RS485 CALL IN 1 IN 2 Made in Italy A. Ingresso analogico sbilanciato stereo, questo ingresso denominato IN 1 corrisponde all’ingresso selezionabile su Giove Free numero 1. Si ricorda di utilizzare cavi schermati e collegare sempre le schermature al morsetto G(Ground), questo per evitare rumori nel segnale audio;...

  • Page 11: Descrizione Morsetto Supervisore

    B. Morsetto per la connessione del BUS RS485 del supervisore, attenzione a rispettare le lettere del BUS, il pin A della CA48 va connesso al pin A del supervisore, vale lo stesso per il pin B; C. Morsetto per il collegamento di un segnale audio esterno(Es. base microfonica, GRM1), questo ingresso è...

  • Page 12: Dip Switch

    MENTATO ALIMENTATO PROTOCOLLO PER PROTOCOLLO PER FREENETMK3- FREEMK3-FREELIGHT FREESOURCEMK3-iFREEMK3 CA48 CON ID 2 PER GESTIONE DI- CA48 CON ID 1 PER GESTIONE SPOSITIVI DA 9-16 DISPOSITIVI DA 1-8 CA48 SLAVE, COLLEGARE SUPERVISO- CA48 MASTER RE ESTERNO o ALTRA CA48 Prestare attenzione alla posizione numero 2, se errata la centrale non comunicherà con i dispositivi.

  • Page 13: Led Di Stato E Pulsante

    3.9. LED DI STATO E PULSANTE Nel frontale del dispositivo si trova il LED di power che a seconda del colore segnala lo stato della centrale a seconda della tabella nella sezione 3.10. Si trova inoltre il pulsante di accensione e spegnimento. Mantenendo premuto il pulsante il led lam- peggerà...

  • Page 14: Colori Led Frontale, Stato Centrale

    3.10. COLORI LED FRONTALE, STATO CENTRALE STATO FISSO LAMPEGGIANTE Dispositivi attivi, centrale ope- VERDE Accensione dispositivi in corso  rativa Dispositivi spenti, centrale in Spegnimento dispositivi in cor-  stand-by ROSSO Error  ROSSO/VERDE/   In sequenza, centrale in avvio ...

  • Page 15: Descrizione Cavo Vg10 Per Collegamento Dispositivi Remoti

    3.12. DESCRIZIONE CAVO VG10 PER COLLEGAMENTO DISPOSITIVI REMOTI Vivaldi VG 10 COLORE DESCRIZIONE ROSSO 0,75mmq Positivo alimentazione NERO 0,75mmq Negativo alimentazione GRIGIO 0,25mmq collegamento OC1 MARRONE 0,25mmq non usato BIANCO 0,25mmq non usato GIALLO 0,25mmq audio MIC VERDE 0,25mmq audio R AUX2...

  • Page 16: Installazione

    4. INSTALLAZIONE 4.1. SCHEMA COLLEGAMENTO ID1, ID2, ID3, ID4 !!ATTENZIONE!! COLLEGARE IL CABLAGGIO AUDIO AL DISPOSITIVO CON ID CORRETTO GIOVE FREE ID1 = ID1 SU CA48 24Vdc T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 VivaNET VivaNET...
  • Page 17 ID 4 ID 3 ID 2...

  • Page 18: Schema Collegamento Id5, Id6, Id7, Id8

    4.2. SCHEMA COLLEGAMENTO ID5, ID6, ID7, ID8 !!ATTENZIONE!! COLLEGARE IL CABLAGGIO AUDIO AL DISPOSITIVO CON ID CORRETTO GIOVE FREE ID5 = ID5 SU CA48 24Vdc T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 VivaNET VivaNET VivaNET VivaNET...
  • Page 19 ID 8 ID 7 ID 6...

  • Page 20: Schema Collegamento Due Ca48

    Made in Italy 4.3. SCHEMA COLLEGAMENTO DUE CA48 Prima di procedere al collegamento elettrico delle centrali, attivare nella centrale che sarà SLAVE il dip-switch numero 3 ed il numero 4, vedi paragrafo 3.8. Questo indicherà alla centrale di gestire i dispositivi, Giove Free, dall’ID9 al ID16 e di essere SLAVE rispetto alla prima.

  • Page 23: Schema Collegamento Con Supervisore Esterno

    4.4. SCHEMA COLLEGAMENTO CON SUPERVISORE ESTERNO Prima di procedere al collegamento elettrico con il supervisore esterno, attivare il dip-switch numero 4. Questo indicherà alla centrale di essere SLAVE, perchè connesso ad un supervisore che è MASTER. CA48 24Vdc IN 1...

  • Page 24: Schema Collegamento Con Base Microfonica Bm1000D/Grm1

    Per conferma della chiamata in corso, nel display del GIove Free verrà visualizzato che è attivo l’in- gresso microfonico. Attenzione! Va regolato il volume nel dispositivo sorgente. CA48 24Vdc IN 1...

  • Page 25: Primo Avvio

    MASTER o SLAVE, a seconda se essa connessa ad un supervisore esterno o ad un’altra centrale ed infine se la CA48 è SLAVE di un’altra CA48 andrà attivato il dip-switch per assegnare l’ID numero 2.

  • Page 26: Ca48 Slave Di Supervisore Esterno

    5.3. CA48 SLAVE DI SUPERVISORE ESTERNO All’avvio, il led di stato cambierà colore, come descritto nella sezione 3.10, ed al termine resterà blu se il dip-switch 1 è disattivato, mentre se attivato, lampeggerà verde fino all’avvio dei dispositivi remoti. Sarà ora necessario controllare nel manuale del modello di Giove Free acquistato per impostare l’ID corretto, a seconda di dove esso è...

  • Page 27: Note E Appunti

    7. NOTE E APPUNTI 7.1. SALVA QUI I TUOI PARAMETRI PARAMETRI DIP-SWITCH SCRIVI QUI IL NUMERO ID CORRISPONDENTE AL NOME DELLA ZONA NOME DELLA ZONA ID 1: ID 2: ID 3: ID 4: ID 5: ID 6: ID 7: ID 8: CENTRALE SLAVE ID 2 ID 9: ID 10:...
  • Page 29 3.3. GIOVE FREE CONNECTION TERMINAL BLOCK 3.4. GAIN DESCRITPION 3.5. INPUT DESCRIPTION 3.6. SUPERVISOR TERMINAL BLOCK 3.7. CALL E MIC, CA48 INTERNAL SCHEMATIC 3.8. DIP SWITCH 3.9. STATUS LED AND BUTTON 3.10. LED COLOR, CA48 STATUS 3.11. LED COLOR, MENU 3.12.

  • Page 30: Warning

    E. The product has fallen or the frame is damaged. F. If an evident alteration of the product’s performance is reported, contact Vivaldi’s Tech Support. Vivaldi S.R.L. reserves to update any time this document without warning.

  • Page 31: Package Content

    • Gateway KNX/VivaNET Thanks to iControl series, it is possible to manage the Giove Free connected to the CA48 from the APP, and you can do the addresses microhpone call. While with only the BM1000D/GRM1 you can make a priority call to all devices.

  • Page 32: Power Supply

    3.2. POWER SUPPLY 24Vdc T0 AUX2 24Vdc T0 AU VivaNET VivaNET A. Connector IEC 100-240 Vac 50/60 Hz with fuse holder (Use only a 250Vac 5x20F fast fuse 3,15A); B. Bright bipolar power switch O = OFF, I = ON; C.

  • Page 33: Giove Free Connection Terminal Block

    T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 VivaNET VivaNET VivaNET VivaNET The following Giove FREE models can be connected to the CA48 : • Giove Freelight; • Giove FreeMK3; • Giove FreeNetMK3; • Giove iFREEMK3; Audio connection references are the following: A.
  • Page 34 A and B both on the CA48 side and on the side of the remote device, in this way balan- ces the line to its ends thus improving the signal. It is possible to connect up to two devices in parallel.

  • Page 35: Gain Descritpion

    2. Select, in the device Giove Free, the input IN 1 of the CA48 and put the volume about 25; 3. Activate the source connected to the input IN 1 and increase the volume to its maximum;...

  • Page 36: Input Description

    3.5. INPUT DESCRIPTION 24Vdc IN 3 IN 4 RS485 CALL IN 1 IN 2 Made in Italy A. Analog input unbalanced stereo, this input called IN 1 corresponds to the input selectable on Giove Free number 1. Remember to use shielded cables and always connect the shields to the G(Ground) terminal, in order to avoid noise in the audio signal;...

  • Page 37: Supervisor Terminal Block

    KNX Gateway; B. Terminal block for the connection of the supervisor’s RS485 BUS, be careful to respect the letters of the BUS, pin A of the CA48 must be connected to the supervisor’s pin A, the same goes for pin B;...

  • Page 38: Dip Switch

    CA48 MASTER MODE ANOTHER CA48 NEEDED Be careful to activate position number 2, if wrong the CA48 will not communicate with the devices. This feature applies both if the control unit is MASTER and if SLAVE and therefore controlled by ex- ternal supervisor.

  • Page 39: Status Led And Button

    In the front of the device there is the power LED that, depending on the color, indicates the status of the CA48 according to the table in section 3.10. You will also find the ON/OFF button. Keeping the button pressed the LED will flash blue and you will enter to the menu.

  • Page 40: Led Color, Ca48 Status

    3.10. LED COLOR, CA48 STATUS STATUS BLINKING CA48 working, Giove Free GREEN Giove Free are powering on  powered on CA48 in stand-by, Giove Free BLUE Giove Free are powering off  powered off Error  RED/GREEN/   CA48 booting BLUE ...

  • Page 41: Vg10 Cable Description

    3.12. VG10 CABLE DESCRIPTION Vivaldi VG 10 COLOR DESCRIPTION 0,75mmq Power plus pin BLACK 0,75mmq Power negative pin GREY 0,25mmq OC1 connection BROWN 0,25mmq not used WHITE 0,25mmq not used YELLOW 0,25mmq audio MIC GREEN 0,25mmq audio R AUX2 BLUE...

  • Page 42: Installation

    4. INSTALLATION 4.1. SCHEMATIC FOR ID1, ID2, ID3, ID4 !!WARNING!! PLUGGING IN THE WIRING AUDIO TO THE DEVICE WITH CORRECT ID GIOVE FREE ID1 = ID1 ON CA48 24Vdc T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2 24Vdc T0 AUX2...
  • Page 43 ID 4 ID 3 ID 2...

  • Page 44: Schematic For Id5, Id6, Id7, Id8

    4.2. SCHEMATIC FOR ID5, ID6, ID7, ID8 !!ATTENZIONE!! PLUGGING IN THE WIRING AUDIO TO THE DEVICE WITH CORRECT ID GIOVE FREE ID5 = ID5 ON CA48 24Vdc 24Vdc 24Vdc 24Vdc VivaNET T0 AUX2 VivaNET T0 AUX2 VivaNET T0 AUX2 VivaNET...
  • Page 45 ID 8 ID 7 ID 6...

  • Page 46: Schematic With Two Ca48

    Before proceeding with the electrical connection of the two CA48, activate the dip-switch number 3 and the number 4 in the SLAVE CA48 (see section 3.8). This will indicate to the main unit to manage the devices, Giove Free, from ID9 to ID16 and to be SLAVE compared to the first.

  • Page 49: Schematic For External Supervisor

    4.4. SCHEMATIC FOR EXTERNAL SUPERVISOR Before proceeding to the electrical connection with the external supervisor, activate the dip-switch number 4. This will indicate to the CA48 to be SLAVE, because it’s connected to a supervisor that is MASTER. CA48 24Vdc...

  • Page 50: Schematic For Bm1000D/Grm1

    For confirmation of the current call, the Giove Free display will show that the microphone input is active. CA48 24Vdc IN 1 IN 2...

  • Page 51: First Boot

    (E.g. ID9 if connected to the ID9 terminal). Once you have set the correct ID in the remote devices, simply keep the front button of the CA48 MASTER pressed for at least 15 seconds and when the led turns red release. This operation restarts the control panel and resets the previous search.

  • Page 52: Ca48 Slave Of A External Supervisor

    5.3. CA48 SLAVE OF A EXTERNAL SUPERVISOR At startup, the status led will change color, as described in section 3.10, and at the end it will remain blue if dip-switch 1 is disabled, while if activated, it will flash green until remote devices start.

  • Page 53: Notes

    WRITE HERE THE ID CORRESPONDING TO THE NAME OF THE ZONE ZONE NAME ID 1: ID 2: ID 3: ID 4: ID 5: ID 6: ID 7: ID 8: CA48 SLAVE ID 2 ID 9: ID 10: ID 11: ID 12: ID 13: ID 14: ID 15: ID 16:...
