DA8
MANUALE D'USO
USER MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the DA8 and is the answer not in the manual?

Questions and answers

Related Manuals for Vivaldi DA8

Summary of Contents for Vivaldi DA8

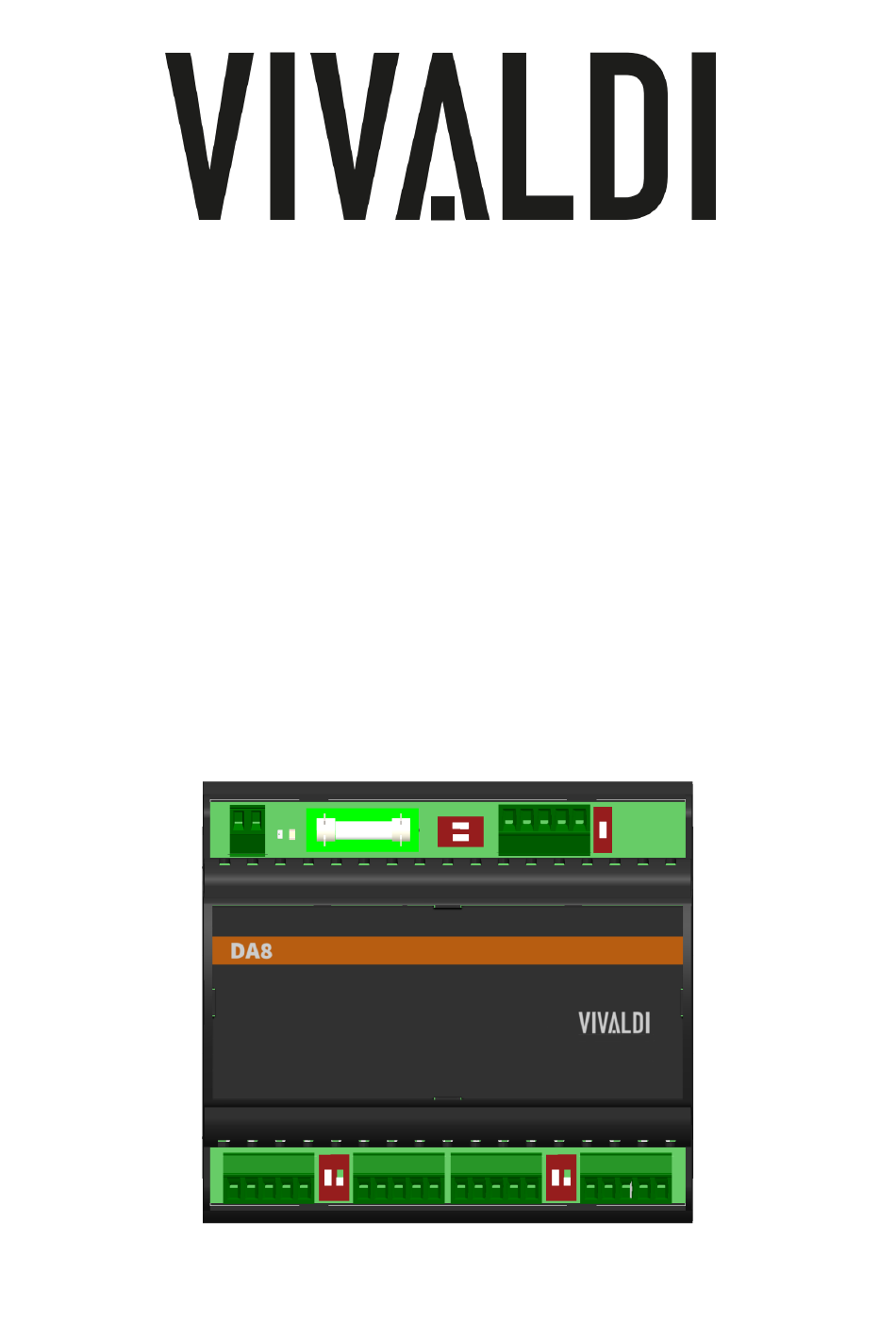

  • Page 1 MANUALE D’USO USER MANUAL...

  • Page 3: Informazioni Di Sicurezza

    Unplug this apparatus during lightning storms or when unused for long periods of time. In the event of a fault, contact the Vivaldi service center. The warranty is void if the failure depends on inexperience or negligence, tampering, unforeseeable circumstances, or force majeure.

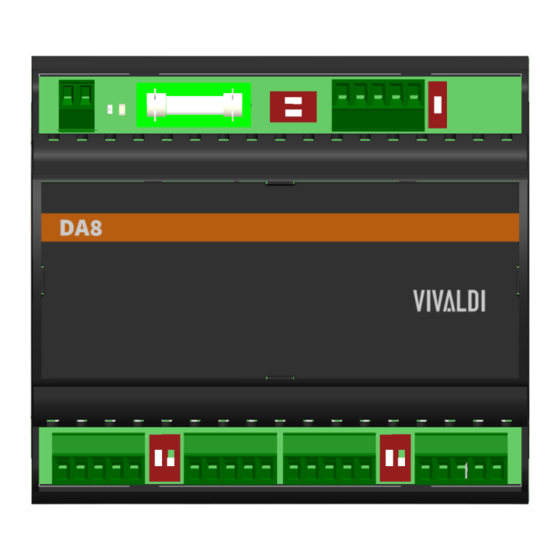

  • Page 4 CARATTERISTICHE / FEATURES: Il dispositivo DA8 è un distributore audio dotato di due ingressi audio bilanciati e otto uscite bilanciate. Tramite appositi dip-switch può essere configurato in modalità “stereo” 2x4, oppure in modalità “mono” 1x8. Quando impostato in modalità “mono” esegue in automatico la somma dei due canali in ingresso, rendendo un segnale stereo monofonico.
  • Page 5 DESCRIZIONE DELLE PARTI / PART DESCRIPTIONS: 1: Morsetto di alimentazione: collegare una sorgente di alimentazione rispettando la polarità. Il range di tensione di alimentazione va da 12Vdc a 36Vdc. Supply socket: connect a power supply being careful about polarity. Voltage could be between 12Vdc and 36Vdc.
  • Page 6 3: Fusibile. Fusibile di alimentazione che interviene in caso di anomalia dell’unità. Se si rende necessario sostituirlo, sostituirlo con uno dello stesso tipo e portata (5x20mm – F1A). Fuse. Supply fuse that melts due to unit failure. If it is necessary to change it, change it with another with same type and value.
  • Page 7 È possibile collegare sorgenti audio con uscita sbilanciata, collegando il segnale al punto caldo del morsetto e la schermatura al morsetto GND. Audio inputs: terminal for connecting the audio signals to be distributed. The device is equipped with two balanced inputs that accept even high amplitude analog audio signals.
  • Page 8 8: Disaccoppiatore massa uscite: tramite questo DIP-Switch è possibile inserire un filtro di disaccoppiamento e scollegare la massa del dispositivo dalla massa dell’apparecchio collegato. In posizione “ON” le masse sono collegate direttamente tra loro, in posizione “OFF” le masse sono collegate tramite un filtro di disaccoppiamento. Output ground lift: through this DIP-Switch it is possible to insert a decoupling filter and disconnect the device ground from the connected device ground.
  • Page 9 ESEMPI COLLEGAMENTI / SAMPLE CONNECTIONS Nota: utilizzare sempre un cavo audio schermato per evitare le interferenze elettromagnetiche. Note: always use an audio shielded cable to avoid electromagnetic interferences.

  • Page 10: Garanzia

    VIVALDI SERVICE CENTER. The warranty period will last 12 months from the date of delivery of the goods. The products and packaging at the time of delivery must not be tampered with. VIVALDI SRL will undertake to replace or repair the parts making up the supply, which are found to be defective, if this is not due to inexperience or negligence, tampering, fortuitous events, or force majeure.
  • Page 11 NOTE / NOTES: ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________ ______________________________________________________...
  • Page 12 VIVALDI srl Via Edison, 4 30020 – Noventa di Piave (VE) vivaldigroup.it S830322...
