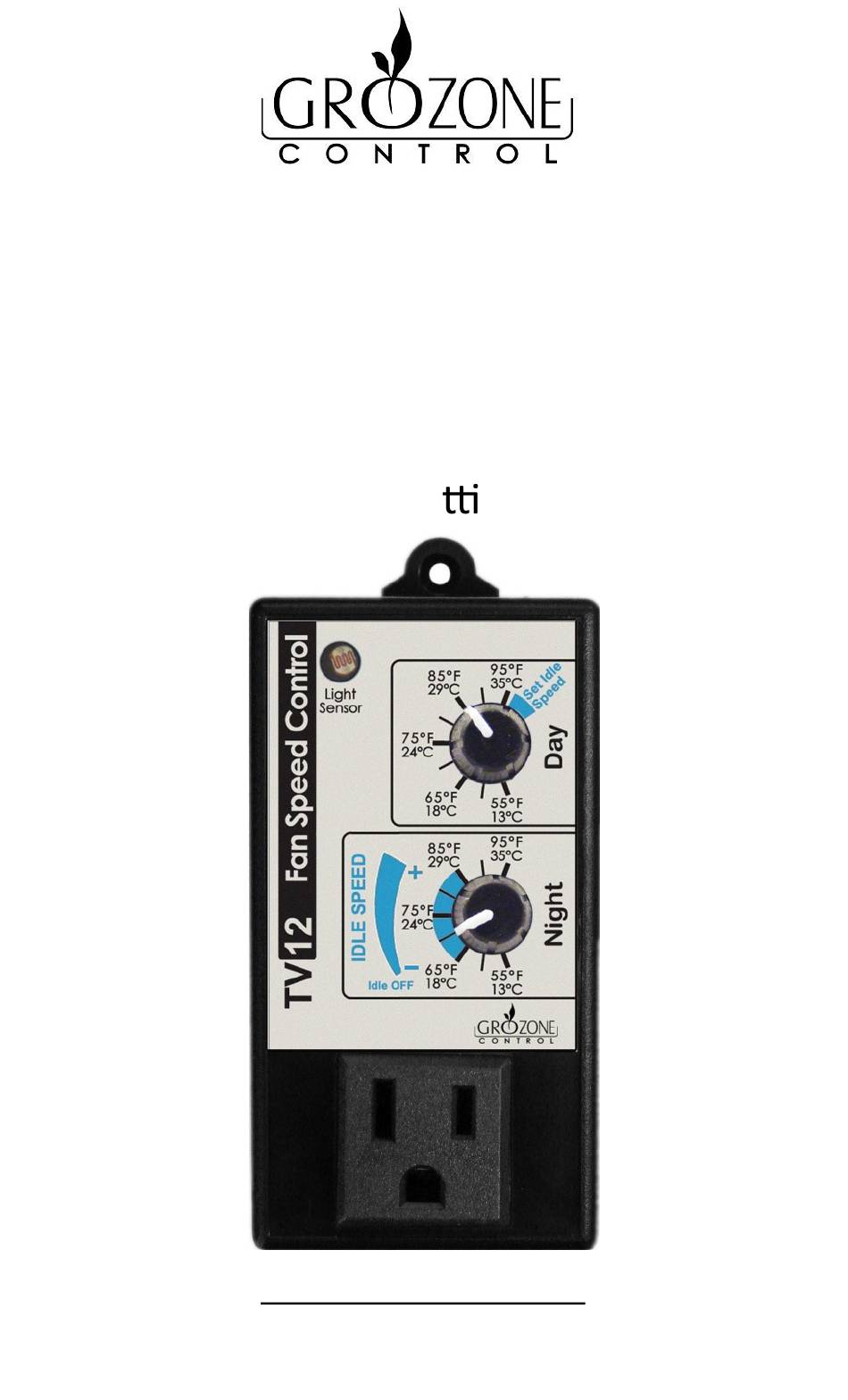

- Page 1 USER GUIDE TV12 Day & Night Fan Speed Control with Idle Se ng www.grozonecontrol.com...
-
Page 2: Table Of Contents
TABLE OF CONTENTS TABLE OF CONTENTS SAFETY NOTICE PRODUCT DETAILS INSTALLATION SETTINGS COMPLETE TROUBLESHOOTING GUIDE 8-9-10 WARRANTY & CUSTOMER SERVICE 11-12... -
Page 3: Safety Notice
SAFETY NOTICE SAFETY NOTICE IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS DANGER TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, CAREFULLY FOLLOW THESE INSTRUCTIONS. To reduce the risk of electric shock, disconnect power to the 120V electrical outlet before installing or removing the unit. When removing the electrical wall plate, it may fall across plug pins or become displaced. -
Page 4: Product Details
PRODUCTS DETAILS PRODUCT DETAILS Opera on and Specifica ons 6- temperature probe works from +32°F to +212°F (0°C to 100°C). Temperature setpoint between 55°F and 95°F / 13°C to 35°C. Low temperature limit 10°F below setpoint The 120V output is variable. Max 750 Wa s, 6.2 Amps. User may select the minimum fan speed (Idle Speed) between 25% and 60% of full power. -
Page 5: Installation
INSTALLATION INSTALLATION Note: Designed for single phase 120VAC induc on motor fans up to 750 Wa s. Light sensor (photocell) Plug into 120 VAC outlet (see security no ce on page 1). Place the sensor at desired loca on. Connect the fan into the front panel outlet (MAX 750W, 6.2A). Note: For mul ple fan applica on, use a power bar. -
Page 6: Settings
SETTINGS SETTINGS IDLE MODE & SPEED SETTINGS Turn upper knob fully clockwise to ‘’Set Idle Speed’’ Set Idle speed (25% to 60% of full power) TEMPERATURE SETTINGS Set Day Temperature (DO NOT leave knob in ‘’set idle’’ posi on.) Set Night Temperature... -
Page 7: Complete Troubleshooting Guide
COMPLETE TROUBLESHOOTHING GUIDE COMPLETE TROUBLESHOOTING GUIDE Day & Night Fan Speed Control TV12 1 – Before you start ***IMPORTANT: READ AND FOLLOW THESE INSTRUCTIONS BEFORE STARTING THE TEST. DO NOT CONNECT THE UNIT BEFORE STEP 1 OF THE TEST. ·... - Page 8 COMPLETE TROUBLESHOOTHING GUIDE COMPLETE TROUBLESHOOTING GUIDE STEP HANDLING AND TEST DESCRIPTION EXPECTED RESULTS Turn LOWER knob fully CCW · (55°F). Cover the Light Sensor completely The fan will turn ON · with hand palm or black electrical a er 6-8 seconds. tape (a single finger will NOT cover the sensor appropriately).
- Page 9 COMPLETE TROUBLESHOOTHING GUIDE COMPLETE TROUBLESHOOTING GUIDE STEP HANDLING AND TEST DESCRIPTION EXPECTED RESULTS Turn UPPER knob fully CW (Set Idle · Speed) The fan speed will slow In the blue sec on, turn LOWER down. · knob from top to bo om. Turn LOWER knob fully CCW ·...
-
Page 10: Warranty & Customer Service
WARRANTY & CUSTOMER SERVICE WARRANTY & CUSTOMER SERVICE DO YOU HAVE A PROBLEM WITH YOUR CONTROLLER ? PLEASE READ THESE INSTRUCTIONS CAREFULLY AND SAVE THEM FOR FUTURE REFERENCE. 1. I think my controller is damaged, or it simply does not work as indicated in the user guide, what should I do? Please refer to the troubleshoo ng steps. - Page 11 The retailer/consumer must keep their proof of sale/purchase. Otherwise, Grozone Control will consider the manufacturing date to apply the warranty coverage. IMPORTANT MESSAGE TO RETAILERS Retailers must call Grozone Control to get authorisa on to replace the defec ve product and a RMA number. 1-855-262-1800...
- Page 13 GUIDE DE L’USAGER TV12 Variateur de vitesse Jour et Nuit www.grozonecontrol.com...
- Page 14 TABLE DES MATIÈRES NOTICE DE SÉCURITÉ FICHE DE PRODUIT INSTALLATION RÉGLAGES GUIDE DE DÉPANNAGE COMPLET 8-9-10 SERVICE À LA CLIENTÈLE ET GARANTIE 11-12...
-
Page 15: Notice De Sécurité
NOTICE DE SÉCURITÉ INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVEZ CES INSTRUCTIONS DANGER POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOCS ÉLECTRIQUES, SUIVRE ATTENTIVEMENT CES INSTRUCTIONS. Pour réduire le risque de chocs électriques, coupez le courant de la prise de courant avant d'installer ou d'enlever l'unité. En enlevant la vis retenant le couvercle de la prise 120V, celui-ci peut tomber sur les fiches et les court-circuiter, ou encore la prise pourrait se déplacer. -
Page 16: Fiche De Produit
FICHE DE PRODUIT Fonc onnement et caractéris ques Sonde de température de 6- pouvant travailler de 0°C à +100°C (+32°F à 212°F) Consigne de température entre 55°F et 95°F / 13°C à 35°C. Limite de basse température 10°F inférieur à la consigne. La sor e 120V est variable. -
Page 17: Installation
INSTALLATION Note: Conçu pour ven lateurs à moteur à induc on monophasé 120VAC de 750 Wa s maximum. Détecteur de luminosité (photocellule) Branchez dans une prise 120VAC (voir la no ce de sécurité à la page 1). Placez la sonde de température à l’endroit désiré. Branchez votre ven lateur dans la prise du contrôleur (MAX 750W, 6.2A). -
Page 18: Réglages
RÉGLAGES Ajustement de la VITESSE MINIMALE Tournez le bouton du haut dans la zone «Set Idle». Ajustez la vitesse minimale ( entre 25% et 60% de la puissance maximale). Ajustement de la TEMPÉRATURE Ajustez la température de jour ( Ne pas laisser le bouton dans la zone «Set Idle»). -
Page 19: Guide De Dépannage Complet
GUIDE DE DÉPANNAGE COMPLET Variateur de Vitesse Jour et Nuit TV12 1 – La prépara on avant test ***IMPORTANT : LIRE ET APPLIQUER LES ÉTAPES DE PRÉPARATION SUIVANTES AVANT DE COMMENCER LE TEST. NE PAS BRANCHER LE CONTRÔLEUR AVANT L’ÉTAPE 1 DU TEST. - Page 20 GUIDE DE DÉPANNAGE COMPLET MANIPULATION ET TEST À ÉTAPE RÉSULTAT ATTENDU EFFECTUER Tournez le bouton du bas dans · le S.C.A.M (55°F). Masquez le détecteur jour/nuit · (Light Sensor) complètement, Le ven lateur s’allume avec la paume de votre main ou après 6 à...
- Page 21 GUIDE DE DÉPANNAGE COMPLET MANIPULATION ET TEST À ÉTAPE RÉSULTAT ATTENDU EFFECTUER Tournez le bouton du haut · complètement dans le S.A.MT (Set La vitesse du Idle Speed) ven lateur diminue. Dans la sec on bleue, tournez le · bouton de haut en bas. Tournez le bouton du bas ·...
-
Page 22: Service À La Clientèle Et Garantie
SERVICE À LA CLIENTÈLE ET GARANTIE AVEZ-VOUS RENCONTRÉ UN PROBLÈME AVEC VOTRE CONTRÔLEUR ? SVP LIRE CES INSTRUCTIONS AVEC ATTENTION ET CONSERVEZ-LES POUR Y RÉFÉRER ULTÉRIEUREMENT 1. Je pense que mon contrôleur est endommagé ou encore il ne fonc onne simplement pas comme décrit dans le manuel, que dois-je faire ? Référez-vous aux étapes de dépannage. - Page 23 2. J’ai suivi les étapes de dépannage, que dois-je faire si je rencontre un problème à l’une ou l’autre des étapes ? Mon produit est-il couvert par la garan e ? Les contrôleurs Grozone Control sont couverts par une garan e de 3 · ans(*). NOUS REMPLAÇONS TOUT PRODUIT ENDOMMAGÉ PAR UN PRODUIT NEUF.
- Page 24 Rev. 4.0 www.grozonecontrol.com...
