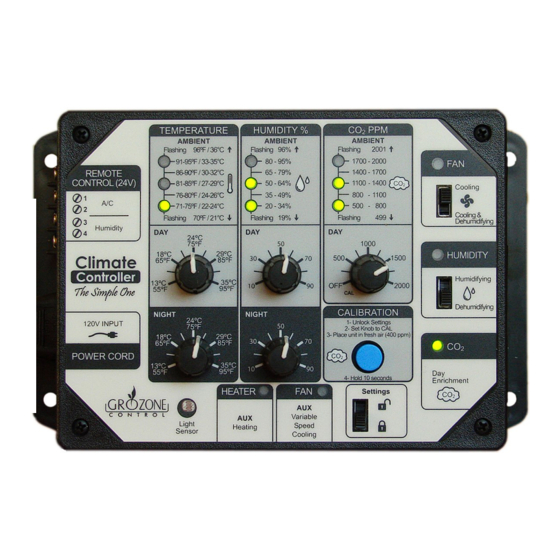

Grozone Control SCC1 User Manual

Climate controller
Hide thumbs Also See for SCC1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
USER GUIDE
SCC1
The Simple One
Climate Controller
www.grozonecontrol.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SCC1 and is the answer not in the manual?

Questions and answers

Related Manuals for Grozone Control SCC1

Summary of Contents for Grozone Control SCC1

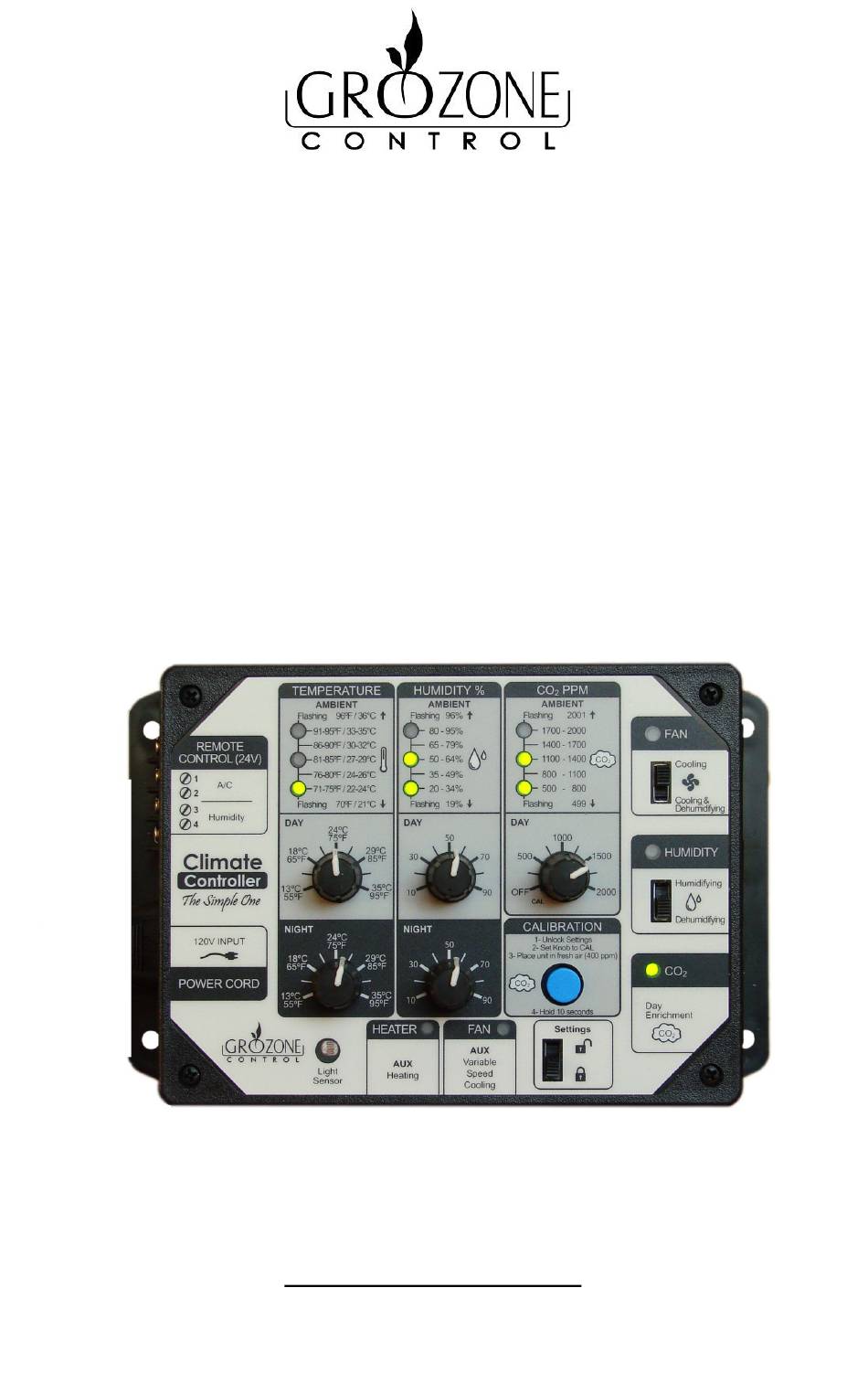

  • Page 1 USER GUIDE SCC1 The Simple One Climate Controller www.grozonecontrol.com...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS SAFETY NOTICE OUTPUT DESCRIPTIONS LED INDICATORS 6-7-8 KNOB SETTINGS CO2 SENSOR CALIBRATION TEMPERATURE CONTROL TEMPERATURE AND HUMIDITY CONTROL HUMIDITY CONTROL CO2 ENRICHMENT WARRANTY & CUSTOMER SERVICE 14-15...

  • Page 3: Safety Notice

    SAFETY NOTICE SAFETY NOTICE CAUTION : SULPHUR VAPORIZATION CAN DAMAGE YOUR CONTROLLER! In order to protect and ensure a long life to your CO controller, it is very important TO DISCONNECT AND COVER THE CONTROLLER (placing a plas c bag around the unit) WHILE USING SULPHUR VAPORIZERS IN YOUR GROW ROOM.

  • Page 4: Output Descriptions

    These screw terminal interface plays the same role as Grozone LVC1 interface, visit www.grozonecontrol.com for more details on LVC1) For Day / Night "COOLING ONLY" or "COOLING AND DEHUMIDIFYING" as set by Slide Switch. SCC1 DOES NOT SUPPLY POWER TO REMOTE A/C. CONDITIONING SCC1 screw terminals are hooked-up...
  • Page 5 OUTPUT DESCRITIONS INSTALLATION & OPERATION 1C- AUX 120V OUTPUTS (op onal Output using remote Output Boxes – See Advanced User Guide for more details) For Day / Night "HEATING". User needs to connect an op onal Remote Output Box (OB2) with 25- AUX HEATER telephone cable.

  • Page 6: Led Indicators

    LED INDICATORS INSTALLATION & OPERATION 2A- TO SHOW AMBIENT TEMPERATURE, HUMIDITY AND CO2 PPM Example of LEDs indica ng a temperature of 81 to 85°F, a humidity level of 35% to 49% and a CO2 level of 1700 to 2000 ppm. All the LED indicator possibili es are: TEMPERATURE HUMIDITY...
  • Page 7 LED INDICATORS 2B- TO SHOW SENSOR WARM-UP PERIOD TEMPERATURE HUMIDITY Not applicable Not applicable 30-Sec Warm-Up Values are valid Values are valid Time at Power Up: from Power ON. from Power ON. CO2 Sensor needs 30-sec warm up before reading valid values.
  • Page 8 LED INDICATORS OUTPUTS Output Output Output Indicator Indicator OFF Indicator ON FLASHING Output relay IS Output relay IS Will never flash, NOT ac vated, ac vated, recep- not implemented. receptacle DOES tacle DOES supply NOT supply 120V. 120V. Output relay IS Output relay IS Output relay ac va on is pend- NOT ac vated,...

  • Page 9: Knob Settings

    KNOB SETTINGS SENSOR CALIBRATION 3A- KNOB RANGES DAY AND NIGHT TEMPERATURE SETTINGS: 55°F to 95°F / 13°C to 35°C DAY AND NIGHT HUMIDITY SETTINGS: 10% to 90°F DAY CO2 SETTING: OFF, 400 TO 2000 PPM (Note: all value below 400 ppm will be set to 400 ppm) For CALIBRATION, refer to Sec on 4.

  • Page 10: Co2 Sensor Calibration

    CO2 SENSOR CALIBRATION 4- CO2 SENSOR CALIBRATION CO2 Sensor Calibra on is performed in 4 easy steps 1- Place the LOCK/UNLOCK Slide Switch to the UNLOCK Posi on (Top posi on). 2- Set the CO2 Day Setpoint to the CAL posi on (fully counter clock- wise).

  • Page 11: Temperature Control

    TEMPERATURE CONTROL WITH FAN 5- Temperature control with fan (and Op onal Heater) To use this mode, you connect your cooling Fan into the FAN 120V Output, set the Slide Switch to “Cooling” posi on. Day or Night Setpoint (SP) Fan Stop Fan Start Up Safety Hea ng Range...

  • Page 12: Humidity Control

    HUMIDITY CONTROL 7– Humidity Control with a Humidifier or Dehumidifier To use this mode, you connect your Humidity Equipment (Humidifier or Dehumidifier) into the HUMIDITY 120V Output, set the Slide Switch to ei- ther “Humidifying” or “Dehumidifying” according to your equipment type. HUMIDIFYING - SLIDE SWITCH TO TOP POSITION Humidity Setpoint (HS) Humidifier...

  • Page 13: Co2 Enrichment

    CO2 ENRICHMENT 8– CO2 Enrichment with burner or a tank To use this mode, you connect your CO2 Generator into the CO2 120V Output. CO2 Enrichment will work during the DAY ONLY. CO2 Setpoint (CS) CO2 PPM Range Burner Star Up Burner Stop CS-200 CO2 PPM...

  • Page 14: Warranty & Customer Service

    WARRANTY & CUSTOMER SERVICE WARRANTY & CUSTOMER SERVICE DO YOU HAVE A PROBLEM WITH YOUR CONTROLLER ? PLEASE READ THESE INSTRUCTIONS CAREFULLY AND SAVE THEM FOR FUTURE REFERENCE. 1. I think my controller is damaged, or it simply does not work as indicated in the user guide, what should I do? Please refer to the troubleshoo ng steps.
  • Page 15 To avoid being charged for the accessories, be sure to include all pieces. Thanks for your coopera on. Any Grozone Control product that is returned with obvious signs of user · neglect will not be covered by the warranty. Grozone Control exercises the right to make final decisions in these ma ers.
  • Page 16 NOTE...
  • Page 17 NOTE...
  • Page 19 GUIDE D’UTILISATION SCC1 The Simple One Contrôleur de climat www.grozonecontrol.com...
  • Page 20 TABLE DES MATIÈRES NOTICE DE SÉCURITÉ DESCRIPTIONS DES SORTIES INDICATEURS DELs 6-7-8-9 BOUTONS ET AJUSTEMENTS CALIBRATION DU CAPTEUR DE CO2 CONTRÔLE DE LA TEMPÉRATURE CONTRÔLE DE LA TEMPÉRATURE/HUMIDITÉ CONTRÔLE DE L’HUMIDITÉ ENRICHISSEMENT DE CO2 SERVICE À LA CLIENTÈLE ET GARANTIE 15-16...

  • Page 21: Notice De Sécurité

    NOTICE DE SÉCURITÉ ATTENTION : LA VAPORISATION DE SOUFFRE PEUT ENDOMMAGER VOTRE CONTRÔLEUR! Afin de protéger votre contrôleur de CO et de lui assurer une longue durée de vie, il est important de DÉBRANCHER ET COUVRIR VOTRE CONTRÔLEUR (me re un sac autour de l’appareil) DURANT TOUTE VAPORISATION DE SOUFFRE.

  • Page 22: Descriptions Des Sorties

    ET DÉSHUMIDIFICATION combinés de jour et de nuit, tel que sélec onné par l’interrup- teur à glissière. CONDITIONNÉ Le SCC1 ne fournit pas l’alimenta on (A/C) électrique à l’A/C. Le bornier du SCCI est relié à l’A/C avec des fils de calibre 24 AWG min. Référez vous au guide d’installa on de votre A/C pour assu-...
  • Page 23 à glissière (et le type d'équi- HUMIDIFICATEUR OU pement). DÉSHUMIDIFICATEUR Le SCC1 ne fournit pas l’alimenta on électrique à votre équipement. Le bornier du SCCI est relié à votre équipe- ment avec des fils de calibre 24 AWG min.
  • Page 24 INDICATEURS À DELs 2A- POUR INDIQUER LA TEMPÉRATURE, L'HUMIDITÉ ET LE NIVEAU DE CO2 Exemple de DELs indiquant une température de 81 à 85 ° F, une humidité de 35% à 49% et un niveau de CO2 de 1700 à 2000 ppm. Les différentes possibilités d’indica on sont: TEMPÉRATURE HUMIDITÉ...
  • Page 25 INDICATEURS À DELs 2B– POUR INDIQUER LE DÉLAI D’INITIALISATION DU CAPTEUR DE CO2 TEMPÉRATURE HUMIDITÉ Ne s’applique pas Ne s’applique pas Ini alisa on de 30 Les valeurs sont Les valeurs sont secondes : Le capteur de disponibles dès la disponibles dès la CO2 nécessite 30 mise sous tension.

  • Page 26: Indicateurs Dels

    INDICATEURS DEL 2D - POUR INDIQUER L’ÉTAT DES SORTIES SORTIES Indicateur ÉTEINT Indicateur ALLUMÉ Le relais de Le relais de sor e EST ACTIVÉ. sor e N'EST PAS ACTIVÉ. Le 120V EST PRÉSENT Le 120V N’EST PAS PRÉSENT sur la prise. sur la prise.
  • Page 27 INDICATEURS DEL Indicateur CLIGNOTANT L'ac va on du relais de sor e est EN ATTENTE, parce qu’une de ces 3 condi ons est rencontrée: 1.La sor e de CO2 prioritaire est ac ve (ajustement par défaut). 2. Le délai de 10 min. est en cours suite à l’enrichissement de CO2. 3.

  • Page 28: Boutons Et Ajustements

    BOUTONS ET AJUSTEMENTS 3A– PLAGES D’AJUSTEMENT CONSIGNES DE TEMPÉRATURE JOUR ET NUIT: 55°F à 95°F / 13°C à 35°C CONSIGNES D'HUMIDITÉ JOUR ET NUIT: 10% à 90°F CONSIGNES DE CO2 DE JOUR: OFF, 400 à 2000 PPM (Note: toutes valeurs sous 400 ppm sera considérée comme 400 ppm) Pour la CALIBRATION du capteur de CO2, référez-vous à...

  • Page 29: Calibration Du Capteur De Co2

    CALIBRATION DU CAPTEUR DE CO2 4– CALIBRATION DU CAPTEUR DE CO2 La calibra on du capteur de CO2 Se fait en 4 étapes faciles: 1- Placer l’interrupteur à glissière en posi on DÉVERROUILLÉ (vers le haut). 2- Placer le bouton de consigne de CO2 en posi on CAL (sens an horaire complet).

  • Page 30: Contrôle De La Température

    CONTRÔLE DE LA TEMPÉRATURE 5- Contôle de température avec ven lateur (et chauffere e op onnelle) Pour u liser ce mode, branchez votre ven lateur dans la sor e 120V FAN et glissez l'interrupteur en posi on "Cooling". Jour ou nuit Consigne (CS) Arrête ven l.

  • Page 31: Contrôle De L'humidité

    CONTRÔLE DE l’HUMIDITÉ 7– Contrôle d’humidité avec humidificateur et déshumidificateur. Pour u liser ce mode, branchez votre humidificateur ou déshumidificateur dans la sor e 120V HUMIDITY et glissez l’interrupteur en posi on “Humidififying” ou “Dehumidififying” selon l’équipement u lisé. HUMIDIFICATION - INTERRUPTEUR VERS LE HAUT Consigne d'humidité...

  • Page 32: Enrichissement De Co2

    ENRICHISSEMENT DU CO2 8– Enrichissement de CO2 avec brûleur au gaz ou bonbonne de CO2 Pour u liser ce mode, branchez votre générateur de CO2 dans la sor e 120V CO2. L'enrichissement en CO2 fonc onne durant le jour seulement. Consigne CO2 (CC) Plage de CO2 PPM Démarre générateur...

  • Page 33: Service À La Clientèle Et Garantie

    SERVICE À LA CLIENTÈLE ET GARANTIE AVEZ-VOUS RENCONTRÉ UN PROBLÈME AVEC VOTRE CONTRÔLEUR ? SVP LIRE CES INSTRUCTIONS AVEC ATTENTION ET CONSERVEZ-LES POUR Y RÉFÉRER ULTÉRIEUREMENT 1. Je pense que mon contrôleur est endommagé ou encore il ne fonc onne simplement pas comme décrit dans le manuel, que dois-je faire ? Référez-vous aux étapes de dépannage.
  • Page 34 2. J’ai suivi les étapes de dépannage, que dois-je faire si je rencontre un problème à l’une ou l’autre des étapes ? Mon produit est-il couvert par la garan e ? Les contrôleurs Grozone Control sont couverts par une garan e de 3 ans · (*). NOUS REMPLAÇONS TOUT PRODUIT ENDOMMAGÉ PAR UN PRODUIT NEUF.
  • Page 35 NOTE...
  • Page 36 www.grozonecontrol.com...
