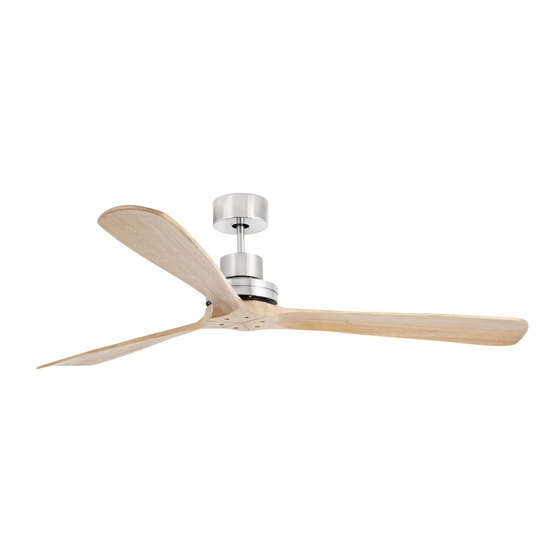

Faro Barcelona Lantau Manual
Hide thumbs
Also See for Lantau:
- Installation manual (14 pages) ,
- Installation manual (13 pages) ,
- Installation manual (15 pages)
Advertisement
Quick Links
Lantau family
Power
V 220-240~
Alimentación
Hz 50/60
Lantau Ø1070
Matt Nickel + Walnut
Níquel Mate + Nogal
33508DC
33508DCWP
Max. RPM
Max. RPM
Max power used
Potencia max utilizada
Consumption in standby
Consumo en espera
Max. Acoustic Power
Max. Potencia acústica
Maximum air flow
Caudal máximo
Service Value
Valor de Servicio
Assembly and installation see on page 07.
Método de montaje e instalación ver en pag 07 .
WP fans Power
Para WP
RF
Matt Nickel + Pine
Níquel Mate + Pino
33509DC
33509DCWP
RPM 224
W 21
W 0,5
dB 38
m
3
min 224,25
CFM 7.919,00
(m3/min)/W 6,8
V
0-240~
Speeds
Hz 50/60
Velicidades
Black+ Walnut
Negro + Nogal
33517DC
33517DCWP
MAX 9º
Wight
Peso
Sizes mm/inch
Medidas mm/inch
Ø150/5,9"
460/18,1"
Ø1070/42,1"
6
Kg
4,00
Lb
8,82
Advertisement
Related Manuals for Faro Barcelona Lantau
Summary of Contents for Faro Barcelona Lantau

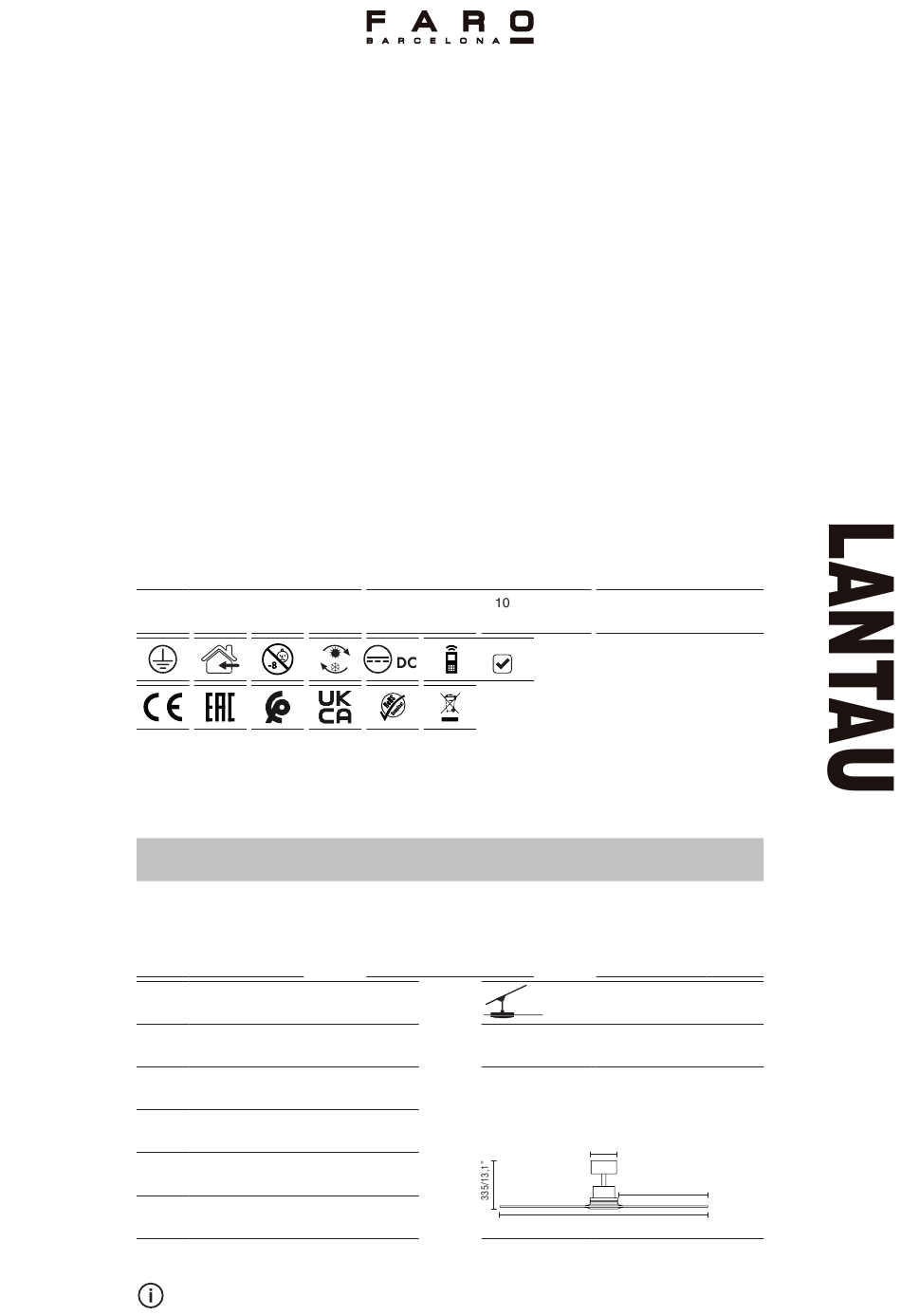

- Page 1 Lantau family Power V 220-240~ WP fans Power 0-240~ Speeds Alimentación Hz 50/60 Para WP Hz 50/60 Velicidades Lantau Ø1070 Matt Nickel + Walnut Matt Nickel + Pine Black+ Walnut Níquel Mate + Nogal Níquel Mate + Pino Negro + Nogal...
- Page 2 Lantau Ø1320 Matt Nickel + Walnut Matt Nickel + Pine Black+ Walnut Níquel Mate + Nogal Níquel Mate + Pino Negro + Nogal 33370DC 33373DC 33516DC 33370DCWP 33373DCWP 33516DCWP White+ Pine Brown+ Pine Blanco + Pino Marrón + Pino 33561DC...
- Page 3 Faro Barcelona! CATALÀ Felicitats per la compra del seu nou ventilador Faro Barcelona que li proporcionarà, disseny, qualitat i confort durant molts anys. Estem orgullosos del nostre treball i apreciem l’oportunitat de submi- Gratulujeme vám k zakoupení...
- Page 4 Sie an export@faro.es. NEDERLANDS Daarom verminderen wij het papiergebruik. Raadpleeg de veiligheids-, onderhouds- en garantie- handleiding op www.faro.es. Kan u ze niet raadplegen? Bel ons op +34 937 723 965 of schrijf ons op export@faro.es Lantau Ø1070, Lantau Ø1320, Lantau Ø1680...
- Page 5 Schrauben fest anzuziehen und alle Verbindungen korrekt herzustellen. NEDERLANDS De gebruikshandleiding bevat de volledige instructies voor de installatie en de veilige bediening van uw ventilator. Vergeet niet om alle schroeven stevig vast te draaien, en alle verbinding correct aan te sluiten. Faro Barcelona...
- Page 6 El soporte debe aguantar como mínimo 4 veces el peso del ventilador. + info www.faro.es +34 918 315 425 Calle Dinámica Nº1, faro@lorefar.com +34 937723965 Pol. Ind. Santa Rita 902 165 166 08755 Castellbisbal, Barcelona, Spain Lantau Ø1070, Lantau Ø1320, Lantau Ø1680...
- Page 7 PARTS for Blades (F) for Bracket (A) 3 uds remote v.1 remote v.2 KI T ON/OFF Faro Barcelona...
- Page 8 03.1 03.3 03.2 05.2 05.1 Lantau Ø1070, Lantau Ø1320, Lantau Ø1680...
- Page 9 07.1 07.3 07.2 09.4 09.5 09.3 09.2 09.1 Faro Barcelona...
- Page 10 From Mounting Bracket 4P Connector 4P Connector From House Terminal block on mounting bracket 2P Connector amarillo-verde, groc-verd, yellow-green, marrón, marró, brown, marron, marrone, cas- azul, blau, blue, bleu, blu, azul, blau, blauw, jaune-vert, giallo-verde, verde-amarelo, Lantau Ø1070, Lantau Ø1320, Lantau Ø1680...
-
