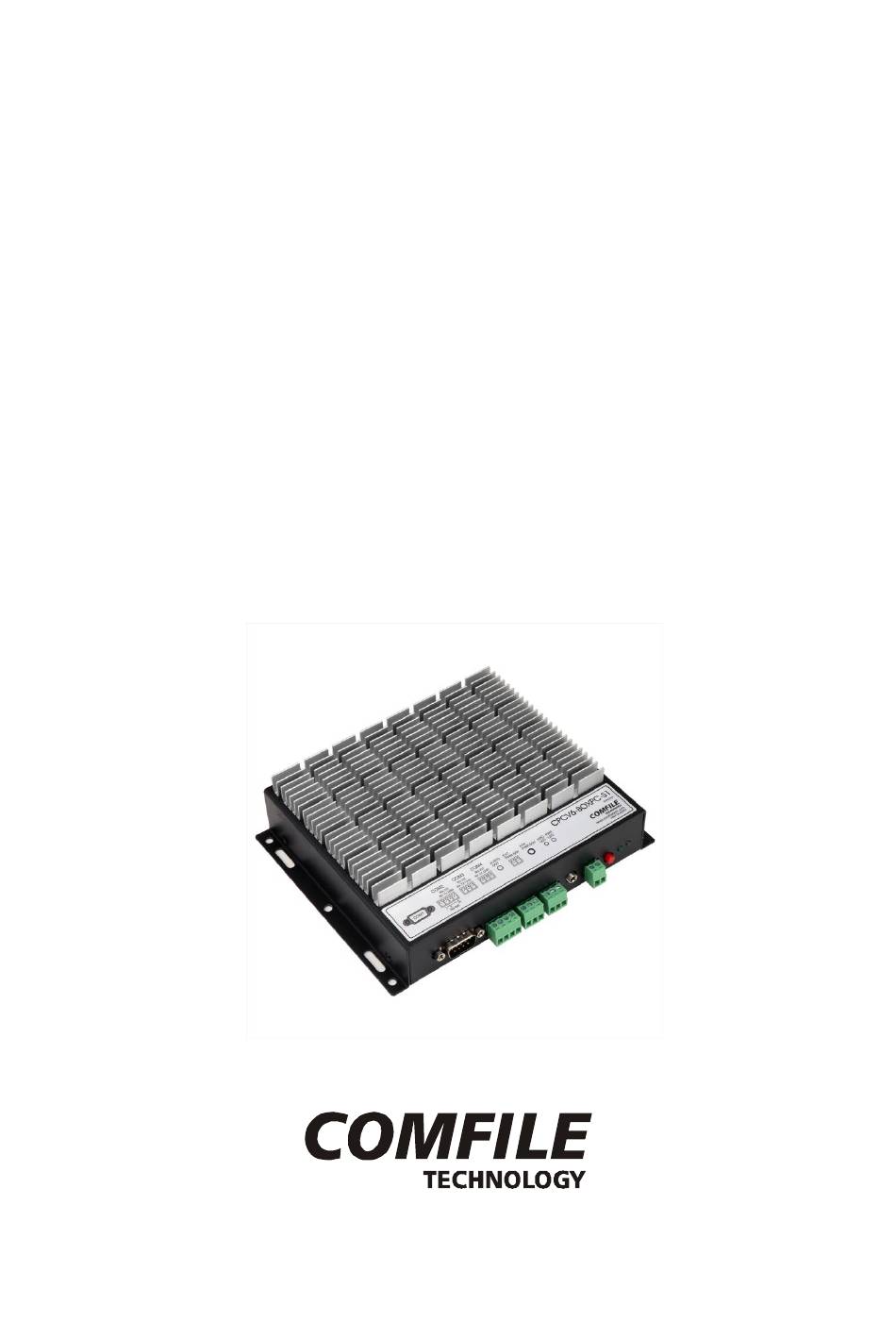

- Page 1 CPCV6 Series Hardware Manual CPCV6-BOX-S1 [한국어/ ENGLISH] [Version 1.0] COMFILE Technology, Inc.
- Page 2 <16W (1.3A@DC12V) Consumption Weight 668g Operating C ~ 60 Temperature Storage C ~ 80 Temperature Note 1 : 아래와 같은 사양의 전원Adpator나 SMPS사용을 권합니다. Input : 100V~240V, 50Hz/60Hz, 1.5A Output : DC12V, 5A COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 3 CPCV6 Hardware Manual CPCV6 Manual 2. 각부명칭 및 용도 COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 4 사운드 출력 단자이며, 외부 스피커에 연결 시 사용함. 외부 스위치와 연결할 수 있는 커넥터이며, ATX Power S/W 와 동일 Ext. Power S/W 한 기능을 함. ATX Power S/W ATX 모드 파워 스위치이며, 시스템 부팅 및 종료시킬 수 있음. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 5 CPCV6 Hardware Manual CPCV6 Manual 3. 외형 및 치수 COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 6 번호 신호 명 번호 신호명 번호 신호명 ML_Lane0 + ML_Lane0 - ML_Lane1 + ML_Lane1 - ML_Lane2 + ML_Lane2 - ML_Lane3 + ML_Lane3 - CONFIG2 CONFIG2 AUX CH+ AUX_CH- Hot plug Return DP_PWR COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 7 RS232C (COM1) (COM2) (COM3, COM4) Name Name Name Name Name Name DATA- DATA+ *주의 : RS485모드는 COM2 Port만 지원됨. BIOS내에 COM2 설정 ‘Electrical Interface Mode’를 사용자 가 원하는 모드로 변경해 줘야 함. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 8 * ø 2.5 Adaptor Jack 배선 시 주의사항 - 배선 작업 이전에 본 제품 및 외부전원이 꺼져 있는지 반드시 확인하여 주십시오. - 제품에 전원을 인가하기 전에 정격전압 및 배선상태가 맞는지 확인하여 주십시오. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 9 제작사와 공급업자는 직접, 간접적인 이유로 장비가 오작동이나 훼손이 되었을 경우에 대해 책임을 지지 않으며 제작사 및 공급업자의 전체 책무는 제품 실지 급 총액으로 제한합니다. 하자 보증 제한 조항은 명시적 또는 함축적, 서면 또는 구두로 한 기타 다른 하자 보증을 대신합니다. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 10 CPCV6에 대한 추가적인 정보가 필요하시거나 문의사항이 있으시면, 언제든지 당사 사이트를 방문하여 도움을 받으시길 바랍니다. 회 사 명 : 컴파일 테크놀로지㈜ 주 소 : 서울특별시 구로구 가마산로27길 11-9 홈페이지 : http://www.comfile.co.kr 전화번호 : 02-711-2592, 팩스번호: 02-711-2593 COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
-
Page 11: Hardware Specification
C ~ 60 Temperature Storage C ~ 80 Temperature Note 1 : It is recommended to use power adaptor(or SMPS) of the following specifications. Input : 100V~240V, 50Hz/60Hz, 1.5A Output : DC12V, 5A COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page... -
Page 12: External Parts
CPCV6 Hardware Manual CPCV6 Manual 2. External Parts COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page... - Page 13 Sound output for external speaker. The connector which can be linked to external switch. Ext. Power S/W Same function with ATX Power S/W. ATX Power S/W ATX mode power switch. Boot or exit the system. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 14 CPCV6 Hardware Manual CPCV6 Manual 3. Dimensions COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
-
Page 15: Input/Output Connectors
Name Order Name Order Name Order Name ML_Lane0 + ML_Lane0 - ML_Lane1 + ML_Lane1 - ML_Lane2 + ML_Lane2 - ML_Lane3 + ML_Lane3 - CONFIG2 CONFIG2 AUX CH+ AUX_CH- Hot plug Return DP_PWR COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page... - Page 16 Name Name Name Name Name Name DATA- DATA+ *Notice : RS485 function is supported by COM2 Port only. User also needs to go to BIOS to set ‘Electrical Interface Mode’ for COM2. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 17 CPCV6 Hardware Manual CPCV6 Manual ▌ Power Input Connector * ø 2.5 Adaptor Jack COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
-
Page 18: Warranty Policy
The limitations or exclusions of warranty have priority over any other warranty expressed explicitly, implicatively, in writing, or orally. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page... -
Page 19: Contact Information
14 Pidgeon Hill Drive, Suite 310, Sterling, VA 20165, U.S.A Telephone Toll-Free : (888) 9CUBLOC, (888) 928 2562 Office : (571) 322 5010 Fax : (571) 322 5011 Office Hours: Monday-Friday 9am-5:30pm EST E-mail Sales: sales@comfiletech.com Technical Support: support@comfiletech.com COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
