BOERPLAY BBPE110.8KP Manual

Hide thumbs Also See for BBPE110.8KP:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Spielkombination
BBPE110.8KP

Advertisement

loading
Need help?

Need help?

Do you have a question about the BBPE110.8KP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BOERPLAY BBPE110.8KP

Summary of Contents for BOERPLAY BBPE110.8KP

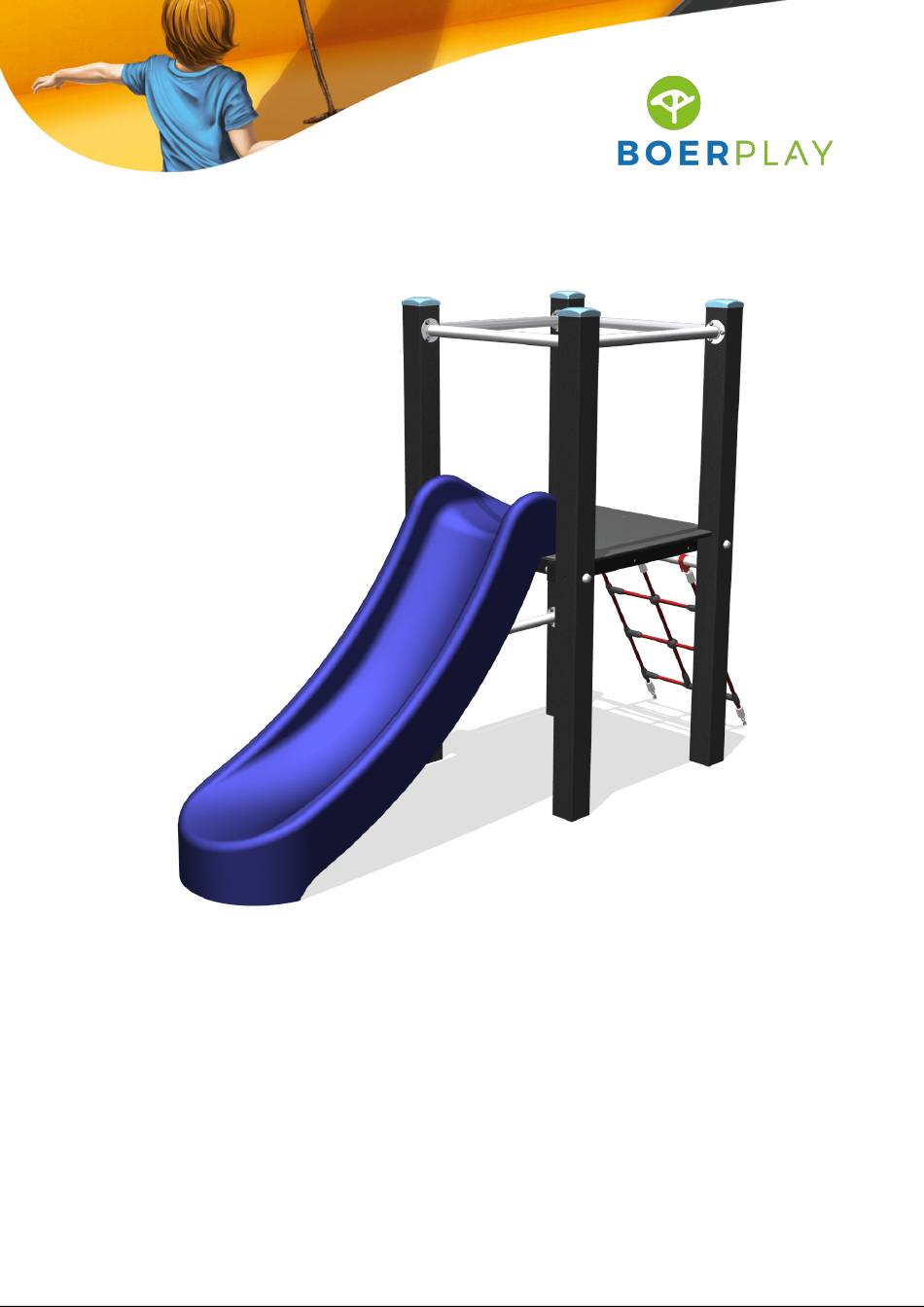

  • Page 1 Spielkombination BBPE110.8KP...
  • Page 2 0,94 m 0,87 m 0,95 m * 0,47 m 0,07 m 0,00 m 1,82 m 1,18 m 0,95 m 0,35 m 0,00 m * Vloerhoogte (Floor height) Benaming TOE BBP 110 8KP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER...
  • Page 3 3,93 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 110 8KP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 13-10-2014 Date SPEELTOESTELLEN...
  • Page 4 1,66 m 1,23 m 0,80 m 0,63 m 1,30 m 0,26 m 0,34 m 0,10 m Grondmarkering Ground level marker 0,50 m Benaming TOE BBP 110 8KP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Bodemplan Groundplan 13-10-2014 Date...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 1,82 m 1,74 m 0,84 m 0,00 m Front Voor ( 1,82 m 1,74 m 0,84 m 0,49 m 0,00 m Right Rechts ( Benaming TOE BBP 110 8KP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Afmetingen Dimensions...
  • Page 7 1,82 m 1,74 m 0,84 m 0,00 m Back Achter ( 1,82 m 1,74 m 0,84 m 0,49 m 0,00 m Left Links ( Benaming TOE BBP 110 8KP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Afmetingen Dimensions...
  • Page 8 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE110.8KP Gerätename Spielkombination Maximale Fallhöhe 1,0 m Baujahr 2023 Zertifikat 142750 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 10: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Staander 2,3m 0,95m vloer Voetplaat 100 x 100 Benaming MOD BBP 001 K Staander 0,95m Title Tekening Opmerking Boer Basics Drawing Comment BOER Datum Samenstelling module Assembly module 28-7-2016 Date SPEELTOESTELLEN...
  • Page 14 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking SLUITRING M10 VZ Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 190 - VZ 8.8 Beschermdop M10-M12 Donut wit Dop wit Beschermdop M10-M12 VLOER BOER BASIC PLAY Schroef Assy 6 x 120 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Vloerplaat...
  • Page 15 Type Progr. Bew. Rev. Benaming Volgnr Opmerking SCHROEF 5 x 50 Let op: toestel bij voorkeur niet met DOPMOER BORG RVS M10 de glijbaan op het zuiden plaatsen. Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 SLUITRING Attention: it is advisable not to oriënt Carrosserie ring M10 - RVS A2-70 playground equipment with the slide...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 17 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 18 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 19 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 20 SME.BBP.077.xxx xxx: 320 Red Rood / Rot / Rojo / Rouge xxx: 905 Black Zwart / Schwarz / Negro / Noir BSR.011.006.012 BSR.030.006.002 BSR.011.006.012 BSR.025.006.030 BSR.030.006.002 BSR.030.006.002 BSR.025.006.030 SME.BBP.077.xxx SNT.BBP.009.xxx MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 21 Detail C (2x) BSV.020.006.040 BSV.035.006.020 BSV.035.006.020 BSV.010.006.006 KST.APL.075 BSV.010.006.006 BSV.020.006.040 BSV.035.006.020 KST.APL.075 MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 22 ✔ 0,25 m 0,70 m MOD BBP 036 x © Copyright BOERplay 22-4-2022 Revision: D...
  • Page 23 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 24 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
