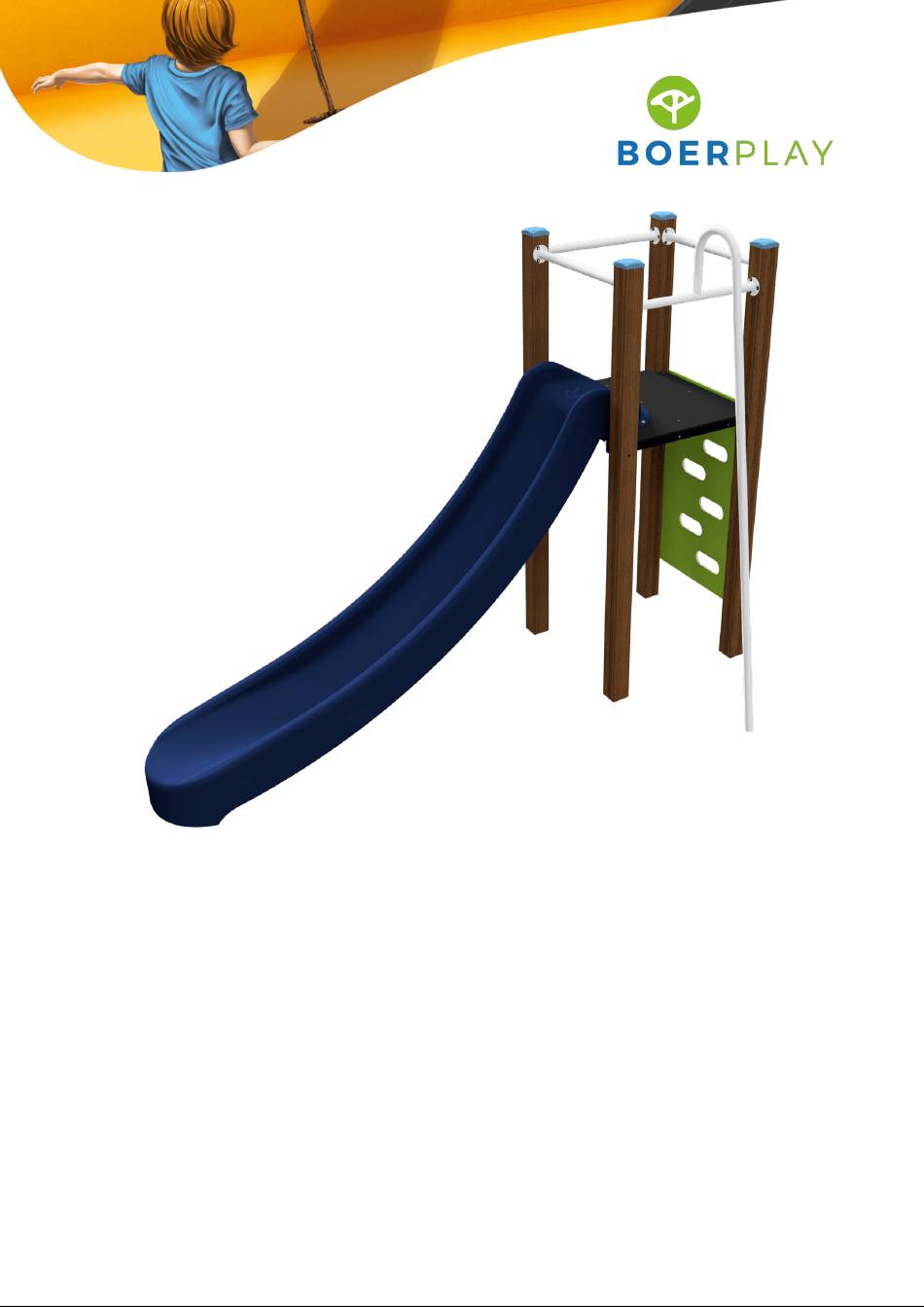

  • Page 1 Spielkombination BBPE110.9HP...
  • Page 2 0,00 m 0,45 m 1,45 m * 0,90 m 1,49 m 2,45 m 2,32 m 1,45 m 0,25 m 0,00 m < 0,35 m * Vloerhoogte (Floor height) Benaming TOE BBP 110 9HP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment Datum...
  • Page 3 4,50 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 110 9HP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 6-11-2019 Date...
  • Page 4 1,61 m 2,21 m 0,80 m 1,57 m 0,27 m 0,30 m Grondmarkering Ground level marker 0,50 m Benaming TOE BBP 110 9HP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment Datum Bodemplan Groundplan 6-11-2019 Date...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 2,45 m 2,32 m 2,22 m 1,45 m 0,00 m Voor ( Front ) 2,32 m 2,22 m 2,12 m 1,45 m 0,25 m 0,00 m Rechts ( Right ) Benaming TOE BBP 110 9HP Klimklauter, 1 toren Title Tekening Opmerking Boer Basic play Drawing...
  • Page 7 2,45 m 2,29 m 2,22 m 1,45 m 0,25 m 0,00 m Achter ( Back ) 2,32 m 2,22 m 2,12 m 1,45 m 0,25 m 0,00 m Links ( Left ) Benaming TOE BBP 110 9HP Klimklauter, 1 toren Title Tekening Opmerking...
  • Page 8 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE110.9HP Gerätename Spielkombination Maximale Fallhöhe 1,5 m Baujahr 2023 Zertifikat 142751 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 10: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking SCHROEF 5 x 50 Staander 2,8m 1,45m vloer Voetplaat 100 x 100 Benaming MOD BBP 002 H Staander 1,45m Title BO ER Tekening Opmerking Boer Basic Play Comment Drawing Datum Samenstelling module Assembly module 13-1-2016 Date SPEELTOESTELLEN...
  • Page 14 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Houtdraadbout M10 X 130 - VZ 8.8 SLUITRING M10 VZ Beschermdop M10-M12 Donut wit Dop wit Beschermdop M10-M12 VLOER BOER BASIC PLAY Schroef Assy 5 x 50 - RVS A2-70 Schroef Assy 6 x 120 - RVS A2-70 Vloerplaat LDPE anti-slip Langsregel vloer...
  • Page 15 Type Progr. Bew. Rev. Benaming Volgnr Opmerking SCHROEF 5 x 50 Let op: toestel bij voorkeur niet met DOPMOER BORG RVS M10 de glijbaan op het zuiden plaatsen. Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 SLUITRING Attention: it is advisable not to oriënt Carrosserie ring M10 - RVS A2-70 playground equipment with the slide...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 17 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 18 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 ROZETRING M5 ZWART Klimwand 1,5m Basic Play Benaming MOD BBP 012 G Klimwand 1,45m Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Samenstelling module Assembly module 31-3-2014 Date SPEELTOESTELLEN...
  • Page 19 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 20 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 21 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 22 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 015 x © Copyright BOERplay 24-2-2022 Revision:...
