Summary of Contents for BOERPLAY BBIE905.U-LWA

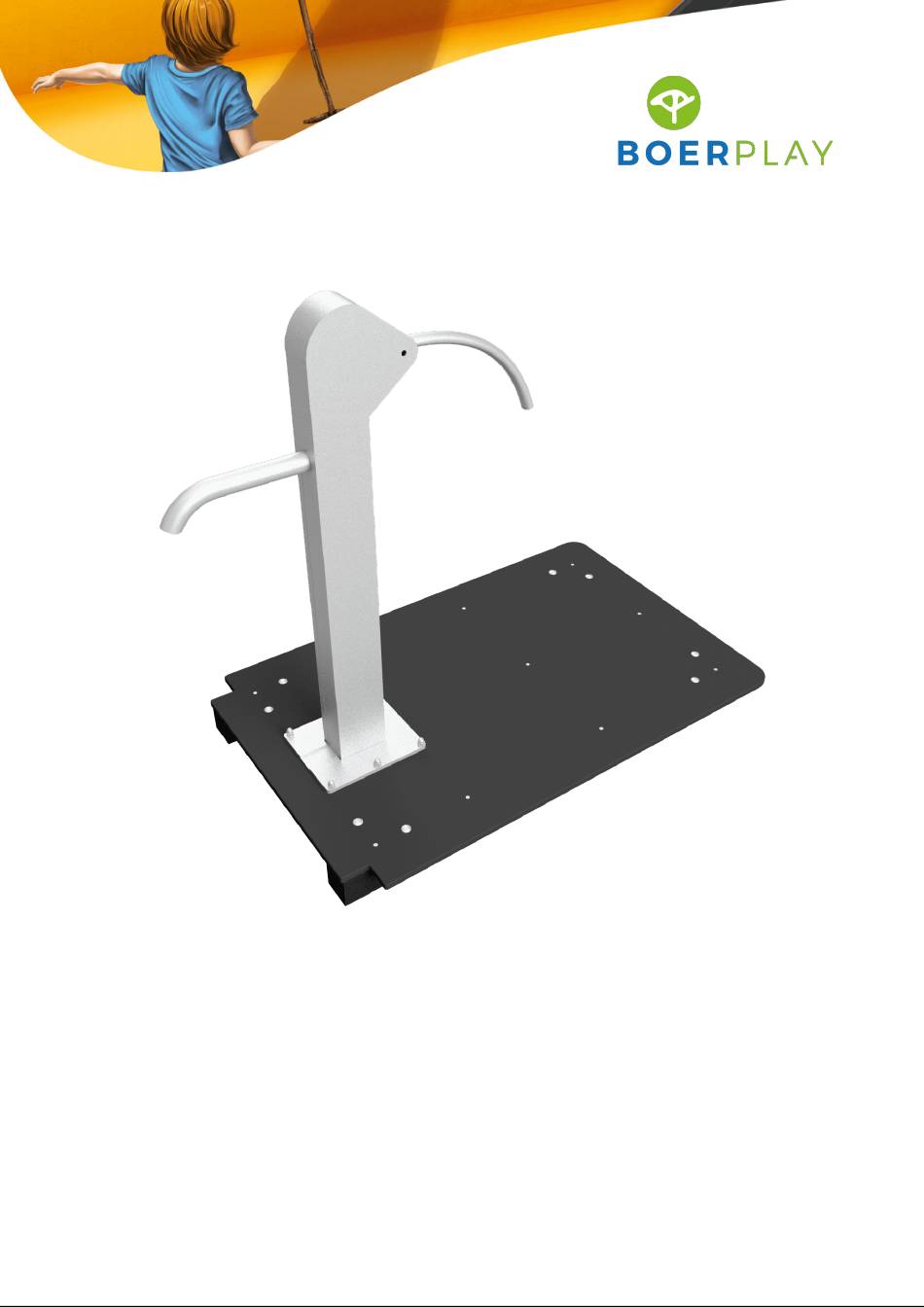

- Page 1 Waterpump (Drinking water connection) BBIE905.U-LWA...
-
Page 2: Installation Instructions
Il est conseillé de ne pas orienter de FR - Important ! l’équipement avec toboggans vers le sud. Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:... - Page 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 0,84 m 0,77 m 0,54 m 0,30 m 0,07 m 0,00 m 1,22 m 0,93 m 0,10 m 0,00 m BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 4 , met uitzondering van de TOE.BBI.9xx toestellen Hindernissfreie raum , außer bei den Geräten TOE.BBI.9xx Zona libre de obstáculos , excepto por los dispositivos TOE.BBI.9xx Zone libre d’obstacle , sauf pour les appareils TOE.BBI.9xx BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 5 Bodemplan Bodenplan Plan de superficie Plan de surface 1,70 m 0,90 m 1,70 m Ground level Maaiveld Bodennahe Nivel del suelo Niveau au sol BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:...
-
Page 6: Assembly Manual
- order of assembly Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Moduls Manual de ensamblado - módulo Manuel de montage - module MOD.BBI.913-LWA BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:... - Page 7 Herramientas requeridas Outils nécessaires TX-25 TX-40 No. 10 (2x) No. 13 (2x) No. 17 (2x) TX-25 12 Nm No. 10 No. 13 No. 17 Ø3 mm Ø5 mm Ø11 mm Ø12 mm BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 8 1 / 2 Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage assembly manual module MOD.BBI.913-LWA 2 / 2 BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com BBI 905 U-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 9 LOGBOOK Type indication Figura Play Article number BBIE905.U-LWA Product Name Waterpump (Drinking water connection) Maximum fall height 0,1 m Construction year 2023 Certificate 065604 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Manufacturer name Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk...
- Page 10 LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...
-
Page 11: Inspection And Maintenance Intervals
Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear. - Page 12 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
- Page 14 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBI 913-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 15 Detail A (16x) BSR.030.010.002 KST.DON.010.060 BSR.026.010.120 KST.DOP.010.060 BSR.010.010.010 Detail B (4x) 50 mm BSR.002.005.050 ø3mm x 30 BSR.010.010.010 BSR.026.010.120 BSR.002.005.050 BSR.030.010.002 KST.DON.010.060 KST.DOP.010.060 OME.VRB.903.VZP ORE.BBI.020 ORE.BBI.021 ORE.BBI.022 ORE.BBI.023 ORE.BBI.024 OME.VRB.903.VZP ORE.BBI.025 SME.BBI.040.372 MOD BBI 913-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 16 DRD.PMP.003.LWA B ( 1 : 4 ) BSR.011.010.020 BSR.030.010.002 BSR.035.010.030 A ( 1 : 4 ) BSR.021.010.120 BSR.011.010.020 BSR.030.010.002 BSR.035.010.030 BSR.021.010.040 BSR.011.010.020 BSR.021.010.040 BSR.021.010.120 BSR.030.010.002 BSR.035.010.030 DRD.PMP.003.LWA MOD BBI 913-LWA © Copyright BOERplay 21-5-2021 Revision:...
- Page 17 Montagehandleiding tbv. handpomp HP02 Deze handleiding is geschreven om u te begeleiden bij de montage van de Mh2o handpomp type HP02, geschikt voor aansluiting op een waterleiding. Handleidingen van andere Mh2o producten kunt u vinden op www.mh2opompen.nl Voorbereiding: Wij gaan er bij deze montagehandleiding vanuit dat de locatie van de pomp al volledig ingericht is om de pomp te kunnen plaatsen.
- Page 18 Montage: 1. Wikkel het schroefdraad van de kraan in met PTFE-tape, wikkel rechtsom en gebruik minimaal 3 lagen. Draai het zwarte ge- deelte van de meegeleverde knelkoppeling stevig met de hand vast op de kraan. Gebruik eventueel een waterpomptang maar borg de kranen in dat geval geval zodat deze niet verdraaien.
- Page 19 5. Pak nu het chassis, en zet deze over de toevoerleiding heen. Verzeker u ervan dat de toevoerleiding in het zwarte gedeelte van de snelkoppeling schuift. Geleid deze met uw handen en duw de koppeling en chassis zo ver mogelijk over de slang. Als u correct gemeten heeft staat het chas- sis nu stevig op de voetplaat.
