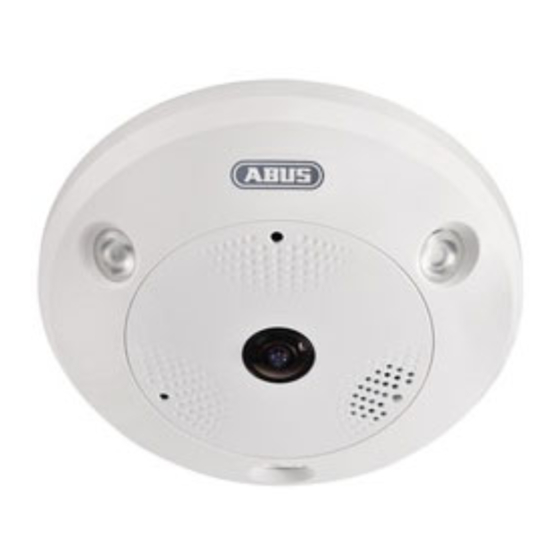

- Page 1 IPCS29512 Installationsanleitung Installation manual Version 10/2023...
- Page 2 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
- Page 3 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
-
Page 4: Table Of Contents
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 ANSCHLÜSSE UND FUNKTIONEN ..................6 3.1 A .......................... 6 NSCHLÜSSE 3.2 I ......................... 6 NSTALLATION 3.3 W ) ..............8 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.4 SD-K ......................8 ARTEN INSCHUB 3.5 V .................. -
Page 5: Bestimmungsgemäße Verwendung
Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche. -
Page 6: Anschlüsse Und Funktionen
3. Anschlüsse und Funktionen 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Netzwerkanschluss (RJ45, PoE 802.3af) „AUDIO IN“ (Audioeingang, Kinkenstecker 3.5 mm) „AUDIO OUT“ (Audioausgang, Kinkenstecker 3.5 mm) Spannungsanschluss, 12 VDC, 2-PIN Schraubklemme, Polarität ist zu beachten... - Page 7 3. Entfernen Sie den Abdeckring durch Hebeln. Der Abdeckring sitzt relativ fest. 4. Nun kann bei Bedarf eine mikro-SD-Karte eingesetzt werden (#4) oder der RESET der Kamera erfolgen. 5. Verwenden Sie die mitgelieferte Bohrschablone, um die Befestigungslöcher zu markieren. Je nach Untergrund verwenden Sie bitte geeignete Dübel und Schrauben.
-
Page 8: Wiederherstellen Der Einstellungen (Reset)
3.3 Wiederherstellen der Einstellungen (Reset) Die Taste für das Rücksetzen der Einstellungen befindet sich unter dem Abdeckring hinter einer Abdeckung. 1. Machen Sie die Kamera spannungslos. 2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt. 3. -
Page 9: Verwendung Des Steckerschutzes
Bei Verwendung des Steckerschutzes ist in jedem Fall der Ethernetstecker zu crimpen. Eine Verwendung mit vorkonfektionierten Ethernetkabeln mit Steckern ist nicht möglich. 3.6 Installationsoptionen Für die Installation stehen die Installationbox TVAC31280 sowie eine Halterung für den Deckenabhang TVAC31290 zur Verfügung (bitte ggf. Alternativmodell über die Produktsuche unter www.abus.com recherchieren). -
Page 10: Schalteingang / Schaltausgang
3.7 Schalteingang / Schaltausgang Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. Bezeichnung Anschlusshinweise Schalteingang „IN“ Brücke zwischen „IN“ und „G“ „G“ (GND) Schaltausgang „1A“ 24 V DC, max. 1 A „1B“ 3.8 Audioeingang / Audioausgang Bezeichnung Anschlusshinweise Audioeingang... -
Page 11: Wartung Und Reinigung
4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... - Page 12 IPCS29512 Installation manual Version 10/2023 English translation of the original German user manual. Retain for future reference.
- Page 13 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
- Page 14 Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
- Page 15 Contents INTENDED USE ........................16 EXPLANATION OF SYMBOLS ................... 16 CONNECTIONS AND FUNCTIONS ..................17 3.1 P ........................17 OWER SUPPLY 3.2 I ........................17 NSTALLATION 3.3 R ....................19 ESET TO FACTORY DEFAULT 3.4 SD-C ........................19 ARD SLOT 3.5 U .....................
-
Page 16: Intended Use
You can download a PDF version of the user manuals in your language at www.abus.com via the product search. -
Page 17: Connections And Functions
3. Connections and functions 3.1 Power supply ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. 1: Network connection (RJ45, PoE 802.3af) 2: “AUDIO IN” (audio input, jack plug 3.5 mm) 3: “AUDIO OUT”... - Page 18 3. Remove the cover ring by prying. The cover ring is relatively tight. 4. If necessary, a micro SD card can now be inserted (#4) or the camera can be RESET. 5. Use the included drilling template to mark the mounting holes. Depending on the surface, please use suitable dowels and screws.
-
Page 19: Reset To Factory Default
3.3 Reset to factory default The reset button is located under the cover ring behind a cover. 1. Disconnect the camera. 2. Press and hold the "Reset" button on the camera. 3. Now connect the power supply to the camera (via 2-pin power supply or Power- over-Ethernet) and press the "Reset"... -
Page 20: Usage Of Connector Cover
Use with pre-assembled Ethernet cables with plugs is not possible. 3.6 Installation on Wall mount The TVAC31280 installation box and a bracket for the TVAC31290 ceiling suspension are available for installation (if necessary, please research an alternative model using the product search at www.abus.com). -
Page 21: Switching Input/Output
3.7 Switching input/output The maximum load values must be observed, otherwise, the camera may be irreparably damaged. Description Connection information Switching input „IN“ Bridge between „IN“ and „G “ „G“ (GND) Switching output „1A“ 12 V DC, max. 1 A „1B“... -
Page 22: Maintenance And Cleaning
4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
