D
uk
Version 05/2022
IPCS84511
Installationsanleitung
Installation manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IPCS84511 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Abus IPCS84511

Summary of Contents for Abus IPCS84511

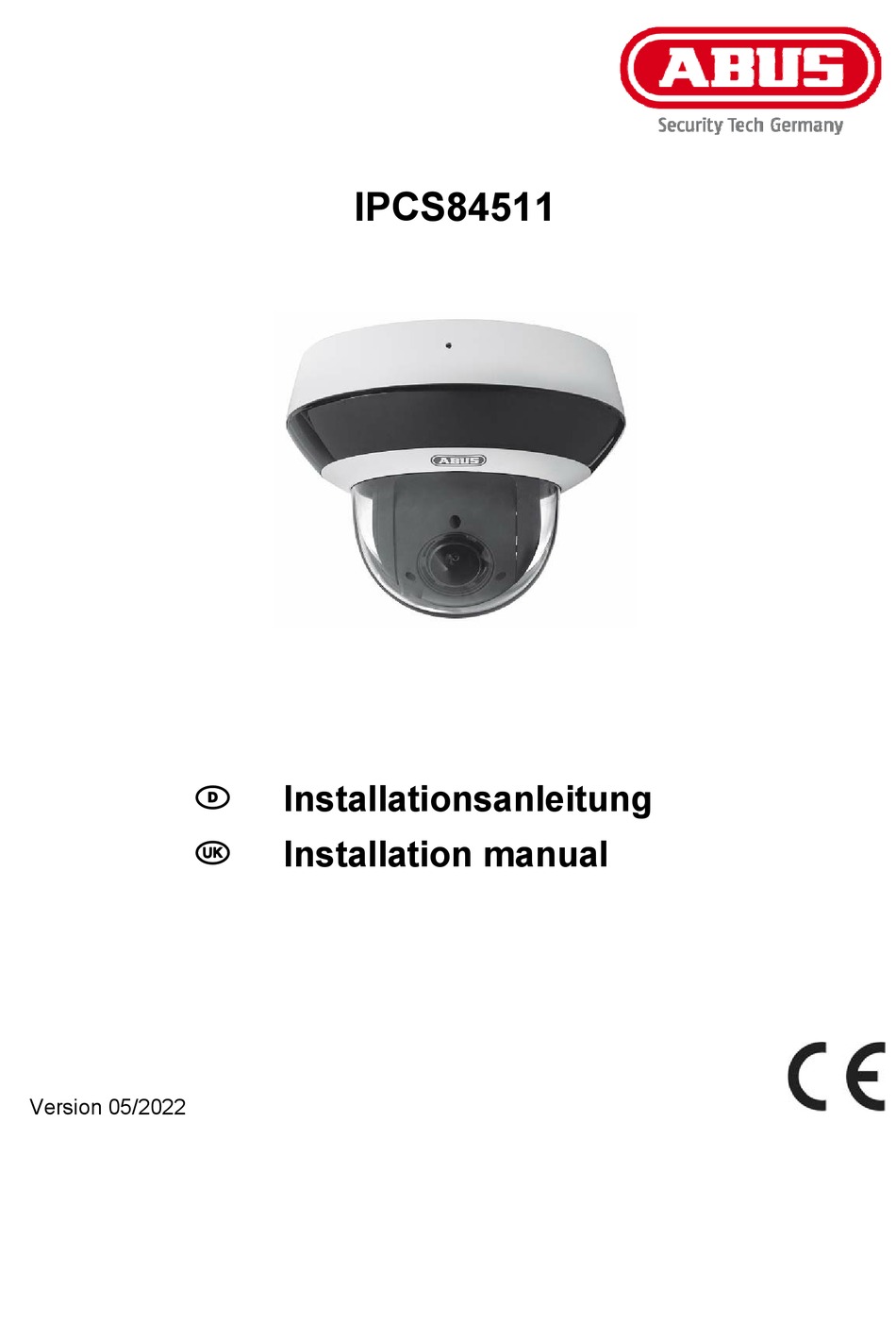

  • Page 1 IPCS84511 Installationsanleitung Installation manual Version 05/2022...
  • Page 2 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Page 3 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.

  • Page 4: Table Of Contents

    Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 ANSCHLÜSSE UND FUNKTIONEN ..................6 3.1 A .......................... 6 NSCHLÜSSE 3.2 Ö & S ..................6 FFNEN CHLIEßEN DES OMES 3.3 W ) ..............8 IEDERHERSTELLEN DER INSTELLUNGEN ESET SD K ....................8 MICRO ARTENEINSCHUB 3.5 D...

  • Page 5: Bestimmungsgemäße Verwendung

    Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.

  • Page 6: Anschlüsse Und Funktionen

    3. Anschlüsse und Funktionen 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Spannungsversorgung, 12 VDC, Hohlstecker, 5,5 x 2,1 mm RJ45 Ethernetanschluss PoE 802.3af Audioeingang / Audioausgang Schwarz: Audio Masse (gemeinsam) Rosa: Audio Ausgang...
  • Page 7 3. Die Kamera ist nun geöffnet und microSD Karteneinschub bzw. Reset- Taster können erreicht werden. 4. Beim Aufsetzen der Kuppel ist darauf zu achten, dass die Kuppel korrekt aufgesetzt wird. An der Unterseite des Kuppelrings befinden sich 2 Stifte. Diese 2 Stifte müssen in 2 Kerben in der Bodenplatte der Domekamera passen.

  • Page 8: Wiederherstellen Der Einstellungen (Reset)

    3.3 Wiederherstellen der Einstellungen (Reset) Lesen Sie zuvor den Abschnitt „Öffen & Schließen des Domes“. Reset Machen Sie die Kamera spannungslos. Drücken Sie die Taste „Reset“ im Inneren der Kamera und halten Sie diese Taste gedrückt. Verbinden Sie nun die Spannungsversorgung mit der Kamera (über 2-Pin Spannungsversorgung oder Power-over-Ethernet), und halten Sie die...

  • Page 9: Deckenmontage

    3.5 Deckenmontage Die Montage an der Decke erfolgt über eine Adapterplatte, welche im Lieferumfang der Kamera enthalten ist. Installieren Sie zuerst die Adapterplatte an der gewünschten Stelle an der Decke. Die Kabelführung kann in die Decke oder seitlich erfolgen. Für die versteckte Kabelführung in die Decke befindet sich an der Adapterplatte eine Aussparung.

  • Page 10: Wandmontage Über Wandhalter

    3.6 Wandmontage über Wandhalter Für die Wandmontage steht ein optionaler Wandhalter zur Verfügung. Befestigen Sie zuerst die Adapterplatter der Kamera am Wandhalter. Lösen Sie die Fixierschraube an der Unterseite des Wandhalters. Anschließend kann der Installationssockel von der Rückseite des Wandhalters entfernt werden. Befestigen Sie nun den Installationssockel an der Wand.

  • Page 11: Audioeingang & Audioausgang

    3.7 Audioeingang & Audioausgang Bezeichnung Anschlusshinweise Audioeingang „IN“ MIC / LINE Interface „G“ (GND) LINE: 2-2.4Vss, 1KΩ Audioausgang „OUT“ Impedanz: 600 Ω Frequenzgang: 20 Hz – 20 kHz „G“ (GND) Ausgangsleitung: 20 mW @ 16Ω...

  • Page 12: Hinweis Zur Verwendung Der Integrierten Ir-Leds

    3.8 Hinweis zur Verwendung der integrierten IR-LEDs Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein.

  • Page 13: Wartung Und Reinigung

    4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
  • Page 14 IPCS84511 Installation manual Version 05/2022 English translation of the original German user manual. Retain for future reference.
  • Page 15 ABUS Security Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
  • Page 16 Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
  • Page 17 Contents INTENDED USE ........................18 EXPLANATION OF SYMBOLS ................... 18 CONNECTIONS AND FUNCTIONS ..................19 3.1 C ........................19 ONNECTIONS 3.2 O & C ..................19 LOSE THE DOME HOUSING 3.3 R ................21 ESET TO ACTORY EFAULT ETTINGS 3.4 M SD C ......................

  • Page 18: Intended Use

    You can download a PDF version of the user manuals in your language at www.abus.com via the product search.

  • Page 19: Connections And Functions

    3. Connections and functions 3.1 Connections ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. Power supply connector, 12 VDC, Cylindrical connector, 5,5 x 2,1 mm RJ45 Ethernet connector PoE 802.3af Audio input / Audio output Black:...
  • Page 20 3. The camera is now open and microSD card slot or reset button can be reached. 4. When placing the dome, make sure that the dome is correctly placed. At the bottom of the dome ring are 2 pins. These 2 pins must fit in 2 notches in the bottom plate of the dome camera.

  • Page 21: Reset To Factory Default Settings

    3.3 Reset to Factory Default Settings Read the section "Open & close the dome housing" before. Reset First remove the power from the camera. Press and hold the "Reset" button inside the camera.. Now connect the power supply to the camera (via 2-pin power supply or Power- over-Ethernet) and keep the "Reset"...

  • Page 22: Ceiling Mount

    3.5 Ceiling mount The mounting on the ceiling takes place via an adapter plate, which is included in the delivery of the camera. Install the adapter plate at the desired location on the ceiling first. Cable routing can be in the ceiling or sideways.

  • Page 23: Wall Mount Using Wall Bracket

    3.6 Wall mount using wall bracket An optional wall bracket is available for wall mounting. First attach the adapter platters of the camera to the wall mount. Loosen the fixing screw on the underside of the wall bracket. Then the installation base can be removed from the back of the wall bracket.

  • Page 24: Audio Input & Audio Output

    3.7 Audio input & Audio output Description Conneciton notes Audio input „AUDIO_IN“ MIC / LINE Interface „AUDIO_GND“ LINE: 2-2.4Vss, 1KΩ (Ground) Audio output „AUDIO_OUT“ Impedance: 600 Ω Frequency range: 20 Hz – 20 kHz „AUDIO_GND“ Output power: 20 mW @ 16Ω (Ground)

  • Page 25: Notes To The Usage Of Internal Ir Leds

    3.8 Notes to the usage of internal IR LEDs The IR range is strongly dependent on the environmental conditions. If the area in the camera's field of view reflects poorly or if there are no objects within the max. illumination range, the brightness of the video image at night may be too low. This will result in poor usability of the video image.

  • Page 26: Maintenance And Cleaning

    4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
