Summary of Contents for Dot-Spot clarios flex beam

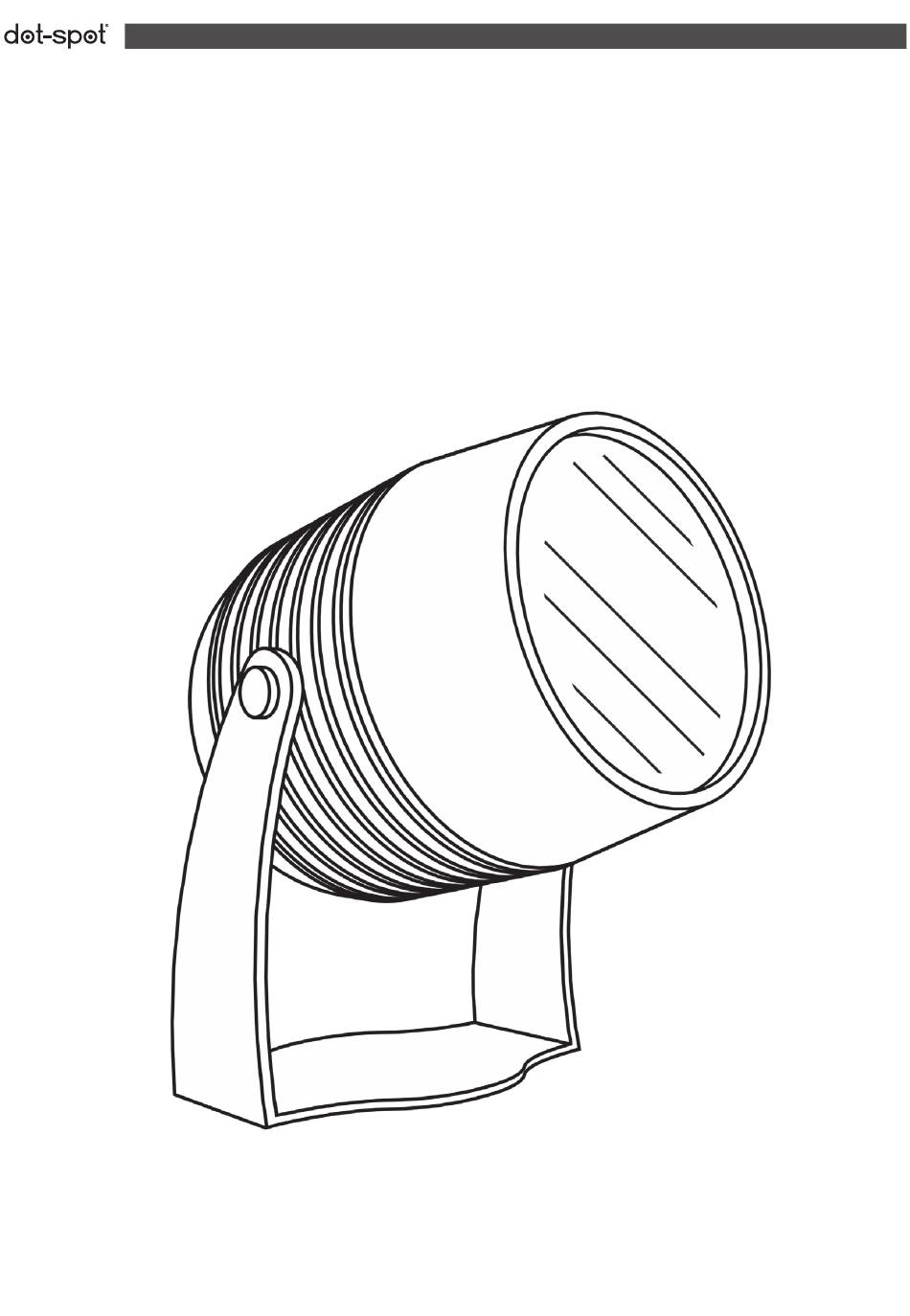

- Page 1 І Bedienungsanleitung І Operator‘s Manual...
-
Page 2: Table Of Contents
Danke! Vielen Dank, dass Sie sich für einen dot-spot clarios entschieden haben. dot-spot Produkte werden nach sehr hohen Qualitätsrichtlinien in Deutschland entwickelt und gefertigt. Die Strahler werden in vergussloser Bauweise gefertigt, dadurch kann das Produkt am Ende der Lebensdauer in seine Einzelteile zerlegt und optimal recycelt werden. -
Page 3: Umgang Mit Der Gebrauchsanleitung
Sie auch die Gebrauchsanleitung mit. Die Nichtbeachtung dieser An- leitung kann zu Gefahren für Personen und Schäden an Gegenständen führen. Für Personen und Sachschäden, die aufgrund der Nichtbeachtung dieser Gebrauchsanleitung entstehen, übernimmt dot-spot keine Haftung. Lieferumfang 1 x Leuchte clarios flex beam (unterschiedliche Ausführungen) 1 x Bedienungsanleitung 1 x Beipackbeutel mit: 1 x Montagebügel zur Befestigung auf festen Untergründen 2 x Innensechskant-Linsenkopfschraube M6x10 zur Befestigung der Leuchte im Montagebügel... -
Page 4: Technische Beschreibung
Produktbeschreibung Technische Beschreibung Der dot-spot clarios flex beam ist ein kompakter Garten- und Objektstrahler mit fest eingebauter 10 W Hochleistungs-LED. Im Gartenstrahler ist ein Konverter integriert, der den direkten Betrieb je nach Variante an 12 V oder 24 V DC ermöglicht. Das Gehäuse besteht komplett aus V4A Edelstahl und ESG-Glas. Der Schutzgrad IP 68 ermöglicht auch den dauerhaften Einsatz unter Wasser. Der clarios flex beam besitzt zudem eine einstellbare Linse. Durch Drehen des vorderen Gehäuse- rings kann der Abstrahlwinkel stufenlos von 18° bis 49° eingestellt werden. Mit seiner hohen Leuchtkraft sorgt der flex beam für die effektvolle Beleuchtung von Bäumen, Pflanzen und Architektur. Er ist stufenlos um 360° drehbar und um 180° schwenkbar. -
Page 5: Optionales Sonderzubehör
Fußplatte 94920 Ø 80 mm, V4A, mit M6 Montageschraube Sicherheit Bestimmungsgemäßer Gebrauch Der Garten- und Objektstrahler clarios flex beam ist für die Effektbeleuchtung von Pflanzen und Gegenständen und fester Montage bestimmt. Er ist für den Betrieb in gemäßigten Klima- zonen und unter Wasser (Tauchtiefe 1 m) ausgelegt. Die Leuchte ist zum Betrieb an Schutzklein- spannung bestimmt. Bei detaillierten Lichtplanungen bitte Lichtverteilungskurve (LVK) anfordern. Installation durch den Fachmann Die Montage sollte nur durch entsprechend ausgebildete Fachkräfte erfolgen. -
Page 6: Montage Vorbereitung
Montage Vorbereitung Packen Sie den gesamten Lieferumfang aus und überprüfen Sie den Inhalt je nach Ausstattung auf Vollständigkeit und Unversehrtheit. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend den geltenden Vorschriften. Wenn Sie einen Transportschaden bemerken, wenden Sie sich umgehend an den Händler, von dem Sie den Strahler bezogen haben. Mechanische Montage Zeichnen Sie die Bohrung zur Befestigung auf dem Untergrund durch ein Loch im Fuß des Montage- bügels an. -
Page 7: Montage Von Anderem Zubehör
PWM-Frequenz = 0 bis 1.000 Hz Der Schaltpunkt der Leuchte zwischen An und Aus für den PWM-Pegel ist nicht definiert: Es sollte am besten mit einem Schaltimpuls zwischen Masse und offenem Kontakt gearbeitet werden oder wahlweise mit einem Impuls zwischen Masse und Betriebsspannung. Ein von der Betriebsspan- nung abweichendes PWM-Signal ist nicht zulässig. Freie Verkabelung Der Anschluss erfolgt nach Belegungstabellen. Der Anschluss muss nach benötigter IP-Klassifizie- rung erfolgen. clarios flex beam weiß / einfarbig Aderfarbe Belegung + 24 V blau S-PWM schwarz Masse (-) Achtung: Wird die Leuchte ungedimmt verwendet, muss die PWM-Leitung (Ader für das PWM- Signal) an die Masse (-) geklemmt werden. -
Page 8: M12 Stecker Und Verkabelungssystem
Masse (-) Achtung: Der flex beam RGB hat eine nicht benötigte Ader (braun). Diese Ader ist in der Regel ab Werk gekürzt und soll nicht angeschlossen werden. Anschlussplan der clarios flex beam RGB Siehe entsprechende Grafik Heftmitte (S. 14+15). clarios flex beam RGBW / RGBWW Aderfarbe Belegung weiß... -
Page 9: Einstellung Des Flex Beam Abstrahlwinkels
Montage Belegung des M12 Steckersystems Pinnummer Aderfarbe (wenn 5-pol Stecker clarios 5-pol Stecker clarios M12 Stecker Stecker abgezwickt) weiß / einfarbig flex beam RGB braun 24 V + rot S-PWM weiss 24 V + grün S-PWM blau S-PWM 12 V + schwarz Masse blau S-PWM grün/gelb (grau) Masse Masse Einstellung des flex beam Abstrahlwinkels Der flex beam verfügt über eine einstellbare Linse, mittels derer der Abstrahlwinkel nach Montage zwischen 18° und 49° (Halbwertswinkel, FWHM) geändert werden kann. Abstrahlwinkel am be- sten bei kalter, aber angeschalteter Leuchte im Dunkeln einstellen. -
Page 10: Betrieb
Betrieb LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange Lebensdauer. Um die maximale Lebensdauer der LED und Energieeffizienz zu gewährleisten, sollten folgende Punkte beachtet werden: ■ An-/Abschalten der Leuchte sollte über die eingangsseitige Schaltung des Netzteils erfolgen. ■ Abschalten der Leuchte per PWM-Signal sollte nicht dauerhaft erfolgen, da in diesem Fall die Elektronik der Leuchte weiterarbeitet. ■ Die Wärmeabfuhr von der LED darf nicht behindert werden. Decken Sie den Strahler daher nicht ab. -
Page 11: Störung, Fehlersuche Und -Behebung
Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller. Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und getestet. Den- noch kann nicht ganz ausgeschlossen werden, dass vereinzelt Fehler während des Betriebs auf- treten. Wir gewähren im Rahmen der gesetzlichen Bestimmungen eine Gewährleistung von zwei Jahren ab Kaufdatum (Rechnungsbeleg). Die Gewährleistung bezieht sich auf die einwandfreie Funktion der dot-spot Garten- und Objektstrahler und Zubehör bei bestimmungsgemäßem Ge- brauch. -
Page 12: Service
Sollte eine Rücksendung vereinbart worden sein, so schicken Sie die Leuchte bitte in Originalver- packung oder gleichwertig sicher verpackt zusammen mit den Reklamationsunterlagen an uns. Vereinbaren Sie bitte vorab mit uns die Versandbedingungen. Servicestelle Service dot-spot GmbH & Co. KG Industriestraße 1a 90592 Schwarzenbruck / Deutschland Email: service@dot-spot.de Telefon: +49 (0) 9128 / 72 22 17 - 0 Telefax: +49 (0) 9128 / 72 22 17 - 9... - Page 13 Notizen...
- Page 14 Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig! Adernfarben ▪ wire colors: Attention: bridge between (–) and (– dim) is mandatory! Schwarz ▪ black rot ▪ blau ▪ blue = DIM Anschluss der Leuchten bei freier Verkabelung, ohne Dimmer Connection of the spots with free cabling, without dimmer Netzteil power supply...
- Page 15 Anschluss der Leuchten bei freier Verkabelung, RGB System Connection of the spots with free cabling, RGB system Controller nt 12/30 Adernfarben ▪ wire colors: nt 12/30 Schwarz ▪ black weiß ▪ white rot ▪ grün ▪ green blau ▪ blue 230 V / 50 Hz 230 V / 50 Hz F3d3...
- Page 16 Thank you! Thank you for choosing a dot-spot clarios. dot-spot products are developed and manufactured in Germany according to very high quality guidelines. The spotlights are manufactured in a caseless design, which means that the product can be disassembled into its individual parts at the end of its service life and recycled optimally. In addition, this design allows the product to be repaired in the event of a fault. The high quality, the long service life as well as the recyclability and reparability...
-
Page 17: Handling The Operator's Manual
Keep this manual in a safe place. In case you forward the spot towards third persons, also give them the operating manual. Failure to follow these instructions may cause danger to persons and damage to property. dot-spot will not assume any liability for damage to persons and property resulting from failure to follow this operator‘s manual. -
Page 18: Technical Description
The housing is completely made of V4A-type stainless steel and ESG glass. The protection class of IP 68 also allows permanent installation under water. Furthermore, the clarios flex beam features an adjustable lens. The beam angle can be continu- ously adjusted between 18° and 49° by rotating the front bezel. Thanks to its high brightness the flex beam offers an atmospheric illumination for trees, plants and architecture. It can be continuously rotated by 360° and pivoted by 180°. -
Page 19: Optional Accessories
Safety Intended use The garden and object spots clarios flex beam are designed for providing effect lighting for plants and objects as well as for permanent installation. They are designed for operating in moderate climatic zones and under water (depth 1 m). The luminary is meant for operating with protective low voltage. In case of detailed lighting planning, please request the light distribution curves (LDC). -
Page 20: Assembly Preparation
Assembly Preparation Depending on the configuration, unpack all the parts included in the scope of delivery and check them for completeness and intactness. Dispose of the packaging material no longer needed in accordance with applicable regulations. If you notice any damage from transport, immediately contact the dealer where you purchased the luminary. Mechanical installation Mark the hole for substrate mounting through a hole in base of the mounting bracket. The dowel in- cluded in the scope of delivery is suitable for installation in concrete, stone and masonry. -
Page 21: Installation Of Other Accessories
Assembly Installation of other accessories During the installation of other accessories, refer to the respective installation instructions attached. Electrical connection Attention: The design of the complete system and of the required power supplies must be carried according to the protective low voltage SELV prescriptions! The flex beam is supplied with DC power and dimmed via a separate PWM signal (pulse width mod- ulation). A PWM signal (S-PWM) is required for each light color. The PWM input has the following characteristics: PWM line connected to ground (-) LED on PWM line open LED off PWM line connected to operating voltage (+) LED off PWM frequency = 0 to 1,000 Hz... -
Page 22: M12 Plug And Cabling System
The flex beam RGB features a wire which is not used (brown). Normally, the wire is short- ened ex works and should not be connected. Connection diagram of the clarios flex beam RGB See respective drawing in the middle of this manual (p. 14+15). clarios flex beam RGBW / RGBWW... -
Page 23: Setting The Flex Beam Beam Angle
Assembly Assignment of the M12 connector system Pin number Wire color 5-pin plug clarios 5-pin plug clarios M12 plug (if plug is pinched off) white / monochromatic flex beam RGB brown 24 V + red S-PWM white 24 V + green S-PWM blue S-PWM 12 V + black Masse blue S-PWM green/yellow (gray) -
Page 24: Operation
Operation LED lights are extremely energy efficient and, under normal operation, have a very long life. To ensure the maximum life of the LED and to increase the energy efficiency, the following should be considered: ■ The turning on and off of the luminary should be carried out by the input circuit of the power supply. ■ The turning off of the luminary via the PWM signal should not occur permanently since in this case the electronics unit of the luminary continues operating. ■ The heat dissipation of the LED must not be hindered. Therefore, do not cover the spot. ■ Avoid operating the spot in case of direct solar radiation. ■ In automatic mode, control the spot via timer and / or twilight switch. Maintenance, disposal Care ■ Clean the spot with a damp cloth every now and then. -
Page 25: Malfunction, Failure Detection And Elimination
All dot-spot products are 100% checked and tested before they leave our house. However, it cannot be completely ruled out that isolated errors occur during operation. We grant a two-year warranty from the date of purchase (invoice receipt) within the framework of the statutory provisions. The guarantee relates to the perfect function of the dot-spot garden and object spotlights and accessories when used as intended. -
Page 26: Service
Service First of all, send your complaint containing the damage report (what does not work? what are the symptoms of the failure?), a copy of your invoice (fax, scan, digital image) as well as your contact information by e-mail, fax-message, letter or phone to the service center specified below. We will immediately make sure to find the solution. Return In case a return has been agreed, please send us the luminary in its original packaging or in an equally safe packaging together with the complaint documents. Please, contact us for shipment terms first. Service center Service dot-spot GmbH & Co. KG Industriestraße 1a 90592 Schwarzenbruck / Germany Email service@dot-spot.de Phone +49 (0) 9128 / 72 22 17 - 0 Fax +49 (0) 9128 / 72 22 17 - 9... - Page 27 Notes...
- Page 28 Unter diesem Link finden Sie weitere Informationen zu der Leuchte clarios flex beam / This link contains further in- formation about the clarios flex beam spot: www.dot-spot.de/clarios_flex_beam ■ Details zum Produkt ■ Lichtverteilungskurven ■ Gebrauchsanleitung als PDF ■ EG-Konformitätserklärung als PDF ■ Zubehör ■ Weitere technische Unterlagen, wie z.B. Planungshilfen, Video- anleitungen, Schritt-für-Schritt-Anleitungen … ■ Details on the product ■ Light distribution curves ■ Operator's manual in PDF format ■ EC Declaration of Conformity in PDF format...
