BOERPLAY BBIE010.U Installation Instructions Manual

Hide thumbs Also See for BBIE010.U:

Advertisement

Quick Links

Download this manual
Speelpaneel Regenmaker
BBIE010.U

Advertisement

loading
Need help?

Need help?

Do you have a question about the BBIE010.U and is the answer not in the manual?

Questions and answers

Related Manuals for BOERPLAY BBIE010.U

Summary of Contents for BOERPLAY BBIE010.U

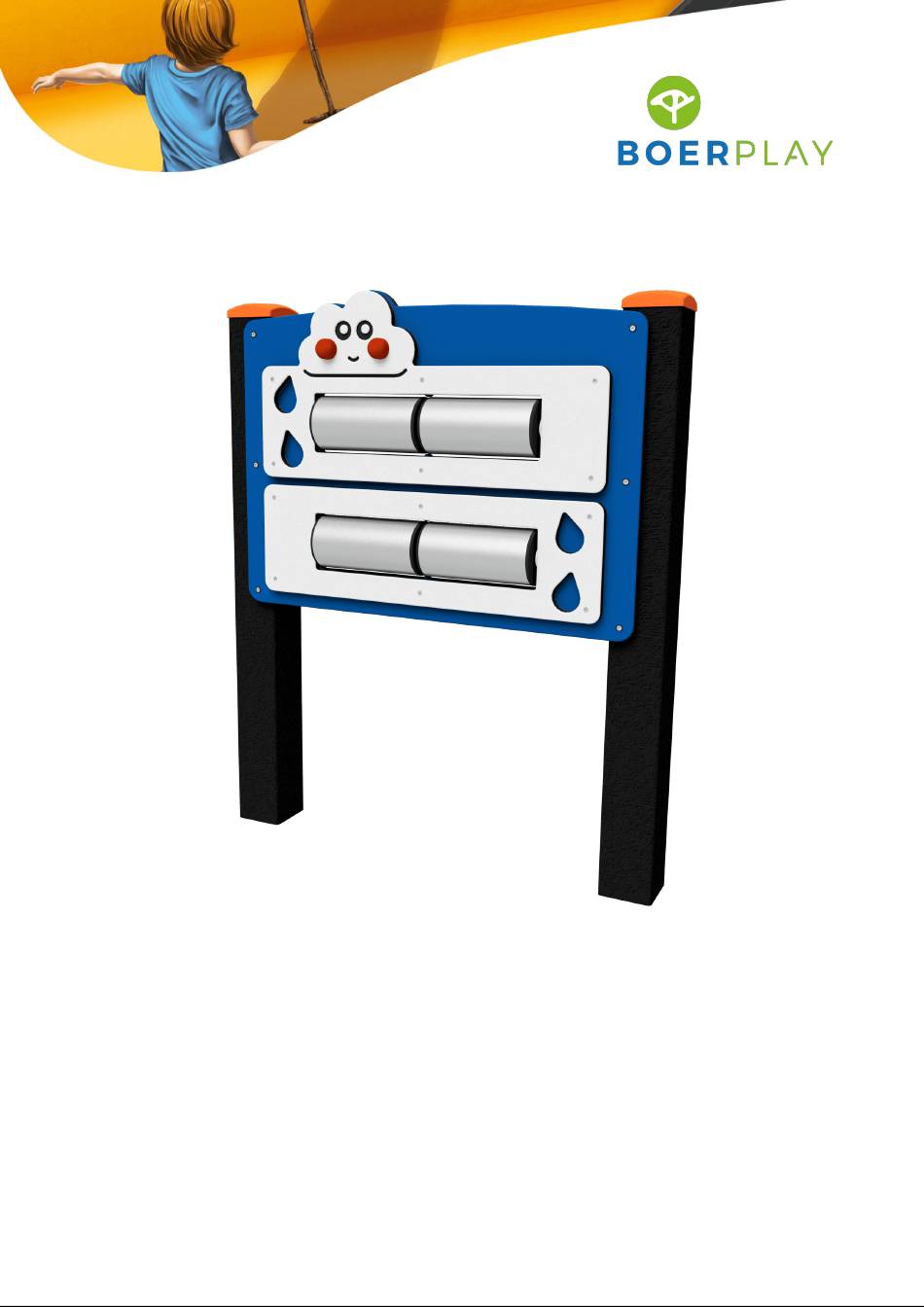

  • Page 1 Speelpaneel Regenmaker BBIE010.U...

  • Page 2: Installation Instructions

    Si el tierra no ayuda a la estabilidad del equipo que se está colocando, vierta 50L de hormigón por poste. FR - Important ! Si le sol ne contribue pas à la stabilité de l’équipement à placer, versez 50L de béton par poteau. BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...
  • Page 3 Hoofdafmetingen Hauptabmessungen Dimensiones principales Dimensions principales 0,90 m BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...
  • Page 4 Zone libre d’obstacles 3,16 m 1,50 m 1,50 m Impact area Opvangzone Ausprallbereich Zona de impacto Zone d‘impact Obstacle free zone Obstakelvrije zone Hindernissfreie raum Zona libre de obstáculos Zone libre d’obstacles BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...
  • Page 5 Nivel del suelo para postes de metal Nivel del suelo para postes de plástico o madera Niveau au sol pour poteaux en métal Niveau au sol pour poteaux en plastique ou en bois BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...

  • Page 6: Assembly Manual

    Orden de esemblado Ordre de montage - assembly manual - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD.BBI.206.G MOD.BBP.046.G22 MOD.BBI.206.x MOD.BBP.847.x MOD.BBP.046.x BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...
  • Page 7 No. 13 No. 17 Ø3 mm Ø5 mm Ø11 mm Ø12 mm Ø4.8 mm Only for metal posts Alleen voor metalen staanders Nur für Pfosten aus Metall Solo para postes de metal Seulement pour poteaux en métal © Copyright BOERplay Revision:...
  • Page 8 Montagevolgorde Montagereihenfolge Orden de esemblado Ordre de montage MOD.BBP.046.G22 MOD.BBP.847.K MOD.BBI.206.G BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...
  • Page 9 BOER PLAY xxx.xxx.xxx EN 1176 www.boerplay.com BBI 010 U © Copyright BOERplay 8-8-2023 Revision:...
  • Page 10 LOGBOOK Type indication Figura Play Article number BBIE010.U Product Name Speelpaneel Regenmaker Maximum fall height n.v.t. Construction year 2023 Certificate 071428 Inspection body TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Manufacturer name Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk...
  • Page 11 LOGBOOK Inspection and maintenance Date of Time of Name Name Parts to be inspection inspection executor of executor of Found defects replaced maintenance maintenance inspection maintenance Accidents Date Age of Measures taken Probable cause of injury Occurred injury accident victim after accident...

  • Page 12: Inspection And Maintenance Intervals

    Inspection and maintenance intervals months Nr. Inspection Maintenance between inspections Verify equipment's stability, junctions and Add missing parts, secure joints, apply missing parts. Inspect bolts, screws and nuts for missing fixing agent and replace absence, jams, corrosion and wear. corroded parts. Replace worn parts and/or remove non- Check suspension for wear.
  • Page 13 7. Remember that bad maintenance leads to unsafe conditions and notably faster impoverishment of the playground area. 8. Replacement parts can be ordered at the manufacturer with the OEM part numbers on the module drawing. Drawings can be found in the user guide. 9.
  • Page 14 Certificaat nr. 071428TA Pagina 1 van 2 Certificaat van goedkeuring op basis van een keuring van het typekenmerkend monster Warenwetbesluit attractie- en speeltoestellen 2023 Afgegeven door TÜV NORD Nederland B.V. (aangewezen bij besluit van de Minister van Volksgezondheid, Welzijn en Sport, Staatscourant jaargang 2022, nr.
  • Page 15 Certificaat nr. 071428TA Pagina 2 van 2 Dossier nr. 071428TA Uniek registratie nr. n.v.t. Warenwetbesluit attractie- en speeltoestellen 2023 Certificaat van goedkeuring op basis van een keuring van het typekenmerkend monster, afgegeven door TÜV NORD Nederland B.V. (aangewezen bij besluit van de Minister van Volksgezondheid, Welzijn en Sport, Staatscourant jaargang 2022, nr. 7583) Afbeeldingen / aanzichten van het toestel: In typenummer BBI.010.x staat x voor kleur en materiaal staander Gewicht:...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBI 206 G © Copyright BOERplay 3-7-2023 Revision: B...
  • Page 17 OPE.BBI.874.090 OME.BBI.229.320 BSR.017.008.006 OPE.BBI.874.090 BSR.017.008.006 OPE.BBI.874.090 OME.BBI.229.320 4 mm KST.RNG.011.036 OME.BBP.485.304 KST.RNG.011.036 OME.BBP.485.304 MOD BBI 206 G © Copyright BOERplay 3-7-2023 Revision: B...
  • Page 18 A (12x) OPE.BBI.844.006 OPE.BBI.842.052 60 mm Detail B (2x) Detail A (12x) BSR.023.010.060 BSR.030.010.002 35 mm KST.DON.010.030 KST.DON.010.030 BSR.030.010.002 BSR.010.010.010 KST.DOP.010.030 BSR.010.010.010 BSR.023.010.060 KST.DOP.010.030 BSR.030.010.002 BSR.053.005.035 KST.DON.010.030 KST.DOP.010.030 OPE.BBI.842.xxx OPE.BBI.843.xxx OPE.BBI.844.xxx MOD BBI 206 G © Copyright BOERplay 3-7-2023 Revision: B...
  • Page 19 Postes de plástico o madera Postes de metal Poteaux en plastique ou en bois Poteaux en métal 30 mm 70 mm BSR.014.005.053 BSR.002.005.070 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.070 KST.ROR.006.000 BSR.014.005.053 MOD BBI 206 G © Copyright BOERplay 3-7-2023 Revision: B...
  • Page 20 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 21 Poteaux en plastique ou en bois OME.KAP.100.xxx xxx: 204 Orange RAL2004 Oranje / Orange / Naranja / Orange xxx: 524 Light blue RAL5024 Licht blauw, Hellblau, Azul claro, Bleu clair BSR.002.005.050 OME.KAP.100.xxx MOD BBP 046 x © Copyright BOERplay 24-2-2022 Revision:...
  • Page 22 Manuel de montage - module Kunststoff Plastico Plastique ORE.BBP.113 Ground level Maaiveld Bodennahe Nivel del suelo Niveau au sol Detail A 50 mm ø3mm x 30 BSR.002.005.050 BSR.002.005.050 OME.VRB.903.VZP OME.VRB.903.VZP ORE.BBP.113 © Copyright BOERplay 1-9-2022 Revision: MOD BBP 847 x...
