Summary of Contents for Danfoss GreenCon RC-T2

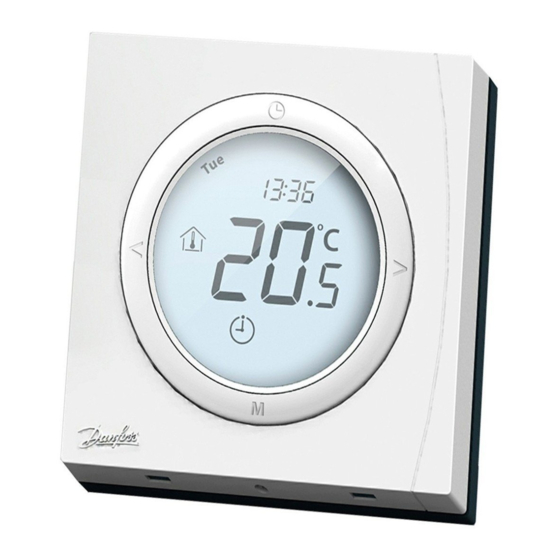

- Page 1 Installation Guide GreenCon RC-T2/T4 Room thermostat...
-
Page 3: Installation Steps
Installation Guide GreenCon RC-T2/T4 1. Installation Steps User Guide can be downloaded from: heating.danfoss.com. 1. Installation must be done by an authorised electrician. 2. The room thermostat should be installed at approx. 1.5 m above oor and where the e ects of sunlight, draught or other heat sources (eg. -
Page 4: Error Codes
Installation Guide GreenCon RC-T2/T4 3. Error codes Display Description Alarming for short circuit of sensor EEPROM chip error Indicating temperature lower than 0°C Indicating temperature higher than 50°C 4. Notes 1. Correct wiring is essential; using instrument to con- rm L and N before wiring is recommended. -
Page 5: Technical Speci Cations
Installation Guide GreenCon RC-T2/T4 tive). The relay will be damaged if the load exceeds the limit. 6. Don’t cover the thermostat, for instance by hanging towels directly in front of it. 7. The room thermostat should be connected to the corresponding actuator and valve in individual room temperature control. - Page 6 Installation Guide GreenCon RC-T2/T4 6. Interface Symbols Description Symbols Description Temperature Valve indication Temperature Frost protec- setting tion Heating Eco mode Cooling Keyboard lock Ventilation Timer ON/OFF Fan control 5/2 4 event program Actual week- Clock VIE2D32P Danfoss Heating Solutions...
-
Page 7: Operation
Installation Guide GreenCon RC-T2/T4 7. Operation 1. Power On/O and Eco mode. • When powered o , press power button on top of GreenCon to turn on; • When powered on, press power button for 2 sec- onds to turn o thermostat;... - Page 8 Installation Guide GreenCon RC-T2/T4 room temperature reaches setting temperature. See parameter P11 in chapter 9 for more details. 5. Time setting and ON/OFF timer • Time setting Long press“ ” for 3 seconds till “hh” start ashing, press “ < ” or “ > ” to adjust hour;...
- Page 9 Installation Guide GreenCon RC-T2/T4 Press and hold “M”, within 6 seconds, short press “ > ” to lock keyboard, icon “ ” will be displayed on LCD, repeat this to unlock. 7. Reset During power o , press and hold both “M” and“ < ”, “...
- Page 10 Installation Guide GreenCon RC-T2/T4 Both setting temperature and event time can be modi ed. Programming function allows users to de ne tem- perature setting for 4 time period during workdays (Mon-Fri) and weekend (Sat-Sun) 2. Default set up Starting time and temperature for each period 7:00 / 18 °C / 28°C...
-
Page 11: Parameter Setting
Installation Guide GreenCon RC-T2/T4 9. Parameter setting Long press “M” for 6 seconds to enter param- eter setting mode.Then, short press “M” to select parameter; press to adjust “ < ” or “ > ” value. Factory Parameter De nition... - Page 12 Installation Guide GreenCon RC-T2/T4 Factory Parameter De nition Setting range setting Default cooling temperature for 5-35°C 28°C ECO mode Fan speed when 01: Low (DA); reaching setting 02: Stop (DB) temperature (DA/ DB con guration) 01: 24hour; Clock 02: 12hour...
- Page 13 Installation Guide GreenCon RC-T2/T4 Factory Parameter De nition Setting range setting Temperature setting range when auto switch 5°C-35°C 25°C between heating and cooling 01:Start up in last AC power return known mode status 02:Stand by Note: Parameters P15-P19 are only available on GreenCon RC-T4.
- Page 14 Installation Guide GreenCon RC-T2/T4 1. 安装指南 可通过以下网址下载《用户指南》：heating.danfoss.com.cn 1. 必须由经过专业培训合格的电工进行安装。 2. 室内温控器应当安装在地面上方大约1.5米处，并且 避免受到日光、气流或者其他热源（例如：电视）的 影响。请见图1。 3. 首先，小心拆下前盖。请见图2。 4. 在将背板固定至暗线箱之前，使用随附的螺钉连接导 线，然后将盖子安装至背板。请见图3。 2. 接线 外形尺寸，请见图4。 接线端子，请见图5和6。 请按照以下说明完成接线： 1） RC-T4时，请见图5。 2） RC-T2时，请见图6。 VIE2D32P Danfoss Heating Solutions...
- Page 15 Installation Guide GreenCon RC-T2/T4 3. 错误代码 显示屏 说明 室温传感器故障 EEPROM故障 房间温度低于0℃ 房间温度高于50℃ 4. 注意事项 正确接线至关重要；接线之前，建议使用仪器确 定L与N。 拆下过多绝缘护套，以免裸露导线接 2. 请勿从导线上 触金属86盒造成短路。 使用螺钉固定暗线箱中的室内温控器时，避免螺 钉按压或接触导线。如果螺钉将导线绝缘护套损 坏，以及裸线与螺钉连接，则有可能造成短路。 如果必须对墙壁涂漆，请在涂漆后安装室内温控 器，以免灰尘或涂料渗入室内温控器，从而损坏 PCB。 继电器的最大负载为3 A（纯阻性）或1 A（感 性负载）。如果负载超过限值，则继电器将会受 损。 请勿覆盖温控器，例如：将毛巾直接挂在温控器 前部。 7. 进行分室温控时，温控器所在房间与阀门所在的 回路要对应。 Danfoss Heating Solutions VIE2D32P...
- Page 16 Installation Guide GreenCon RC-T2/T4 5. 技术参数 特点 说明 认证 CE标志， EN60730 环境温度 0 - 45 °C IP防护等级 最大负载（感性） <1 A 最大负载（阻性） <3 A 功耗 电源 85-250 Vac, 50/60 Hz 室温设定范围 5 - 35 °C 外壳材质 ABS + PC VIE2D32P Danfoss Heating Solutions...
- Page 17 Installation Guide GreenCon RC-T2/T4 6. 显示界面 含义 图标 含义 图标 电动阀门 温度显示 温度设定 低温保护 供热模式 节能模式 制冷模式 键盘锁 通风模式 定时功能 开/关 风速显示 5/2 4时段 编程 星期显示 时钟 Danfoss Heating Solutions VIE2D32P...
- Page 18 Installation Guide GreenCon RC-T2/T4 7. 操作说明 1. 开关机和节能模式 关机状态下：短按位于GreenCon顶部电源键开 机； 开机状态下：长按2s关机，短按电源键进入节能 模式，液晶显示“ ”； 节能模式下：按“<”和“>”设置节能模式的温 度，短按电源键返回开机状态。 2. 设置运行模式 开机状态下，短按“M”键切换运行模式。 运行模式包括 （供热）、 （制冷）和 （通风）。 3. 设置房间温度和风速 开机状态下，按“<”降低设置温度，按“>” 升 高设置温度，液晶上显示。 设定温度时，液晶显示“SET”，释放按键后， 液晶显示当前的实际温度。 短按“ ”键设置风速。 风速包括 （关闭）、 （低）、 （ 中）、 （高）和 （自动）档，短按“ ”键 循环选择。 *默认设置下，当房间温度达到设定温度时，风机 自动关闭，改变该设置请见第9节P02参数设置。 设置时间和定时开关机 长按“ ”3秒，直到“hh”开始闪烁，按“<” 和“>”调整小时； 再次短按“ ”此时 “mm”闪烁，按“<” 和“>”调整分钟； VIE2D32P Danfoss Heating Solutions...
- Page 19 Installation Guide GreenCon RC-T2/T4 再次短按“ ”此时“week”闪烁，按“<” 和“>”调整星期。 完成设置之后，如果开启定时开关机功能则短 按“ ”键进入定时开关机的时间设置，否则按 任意按键可退出（无操作6秒钟自动退出）。 若开启定时开关机功能，短按“ ”键， “ON”闪烁进行定时开机设置。 按“<”和“>”设置定时开机的小时。 按“ ”键确认设置。 按“<”和“>”设置定时开机的分钟。 按“ ”键确认设置。 “OFF”闪烁进行定时关机设置。 按“<”和“>”设置定时关机的小时。 按“ ”键确认设置。 按“<”和“>”设置定时关机的分钟。 按“ ”键确认设置。 把分钟或小时设置为“--”表示该时间无效。 5. 键 盘锁 按住“M”键，6秒钟之内短按“>”锁定全部按 键。重复该操作可退出锁定。 6. 复 位 在关机状态下，同时按住“M”键和“<” 、“>” 键10秒，复位完成后会自动开机。 7.冷热自动切换功能 如果开启了冷热自动切换功能，制冷制热模式由温 控器根据室温实现控制，同时在液晶 上会显示自 动模式下当前的冷热状态，该功能需要同时设置 P16,P17和P19。 8.制热模式下风机停止 Danfoss Heating Solutions...
- Page 20 Installation Guide GreenCon RC-T2/T4 如果开启了该功能那么在制热模式下风机不起作 用，也不能改变风机速度。 8. 5/2时间编程 如果选择了编程功能，正常工作状态下，系统会 根据事先设定好的时间自动改变设定温度； 编程操作将一个星期分为两部分：工作日和休息 日，每部分有4个时段。 1）.默认设置 各时段默认开始时间和供热/制冷温度： 7:00 / 18 / 28 9:00 / 22 / 26 18:00 / 18 / 28 21:00 / 15 / 30 2）.工作日编程 长按“ ”键5秒，直到出现显示Mon.Tue.Wed. Thu.Fri 。 按“<”和“>”设置第一个时段的开始时间 按“ ”键确认设置。 按“<”和“>”设置时段内的供热温度。 按“ ”键确认设置。 按“<”和“>”设置时段内的制冷温度。 按“ ”键确认设置。 重复上述操作，完成2-4时段的设置； “OFF”闪烁进行定时关机设置。 3）.休息日编程 结束工作日编程后，界面显示Sat.Sun； 其余设定与工作日编程的操作方法相同。 VIE2D32P Danfoss Heating Solutions...
- Page 21 Installation Guide GreenCon RC-T2/T4 9. 参数设定 长按“M”6秒钟进入参数设置模式。短按“M”选 择设置的参数项，按“<”和“>”调整该参数的 值。参数表如下所示。 Danfoss Heating Solutions VIE2D32P...
- Page 22 Installation Guide GreenCon RC-T2/T4 序号 功能定义 功能选择及设定 默认 工作模式 01：手动； 02：5+2天4时段高 级可编程 定时开关机功能 01：开启； 02：关闭 最高房间温度 5-35℃ 30℃ 限制 最低房间温度 5-35℃ 5℃ 限制 防冻保护功能 01：开启； 02：关闭 防冻保护温度 5-17℃ 5℃ 设定值 默认制热温度 5-35℃ 20℃ 设定点 默认制冷温度 5-35℃ 25℃ 设定点 节能模式制热温 5-35℃...
- Page 23 Installation Guide GreenCon RC-T2/T4 序号 功能定义 功能选择及设定 默认 时钟显示选择 01：24hour； 02：12hour 关机后温度显 01：不显示当前 示状态 温度； 02：显示当前温度 保存用户设置 01：开启； 02：关闭 冷热模式自动 01: 关闭； 切换 02：开启 deadBand for 0.5℃ - 5℃ 1℃ Normal Mode deadBand for 5℃ - 10℃ 5℃ ECO Mode 制热时风机停止 01: 不影响； 02：风机停止 冷热模式自动切 5-35℃ 25℃ 换设定温度数值 重新上电后状态 01: 恢复断电前...
- Page 24 Installation Guide GreenCon RC-T2/T4 Fig. 1 Fig. 2 Fig. 3 VIE2D32P Danfoss Heating Solutions...
- Page 25 Installation Guide GreenCon RC-T2/T4 Fig. 4 50.0 70.0 86.0 16.0 24.5 Fig. 5 85-250Vac,50/60Hz Heating Cooling 4 Pipes, 2 Wired Valve Application Fig. 6 85-250Vac,50/60Hz Valve 2 Pipes, 2 Wired Valve Application Danfoss Heating Solutions VIE2D32P...
- Page 26 Installation Guide GreenCon RC-T2/T4 Description of Hazardous Substances and content 产品中有害物质的名称及含量 Hazardous Substances 有害物质 Part Name Chromium VI Polybrominated Lead Mercury Cad- Polybrominated 零件名称 Compounds Diphenyl Ethers (Pb) (Hg) mium Biphenyls (PBB) (Cr(VI)) 六价 (PBDE)多溴 铅 汞 多溴联苯 (Cd)镉 铬化合物...
- Page 27 Installation Guide GreenCon RC-T2/T4 Danfoss Heating Solutions VIE2D32P...
- Page 28 This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in speci cations already agreed. All trademarks in this material are property of the respective companies. Danfoss and the Danfoss logotype are trademarks of Danfoss A/S. All rights reserved.
