Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit mettre en marche le réfrigérateur avant
qu'il soit raccordé à la canalisation d'eau, placer la commande de
la machine à glaçons à la position OFF (arrêt).

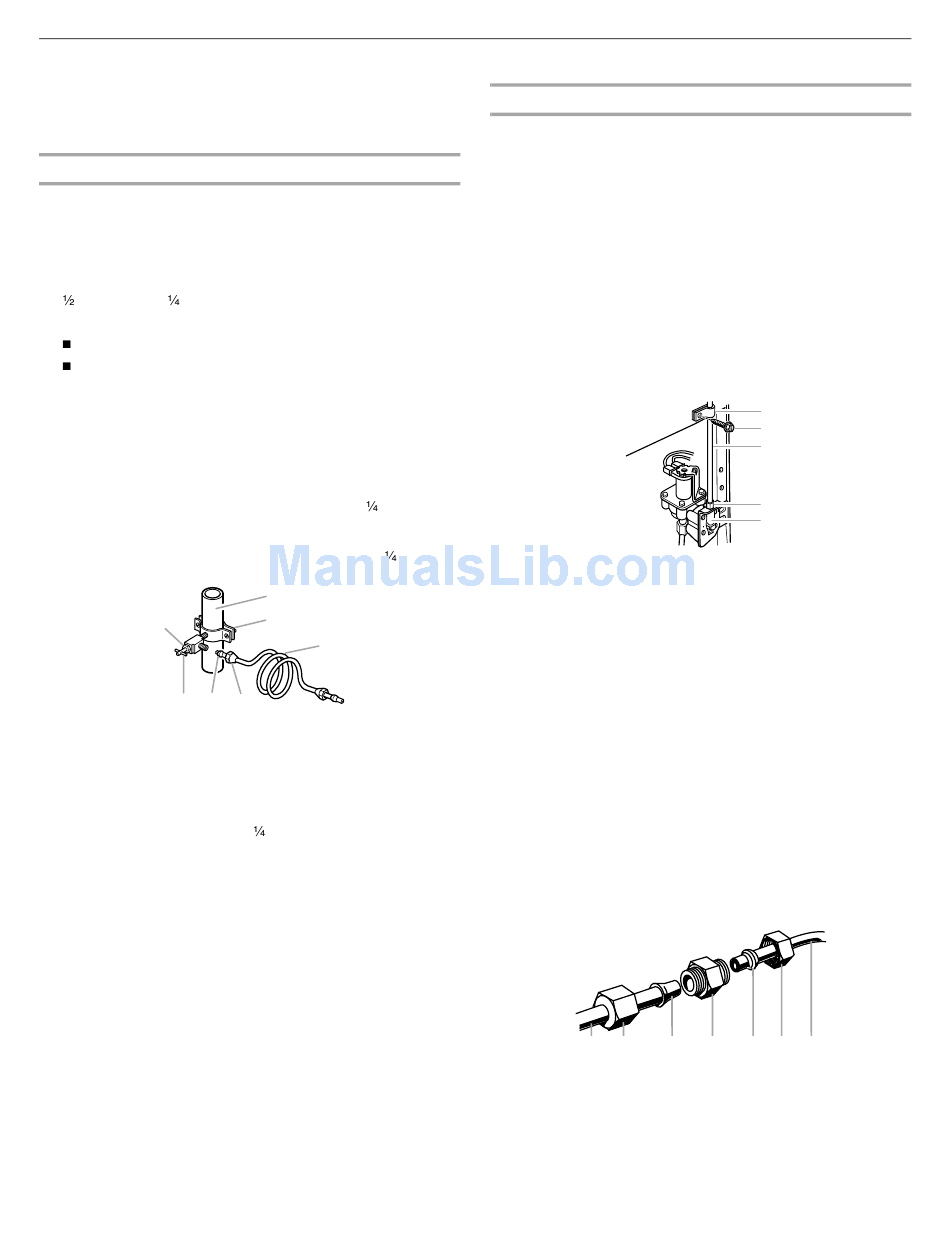

Raccordement à une canalisation d'eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d'arrivée d'eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
" (1,27 cm) à 1 " (3,18 cm) près du réfrigérateur.
IMPORTANT :
S'assurer qu'il s'agit d'une canalisation d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ceci
permet de tenir le point de perçage à l'écart de l'eau et
d'empêcher les sédiments qu'on trouve normalement
dans l'eau de s'accumuler dans le robinet d'arrêt.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur à l'arrière du
réfrigérateur et le tuyau d'arrivée d'eau. Ajouter une longueur
de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur
pour le nettoyage. Utiliser un tube en cuivre de
de diamètre extérieur. Veiller à ce que le tube soit coupé
d'équerre aux deux extrémités.
5. À l'aide d'une perceuse sans fil, percer un trou de
(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.
G
F
E
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
6. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la
bride de tuyau. Vérifier que l'extrémité de sortie du robinet est
bien engagée dans le trou de
canalisation et que la rondelle d'étanchéité est placée sous la
bride de tuyau. Serrer l'écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer l'écrasement du
tube en cuivre.
7. Enfiler l'écrou et la bague de compression sur le tube en
cuivre comme on le voit sur l'illustration. Insérer l'extrémité du
tube aussi loin que possible dans l'extrémité de sortie du
robinet. Visser l'écrou de compression sur l'extrémité de sortie
avec une clé à molette réglable. Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d'arrivée d'eau et laisser l'eau
s'écouler par le tube jusqu'à ce que l'eau soit limpide.
FERMER le robinet principal d'arrivée d'eau. Enrouler le tube
en cuivre en spirale.
38
Raccordement de la canalisation d'eau
" (6,35 mm)
"
A
B
C
D
E. Bague de compression
F. Robinet d'arrêt
G. Écrou de serrage
" (6,35 mm) percé dans la
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la pièce en plastique fixée au point d'arrivée du
robinet d'eau.
3. Connecter le tube en cuivre à la valve d'arrivée d'eau en
utilisant un écrou et une bague de compression tel qu'illustré.
Serrer l'écrou de compression. Ne pas serrer excessivement.
4. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d'endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
5. OUVRIR le robinet d'arrêt.
6. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d'entrée
d'eau) ou les écrous qui coulent.
A. Bride du tube
B. Vis de bride de tube
C. Tube en cuivre
7. La machine à glaçons est équipée d'un filtre à eau incorporé.
Si la qualité de l'eau distribuée localement nécessite un
deuxième filtre à eau, installer ce dernier dans la canalisation
d'eau de ¼" (6,35 mm) au niveau de l'un des raccords du
tuyau. On peut obtenir un tel filtre à eau chez le marchand
d'appareils électroménagers le plus proche.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à
l'arrière du réfrigérateur.
3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez
long, un raccord de ¼" x ¼" (6,35 mm x 6,35 mm) est
nécessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser l'écrou fourni sur le
raccord à l'extrémité du tube de cuivre.
REMARQUE : Serrer l'écrou à la main. Ensuite, le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.
A
B
C
A. Conduit vers le réfrigérateur
B. Écrou (fourni)
C. Renflement
D. Raccord (à acheter)
A
B
C
D
E
D. Écrou de compression
E. Valve d'entrée d'eau
D
E
F
G
E. Virole (à acheter)
F. Écrou (à acheter)
G. Canalisation
d'eau du domicile
