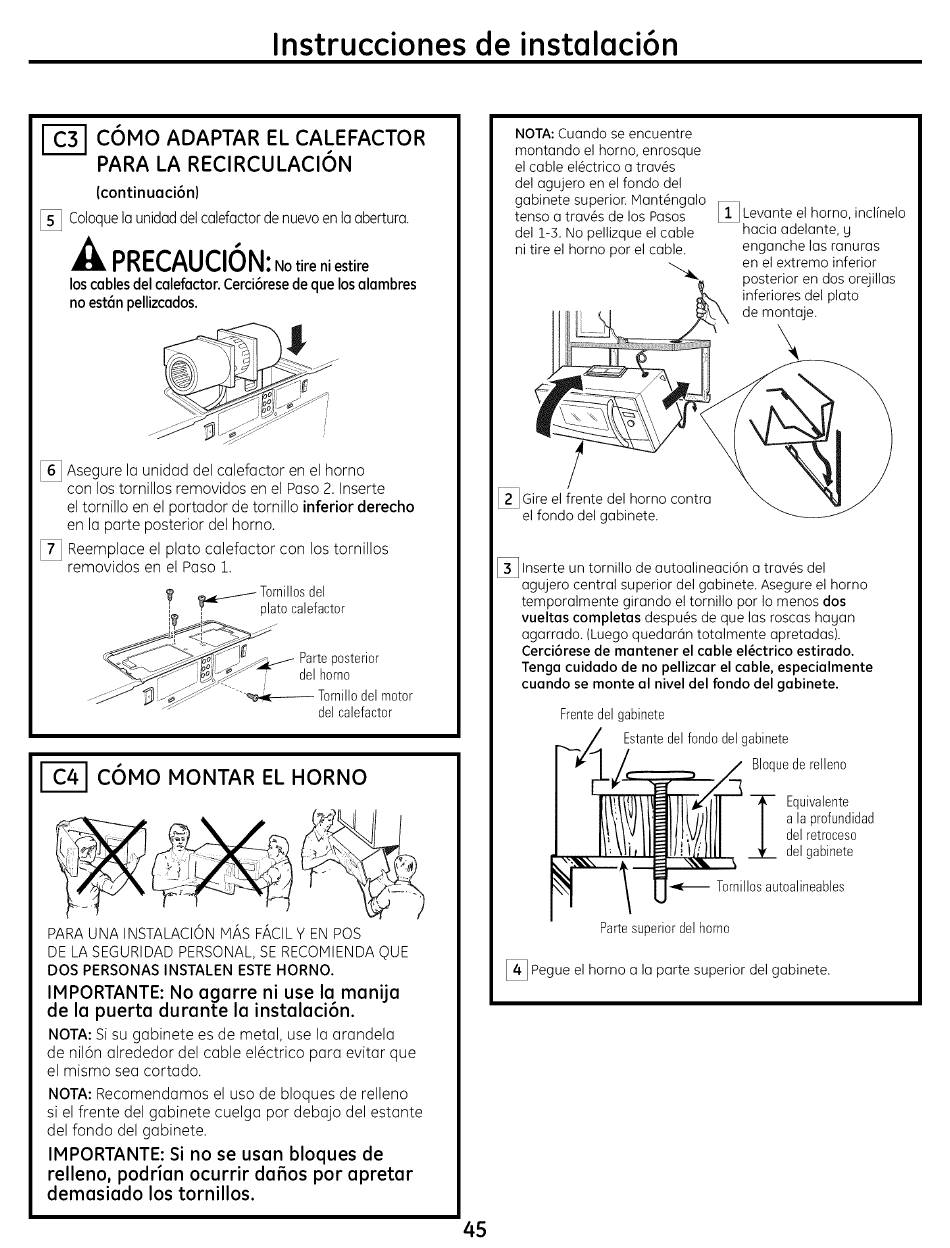

Instrucciones de instalacion
C3] COMO ADAPTAR EL CALEFACTOR
PARA LA RECIRCULACION
(continuacién)
Coloque la unidad del calefactor de nuevo en la abertura.
A PRECAUCION: No tire ni estire
los cables del calefactor. Cercidrese de que los alambres
no estan pellizcados.
| 6 | Asegure la unidad del calefactor en el horno
con los tornillos removidos en el Paso 2. Inserte
el tornillo en el portador de tornillo inferior derecho
en la parte posterior del horno.
Reemplace el plato calefactor con los tornillos
removidos en el Paso 1.
Tornillos del
y <— plato calefactor
! 4 , — Parte posterior
T I del hore
~~ e94«——— Tornillo del motor
del calefactor
COMO MONTAR EL HORNO C4
PARA UNA INSTALACION MAS FACIL Y EN POS
DE LA SEGURIDAD PERSONAL, SE RECOMIENDA QUE
DOS PERSONAS INSTALEN ESTE HORNO.
IMPORTANTE: No agarre ni use la manija
de la puerta durante la instalacion.
NOTA: Si su gabinete es de metal, use la arandela
de nilén alrededor del cable eléctrico para evitar que
al mismo sea cortado.
NOTA: Recomendamos el uso de bloques de relleno
si el frente del gabinete cuelga por debajo del estante
del fondo del gabinete.
IMPORTANTE: Si no se usan bloques de
relleno, podrian ocurrir dafios por apretar
demasiado los tornillos.
45
NOTA: Cuando se encuentre
montando el horno, enrosque
el cable eléctrico a través
del agujero en el fondo del
gabinete superior. Manténgalo
tenso a través de los Pasos
del 1-3. No pellizque el cable
ni tire el horno por el cable.
Levante el horno, inclinelo
hacia adelante, y
enganche las ranuras
en el extremo inferior
posterior en dos orejillas
inferiores del plato
de montaje.
\
Gire el frente del horno contra
el fondo del gabinete.
Inserte un tornillo de autoalineacién a través del
agujero central superior del gabinete. Asegure el horno
temporalmente girando el tornillo por lo menos dos
vueltas completas después de que las roscas hayan
agarrado. (Luego quedaran totalmente apretadas).
Cerciédrese de mantener el cable eléctrico estirado.
Tenga cuidado de no pellizcar el cable, especialmente
cuando se monte al nivel del fondo del gabinete.
Frente del gabinete
Estante del fondo del gabinete
Bloque de relleno
5 Equivalente
a la profundidad
del retroceso
del gabinete
~«— Jornillos autoalineables
Parte superior del horno
Pegue el horno a la parte superior del gabinete.
