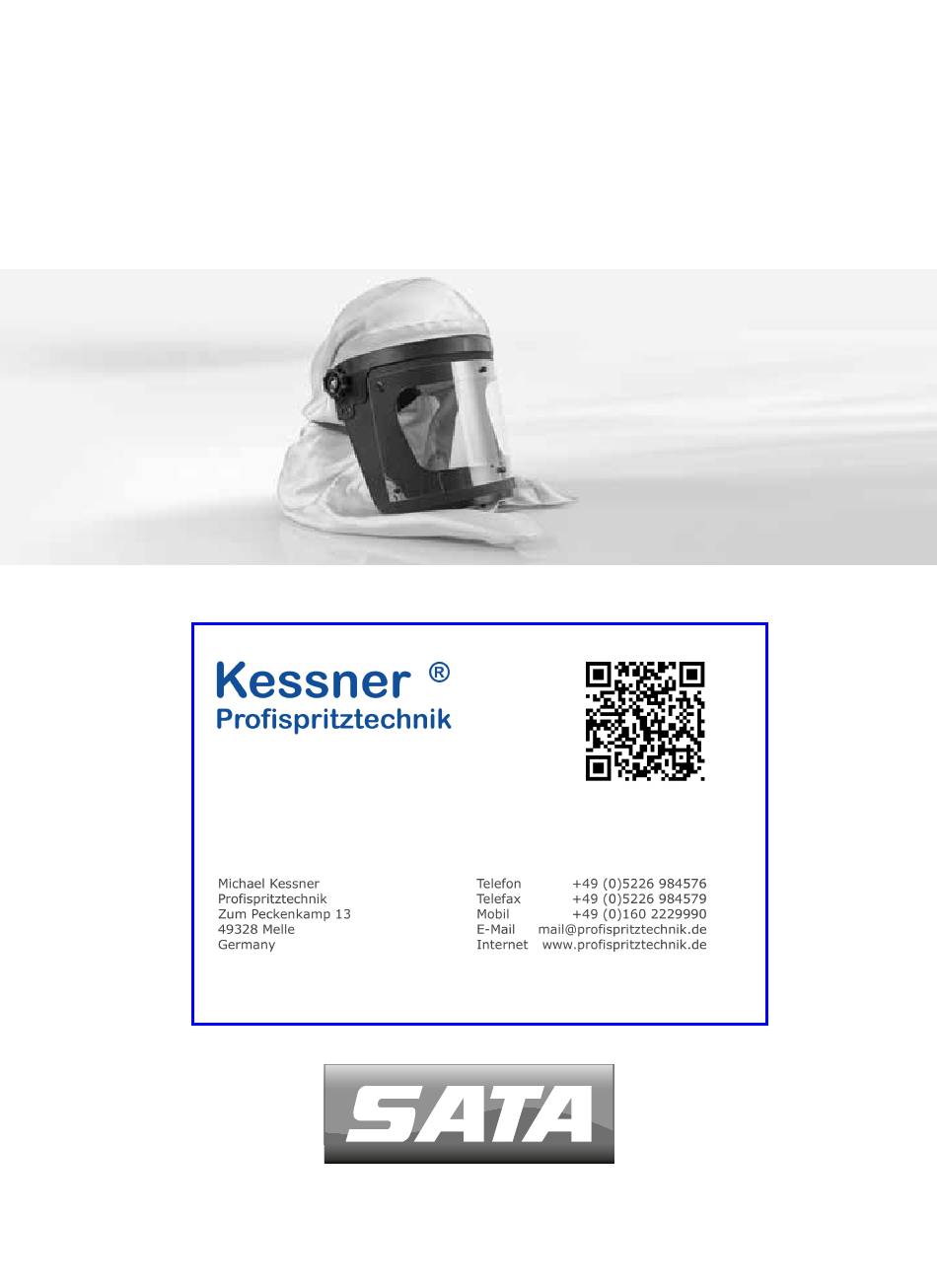

SATA® vision™ 2000
Betriebsanleitung | Operating Instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the vision 2000 and is the answer not in the manual?

Questions and answers

Related Manuals for SATA vision 2000

Summary of Contents for SATA vision 2000

  • Page 1 SATA® vision™ 2000 Betriebsanleitung | Operating Instructions...

  • Page 2: Table Of Contents

    Diese Betriebsanleitung immer beim Produkt oder an einer jederzeit für jedermann zugänglichen Stelle aufzubewahren! 1. Allgemeine Informationen 1.1. Einleitung Die SATA vision 2000, im Folgenden Atemschutzhaube genannt, dient zur Versorgung des Trägers mit sauberer Atemluft. Je nach Bedarf können verschiedene Komponenten zu einer Atemschutzeinrichtung zusammen- gestellt werden.
  • Page 3 1.4. Zubehör, Ersatz- und Verschleißteile Grundsätzlich sind nur Original- Zubehör, Ersatz- und Verschleißteile von SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden, sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver- wendung nicht freigegebener Zubehör-, Ersatz- und Verschleißteile ent- standen sind, übernimmt SATA keinerlei Haftung.

  • Page 4: Sicherheitshinweise

    Betriebsanleitung SATA vision 2000 volumenstrom. 2. Sicherheitshinweise Sämtliche nachstehend aufgeführten Hinweise lesen und einhalten. Nicht- einhaltung oder fehlerhafte Einhaltung können zu Funktionsstörungen führen oder schwere Verletzungen bis hin zum Tod verursachen. Jeder Anwender ist vor Gebrauch der PSA-Atemschutzausrüstung ver- pflichtet, die Kapazität des Luftversorgungssystems, ggf. Auswirkungen auf weitere Anwender des Systems, zu prüfen.
  • Page 5 Betriebsanleitung SATA vision 2000 ■ Defekte Atemschutzhaube austauschen / nicht benutzen. ■ Defekte Atemschutzhaube durch SATA reparieren lassen. ■ Atemschutzhaube nicht verändern. Reinigung ■ Niemals säure- oder laugenhaltige Reinigungsmedien für die Reinigung der Atemschutzhaube verwenden. ■ Niemals auf halogenierten Kohlenwasserstoffen basierende Reini- gungsmedien verwenden.

  • Page 6: Verwendung

    Betriebsanleitung SATA vision 2000 behandeln. SATA empfiehlt hierzu: Klarsichtmittel 75 – Art. Nr. 6700470 von Drägerwerk AG, Moislinger Allee 53-55, 23542 Lübeck oder Klarsichtmittel 2260-903 von Auergesellschaft GmbH, Hanauer Land- straße 213, 60314 Frankfurt / Main. Lagerung ■ Nichtbenutzte Atemschutzhaube an einem sauberen, trockenen Ort aufbewahren. ■ Atemschutzhaube nicht zusammen mit Schutzanzügen aufbewahren.

  • Page 7: Lieferumfang

    ■ Gurteinheit mit T-Stück Luftregelventil [3-7] (Abbildung mit optionalem Lufterwärmer [3-14] und optionalem Luftbefeuchter [3-4]) 5. Lieferumfang Variante 1 ■ Atemschutzhaube SATA vision 2000 mit montiertem Atemluftschlauch, Anschlussnippel, Sichtfolie, Schweißband und Haubentuch ■ Gurteinheit mit montiertem Aktivkohleadsorber, Luftregelventil Aktivkohle adsorber für Atemluft und Volumenstromanzeige ■...
  • Page 8 Betriebsanleitung SATA vision 2000 [1-2] Akustische Warneinrichtung [1-9] Sicherheits-Atemluftdruck- für Mindestdurchfluss (nicht luftschlauch sichtbar) [1-10] Automatisches Öl- und Atemluftschlauch Kondensat-Ablassventil [1-3] Atemluftbefeuchter [1-11] SATA filter 444 [1-4] SATA top air (optional) [1-12] Luftanschluss für [1-5] Pistolendruckluftschlauch Atemluftschlauch Luftanschluss für [1-13] Manometer [1-6] Pistolendruckluftschlauch [1-14] SATA air warmer (optional) Aktivkohleadsorber [1-15] Belüftete Atemschutzhaube...

  • Page 9: Technische Daten

    Betriebsanleitung SATA vision 2000 [3-10] Automatisches Öl- und [3-13] Belüftete Atemschutzhaube Kondensat-Ablassventil mit hochstellbarem Sicht- [3-11] SATA filter 444 fenster und Nackenschutz [3-12] Luftanschluss für Atemluft- [3-14] SATA air warmer (optional) schlauch 7. Technische Daten Benennung Variante 1 Variante 2 und 3 Min.
  • Page 10 Betriebsanleitung SATA vision 2000 Hinweis! Die Standzeit des Aktivkohleadsorbers in der Gurteinheit [1-7] und die Qualität der Atemluft hängen wesentlich von der Vorreinigung der zu- geführten Druckluft ab. Der SATA filter 444 (# 92296) mit automatischer Kondensatentleerung muss daher vorgeschaltet werden. Er filtert na- hezu alle Wasser- und Staubpartikel aus der zugeführten Druckluft. Ist die Druckdifferenz zwischen den Manometern [5-1] und [5-2] größer als 1 bar, muss die Feinfilterpatrone ausgetauscht werden (Wechsel spätes-...

  • Page 11: Regelbetrieb

    ■ Die Einstellungen des Kopfbands prüfen, ggf. korrigieren (siehe Kapi- tel 8.2). ■ Den Trägerrahmen schließen. 8.4. Atemschutzhaube reinigen Hinweis! Vor Erstinbetriebnahme muss die Atemschutzhaube mit SATA wet and dry Cleaner (# 75358) gründlich gesäubert werden. 9. Regelbetrieb Vor jedem Einsatz folgende Punkte prüfen um ein sicheres Arbeiten mit der Atemschutzhaube zu gewährleisten ■...
  • Page 12 Warnung! Abfall des Luftvolumenstroms Bei gleichzeitigem Betrieb mit einer Lackierpistole bei Variante 1 und Variante 3 mit dem SATA Pistolendruckluftschlauch 1,2 m (# 13870) kann der Luftvolumenstrom abfallen (siehe Kapitel 4). → Eingangsdruck bei voll abgezogenem Abzugsbügel der Lackierpistole einstellen (siehe Kapitel 7).
  • Page 13 ■ Atemluftschlauch [1-3] an Luftanschluss für Atemluft [1-12] anschlie- ßen. Optional ■ Atemluftbefeuchter top air [1-4] an Atemluftschlauch [1-3] anschlie- ßen. ■ SATA air warmer [1-14] auf SATA Aktivkohleadsorber [1-7] aufste- cken. ■ Luftschlauch [1-3] mit Luftanschluss [1-12] verbinden. ■ Sicherheits-Atemluftdruckluftschlauch [1-9] an Luftanschluss der Gurt- einheit anschließen.

  • Page 14: Wartung Und Instandhaltung

    ■ Der Mindestbetriebsdruck muss an der Filtereinheit [2-9], [3-11] min. 4 bar betragen, bei Unterschreitung muss ein Pfeifton ertönen, ggf. Betriebsdruck erhöhen (siehe Kapitel 7). Hinweis! Die Gurteinheit ist mit einem Luftregelventil / SATA air warmer [1-14], [2-12], [3-14] ausgestattet. Mit Hilfe dieses Luftregelventils / SATA air warmer kann eine bedarfsunabhängige Atemluftversorgung eingestellt werden.
  • Page 15 Betriebsanleitung SATA vision 2000 Atemschutzhaube. Wartungs- und Instandhaltungsarbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden. 10.1. Aktivkohleadsorber austauschen (Variante 1) Hinweis! Nach Ablauf der Nutzungsdauer von max. 3 Monaten muss der Aktiv- kohleadsorber [1-7] ausgetauscht werden. Die aktuelle Nutzungsdauer kann über die Datumsuhr auf dem Schutzkorb abgelesen werden.
  • Page 16 Betriebsanleitung SATA vision 2000 gelventil anpassen. 10.3. Sichtfolie austauschen Warnung! Gefahrenerkennung behindert Verschmutzungen der Sichtfolie können das Sichtfeld erheblich ein- schränken. → Sichtfolie regelmäßig reinigen. → Sichtfolie bei Bedarf wechseln. ■ Die Sichtfolie [1-1], [2-1], [3-1] von den Stecknippel abziehen.
  • Page 17 Betriebsanleitung SATA vision 2000 ausknüpfen. ■ Kopf-Brusttuch vom Klettband an der Kalotte abziehen. Neues Kopf-Brusttuch anbringen ■ Kopf-Brusttuch mittig auf dem Klettband an der Kalotte befestigen. ■ Kopf-Brusttuch in die oberen Halterungen rechts und links am Kopf- band zum Schweißband einknüpfen.

  • Page 18: Pflege Und Lagerung

    Betriebsanleitung SATA vision 2000 ■ Schweißband wieder anbringen (siehe Kapitel 10.7). 10.9. Schaumstoffhülse austauschen Schaumstoffhülse entfernen ■ Haubeneinlage entfernen (siehe Kapitel 10.5). ■ Atemluftschlauch mit Schaumstoffhülse [1-3], [2-3], [3-3] aus der Halte- rung im Bodenteil des Trägerrahmens nehmen. ■ Warnpfeife des Atemluftschlauchs [1-2], [2-2], [3-2] aus der Bohrung im Trägerrahmen ziehen.

  • Page 19: Störungen

    Kombikabine. 12. Störungen Können Störungen durch die, in den Betriebsanleitungen der einzelnen Komponenten, beschriebenen Abhilfemaßnahmen nicht beseitigt werden, wenden Sie sich an Ihren SATA Händler. 13. Entsorgung Entsorgung der Atemschutzhaube als Wertstoff. Um Schäden für die Um- welt zu vermeiden, Atemschutzhaube getrennt von den Atemfiltern sach- gerecht entsorgen. Die örtlichen Vorschriften beachten! 14.

  • Page 20: Zubehör

    Betriebsanleitung SATA vision 2000 SATA Händler. 15. Zubehör Art. Nr. Benennung Anzahl 13870 SATA Pistolendruckluftschlauch, blau, 9 mm, 1,2 m 1 St. lang mit Schnellkupplung, rot und Nippel 61242 SATA air warmer mit Luftmikrometer, Luftver- 1 St. brauch: 150 Nl/min 67595 SATA Atemschutzhaube CE Industrie, UV-Schutz 1 St.
  • Page 21 Nippel 1/4“ (Außengewinde) 1 St. 53975 Schlauchklemme 10,5 1 St. 54015 Gurteinheit mit Aktivkohleadsorber und Luftregel- 1 Set ventil für SATA vision 2000 und Atemschutzhaube CE Industrie mit UV-Schutz 56184 Schaumstoffhülse 1 St. 58941 Gurteinheit mit Luftregelventil für SATA vision 2000, 1 Set...

  • Page 22: Eg Konformitätserklärung

    Betriebsanleitung SATA vision 2000 17. EG Konformitätserklärung Die aktuell gültige Konformitätserklärung finden Sie unter: www.sata.com/downloads...
  • Page 24 1. General information 1.1. Introduction The SATA vision 2000, hereinafter referred to as breathing protection hood, serves to supply the wearer with clean air for breathing. Various components can be combined into breathing protection apparatus, as necessary.
  • Page 25 Always only use original SATA accessories, spare parts and wear parts. Accessories not supplied by SATA have not been tested and approved. SATA assumes no liability for any injury or damage caused by the use of non-approved accessories or spare and wear parts.

  • Page 26: Safety Instructions

    Operating Instructions SATA vision 2000 areas (ATEX). DIN EN 14594 Class 3B Breathing protection devices – Compressed air tube devices with continu- ous air volume flow. 2. Safety Instructions Read and comply with all directions listed in the following. Non-compli- ance or incorrect compliance can lead to malfunctions or severe injuries and even death.
  • Page 27 Operating Instructions SATA vision 2000 ■ Replace / do not use a defective breathing protection hood. ■ Send defective breathing protection hoods to SATA for repairs. ■ Do not make changes to the breathing protection hood. Cleaning ■ Never use acidic or alkaline cleaning agents to clean the breathing protection hood.

  • Page 28: Use

    Operating Instructions SATA vision 2000 ■ Store the unused breathing protection hood in a clean, dry location. ■ Do not store the breathing protection hood together with protective suits. General ■ The use of hearing protection and noise-reducing communication equipment can impair the audibility of the warning device.

  • Page 29: Scope Of Delivery

    [3-14] and optional air humidifier [3-4]) 5. Scope of Delivery Variant 1 ■ SATA vision 2000 breathing protection hood with attached air hose, connection nipple and visor foil, sweat band and hood cover ■ Belt unit with attached activated charcoal absorber, air control valve ac- tivated charcoal absorber for breathing air and volumetric flow indicator ■...

  • Page 30: Technical Data

    Operating Instructions SATA vision 2000 [1-7] Activated charcoal absorber [1-11] SATA filter 444 with replaceable filter [1-12] Air connection for air hose cartridge [1-13] Pressure gauge Air connection for safety air [1-14] SATA air warmer (optional) [1-8] hose [1-15] Ventilated breathing...

  • Page 31: First Use

    Operating Instructions SATA vision 2000 Description Version 1 Variant 2 and 3 Max. operating pressure 8,0 bar Min. volumetric flow 170 Nl/min 240 Nl/min Max. volumetric flow > 305 Nl/min Operating temperature -6 °C – +60 °C Storage temperature -20 °C – +60 °C Max.
  • Page 32 SATA filter 400). Variant 2 and 3 Notice! The SATA filter 464 activated charcoal filter (# 92247) [4] must be installed upline of the breathing protection hood to remove oil mist vapours from the breathing air. The activated charcoal filter must be checked for proper function at regular intervals and serviced, when necessary.

  • Page 33: Normal Operation

    8.4. Cleaning the breathing protection hood Notice! Before using for the first time, the breathing protection hood must be cleaned thoroughly with SATA wet and dry Cleaner (# 75358). 9. Normal Operation Before any use, check the following points to ensure safe work with the breathing protection hood.
  • Page 34 Drop in air flow When using a paint spray gun at the same time with variant 1 and var- iant 3 with the SATA gun compressed air hose 1,2 m (# 13870), the air volumetric flow rate may drop (see chapter 4).
  • Page 35 ■ Connect SATA air warmer [2-12] to air connection [2-11]. ■ Connect safety air hose [2-6] to the air connection of the belt unit. ■ Set the necessary air volumetric flow rate at the air control valve / SATA air warmer.

  • Page 36: Maintenance And Repairs

    ■ Open the shut-off valve on the air connection. ■ Set the breathing air supply at the air control valve / SATA air warmer. 10. Maintenance and repairs The following chapter describes the procedures for maintenance and re- pair of the breathing protection hood.
  • Page 37 Operating Instructions SATA vision 2000 ■ Disconnect safety air hose [1-9] from the air connection of the belt unit. ■ Unscrew the protective basket to the left and remove. ■ Unscrew the transparent plastic bell. ■ Pull out the old activated charcoal absorber.
  • Page 38 Operating Instructions SATA vision 2000 plug nipples (top and bottom) are clipped in first to ensure a perfect fit. 10.4. Replacing plug nipple Removing plug nipple ■ Press the plug nipple together using pliers and push out inwards through the carrier frame.
  • Page 39 Operating Instructions SATA vision 2000 Fitting new sweat band ■ Button the five holes of the sweat band side into the lower five holders of the head band. ■ Pull the sweat band inwards over the foam strip. ■ Of the four remaining holes in the sweat band, button one each into the upper holders on the right and left in the head band.

  • Page 40: Care And Storage

    ■ Clean the breathing protection hood thoroughly using the SATA wet and dry Cleaner (# 75358). ■ After every cleaning, inspect the breathing protection hood for damage.

  • Page 41: Malfunctions

    Comply with local regulations! 14. After Sale Service For accessories, spare parts and technical support, contact your SATA dealer. 15. Accessories Art. No.
  • Page 42 CE Industry with UV protection 56184 Foam sleeve 1 ea. 58941 Belt unit with air control valve for SATA vision 2000, 1 set breathing protection hood CE Industry with UV protection, air star C 60541 Head/breast cloth, grey over spherical cup 1 ea.
  • Page 43 Air hose, complete with warning whistle, foam 1 ea. sleeve and silencer / coupling 122341 Belt unit with T-piece and air control valve for 1 set SATA vision 2000, breathing protection hood CE Industry with UV protection, air star C 149872 Belt cushion 1 ea. 224717 SATA vision 2000 with head/breast cloth over 1 ea.

  • Page 44: Ec Declaration Of Conformity

    Operating Instructions SATA vision 2000 17. EC Declaration of Conformity The latest version of the Declaration of Conformity can be found at: www.sata.com/downloads...
  • Page 49 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 Fax +49 7154 811-196 E-Mail: info@sata.com www.sata.com...
