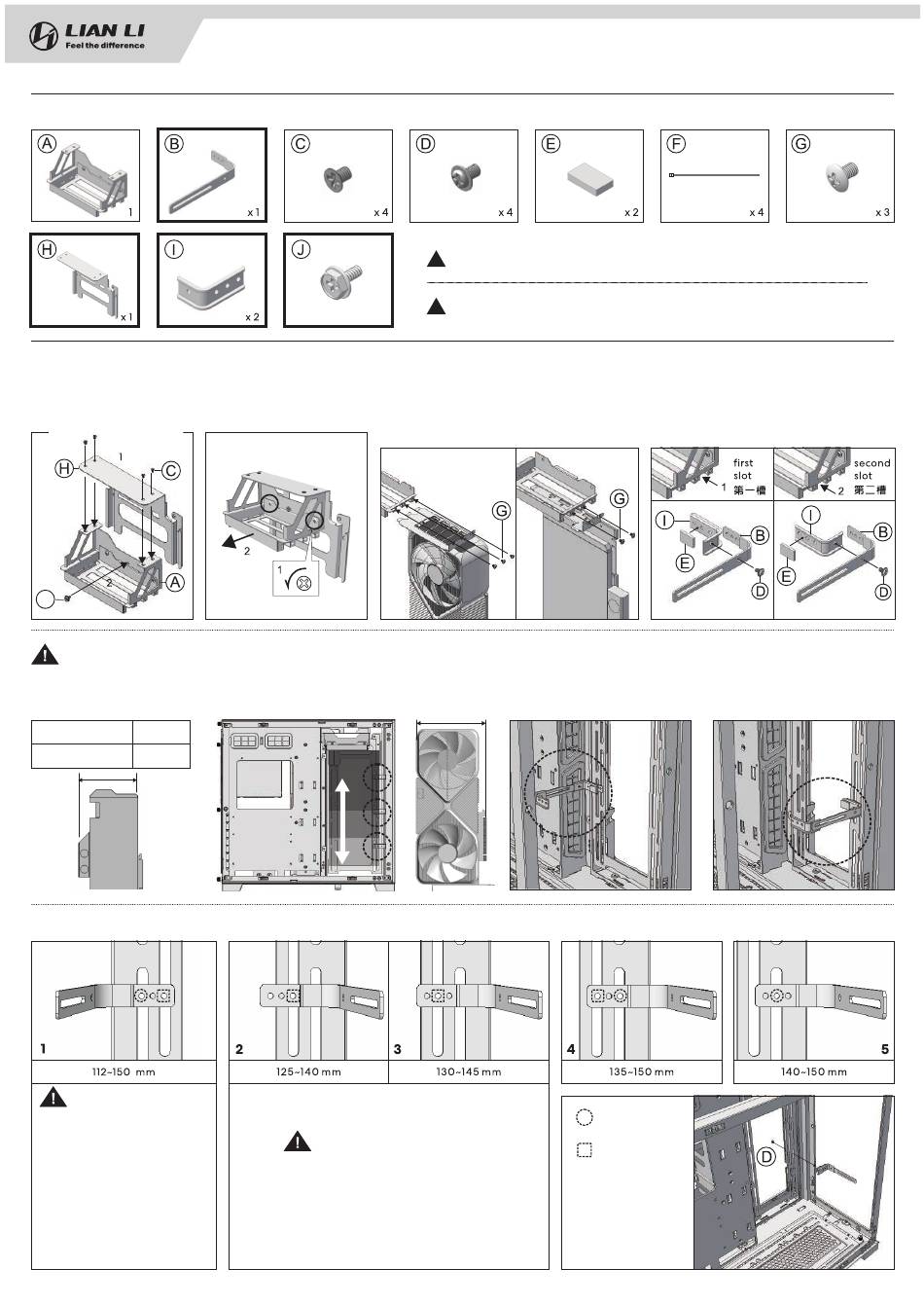

Lian-Li O11DE-9X Instructions

Package contents /

包 裝 內 容 物
O11DE-9
O11DE-9
O11DE-10

Installation /

安 裝
Install the upright GPU
holder to the back bracket.
卸 下 顯 卡 安 裝 托 盤 。
將 垂 直 顯 卡 架 安 裝 於 背 架 上 。
J
Water block GPU width
clearence :
⽔ 道 版 顯 卡 寬 度 限 制 ：
第⼀槽 ≦151 mm
First slot
第⼆槽 ≦158 mm
Second slot
GPU supporting width / 顯卡限制寬度
1. MB width maximum: 244mm.
2. Careful to avoid MB sockets.
3. Recommend install way 1
when mounting O11DE-4X(W),
to avoid interference with the
fan bracket.
1 . 主 板 限 寬 ：2 4 4 m m。
注 意 避 開 主 板 接 ⼝ 位 置 。
2 .
安 裝
O 1 1 D E - 4 X ( W )
時 ，
3 .






⾵ 扇 ⽀ 架 會 ⼲ 涉 ， 建 議 使






⽤ ⽅ 式

1

安 裝 。
Upright GPU Bracket for 40 Series GPU- O11DE-9X / O11DE-9W
Upright GPU Bracket Upgrade Kit for 40 Series GPU- O11DE-10X / O11DE-10W
O11DE-9 O11DE-9
O11DE-10
O11DE-9 O11DE-9
O11DE-10 O11DE-10
x 5
Remove the
graphics card mounting tray.
Height adjustable according
to the GPU length and the
power connection position.
依 安 裝 顯 ⽰ 卡 ⾧ 度 與 供 電 插
槽 位 置 ， 調 整 安 裝 ⾼ 低 。
Can't mount way 2 & 3 when installing
120 mm fan on the fan bracket.
⾵ 扇 ⽀ 架 上 安 裝
1 2 0
m m ⾵ 扇 時 ， 無 法
使 ⽤ ⽅ 式
2 和
3。
O11DE-9
O11DE-9X(W) includes all A ~ J , O11DE-10X(W) only includes B , H, I, J .
!
O11DE-9X(W)
包 含 A ~ J

的所有零件,
O11DE-10X(W)
僅有 B , H, I, J
零件。
O11DE-10X(W) must use with components from O11DE-2X(W) or O11DE-6X(W).
!
O11DE-10X(W) 需要搭配
O11DE-2X(W) / O11DE-6X(W) 零件。
Install at the 1st slot Install at the 2nd slot
and plug the display and plug the display
output cable. output cable.
安 裝 第 ⼀ 槽 ， 接 上 顯 卡 安 裝 第 ⼆ 槽 ， 接 上 顯 卡
輸 出 端 線 材 。 輸 出 端 線 材 。
Graphics card There are 5 ways to install the big L-type support bracket in 2 directions.
width Refer to below supporting GPU width and the socket for power cable to
measurement. determine which way to install.
L

型 ⽀ 撐 架 安 裝 有 兩 個 ⽅ 向 ， 五 種 ⽅ 式 ， 請 依 說 明 評 估
顯 卡 寬 度 量 測
⽰ 意 。 顯 卡 寬 度 、 供 電 插 槽 位 置 評 估 ， 然 後 進 ⾏ 安 裝 。
1 OF 2
O11DE-9 O11DE-9
Installation for Installation for
GPU mount at the GPU mount at the
first slot. second slot.
使 ⽤ 第 ⼀ 槽 時 的 安 裝 使 ⽤ 第 ⼆ 槽 時 的 安 裝
⽅ 式 。 ⽅ 式
。
or
或
Screw with D.
使⽤
D

螺絲鎖。
Screw with D,
won't fit when
Installing a
120 mm fan.
使⽤
D

螺絲鎖，
但有安裝

120 mm
⾵扇時
則無法使⽤。
Instructions / 安裝指南
O11DE-9
