Rasonic RIC-SD37G2 Operation & Installation Manual

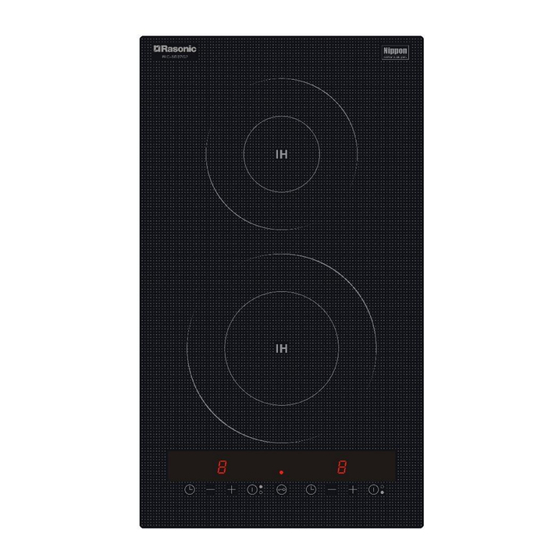

Kitchen use double-burner induction cooker
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
RIC-SD37G2
廚房專用雙頭電磁爐
Kitchen Use Double-Burner Induction Cooker
使用/安裝說明書
OPERATION / INSTALLATION MANUAL
•
在使用本產品前，請仔細閱讀本說明書，閱讀後小心收藏，以備日後查閱。
•
Please read the operation manual carefully before using. Keep it in a safe place for future reference.
•
本說明書中的圖示可能有與實物不同的地方，僅供參考。
•
Some figures in this manual may not match with the real object, just for reference only.
僅適用於家庭使用
For household use only

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RIC-SD37G2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Rasonic RIC-SD37G2

Summary of Contents for Rasonic RIC-SD37G2

  • Page 1 RIC-SD37G2 廚房專用雙頭電磁爐 Kitchen Use Double-Burner Induction Cooker 僅適用於家庭使用 For household use only 使用/安裝說明書 OPERATION / INSTALLATION MANUAL • 在使用本產品前，請仔細閱讀本說明書，閱讀後小心收藏，以備日後查閱。 • Please read the operation manual carefully before using. Keep it in a safe place for future reference. • 本說明書中的圖示可能有與實物不同的地方，僅供參考。 •...
  • Page 2 非常感謝您選購樂信牌廚房專用雙頭電磁爐，使用前請先詳細閱讀本說明書，並保存以 備日後參考。 目錄 安全注意事項 保存及清潔方法 鍋具的選擇 產品規格及結構 控制面板及操作方法 故障排除 安裝注意事項 產品安裝尺寸圖 訂製廚櫃（嵌入式） 安裝位置 電氣工程 特別聲明 售後服務...
  • Page 3 1. 安全注意事項 使用本產品時，必須遵守下列安全措施： 1.1 為了防止火災、灼傷和觸電 使用電磁爐前 須確保當地使用的電壓與本產品上所標明的額定電壓相符。 3700 瓦的雙頭電磁爐，必須將原裝電線接駁至固定線路的 20 安培或以上獨立開關掣，並須 符合電力條例。 安裝電磁爐時 應把產品平穩放置於乾爽的地方，並距離牆壁大於 100 毫米以上的距離空間作散熱用途。嵌入式 安裝時，電磁爐底部須預留不少於 150 毫米高度，而櫥櫃門亦須有不少於 80 平方厘米的進╱出風 口，並須保持排氣口及進風口暢通。 使用電磁爐烹煮時 切勿過度加熱。 （使用低火力段預熱。） ➢ 如果油量少並且加熱過度，則可能因油溫迅速上升而導致火災發生。 ➢ 如果鍋具底部很薄或彎曲，則鍋具底部可能會變紅。 切勿讓產品置於無人看管的狀態下運作。 *** 注意：必須監督烹煮過程，即使是短時間的烹煮過程也須持續地監督。 *** 警告：在無人看管的狀態下烹煮含油脂的食物會導致危險或火警。 切勿乾燒空鍋，否則容易造成過熱、運作異常及面板變色等問題。 面板及邊框可能變得極熱 在使用時或剛使用後，切勿觸摸。 （在＂H＂餘溫提示燈亮起時，尤其要小心。） 須待冷卻後才清潔本產品。 （避免在使用後的短時間內觸摸面板，因為鍋具的溫度會令面板仍 然保持高溫。）...
  • Page 4 關於面板 切勿將攜帶式氣體爐、石油氣罐及罐裝食品放在面板上，以防止它們被錯誤加熱而造成爆 炸。 *** 警告：切勿在面板上存放任何物品，以免引起火災危險。 必須使用本說明書內建議的合適鍋具及確保鍋具底部保持平整及清潔。否則，面板感測器可 能失效並導致產品異常升溫，或使產品出現故障並影響其運作。 切勿在電磁爐運行時，將類似刀、叉、湯匙、蓋子、鋁箔或鋁盤等金屬物或導磁性物品，以 及蒸煮袋、磁性指環、手錶或飾物等置於面板上或附近位置，或直接接觸鍋具，否則可能造 成該物品變熱。 （被加熱時所產生的熱量，會造成灼傷或受傷。） 切勿讓面板受到重壓或外來的猛烈撞擊。 （例如令重物墜於其上等，有可能導致面板暗處產生 裂紋。在沒有接受信興電器服務中心有限公司詳細檢查期間，如再度強行運作產品，可能促 使面板爆裂，產生危險。） *** 警告：如果面板破裂或受到外來的猛烈撞擊或因重物墜落造成破裂，切勿觸摸。應立即 停止使用並關掉電源及截斷電源，立即聯絡信興電器服務中心有限公司進行檢查及維修，以 避免造成電擊、短路或火災等危險。 鍋具注意事項 電磁爐專用的鍋具只能放在電磁爐上使用。切勿將電磁爐專用的鍋具用於氣體煮食爐上或混 合使用，以免影響烹調效果。 放置鍋具前，先確認鍋具底部及面板上沒有水漬、油漬或其他粘附物。如有污漬，應完成清 潔後才使用本產品。 避免油炸烹飪 本產品不帶油溫控制系統。油炸時，或會因油溫過高而導致火災及損壞內部電子組件，故油 炸時應緩慢加熱，並留意加熱情況。 若煮食油或脂肪加熱時起火焰，應立即關閉電源。使用合適的滅火器或使用滅火毯滅火，切 勿用水滅火。 爐頭注意事項 切勿將易燃材料、噴霧劑及煙霧劑等放在產品下方或附近，否則可能導致火災或爆炸。 切勿讓不習慣操作本產品的人獨自使用。 本產品並不為體質、感覺或智力有障礙人士或缺乏經驗（包括小孩）或相關知識的人士使 用，除非他們曾經接受負責安全人士的監督或指示。...
  • Page 5 切勿加熱密封的罐頭食品，以防罐頭內的氣體受熱膨脹而發生爆炸。 須時常留意烹調情況及溫度，避免過熱或乾燒。否則操作時可能因溫度過高，使安全保護功 能自動啟動並停止電磁爐運作，影響烹調效果。 切勿讓嬰兒靠近。 切勿將金屬物件（如針或金屬線等）插入產品的進風口╱排氣口。 切勿使用外置計時器或遙控系統來操作本產品。 煮食時，鍋具必須放置於烹調區域的中央位置上面。鍋具與面板中間不應夾雜紙品或其他物 件，讓鍋具直接受熱。 （由於鍋具帶有高溫，物件或會因此而燒毀。） 10. 產品內有高壓電，切勿拆卸、試圖維修或改裝本產品，以免釀成意外。如須檢查或維修，請 與信興電器服務中心有限公司聯絡。 11. 如發現附帶的電線有破損，必須聯絡信興電器服務中心有限公司更換，以免發生危險。 使用後，緊記切斷電源 使用後，按[ ]鍵關掉產品。如機體尚有餘溫，待散熱風扇完全停止運作後才截斷電源。切 勿依靠面板感測器關掉產品。 長時間不使用時，應關掉本產品的電源，避免因長時間通電導致內部電子組件損毀，甚至引 起火警。 保持產品清潔，並注意防蟲、防塵、防潮的保護，避免蟑螂等昆蟲進入電磁爐內部造成電路 板短路。 1.2 防止火災或發生意外 為避免發生意外，須注意下列各項 注意！加熱時偶爾會噴濺出材料或熱水，這種現象被稱為溢瀉。尤其是炆煮及加熱時，應使 用低火力烹調，時刻留意食物烹調情況及偶爾攪拌。 如果你是佩戴心臟起搏器或除顫器人士，須諮詢醫生。 （本產品的使用可能會影響心臟起搏 器或除顫器運作。） 保持鍋具平穩。 （如果鍋具掉下來，可能會導致損傷或灼傷。） 切勿空加熱或過度加熱。 （食材可能會燃燒，進而損壞鍋具。此舉或會損壞產品本身及面 板，甚至造成危險。） 遠離大量熱氣、蒸氣或濕熱地方；切勿將產品安裝於靠近水源的地方，防止機身進水。 切勿用水直接沖洗產品機身及電源線，讓它們接觸到水或讓液體滲入產品帶電部分；在清潔 時亦不可把部份或整部產品浸入水中，以免影響產品的絕緣部分及造成觸電的危險。 小心使用電源線，不可在電源線上放置重物或夾住電源線；不可改裝、用力拉扯或扭曲電源 線。 切勿將電源線懸掛在桌子、櫥櫃的邊緣或令它接觸發熱的表面。切勿在電源線纏結的情況下...
  • Page 6 電磁爐不能安裝在洗碗機、洗衣機、乾衣機、焗爐或冰箱之上，因為產品散發出的熱量會損 壞安裝於下面的電子設備。 10. 切勿於同一時間按兩個或以上的功能鍵，亦不要讓熱的物件接觸控制面板，因為這會令產品 出現錯誤的反應。 11. 切勿以濕手操作本產品。 12. 切勿將本產品用於烹飪以外的其他用途。 （用於烹飪以外或會發生故障。） 13. 本產品是家用或在類似環境使用，如：商店內部、辦事處以及其他類似工作環境的廚房區 域；客戶在旅館、汽車旅館和其他住宅類型的環境。 14. 本產品只可作家庭或類似環境使用，切勿在室外使用或用於說明書建議以外的其他用途。使 用不當，或作（半）商業用途，或未依照使用手冊操作，維修保養將告無效，本公司將不會 承擔任何損壞的維修及賠償。 15. 切勿讓嬰兒靠近。若有孩童在旁，須加倍小心使用及看管小孩，以確保他們不會玩耍器具。 切勿讓小孩單獨使用或進行保養，亦切勿將本產品及其電源線放於小孩能觸及的地方。 16. 為免發生危險，當產品機身或零件出現故障，或不能正常操作，切勿自行使用或更換其他非 生產商授權的零件或配件，否則維修保養無效。 17. 遵從安全守則及避免釀成意外，如需檢查或維修產品，請聯絡信興電器服務中心有限公司 （地址印於本說明書的背頁或致電 2406 5666） ，並確保在檢查或維修時出示產品保修記錄 卡及收據。 1.3 使用電磁爐時 本產品會釋放出磁力線，應將任何容易受磁力影響之物品移離本產品 收音機、電視機、助聽器等。 （因為它們容易受到干擾。） 磁卡、磁帶車票、銀行卡等。 （因為它們的記錄可能被清除或損壞。） 切勿將本產品放置在其他電磁感應設備或任何金屬表面上╱附近使用 電磁感應電飯煲、攜帶型電磁感應煮食爐等。 （因為磁場可能會損壞本產品。） 切勿放置於金屬檯面（或金屬表面）上使用，以免導致金屬材料或檯面被錯誤加熱而引起電...
  • Page 7 切勿在本產品下方的櫥櫃內存放調味料及食物 本產品排氣口釋放的熱量可能會使它們受損。 如果酸性食物黏在面板或邊框上，應立即清潔 切勿讓醋、果醬、帶有檸檬汁的食物或梅子等食物黏在面板或邊框上。 （否則，面板或邊框可能會 褪色或受損。） 切勿用鍋底摩擦面板 面板可能會損壞或褪色。 切勿堵住進風口╱排氣口 （進風口╱排氣口被堵塞會造成過熱，導致產品自動關閉或引致其他危險。） 進風口位於本機的底部，而排氣口位於本機的背部位置。 切勿將本產品放置於地毯、檯布、紙品或墊子等物件上使用。 （如果堵塞進風口╱排氣口，或 會造成故障。） 切勿使用蒸氣清潔器清潔本產品 若本產品的帶電部件進水，有可能造成故障或其他危險。 1.4 使用[8]段火力加熱注意事項 由於輸出功率大，如油量過少並過度加熱，鍋具會快速受熱，油溫會迅速上升而導致意外發 生。 由於輸出熱力太強，可能會造成鍋具底部彎曲變形。如使用的油量少或鍋具底部較薄時，應 使用低火力預熱。 煲水時，水一旦沸騰，應立即降低火力（水有可能會沸騰溢出或噴濺。） 若使用[8]段火力烹調食物達至沸騰，切勿再加入新食材（食料或會煮沸溢出。） 注意！[8]段火力只能短暫維持，連續使用約 10 分鐘後火力會自動調低以保護本產品。 2. 保存及清潔方法 清潔前，須先按[ ]鍵關上本產品及截斷電源。 面板的清潔︰面板骯髒時，用扭乾的濕布擦拭。如擦不掉時，用稀釋的中性廚房去污粉或清 潔劑清潔後，再用濕布擦拭即可。 機身的清潔︰機身骯髒時，用柔軟濕布擦拭。如有油污難以清除時，用稀釋的中性廚房洗潔 劑清洗後，再用濕布擦拭即可。 切勿使用蒸氣清潔工具進行清潔。 經過長時間使用，進風口╱排氣口會囤積一些灰麈或油污，並可能影響產品運作。建議定期 使用棉花棒進行清潔。...
  • Page 8 如有任何塑膠物料、廚房用錫紙、糖類或含有糖的食品不小心融化於發熱的面板上，必須在 面板仍是溫熱時，用柔軟濕布擦拭，否則冷卻後才清潔或會損壞陶瓷面板。 切勿使用堅硬刷子刷洗爐面，並避免碰撞面板。 切勿使用有機溶劑或苯等化學藥品擦拭產品及其面板╱控制面板，以免發生化學反應。 經常清潔鍋具底部及產品面板。面板可能因使用不當（如使用不潔淨底部的鍋具加熱或加熱 湯水外溢且未及時擦淨）而產生發黃、發黑或劃痕等現象。按本說明書操作並做好日常保 養，可避免或減少此類現象發生。 10. 長期不使用時，應截斷產品電源，進行清潔後套上塑膠袋並收藏於乾燥的環境。切勿將電源 線纏繞在產品四周或壓住電源線，避免造成電源線磨損或破裂。 3. 鍋具的選擇 合適的鍋具（使用磁鐵可以有效分辨鍋具是否有磁性） 材質：鐵或導磁不鏽鋼為底的鍋具。必須使用註明“適合電磁爐煮食”的鍋具。 形狀：底部直徑必須在 12-16 厘米（後爐頭）及 12-20 厘米（前爐頭）範圍的鍋具，並與面 板接觸均勻。 重量：鍋具（連盛載食物）每邊爐頭不能超過 6 公斤。 3.2 不合適的鍋具（磁鐵不能黏在鍋具底部） 材質：非鐵質金屬、不鏽鋼（底部不能導磁） 、陶瓷、玻璃、鋁或銅為底的鍋具。 形狀：底部凹凸差距過大者、有弧度、鍋底有腳、鍋具底部為圓形及底部直徑小於 12 厘米 或大於 16 厘米（後爐頭）及 20 厘米（前爐頭） 。 即使標示為磁應加熱用的陶製鍋具，可以用於電磁爐上加熱，也不建議使用。因本產品可能 無法有效分辨鍋具是否有磁性而無法加熱、導致操作不穩定、影響煮食效果或令產品啟動其 安全保護功能及出現錯誤訊息。...
  • Page 9 4. 產品規格及結構 4.1 產品規格 型號 RIC-SD37G2 總功率：3,700瓦 額定功率 前爐獨立最高火力：2,500瓦 後爐獨立最高火力：1,200瓦 額定電壓 / 額定頻率 220伏特~ 50赫茲 產品尺寸 (闊 x 深 x 高) (約) 300 x 520 x 80毫米 淨重 (約) 6.23公斤 前爐頭 : 鍋底直徑120-200（毫米） 鍋具尺寸要求 後爐頭 : 鍋底直徑120-160（毫米） 4.2 產品結構 註： 所有圖片僅作參考，尺寸比例或有差異，以實物為準。...
  • Page 10 控制面板及操作方法 5.1 面板設計 5.2 控制面板 注意：保持控制面板清潔乾爽，否則控制鍵的電子感應功能可能會失效或出現錯誤運作。...
  • Page 11 5.3 火力調控表 段數 後爐頭火力（瓦） （約） 1050 1200 前爐頭火力（瓦） （約） 1000 1400 1700 2000 2300 2500 注意： 1. 以上火力段數，是對應實際功率於設定程序周期內的平均值。 2. [8]段火力只能短時間維持以保護產品安全，運作10分鐘後便會自動降低火力。 操作使用 接上產品電源，蜂鳴器鳴響一聲，所有指示燈都會亮起一秒然後關掉，稱為待機狀態。 長按前爐/後爐 [ ]鍵一次，電磁爐發出一聲[嗶]聲，對應爐頭的顯示屏顯示[0]並閃動。放置合 適的鍋具於面板上，按一次[ ]鍵，火力顯示屏會出現預設火力[4]或對應火力段數，表示本產 品已進入第4段火力加熱。用戶可按[ ]或[ ]鍵自行調校合適的火力段數。本產品兩個爐頭各 有8段火力可供調節。 注意： 如設定火力後未有放置合適的鍋具，本產品將會不斷發出鳴響，顯示屏所設定了的火力 段會不停閃動以提醒用戶。若1分鐘內未有放置合適鍋具，產品將自動返回待機狀態。 定時功能 若需要設定烹煮時間，設定火力段後按前爐/後爐 [ ]鍵一次，對應爐頭的定時指示燈會亮 起，顯示屏顯示[0:00]。用戶可按[ ]或[ ]鍵調較時間（設定時間由1分鐘至8小時）當所設定...
  • Page 12 安全鎖功能 為防止兒童觸碰或其他意外觸碰而啓動或更改操作模式，烹調後，可長按[ ]鍵2秒鎖定功能鍵 （包括前爐/後爐的 [ ]、[ ] 及 [ ]鍵）使之不能更改火力或時間。在安全鎖啟動狀態時， 鎖定鍵上方指示燈會亮起。 在待機狀態下，安全鎖處於解鎖狀態。此時，長按[ ]鍵2秒以鎖定所有功能鍵，鎖定鍵指示燈 亮起，表示產品處於鎖定狀態。長按[ ]鍵2秒解鎖，蜂鳴器鳴響一聲，產品可重新啓動操作模 式。 若同時啟動[定時]及[安全鎖]功能，顯示屏仍會顯示剩餘時間。所有按鍵均會被鎖定（[ ]鍵除 外）。如需要恢復有關功能鍵，長按[ ]鍵2秒解鎖即可。 如用戶於鎖定狀態下直接按[ ]鍵停止加熱，鎖定鍵指示燈依舊會亮起，直至用戶解鎖為止。 若用戶再次啟動本產品時仍處於鎖定狀態，必須長按[ ]鍵解鎖，才可重新啟動操作模式。如 完全截斷產品電源，[安全鎖]功能將會自動解除，重新開啟後可即時調節火力或時間。 自動關機功能 運作過程中，如120分鐘內沒有按任何按鍵操作及沒有定時設定，產品會自動停止加熱以確保安 全。自動停止操作前會有一聲蜂鳴以提示用戶。如用戶需要使用超過120分鐘，可使用定時功 能。 散熱風扇延時轉動 加熱過程中，散熱風扇會持續轉動，直至用戶完成烹飪後按[ ]鍵關機，顯示屏的高溫指示燈 ＂H＂會亮起，然後產品返回待機狀態。散熱風扇會根據機體內部溫度延時轉動一段時間，用 以排除機內的熱氣。 餘溫提示功能 關機後，如面板溫度處於約50°C或以上，餘溫提示燈＂H＂會亮起，表示爐面尚有餘 溫，切勿觸摸。 故障代碼 當產品使用不當或發生問題時，相關故障代碼(E1-E7)會顯示於數碼顯示屏上，產品會停止加熱 同時蜂鳴器會鳴響。（詳情請參考章節6.故障排除）...
  • Page 13 6. 故障排除 使用時，如發現產品操作上有問題，在維修前請先對照下表進行檢查及處理。 故障現象 故障原因 處理方法 接通電源後，按[ 是否停電? 電力恢復後使用。 鍵後產品不運作，控 保險絲是否斷路? 小心檢查原因。若有需要，請聯絡信興電器 制面板及顯示屏的燈 服務中心有限公司進行檢查及維修。 接駁電源線是否鬆脫? 熄滅 鍋具是否不適合電磁爐使用？ 使用電磁爐適用的鍋具。 鍋具是否置於烹調區域的中央 產品不加熱，並發出 將鍋具放到爐頭加熱區中央位置上。 位置？ 間歇性蜂鳴聲 加熱的鍋具是否經常被移走？ 將鍋具放到爐頭適當的位置上。 產品加熱期間停止運 輸入電壓與額定電壓是否不 須確保當地使用的電壓與本產品上所。標 作並出現E1或E2 符？ 明的額定電壓相符。 將食材放在鍋具內，或待降溫後再嘗試重 是否乾燒空鍋？ 新啟動本產品。 產品加熱期間停止運 作並出現E3 降低火力段，或待降溫後再嘗試重新啟動 被加熱食材及鍋具溫度過高？ 本產品。 安裝不正常，通風散熱不良 按標準要求安裝，並保持通風良好。...
  • Page 14 故障代碼 E1－供電電壓過低 E2－供電電壓過高 E3－爐面溫度過高 E4－機內溫度過高 E5－爐面溫度傳感器故障 E6－內部溫度傳感器故障 E7－控制面板維護 如按照以上處理方法╱操作仍未能修復問題，應即時截斷電源，聯絡信興電器服務中心有限公 司（電話：2406 5666）進行檢查及維修，並將故障代碼告知信興電器服務中心有限公司。切 勿自行拆卸及修理產品，避免產生觸電危險及對產品造成損害。 7. 安裝注意事項 1. 本產品包含以下附件： 甲、 使用╱安裝說明書一本 乙、 產品保修記錄卡一張 丙、 泡沬密封條一綑 丁、 機殼螺絲四粒 切勿在安裝本產品時將面板拆下。 切勿將本產品安裝在洗碗碟機、洗衣機、乾衣機、焗爐或冰箱上面。 安裝前，務必進行測試運行，並告知用戶正確的使用方法。如將本產品作嵌入式安裝，機身 的左、右、前及後方與牆身須有不少於100毫米的距離。機底還須預留不少於150毫米高度 和不少於80平方厘米的進風口╱排氣口。如將本產品作座檯式安裝，機身的左、右、前及後 方與牆身須有不少於100毫米的距離。 嚴格按照此說明書安裝本機，如安裝不正確，可能會導致漏電或產品變得過熱。本產品必須 將原裝電線接駁至固定線路的20安培或以上獨立開關掣，並須符合電力條例。 如專用電路安裝不當，可能會導致電線異常發熱。 必須由合資格的電氣技工進行安裝，如連接或維修工作不當，可能會導致漏電、故障 或其他危險。 切勿嘗試自行拆卸、維修或改裝本產品，任何自行改裝均有可能導致本產品操作出現異 常，引起危險。 依據規例正確安裝地線，可避免在漏電時意外觸電。 10. 安裝地線應由合資格的電氣技工施工，如安裝不當，有可能引致漏電。 11.
  • Page 15 12. 切勿踐踏面板或使硬物墜於其上。如面板破裂或斷裂，會導致產品過熱或操作異常， 甚至造成觸電。 13. 切勿在本產品工作時觸摸面板及其他發熱部位，避免造成灼傷或其他危險。 14. 操作台應使用耐熱材料，應使用等同熱固高壓耐火裝飾板或更好的耐熱材料。如使用非 耐熱材料，則可能導致操作台變形甚至引發火警。切勿使用塗漆材料，有可能會造成褪 色。 8. 產品安裝尺寸圖 （單位：毫米）...
  • Page 16 9. 櫥櫃開孔尺寸圖（嵌入式） （單位： 毫米） #備註： 如開孔尺寸為270(闊) x 500(深)毫米的廚櫃，可於機身的正前方及正後方安裝隨機附送 的機殼螺絲，以填補嵌入式安裝時櫥櫃多出的開孔空間。 備註：如開孔尺寸深度介乎490至500毫米，則無須安裝隨機附送的機殼螺絲。...
  • Page 17 9.1 密封條 將隨機附送的密封膠條內角 90°剪去（圖 1），注意轉角處不宜剪斷，然後折拼成 90°轉 角（圖 2）。撕去密封條保護紙並平整地沿操作台的四邊貼上（圖 3），再將密封條另一 面的保護紙撕去，然後將產品準確地放上開孔位置。 注意：密封條須黏貼 1 圈，不宜分段，因為斷開的密封條起不了密封作用。...
  • Page 18 9.2 確保櫥櫃與櫃門有足夠的通風口空間及機底須預留高度，以達到良好的通風效果 （單位：毫米）...
  • Page 19 先將本機後部放進操作台內，並裝配好整體位置 • 切勿使本產品跌落操作檯上。 • 確保框架底部和操作檯之間的縫隙與前後左右的距離正好相同。 • 如附帶的電線卡在本機的底部，或側面與櫥櫃之間，則有機會因縫隙不同而導致本機發生搖 晃。 • 如操作台上有凸檯，切勿將本機置於凸檯的位置上。 • 將本機水平放入安裝孔，並確保本機平整及穩固放置。 9.3 如檯面厚度超過20毫米，須於機背的排氣口那一邊的檯面超出部分做斜面 （單位： 毫米）...
  • Page 20 9.4 如機底沒有足夠的通風空間或裝有隔板 （單位： 毫米） 使用圓孔鋸鑽孔，為隔板加上進風孔穴。（如下圖） 重要事項 : 切勿擺放雜物於電磁爐下方的櫃檯，以達致良好的通風效果。...
  • Page 21 10. 安裝位置 （單位： 厘米） 距牆的距離 (如周圍是易燃材料的牆壁 / 無防火結構的牆) ***注意：括號內僅為有防火牆或安裝了絕熱板進行的說明。 安裝隔熱板 （單位： 厘米） 如產品背後位置空間少於上圖所標示距離，建議安裝絕熱板後，再根據以下圖示安裝本產品。 重要事項 安裝時，切勿使本機的金屬部件與廚房的金屬部件接觸。 如本產品的金屬部件與廚房的金屬部件互相接觸，應將接觸廚房的金屬部件放入牆內（如：金 屬板網） 。...
  • Page 22 11. 電氣工程 • 產品安裝應由合資格的電氣技工施工 • 依據當地的規例完整安裝地線。 • 將電源接駁至適當的位置，以便遇到緊急情況時可以及時切斷。 • 為免拉扯或扭曲電源線，應注意電源線的方向。 • 必須將原裝之電線接駁至固定線路的 20 安培或以上獨立開關掣，並須符合電力條例。 12. 特別聲明 本資料上所有內容經過核對，如有任何印刷及內容上的誤解，本公司將保留解釋權。 本產品若有技術改進，會編進新版說明書中，恕不另行通知；產品外觀、顏色如有改動，皆 以實物為準。 如本資料之中英文版本有差異時，應以中文版為準。 使用說明書的電子副本可以經電子郵件發送至用戶，如有需要，可致電信興電工工程有限公 司：2861 2767。 13. 售後服務 由購買收據日期起之一年保修期內，經信興電器服務中心有限公司之服務人員證實產品故障 屬於正常使用之情況下發生者，本公司將提供免費維修或更換零件服務。經更換之任何損壞 零件，將歸屬本公司所有。保修範圍不包括修理或更換產品之損耗性零件等。 用戶必須於維修時出示購買收據╱換購收據及蓋有銷售點╱換購中心印章的產品保修記錄卡。 如有任何疑問，請致電信興電器服務中心有限公司熱線：2406 5666查詢。...

  • Page 23: Table Of Contents

    Thank you for choosing Rasonic Kitchen Use Double-Burner Induction Cooker. Read the manual carefully before using and well keep it for future reference. Table of Contents Important Safeguards Maintenance and Cleaning Methods Cookware for Induction Cooker Product Specifications and Configuration...

  • Page 24: Important Safeguards

    Important Safeguards When using the appliance, make sure to follow the safety precautions below: To prevent fire, burn or electric shocks Before using the induction cooker Make sure the input voltage match the rated voltage marked on the appliance before operation.
  • Page 25 For the top plate Do not place portable gas burners, petroleum gas cylinders or canned food on the top plate. They may explode if they are mistakenly heated. *** WARNING: Do not store items on the cooking surfaces. Use only the cookware with a flat and clean bottom as mentioned in the manual and ensure it is steadily placed onto the top plate.
  • Page 26 For the IH burners Keep all combustible materials, spray canisters and aerosols away. It may possibly cause fire or explosion. Do not allow unaccustomed people using the appliance without supervision. The appliance is not intended to use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning the use of the appliance by the person responsible for their safety.
  • Page 27 To prevent ignition or accidents Beware of the following in order to avoid accidents ATTENTION: Ingredients or hot water may spout infrequently during heating. This phenomenon is called bumping. Check the cooking status carefully and stir the ingredients occasionally by using a low heat level especially when simmering or heating.
  • Page 28 14. The appliance is for household or similar environment uses only. Do not use it outdoors and any other uses that are not recommended in this manual. If the appliance is used improperly or for commercial (or semi-commercial) purpose or if it is not used according to the instruction in the user manual, the maintenance guarantee will become invalid and we refuse any liability for damage caused.
  • Page 29 Do not place seasoning or food in the cabinet. (Below the appliance) The exhaust heat from the appliance may spoil them. If acidic food sticks to the top plate or top frame, wipe it off immediately. Do not let the residual vinegar, jam or food containing lemon juice or plum sticks to the top plate or top frame.

  • Page 30: Maintenance And Cleaning Methods

    Maintenance and Cleaning Methods Switch off the appliance by pressing [ ] key and remove the power plug from the socket before cleaning. Cleaning of the top plate: When the top plate is dirty, use a wrested damp cloth to wipe.

  • Page 31: Product Specifications And Configuration

    4. Product Specifications and Configuration Product Specifications Model No. RIC-SD37G2 Total Power: 3,700W Rated Power (Approx.) Max. power for front cooking zone: 2,500W Max. power for rear cooking zone: 1,200W...

  • Page 32: Control Panels And Operation Instructions

    Product Configuration Remark: The product configuration is subject to the actual appliance. Above illustration is for reference only. 5. Control Panels & Operation Instructions Top plate design...
  • Page 33 Control Panel Remark: Keep the control panel clean and dry. Otherwise, the electronic sensor of the keys will be fault or malfunction. Power Control Power level Rear Cooking Zone 1050 1200 Power Control (W) (approx.) Front Cooking Zone 1000 1400 1700 2000 2300...
  • Page 34 Operational Use After connecting the power with the appliance, a “Beep” will emit for a second and all the indicator will flash once, known as standby mode. At standby mode, long press the [ ] key once at front / rear cooking zone, the buzzer will emit "Beep"...

  • Page 35: Troubleshooting And Treatment

    If both [Timer] and [Lock] are activated at the same time, remaining time will still be shown on the display. All the function keys are locked (except [ ] key). Press and hold the [ ] key for 2 seconds to deactivate the safety lock and resume all the function keys. If user stop the operation directly by pressing the [ ] key, the safety lock [ ] indicator will still...
  • Page 36 Use compatible cookware for Incompatible cookware is used? the induction cooker. The buzzer sounds discontinuously and Is the cookware not placed at Place the cookware at the cookware was not the center of the cooking zone? center of the cooking zone. heated up.

  • Page 37: Safety Precautions For Installation

    Error Code E1 – Under voltage protection error E2 – Over voltage protection error E3 – Top plate temperature is too high E4 – Overheat protection E5 – Top plate temperature sensor error E6 – Temperature sensor error E7 – Control panel protection If the above remedies/solutions cannot fix the problem, switch off the appliance immediately, contact Shun Hing Electric Service Centre Ltd.

  • Page 38: Product Installation Dimensions

    8. Never disassemble, repair or modify the appliance by yourself. Attempt to do so may cause the appliance to abnormal operation or cause hazards. 9. Install the grounding completely with related ordinance. Installation of grounding can avoid electric shock once electric leakage occurs. 10.

  • Page 39: Customize Kitchen Cabinet (Built-In)

    9. Customize Kitchen Cabinet (Built–in) (Unit: mm) #Note: For kitchen cabinets with a hole size of 270 (W) x 500 (D) mm, the supplied casing screws can be installed at the front and rear of the appliance body to fill the extra hole space for built-in installation.
  • Page 40 9.1 Adhesive tape Cut off 90º inner (Diagram 1) of the supplied adhesive tape, pay attention not to cut off the adhesive tape at the corner, and fold it into an inner angle 90º (Diagram 2), then remove the protection paper of the adhesive tape, adhere to the surrounding of the countertop (Diagram 3).
  • Page 41 9.2 Ensure the space of intake to the cabinet and the space at bottom of the appliance are correct for sufficient ventilation. (Unit: mm)
  • Page 42 Insert the appliance backside into countertop first and fit whole unit. • Do not drop the appliance onto the countertop. • Confirm the clearance distance between the bottom frame and the countertop are exactly same from front to back and from side to side. •...
  • Page 43 9.4 In case the partition board is installed, or there is no air intake part. (Unit: mm) Make use of hole saw to create holes on the partition (see the picture below) Important Notice Do not place any miscellaneous objects at the bottom of the appliance for sufficient ventilation.

  • Page 44: Installation Location

    10. Installation Location (Unit: cm) Distance from the wall (If surrounding wall is combustible/non fire protection construction wall) *** Note: Example in the blanket which equipped with flameproof construction or heat insulation board will be discussed. Installation of heat insulating board (Unit: cm) If the actual situation cannot fulfill the recommendation shown above, install heat insulation board instead and follow the installation instruction shown below.

  • Page 45: Electrical Work

    Important Notice Do not let the metal parts of the appliance in contact with those metals in the kitchen during installation. If the metal part of the appliance is touching another metal material, keep the material inside the wall (i.e. metal lath) 11.
  • Page 46 網址：http://www.rasonic.com 電郵：shew@shunhinggroup.com Office: 9/F, Peninsula Centre, 67 Mody Road, Tsimshatsui East, Kowloon, Hong Kong Tel: 2861 2767 Fax: 2865 6706 Website: http://www.rasonic.com E-mail: shew@shunhinggroup.com 保養及維修 Maintenance and Repair Service: 信興電器服務中心有限公司 SHUN HING ELECTRIC SERVICE CENTRE LTD. 香港新界葵涌勝耀街 2 號信興中心 11 樓...
