Bedienungsanleitung / Manual

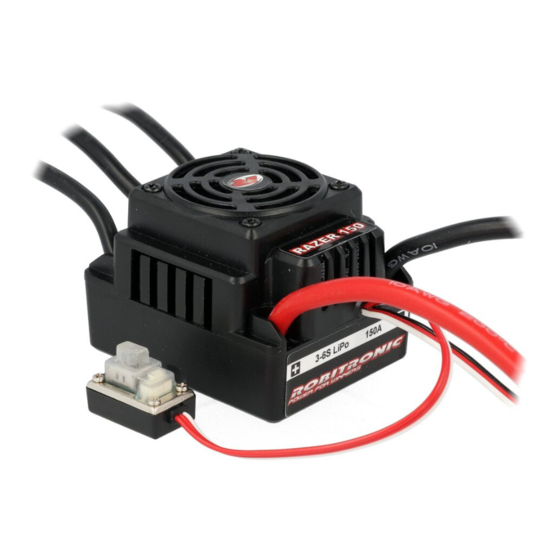

RAZER eight 150A ESC // COMBO

Art.Nr.: R01223 // R01260 / R01261 / R01262 / R01263 / R01264

Einleitung

Herzlichen Glückwunsch und vielen Dank für Ihr Vertrauen in Robitronic. Durch die Wahl des RAZER eight ESC

Brushless Reglers, haben Sie sich für einen Hochleistungsregler mit Hightech-Funktionen entschieden!

Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch. Somit vermeiden Sie unsach-

gemäßen Gebrauch. Nicht autorisierte Änderungen an unserem Produkt sind ausdrücklich verboten da diese

gefährlich sind und das Gerät beschädigen könnten. Wir behalten uns das Recht vor, das Design, technische Daten

und Benutzungsanforderungen ohne Benachrichtigung zu ändern.

Eigenschaften

• Vollständig wasserdicht. (Anm.: Entfernen Sie den Lüfter bei Betrieb mit Wasserkontakt, bitte säubern und

trocknen nach Gebrauch, um rostige Kontakte zu vermeiden)

• Ein Zuverlässiger Schalter verhindert Ausfälle durch Schmutz, Wasser, Staub usw.

• Eingebautes S-BEC mit 6V und 5A Spitzenstrom für den Einsatz von High-Torque-Servos.

• Einstellbare Bremsfunktion und Handbremsfunktion für verschiedene Fahrzeuge, Strecken und Untergründe.

• 9 verschiedene Beschleunigungseinstellung von weich bis aggressiv für verschiedene Fahrzeuge, Reifen und

Untergründe.

• Mehrfache Schutzvorrichtungen: Unterspannungsabschaltung, thermischer Schutz und Schutz bei Signalverlust.

• Einfache Regler-Programmierung und werkseitige Rücksetzung.

• Separater Programmier-Port zum einfachen Verbinden der LED-Programmkarte mit dem Regler.

Warnhinweise

• Zur Vermeidung von Kurzschlüssen ist darauf zu achten, dass alle Drähte und Anschlüsse gut isoliert sind, bevor

Sie den Regler anschließen.

• Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß angeschlossen sind um Schäden an den

elektrischen Komponenten zu vermeiden.

• Lesen Sie die Bedienungsanleitung aller stromführenden Komponenten sorgfältig durch und stellen Sie sicher,

dass die Konfiguration der Komponenten auf einander angestimmt ist.

• Verwenden Sie zum Löten aller Ein- / Ausgangsleitungen und Anschlüsse einen Lötkolben mit einer Leistung von

mindestens 60 Watt.

• Halten Sie das Fahrzeug nicht in der Luft und geben Vollgas. Die Gummi-Reifen vergrößern sich durch den

fehlenden Widerstand extrem und können unter Umständen platzen, was schwere Verletzungen verursachen

kann.

• Den Gebrauch und Betrieb stoppen, sobald das Gehäuse des Reglers 90 °C übersteigt, da dies sowohl den

Regler als auch den Motor beschädigen kann. Ab Werk ist der Überhitzungsschutz auf 105 ℃ eingestellt (dies

entspricht der internen Temperatur des Reglers).

• Trennen Sie nach Gebrauch immer den Akku vom Regler. Der permanente Anschluss eines Akkus am Regler

über einen längeren Zeitraum kann zur Beschädigung und/oder Tiefentladung des Akkus oder Reglers führen.

Dies wird NICHT durch die Garantie abgedeckt.
