Bedienungsanleitung / Manual

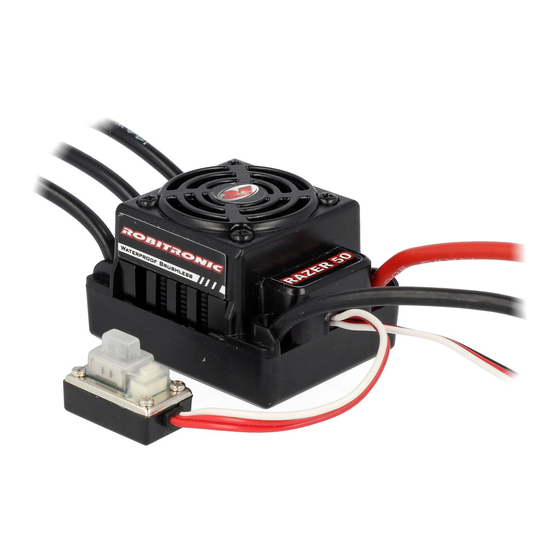

RAZER ten ESC // COMBO
Art.Nr.: R01221 / R01222 // R01250 / R01251 / R01252 / R01253
Einleitung
Herzlichen Glückwunsch und vielen Dank für Ihr Vertrauen in Robitronic. Durch die Wahl des RAZER ten ESC
Brushless Reglers, haben Sie sich für einen Hochleistungsregler mit Hightech-Funktionen entschieden!
Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch. Somit vermeiden Sie unsach-
gemäßen Gebrauch. Nicht autorisierte Änderungen an unserem Produkt sind ausdrücklich verboten da diese
gefährlich sind und das Gerät beschädigen könnten. Wir behalten uns das Recht vor, das Design, technische Daten
und Benutzungsanforderungen ohne Benachrichtigung zu ändern.
Eigenschaften
• Vollständig wasserdicht. (Anm.: Entfernen Sie den Lüfter bei Betrieb mit Wasserkontakt, bitte säubern und
trocknen nach Gebrauch, um rostige Kontakte zu vermeiden)
• Ein Zuverlässiger Schalter verhindert Ausfälle durch Schmutz, Wasser, Staub usw.
• Eingebautes S-BEC mit 6V und 3A Spitzenstrom.
• Einstellbare Bremsfunktion und Handbremsfunktion für verschiedene Fahrzeuge, Strecken und Untergründe.
• 4 verschiedene Beschleunigungseinstellung von weich bis aggressiv für verschiedene Fahrzeuge, Reifen und
Untergründe.
• Mehrfache Schutzvorrichtungen: Unterspannungsabschaltung, thermischer Schutz und Schutz bei Signalverlust.
• Einfache Regler-Programmierung und werkseitige Rücksetzung.
• Separater Programmier-Port zum einfachen Verbinden der LED-Programmkarte mit dem Regler.
Warnhinweise
• Zur Vermeidung von Kurzschlüssen ist darauf zu achten, dass alle Drähte und Anschlüsse gut isoliert sind, bevor
Sie den Regler anschließen.
• Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß angeschlossen sind um Schäden an den
elektrischen Komponenten zu vermeiden.
• Lesen Sie die Bedienungsanleitung aller stromführenden Komponenten sorgfältig durch und stellen Sie sicher,
dass die Konfiguration der Komponenten auf einander angestimmt ist.
• Verwenden Sie zum Löten aller Ein- / Ausgangsleitungen und Anschlüsse einen Lötkolben mit einer Leistung von
mindestens 60 Watt.
• Halten Sie das Fahrzeug nicht in der Luft und geben Vollgas. Die Gummi-Reifen vergrößern sich durch den
fehlenden Widerstand extrem und können unter Umständen platzen, was schwere Verletzungen verursachen
kann.
Regler als auch den Motor beschädigen kann. Ab Werk ist der Überhitzungsschutz auf 105 ℃ eingestellt (dies
• Den Gebrauch und Betrieb stoppen, sobald das Gehäuse des Reglers 90 °C übersteigt, da dies sowohl den
entspricht der internen Temperatur des Reglers).
• Trennen Sie nach Gebrauch immer den Akku vom Regler. Der permanente Anschluss eines Akkus am Regler
über einen längeren Zeitraum kann zur Beschädigung und/oder Tiefentladung des Akkus oder Reglers führen.
Dies wird NICHT durch die Garantie abgedeckt.
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Robitronic Razer ten ESC // COMBO
Summary of Contents for Robitronic Razer ten ESC // COMBO
- Page 1 Art.Nr.: R01221 / R01222 // R01250 / R01251 / R01252 / R01253 Einleitung Herzlichen Glückwunsch und vielen Dank für Ihr Vertrauen in Robitronic. Durch die Wahl des RAZER ten ESC Brushless Reglers, haben Sie sich für einen Hochleistungsregler mit Hightech-Funktionen entschieden! Bitte lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch.
- Page 2 Technische Daten RAZER ten 50A R01221 // R01250 Konstant-/Spitzenstrom 50A / 300A Motortyp Sensorlose Motoren Anwendung 1/10 Onroad und Offroad Motorlimit 2S Onroad: 3650er Motor, ≥8T; 2S Offroad: 3650er Motor, ≥11T 3S Onroad: 3650er Motor, ≥11T; 3S Offroad: 3650er Motor, ≥14T Innenwiderstand 0,0010Ohm LiPo / NiMH Akkupack...
- Page 3 • Motorverdrahtung: Es gibt keine Polarität der Motor-Drähte, daher können Sie diese sie zunächst verbinden. Eventuell müssen Sie zwei der drei Drähte umtauschen, wenn der Motor verkehrt läuft. • Empfängeranschluss: Stecken Sie das Gaskanal-Kabel am Regler in den TH-/Gaskanal am Empfänger. Das Gaskanal-Kabel gibt die Spannung von 6V an den Empfänger und das Lenkservo aus.
- Page 4 Erklärung/Prüfen der LED-Statusanzeige: • Wenn sich der Gashebel in der Neutrallage befindet darf keine LED leuchten. • Die rote LED leuchtet, wenn das Fahrzeug vorwärtsfährt, und es leuchtet zusätzlich die grüne LED, wenn sich der Gashebel in Vollgasstellung befindet. • Die rote LED leuchtet, wenn das Fahrzeug bremst, und es leuchtet zusätzlich die grüne LED, wenn sich der Gashebel auf Vollbremsstellung befindet und die maximale Bremskraft auf 100% einstellt ist.
- Page 5 Programmierung mit der LED-Programmierkarte Die Programmierkarte ist separat zu erwerben. Die Benutzerfreundliche Schnittstelle macht die Regler-Programmierung einfach und schnell. Vor der Programmierung müssen Sie Ihren Regler mit der Programmier-Karte über ein weißes / rotes / schwarzes Kabel mit zwei JR-Stecker verbinden. Verbinden Sie das Kabel 1 x am Regler und das andere Ende des mit "- / + / S"...
- Page 6 Factory Reset / Rückstellung auf Werkseinstellung So stellen Sie die Werkseinstellungen mit der LED-Programmkarte wieder her: Nach dem Anschließen der LED-Programmkarte an den ESC betätigen Sie die "RESET" -Taste und die "OK" -Taste, um den ESC zurückzusetzen. So stellen Sie die Werkseinstellungen mit der SET-Taste wieder her: Halten Sie die SET-Taste länger als 3 Sekunden gedrückt, wenn sich der Gashebel in der neutralen Position befindet (außer bei der ESC-Kalibrierung und -Programmierung).
- Page 7 RAZER 3652 Motor Achtung: Dies ist ein extrem leistungsfähiges Brushless-Motor-System. Zu Ihrer Sicherheit und der Sicherheit der Personen um Sie herum, wird dringend empfohlen das Ritzel am Motor zu entfernen, bevor Sie mit der Programmierung und Kalibrierung beginnen. Ebenso ist es ratsam bei Inbetriebnahme die Räder in der Luft zu lassen, also ohne...
- Page 8 Sollte es notwendig sein das Produkt einzusenden, legen Sie bitte unbedingt eine Kopie der Rechnung und einen Reparaturauftrag bei. Diesen können Sie unter www.robitronic.com herunterladen. Bei direkter Zusendung an die Serviceabteilung muss vorher Rücksprache (telefonisch oder per E-Mail) gehalten werden. Die Portokosten trägt der Versender.
- Page 9 Introduction Thanks for purchasing our Electronic Speed Controller (ESC). The power system for RC model can be very dangerous, so please read this manual carefully. In that we have no control over the correct use, installation, application, or maintenance of our products, no liability shall be assumed nor accepted for any damages, losses or costs resulting from the use of the product.
-
Page 10: Specifications
Specifications RAZER ten 50A R01221 // R01250 Cont./Burst Current 50A / 300A Motortype Sensorless Motors Cars Applicable 1/10 Onroad and Offroad Motorlimit 2S Onroad: 3650er Motor, ≥8T; 3S Onroad: 3650er Motor, ≥11T 2S Offroad: 3650er Motor, ≥11T; 3S Offroad: 3650er Motor, ≥14T Resistance 0,0010Ohm LiPo / NiMH Battery... - Page 11 • Connecting the motor: The #A, #B, #C wires of the ESC can be connected with the motor wires freely (without any sequence). If the motor runs in the opposite direction, please swap any two wire connections. • Connecting the receiver: Plug the gas channel cable on the controller into the TH / Gas channel on the receiver.
- Page 12 Check LED Status In Normal Running • When the throttle stick is in the neutral range, neither the Red LED nor the Green LED lights up. • When the car moves forward, the Red LED solidly lights; the Green LED also lights up when the throttle stick is at the top position (100% throttle).
- Page 13 Program the ESC with the SET button on the ESC • For easier detection, the motor beeps simultaneously when the LED is flashing. • If "N" (the number) is equal to or greater than 5, we use a long flash to represent "5". For example, the LED flashes a long flash (and the engine beeps with a long beep at the same time) indicating that you are in the 5th program level •...
-
Page 14: Troubleshooting
Factory Reset / Reset All Items To Default Values At any time when the throttle is located in neutral zone (except in the throttle calibration or parameters program process), hold the “SET” key for over 3 seconds, the red LED and green LED will flash at the same time , which means each programmable item has be reset to its default value. - Page 15 RAZER 3652 Motor Warnings • Never leave this product unsupervised when it is powered on. • Ensure all wires and connections are well insulated before connecting the motor to related devices, as short circuit will damage your motor. • Make sure all components are properly connected to prevent damage to the electrical components. •...
- Page 16 Should it be necessary to send the product, you must enclose a copy of the invoice and a repair order. You can download it at www.robitronic.com. With direct sending to the service department must be consulted beforehand (held by telephone or e-mail). The postage costs borne by the consignor. Paid packages are not accepted. Everyone sent in warranty case is first examined by our service department on admissibility.
